Zastanawiasz się, jak obliczyć udźwig wózka widłowego i jak prawidłowo odczytywać jego diagram? Umiejętność ta jest kluczowa dla bezpieczeństwa i stanowi jedno z wymagań UDT podczas egzaminu. W tym artykule wyjaśniamy krok po kroku, jak korzystać z diagramu udźwigu i uniknąć przeciążenia wózka.
Odczytywanie informacji z diagramu udźwigu wózka widłowego to podstawowa umiejętność, którą bezwzględnie musi posiadać każdy operator tego typu urządzenia. Pytanie o diagram udźwigu wózka widłowego pojawia się zawsze w trakcie państwowego egzaminu UDT na wózki widłowe. Spośród 3 pytań teoretycznych, zadawanych egzaminowanym przez komisję, jedno bazuje na diagramie udźwigu. Wynika to z faktu, iż poznanie zasady odczytywania wartości z tegoż diagramu jest czynnością, bez której nie może obejść się żaden operator. Jednak wciąż wielu przyszłych pracowników do obsługi wózków widłowych ma z tym problem.
W pracy z wózkiem widłowym bezpieczeństwo i efektywność są priorytetem. Aby je zapewnić, istotne jest zrozumienie jednego z najważniejszych parametrów technicznych tej maszyny - udźwigu. Znajomość diagramu udźwigu wózka widłowego to podstawa bezpiecznej i efektywnej pracy w magazynie lub hali produkcyjnej.

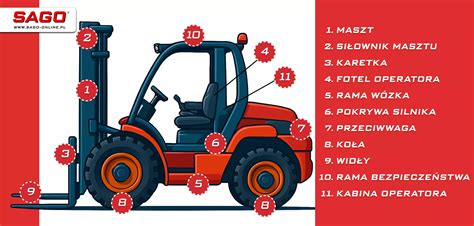

Czym jest diagram udźwigu wózka widłowego?

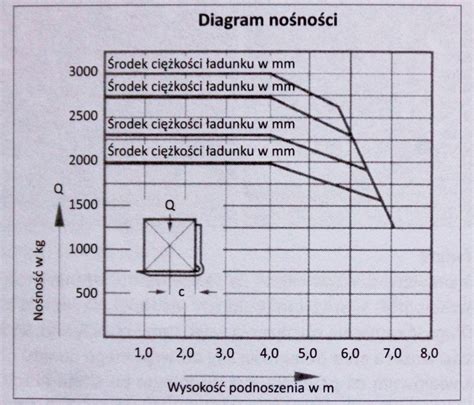

Diagram udźwigu wózka widłowego to ujęta w formie tabeli lub wykresu informacja na temat ciężaru ładunku, jaki określona maszyna może bezpiecznie obsłużyć na danej wysokości. Jest to graficzne przedstawienie zależności między trzema wartościami: wysokością, odległością środka ciężkości i masą podnoszonego ładunku. Diagram udźwigu wózka widłowego (prezentowany w formie tabeli lub wykresu liniowego) nazywany jest inaczej diagramem udźwigu nominalnego, ponieważ określa on wartość udźwigu nominalnego.
W każdym wózku widłowym diagram udźwigu określa jego udźwig nominalny dla wybranych wysokości, biorąc pod uwagę także środek ciężkości podnoszonego ładunku. Biegłość w prawidłowym odczytywaniu wartości udźwigu jest wymagana, żeby zdać państwowy egzamin UDT. Umiejętność odczytywania wartości udźwigu wózka widłowego pozwala efektywnie realizować powierzone zadania.
Choć nazwa diagram może wskazywać, że mamy do czynienia z czymś skomplikowanym - w istocie jest zupełnie inaczej. Odczytywanie danych udźwigu wózka widłowego na podstawie wykresu jest stosunkowo proste. Korzystając z tabeli udźwigu wózka widłowego można bardzo łatwo odczytać np. maksymalny udźwig nominalny. Wystarczy znaleźć na niej wysokość, na jaką ma być unoszony wózek i wskazać wartość, oznaczającą odległość środka ładunku od czoła wideł. Zarówno udźwig rzeczywisty, jak i zredukowany, to informacje, które można znaleźć na diagramie.
Gdzie szukać tabeli z diagramem udźwigu?

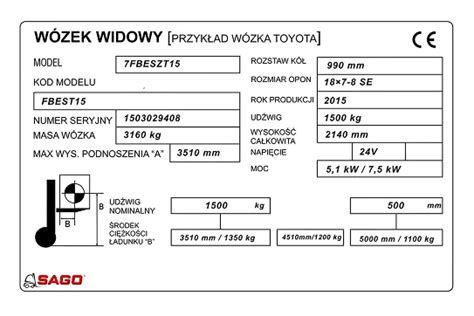

Tabela z diagramem udźwigu musi znaleźć się obowiązkowo w dokumentacji każdego pojazdu. Jednak sięganie do niej każdorazowo podczas wykonywania czynności operacyjnych związanych z pobraniem towaru byłoby uciążliwe. Dlatego też diagram udźwigu wózka widłowego można znaleźć również w formie naklejek lub tabliczek znamionowych znajdujących się bezpośrednio na pojeździe lub stanowisku operatora. Tabliczkę nituje się, przykręca lub przykleja w bezpiecznym miejscu urządzenia lub pojazdu, tak by dostęp do niej był bezproblemowy, ale żeby zapobiec jej zniszczeniu. W przypadku wózków widłowych istotną informacją umieszczaną na takiej tabliczce jest też diagram udźwigu, środki ciężkości, wysokość podnoszenia czy masa wózka.
Niezależnie od tego, czy korzystasz z wynajętego wózka widłowego, czy Twój sprzęt jest używany lub nowy - informacje umieszczone na tabliczce znamionowej i diagramie udźwigu mają zapewnić bezpieczeństwo ładunku, ale też i operatora! Przestrzeganie danych umieszczonych na grafie lub w tabeli jest bardzo ważne.
Udźwig wózka widłowego: nominalny, rzeczywisty i zredukowany
Udźwig nominalny
Udźwig to maksymalna dopuszczalna masa ładunku, jaką urządzenie może bezpiecznie unieść przy określonych warunkach - głównie przy założeniu nominalnej odległości środka ciężkości (np. 500 mm) i standardowej wysokości podnoszenia. Udźwig nominalny to ustalona przez producenta maksymalna waga ładunku, która może być uniesiona przez podnośnik i to na konkretną, wyznaczoną wysokość, najczęściej 3300 mm przy zachowaniu standardowej odległości środka ciężkości od czoła wideł. Wartość tę określa producent urządzenia i jest ona wyrażona w kilogramach.
Udźwig rzeczywisty
Udźwig rzeczywisty to wartość, która jest bardzo charakterystyczna dla wózków unoszących. Może ona być równa bądź mniejsza od udźwigu nominalnego. Udźwig wózka widłowego zależy od modelu, typu wózka, jego konstrukcji, a nawet od wysokości podnoszenia i odległości środka ciężkości ładunku. Warunki pracy, wysokość unoszenia czy długość wideł mają ogromny wpływ na rzeczywisty udźwig - oznacza to, że choć znana jest wartość wyjściowa, to nie zawsze można z niej bezpośrednio skorzystać.
Udźwig zredukowany
Udźwig zredukowany to maksymalny ciężar ładunku, który został ustalony przez producenta dla sytuacji, gdy wózek widłowy unosi ładunek powyżej ustalonej dla udźwigu nominalnego wysokości, z koniecznością zachowania określonego środka ciężkości. Jest to ostateczny i maksymalny ciężar ładunku, jaki wózek widłowy może unieść w takich warunkach.
Jakie informacje znajdziemy w diagramie udźwigu?
Diagram udźwigu wózka widłowego zawiera trzy wartości:
- Udźwig nominalny wyrażony w kilogramach lub tonach (brak standaryzacji).
- Maksymalna wysokość podnoszenia (H) wyrażona w milimetrach, mierzona od poziomu 0 (podłoża) do dołu wideł.
- Odległość środka ciężkości ładunku od czoła wideł (C) wyrażona w milimetrach.
Skoro wiemy już o poszczególnych wartościach, jakie znajdziemy na rysunku, to przejdźmy do samego diagramu.
Jak czytać diagram udźwigu wózka widłowego?
Jak czytać diagram? Otóż wbrew pozorom jest to dość proste. Należy odnaleźć dwie wartości i odczytać trzecią na przecięciu prostych wyznaczonych przez te wartości. Aby odczytać maksymalną masę ładunku, należy znać wartość C i H, czyli odległość środka ciężkości od czoła wideł oraz wysokość, na jaką będziemy podnosić ładunek.
Przykładowo, dla H 4030 i C 600 maksymalna masa ładunku wynosi 750 kg. Jeśli na diagramie nie ma wartości, która jest podana w zadaniu, należy przyjąć bezpieczniejszą, np. dla C=610mm przyjmujemy C=700mm, a dla H=4090 przyjmiemy już H=4836mm.
W przypadku długich lub ciężkich ładunków, odległość środka ciężkości może wzrosnąć, np. do 700 mm, co powoduje spadek udźwigu. Dodatkowym czynnikiem jest wysokość podnoszenia - im wyżej należy podnieść ładunek, tym mniejszy będzie udźwig wózka. Przykładowo, jeśli wózek widłowy ma udźwig nominalny wynoszący 2500 kg przy środku ciężkości 500 mm i wysokości podnoszenia 3 m, to podniesienie ładunku o środku ciężkości przesuniętym do 700 mm na wysokość 4 m może spowodować spadek rzeczywistego udźwigu do około 1700-1900 kg.
Przykład diagramu udźwigu wózka widłowego (tabela)
Poniższa tabela przedstawia przykład diagramu udźwigu, który ułatwia odczytywanie maksymalnego udźwigu nominalnego wózka widłowego.
| Wysokość podnoszenia (mm) | Środek ciężkości (mm) | |||||
|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | |
| 5000 | 3200 | 2700 | 2200 | 1600 | 1200 | 700 |
| 4000 | 3400 | 2900 | 2400 | 1800 | 1400 | 900 |
| 3000 | 3600 | 3100 | 2600 | 2100 | 1600 | 1100 |
| 2000 | 3800 | 3300 | 2800 | 2300 | 1800 | 1300 |
| 1000 | 4000 | 3500 | 3000 | 2500 | 2000 | 1500 |
Aby poznać maksymalny udźwig nominalny urządzenia na podstawie powyższej tabeli, należy wiedzieć, na jaką wysokość ma być podniesiony dany ładunek (wartości w kolumnie "Wysokość podnoszenia", podane w milimetrach) oraz jaka jest odległość środka ciężkości podnoszonego ładunku od czoła wideł (wartości w wierszu "Środek ciężkości", również podane w milimetrach).
Jeśli więc na przykład ładunek musi być podniesiony na maksymalną w tym przypadku wysokość 5 metrów (5000 mm), a środek jego ciężkości wypada w odległości metra (1000 mm) od czoła wideł, maksymalny udźwig wynosi 700 kilogramów. Oznacza to, że ładunek nie może przekroczyć takiej wagi. Dysponując tego typu zestawieniem (tabelarycznym lub wykresowym), mając dwie dowolne wartości z trzech (wysokość podnoszenia, udźwig, odległość środka ciężkości ładunku od czoła wideł), łatwo odczytuje się tę brakującą.
Diagram udźwigu wózka widłowego cz. 2 z 10 - test nowy egzamin udt
Dlaczego znajomość diagramu udźwigu jest tak ważna?
Najbardziej niebezpieczną ze wszystkich sytuacji wypadkowych jest wywrócenie się wózka. Najczęstszym tego powodem, oprócz zbyt dużej prędkości na zakręcie, jest nadmierne przeciążenie wózka. Nie chodzi jednak o przekroczenie udźwigu nominalnego, a podniesienie ładunku o masie mniejszej niż maksymalna dla wózka. Jeżeli masa ładunku przekracza wartość dla wartości C lub H danego modelu wózka wyposażonego w konkretny osprzęt, może dojść do niebezpiecznego zdarzenia. Jeśli operator nie będzie umiał prawidłowo odczytać informacji z diagramu, nie będzie świadom tego, że podnosząc ładunek na daną wysokość lub przy danym środku ciężkości może przeciążyć urządzenie, nawet jeśli masa tego ładunku jest mniejsza niż udźwig nominalny.
Stateczność wózków widłowych to inaczej ich zdolność do zachowania równowagi zarówno w trakcie postoju, jazdy, jak i wykonywania operacji unoszenia ładunków. Stateczność wózka polega na zachowaniu stabilności podczas wykonywania wszystkich manewrów oraz czynności związanych zarówno z pobraniem, przewiezieniem, jak i rozładunkiem towaru. Stateczność zależna jest od wagi wózka i ładunku, a także od sposobu jego ułożenia. Pewien wpływ na nią może mieć też stan pojazdu oraz specyfika nawierzchni, po której wózek się porusza, a także moment wywracający (siła odśrodkowa, panujące warunki czy nierówności terenu).
Błędy przy ocenie udźwigu wózka widłowego mogą mieć poważne konsekwencje - od uszkodzeń sprzętu, przez zagrożenie dla zdrowia pracowników, aż po kosztowne przestoje w pracy. Każdy z tych błędów może prowadzić do wywrócenia wózka, dlatego czytanie diagramu udźwigu to nie formalność - to kwestia bezpieczeństwa życia i mienia.
Najczęstsze błędy przy ocenie udźwigu wózka widłowego
Najczęstsze błędy, które mogą prowadzić do niebezpiecznych sytuacji, to:
- ignorowanie diagramu udźwigu i podnoszenie ładunków „na wyczucie”,
- brak kontroli położenia środka ciężkości ładunku,
- korzystanie z nieodpowiedniego osprzętu (np. wysięgników, chwytaków),
- podnoszenie ładunków zbyt wysoko przy dużym wysunięciu wideł,
- nieprawidłowa ocena środka ciężkości ładunku, szczególnie gdy ładunek nie jest równomiernie rozmieszczony lub jego środek ciężkości znajduje się poza połową długości składowanego produktu,
- nieprawidłowe rozstawienie lub wysunięcie wideł wózka, co może skutkować przesunięciem środka ciężkości ładunku i znacznym obniżeniem rzeczywistego udźwigu,
- przyjmowanie niedoszacowanej masy ładunku, zamiast znać jego maksymalną wagę, co może skutkować przeciążeniem wózka.
Aby uniknąć tych błędów, operator wózka widłowego powinien mieć zawsze dostęp do aktualnej tabeli udźwigu oraz przechodzić regularne szkolenia z zakresu prawidłowego odczytywania danych z diagramu udźwigu.
Środek ciężkości podnoszonego ładunku
Środek ciężkości podnoszonego ładunku - znajduje się dokładnie w połowie długości ładunku. Ale uwaga - ten parametr jest powiązany z długością wideł wózka widłowego. Tę wartość należy podzielić przez 2 - w ten sposób uzyskamy informację o odległości środka ciężkości ładunku od czoła wideł. Uwzględnienie powyższych danych daje pewność bezpiecznej i sprawnej obsługi transportowanych ładunków. Warto wiedzieć, iż środek ciężkości zazwyczaj (ale nie zawsze) znajduje się w połowie długości składowanego produktu, np. w przypadku pracy z produktami o nieregularnych kształtach.
Im dalej środek ciężkości podnoszonego ładunku znajduje się od wideł - tym mniejszy udźwig. Oznacza to, że operator wózka widłowego nie może bezpiecznie unieść maksymalnej wagi, jeżeli ładunek ma np. dużą długość, co skutkuje przesunięciem środka ciężkości.
Zmiany osprzętu a diagram udźwigu
Należy zwracać również uwagę, czy czytany diagram odnosi się do osprzętu, który aktualnie znajduje się na wózku - każdy sprzęt ma swój „wykres” i jest dedykowany dla konkretnego modelu wózka. Zmiany osprzętu mogą zdarzać się dość często, dlatego warto pamiętać, że wówczas również potrzebny jest nowy diagram możliwości pracy urządzenia. Operator zawsze musi mieć szansę na dostosowanie udźwigu do środka ciężkości i innych parametrów do techniki pracy. Warto pamiętać, że stosowany dodatkowy osprzęt musi być przeznaczony do danego urządzenia i będzie miał wpływ na obniżenie parametrów wózka. To z kolei przekłada się w dużej mierze na bezpieczeństwo pracy nie tylko samego operatora wózka widłowego, ale też innych osób znajdujących się na magazynie.
Szkolenia i uprawnienia UDT
Biegłość w posługiwaniu się tabelą spadku udźwigu wózka widłowego jest szczególnie ważna w magazynach wysokiego składowania. Więcej niezbędnych do pracy w tym obszarze informacji można zdobyć podczas realizacji szkolenia na wózki widłowe. Jeśli chciałbyś zmienić swoją dotychczasową pracę lub ubiegasz się o wyższe stanowisko, które wymaga od Ciebie posiadania odpowiednich uprawnień, koniecznie dowiedz się, jakie urządzenia podlegają UDT.
