Bezpieczeństwo przy pracy z wózkami widłowymi jest kluczowym elementem codziennych operacji. Żadne zadanie nie jest warte ryzyka, dlatego prawidłowa interpretacja diagramu udźwigu jest niezbędna dla każdego operatora. Dokument ten dostarcza niezbędnych informacji na temat maksymalnych obciążeń, jakie mogą być podnoszone przez dany model wózka, zapobiegając wypadkom i uszkodzeniom sprzętu.
Czym jest diagram udźwigu i dlaczego jest tak ważny?
Diagram udźwigu to graficzna reprezentacja możliwości podnoszenia konkretnego wózka widłowego, prezentowana zazwyczaj w formie tabeli lub wykresu liniowego. Znajomość i umiejętność odczytywania tych danych jest kluczowa dla bezpieczeństwa pracy. Diagram udźwigu wózka widłowego (często nazywany diagramem udźwigu nominalnego) musi obowiązkowo znajdować się w dokumentacji pojazdu oraz w formie naklejki lub tabliczki znamionowej w bezpośrednim zasięgu wzroku operatora.
Warto pamiętać, że diagramów udźwigu nie można stosować zamiennie dla wózków o różnych parametrach. Każdy model urządzenia posiada swój, wyznaczony przez producenta, indywidualny diagram, który uwzględnia specyfikację techniczną maszyny.
Podstawowe pojęcia techniczne
Aby w pełni zrozumieć diagram, należy rozróżnić kluczowe parametry techniczne:
- Udźwig nominalny - maksymalna masa ładunku, którą można podnieść przy danej wysokości oraz przy standardowej odległości środka ciężkości (najczęściej 500 mm od czoła wideł).
- Udźwig zredukowany - rzeczywista wartość obciążenia, jaką wózek może unieść w trudniejszych warunkach, np. przy wyższym podniesieniu ładunku lub przesuniętym środku ciężkości.

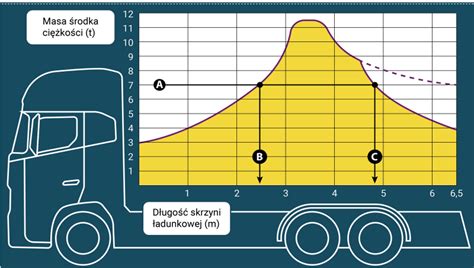

- Środek ciężkości ładunku - punkt, w którym masa ładunku jest skupiona. Zazwyczaj znajduje się w połowie długości składowanego produktu, jednak w przypadku ładunków o nieregularnych kształtach wymaga indywidualnej oceny.

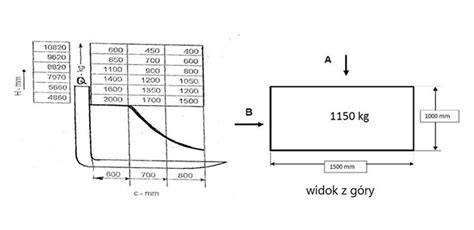

Jak odczytywać diagram udźwigu?
Odczytywanie danych z diagramu nie jest skomplikowane, jeśli operator posiada dwie z trzech podstawowych wartości: wysokość podnoszenia, odległość środka ciężkości lub wagę ładunku. Znając dwie z nich, można wyznaczyć trzecią.
Kroki poprawnej interpretacji:
- Zidentyfikuj planowaną wysokość podnoszenia.
- Ustal odległość środka ciężkości ładunku od czoła wideł.
- Sprawdź przecięcie tych wartości na wykresie lub w tabeli.
- Odczytaj maksymalną dopuszczalną wartość udźwigu dla tych parametrów.
Przekroczenie któregokolwiek z parametrów może prowadzić do utraty stateczności wózka, co skutkuje przewróceniem maszyny, uszkodzeniem ładunku lub zagrożeniem życia pracowników.
Diagram udźwigu wózka widłowego cz. 2 z 10 - test nowy egzamin udt
Rola nowoczesnych technologii i certyfikacji
Bezpieczeństwo operacyjne wspierane jest przez organizacje takie jak UDT (Urządzenie Dozoru Technicznego) oraz TDT, które certyfikują operatorów. Znajomość metody odczytywania diagramu jest obowiązkowym elementem egzaminu państwowego UDT. W nowoczesnym transporcie magazynowym operatorów wspierają również technologie:
- Telematyka - dostarcza cennych danych o pracy maszyny.
- Sensory i systemy wagowe - informują w czasie rzeczywistym o przekroczeniu dopuszczalnych parametrów.
- Oprogramowanie specjalistyczne - ułatwia planowanie operacji załadunkowych.
Najczęstsze błędy operatorów
Ignorowanie diagramu udźwigu i poleganie wyłącznie na wartości nominalnej z tabliczki znamionowej to jeden z najpoważniejszych błędów. Inne ryzykowne zachowania to:
- Nieprawidłowa ocena środka ciężkości ładunku.
- Niewłaściwe rozstawienie lub wysunięcie wideł.
- Niedoszacowanie masy ładunku.
Zgodność odczytów z diagramem udźwigu z aktualnymi warunkami operacyjnymi jest jednym z podstawowych warunków prawidłowego i bezpiecznego wykorzystania wózka widłowego w codziennej pracy.
