Prawidłowe monitorowanie i utrzymanie odpowiedniego poziomu oleju hydraulicznego w koparce jest kluczowe dla jej efektywnego i bezawaryjnego funkcjonowania. Niewłaściwy poziom oleju może prowadzić do poważnych awarii, uszkodzenia pompy hydraulicznej oraz innych kluczowych komponentów, co z kolei generuje wysokie koszty napraw i przestoje w pracy maszyny. Poniższy artykuł przedstawia szczegółowe informacje dotyczące budowy układu hydraulicznego, procedur sprawdzania poziomu oleju oraz najlepszych praktyk konserwacyjnych, bazując na doświadczeniach użytkowników.
Budowa Układu Hydraulicznego i Specyfika Wziernika Oleju
Zrozumienie budowy zbiornika hydraulicznego jest fundamentalne dla prawidłowej kontroli poziomu oleju. W koparkach, zbiornik hydrauliczny jest często podzielony na dwie główne części: część powrotną i część czystą.
Konstrukcja Zbiornika Hydraulicznego
Olej powraca do zbiornika powrotnego poprzez liczne przewody z różnych układów maszyny. Następnie, przelewa się pięcioma otworami do komory filtra, w której znajduje się wkład filtrujący oraz kolumna z magnesem. Wziernik oleju jest połączony dwoma małymi rurkami, które przechodzą przez zbiornik powrotny i otwierają się na zbiornik czysty. W efekcie, wziernik pokazuje stan oleju w zbiorniku czystym, a nie w całej objętości zbiornika.
Wymiana Wziernika i Pierwsze Objawy Niskiego Poziomu Oleju

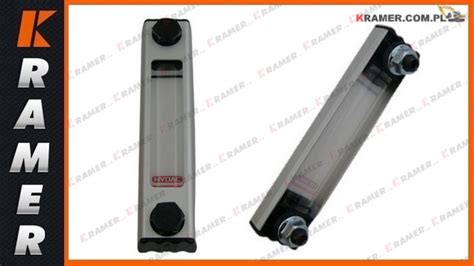

Wymiana wziernika, choć z pozoru prosta, może być utrudniona ze względu na słaby dostęp spowodowany bliskością przewodów hydraulicznych. Zaleca się użycie klucza oczkowego z grzechotką. Po zamontowaniu nowego wziernika pierwszym niepokojącym sygnałem może być fakt, iż z dolnego portu nie wycieka olej, co sugeruje bardzo niski poziom. Po wymianie filtra hydraulicznego i oczyszczeniu magnesu - na którym często gromadzi się szlam i maleńkie kawałki zanieczyszczeń - należy dolać olej.
W jednym z przypadków, po dolaniu 40 litrów oleju L-HV 46, wziernik nadal pozostawał suchy. Po sprawdzeniu poziomu w zbiorniku czystym okazało się, że podniósł się on nieznacznie. Dopiero dolanie kolejnych 60 litrów spowodowało, że poziom oleju zbliżył się do wziernika. Biorąc pod uwagę, że zbiornik ma według DTR (Dokumentacji Techniczno-Ruchowej) pojemność 180 litrów, a wlane zostało już 100 litrów, świadczyło to o bardzo niskim początkowym poziomie oleju w układzie.
Znaczenie Prawidłowego Poziomu Oleju Hydraulicznego
Sprawdzanie poziomu oleju hydraulicznego w koparce to kluczowy element jej prawidłowego funkcjonowania. Utrzymanie odpowiedniego poziomu oleju jest niezbędne, aby uniknąć poważnych awarii i kosztownych napraw. Nieprawidłowy poziom oleju może prowadzić do uszkodzenia pompy hydraulicznej oraz innych elementów koparki, co z kolei wpływa na wydajność maszyny.
Przygotowanie Koparki do Pomiaru Oleju
Aby prawidłowo sprawdzić poziom oleju hydraulicznego, należy przestrzegać określonych kroków. Przed przystąpieniem do pomiaru, upewnij się, że koparka stoi na płaskiej i stabilnej powierzchni. To zapewni dokładność pomiaru, niezbędną do oceny stanu oleju. Po upewnieniu się, że maszyna jest odpowiednio ustawiona, wyłącz silnik i zabezpiecz maszynę przed przypadkowym uruchomieniem (np. poprzez wyjęcie kluczyka ze stacyjki). Bezpieczeństwo jest najważniejsze, dlatego warto również nosić odpowiednie środki ochrony osobistej, takie jak rękawice i okulary ochronne.
Gdzie Znaleźć Wskaźnik Poziomu Oleju Hydraulicznego
Wskaźnik poziomu oleju hydraulicznego w koparce zazwyczaj znajduje się w kilku miejscach. Najczęściej można go znaleźć na zbiorniku oleju lub w pobliżu pompy hydraulicznej. W niektórych modelach koparek wskaźnik może być również umieszczony na panelu kontrolnym. Warto zapoznać się z instrukcją obsługi swojej koparki, aby dokładnie wiedzieć, gdzie szukać wskaźnika, ponieważ lokalizacja może się różnić w zależności od producenta i modelu maszyny.
Oznaczenia Poziomu Oleju Hydraulicznego: MIN i MAX
Ważne jest, aby znać oznaczenia poziomu oleju hydraulicznego w koparce, ponieważ pomagają one w ocenie stanu oleju oraz zapobieganiu ewentualnym problemom. Najczęściej spotykane oznaczenia to "MIN" (minimum) oraz "MAX" (maksimum). Oznaczenie "MIN" wskazuje na najniższy dopuszczalny poziom oleju, poniżej którego nie powinno się pracować, aby uniknąć uszkodzeń systemu hydraulicznego. Natomiast "MAX" oznacza poziom maksymalny, który nie powinien być przekraczany. Utrzymanie poziomu oleju pomiędzy tymi dwoma oznaczeniami jest kluczowe dla prawidłowego działania maszyny.
Przekroczenie poziomu "MAX" może prowadzić do przegrzewania się systemu hydraulicznego, a zbyt niski poziom "MIN" może spowodować uszkodzenie pompy hydraulicznej. Dlatego tak ważne jest, aby regularnie monitorować poziom oleju i dbać o jego odpowiednią ilość.
Ocena Stanu Oleju Hydraulicznego
Ocena stanu oleju hydraulicznego na podstawie jego koloru i klarowności jest istotna dla utrzymania sprawności koparki. Olej hydrauliczny powinien być przezroczysty lub lekko żółtawy. Jeśli olej ma ciemny kolor, mętność lub widoczne zanieczyszczenia, może to oznaczać, że jest zanieczyszczony lub zużyty. Regularna ocena koloru i klarowności oleju pozwala na wczesne wykrycie problemów i podjęcie odpowiednich działań.
Najczęstsze Problemy z Poziomem Oleju Hydraulicznego i Ich Konsekwencje
Problemy z poziomem oleju hydraulicznego w koparce mogą prowadzić do poważnych awarii i kosztownych napraw.
Objawy Niskiego Poziomu Oleju Hydraulicznego
Objawy niskiego poziomu oleju hydraulicznego w koparce są łatwe do zauważenia. Jednym z głównych symptomów jest spadek mocy hydraulicznej, co objawia się trudnościami w podnoszeniu ciężarów lub wolniejszym działaniem ramienia koparki. Kolejnym znakiem jest hałas wydobywający się z układu hydraulicznego, który może sugerować, że pompa działa w trybie awaryjnym. Długotrwałe ignorowanie tych objawów może prowadzić do poważnych uszkodzeń, takich jak zatarcie pompy hydraulicznej, co wiąże się z wysokimi kosztami naprawy i przestojem maszyny.
Działania w Przypadku Zbyt Wysokiego Poziomu Oleju
W przypadku zbyt wysokiego poziomu oleju hydraulicznego, należy podjąć natychmiastowe działania. Przede wszystkim, warto sprawdzić, czy olej nie przekracza oznaczenia "MAX". Jeśli tak, należy rozważyć odprowadzenie nadmiaru oleju, aby uniknąć przegrzewania się systemu. Ignorowanie problemu może prowadzić do uszkodzenia uszczelek i innych kluczowych elementów, co skutkuje kosztownymi naprawami. Warto również skonsultować się z instrukcją obsługi koparki, aby ustalić, jakie kroki należy podjąć w takiej sytuacji.
2. Sprawdź poziom oleju hydraulicznego w układzie, omów sprawdzenie oraz uzupełnianie oleju.
Konserwacja Oleju Hydraulicznego: Najlepsze Praktyki
Aby zapewnić prawidłowe działanie koparki, konserwacja oleju hydraulicznego jest kluczowym elementem. Regularne kontrole poziomu oleju oraz jego jakości powinny być częścią rutyny operacyjnej.
Regularne Kontrole Poziomu Oleju
Zaleca się, aby operatorzy przeprowadzali inspekcje co najmniej raz w miesiącu, a także przed dłuższymi pracami lub po intensywnym użytkowaniu maszyny. W ramach tych inspekcji warto również ocenić kolor i klarowność oleju, co może pomóc w wczesnym wykrywaniu zanieczyszczeń lub degradacji oleju. Warto również zwrócić uwagę na zmiany w wydajności hydrauliki, które mogą sugerować konieczność sprawdzenia poziomu oleju.
Wybór Odpowiedniego Oleju Hydraulicznego
Wybór odpowiedniego oleju hydraulicznego jest kluczowy dla efektywności i długowieczności koparki. Stosowanie odpowiednich typów oleju hydraulicznego, zgodnych z zaleceniami producenta koparki, zapewni optymalne działanie systemu hydraulicznego. Odpowiedni olej hydrauliczny nie tylko poprawia wydajność maszyny, ale także przedłuża jej żywotność. Wiele marek oferuje wysokiej jakości oleje hydrauliczne, takie jak Mobil DTE 10 Excel, Castrol Hyspin czy Valvoline Hydraulic Oil, charakteryzujące się doskonałą stabilnością termiczną, ochroną przed zużyciem i wysoką wydajnością w ekstremalnych warunkach pracy.
Wpływ Technologii na Wybór Oleju Hydraulicznego
W dobie nowoczesnych technologii, wybór oleju hydraulicznego staje się coraz bardziej złożony i wymaga uwzględnienia innowacyjnych rozwiązań. Inteligentne systemy monitorowania mogą dostarczać danych w czasie rzeczywistym o stanie oleju, co pozwala na lepsze dostosowanie jego właściwości do konkretnego zastosowania. Dzięki takim technologiom, operatorzy mogą na bieżąco oceniać jakość oleju i podejmować decyzje o jego wymianie lub modyfikacji, co z kolei przekłada się na efektywność i wydajność pracy maszyny.
Nowoczesne oleje hydrauliczne są często wzbogacane o dodatki, które poprawiają ich właściwości smarne i ochronne w ekstremalnych warunkach. Inwestycja w wysokiej jakości olej może nie tylko wydłużyć żywotność maszyny, ale również przyczynić się do zmniejszenia kosztów eksploatacji w dłuższej perspektywie.
Diagnostyka Czujników Poziomu Oleju
Czujniki poziomu oleju, choć w koparkach hydraulicznych często uzupełniane są wziernikami, również odgrywają istotną rolę. Zazwyczaj montowane są w misce oleju (dla silnika) lub w zbiorniku hydraulicznym, a ich zadaniem jest wykrywanie minimalnego poziomu oleju.
Zasada Działania Czujnika Poziomu Oleju
W momencie osiągnięcia minimalnego poziomu oleju, magnes umieszczony na pływaku czujnika przełącza kontaktron. Kontaktron przesyła sygnał do sterownika silnika lub układu hydraulicznego, który ma za zadanie aktywować sygnał alarmowy (sygnał dźwiękowy lub kontrolka na wyświetlaczu). Uzupełnienie oleju do prawidłowego poziomu zmienia położenie pływaka z magnesem, co skutkuje przełączeniem czujnika i likwiduje sygnał alarmu.
Objawy Awarii Czujnika Poziomu Oleju
Podczas awarii czujnika poziomu oleju można zaobserwować następujące objawy:
- Zapisanie kodu błędu w sterowniku silnika/układu.
- Niezapalenie lampki kontrolnej przy krytycznie niskim poziomie oleju (co może doprowadzić do poważnych uszkodzeń).
- Zapalanie kontrolki przy prawidłowym poziomie oleju.
Prawdopodobne przyczyny usterki to uszkodzony mechanizm pływaka lub sam pływak, zwarcie do masy, zwarcie przewodów, uszkodzenia mechaniczne przewodów lub obudowy czujnika.
Diagnoza Usterki Czujnika
Diagnozę usterki czujnika można przeprowadzić następująco:
- Przy pomocy urządzenia diagnostycznego należy odczytać pamięć błędów w sterowniku.
- Trzeba skontrolować złącze elektryczne, wtyczki i przewody - zwrócić szczególną uwagę na mocowanie przewodów oraz obecność korozji lub wilgoci.
- Należy skontrolować czujnik poziomu oleju - sprawdzić, czy nie jest uszkodzony mechanicznie oraz mechanizm pływaka.
- Kontrola okablowania: każdy przewód należy skontrolować na przewodzenie i zwarcia do masy. Następnie podłączyć omomierz między wtyczką czujnika poziomu oleju a zdjętą wtyczką modułu sterującego (niezbędny jest schemat przeznaczenia styków); wartość zadana: około 0 Ω.
