Żurawie Terex AC 100, podobnie jak wiele innych maszyn budowlanych i specjalistycznych, często wykorzystują silniki i skrzynie biegów produkcji Mercedes-Benz. Taka integracja komponentów oznacza, że w przypadku wystąpienia problemów technicznych, diagnostyka i naprawa mogą wymagać znajomości systemów stosowanych w pojazdach Mercedes-Benz, takich jak popularne Actrosy.
Specyficzne problemy ze skrzynią biegów w Terex Demag AC 100
W przypadku żurawia Terex Demag AC100, wyposażonego w silnik MB 502 V8 i skrzynię biegów G 240, zgłoszono problem z kodem błędu 23321. Jest to o tyle nietypowe, że po weryfikacji w dostępnych bazach kodów dla modeli Actros, taki konkretny błąd nie zawsze znajduje się w standardowych opisach.
Gdy błąd 23321 jest aktywny, żuraw może stracić możliwość zmiany biegów. Tymczasowym rozwiązaniem, które może skasować błąd, jest włączenie biegu awaryjnego lub wciśnięcie sprzęgła. W jednym z opisanych przypadków, przyczyną okazał się sterownik skrzyni znajdujący się w kabinie pod bezpiecznikami. Jego wymiana i ponowne "nauczanie" skrzyni rozwiązały problem.
Ogólne wskazówki dotyczące diagnostyki i rozwiązywania problemów w systemach Mercedes-Benz
Ponieważ Terex AC 100 korzysta z komponentów Mercedes-Benz, wiele procedur diagnostycznych i naprawczych jest zbieżnych z tymi stosowanymi w ciężarówkach Mercedes-Benz Actros.
Problemy ze skrzynią biegów i sprzęgłem
- Nauczanie skrzyni (kalibracja): Podczas procesu nauczania, komunikaty takie jak "GS 05" (brak zabezpieczenia położenia neutralnego) mogą wskazywać, że joystick nie powinien być ruszany, a przyciski puszczane. Jeśli wystąpi problem w grupie "małej-dużej" skrzyni, pojawi się kod "17".
- Procedura kalibracji skrzyni (półautomat):
- Zaciągnąć hamulec ręczny.
- Napełnić zbiorniki powietrza do maksimum.
- Wyłączyć silnik, ustawić stacyjkę w pozycji OFF - wyłączona.
- Lewą ręką złapać za manetkę biegów (joystick) i przyciągnąć ją do siebie w pozycję N.
- Wcisnąć pedał sprzęgła do oporu i trzymać.
- Awaryjna utrata biegów: Jeśli błąd występuje od czasu do czasu podczas jazdy (nawet do 30 minut) i uniemożliwia zmianę biegu, a następnie sam się kasuje, może to wskazywać na problem ze skrzynią półautomatyczną.
- Problemy ze sprzęgłem: Gdy sprzęgło nie wysprzęgla pomimo wciśniętego docisku, należy sprawdzić jego grubość tarczy, zwłaszcza przy wysokich przebiegach (np. 400 tys. km).
- Baterie: Rozładowane baterie nie powinny mieć wpływu na zmianę biegów, jeśli nie próbujemy ich zmieniać w takim stanie.

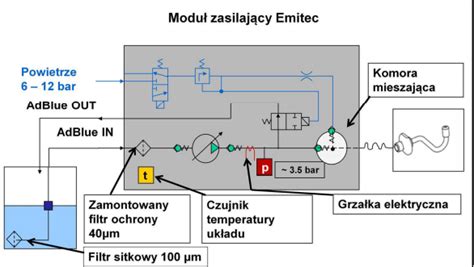

Problemy z układem AdBlue
Komunikaty o niskim poziomie lub usterkach w systemie AdBlue są częste. Jeśli występuje utrata mocy, samo zalanie AdBlue może nie pomóc. W przypadku błędów w module ACM (np. 0B1107, 63F0E0), szczególnie jeśli samochód zużywa nadzwyczaj mało AdBlue, może to wskazywać na problem z czujnikiem temperatury spalin za SCR. Po wymianie zaworu konieczne jest uruchomienie układu komputerem, ponieważ system mógł go wyłączyć po wykryciu błędu.
Problemy z układem hamulcowym
Komunikat "hamulec a3 do natychmiastowego przeglądu" po wymianie klocków może świadczyć o konieczności sprawdzenia, czy kasowanie przeglądu osi przedniej wykonano prawidłowo (np. przy użyciu Texy). Inną możliwą przyczyną może być zamarznięty zawór wykonawczy ABS.
Problemy z alternatorem i układem elektrycznym (kontrolki ostrzegawcze)
Czerwona kontrolka ostrzegawcza niskiego poziomu może często wiązać się z problemami z ładowaniem akumulatora lub alternatorem. Zrozumienie pinów alternatora jest kluczowe dla diagnostyki:
Wtyczka alternatora (np. Bosch lub Valeo w Mercedesach 24V) posiada piny L, S i DFM:
- Pin L (Lampka ostrzegawcza / Wzbudzenie):
- Funkcja: Podaje napięcie z zapłonu (ok. 24V w systemie 24V) do regulatora napięcia, inicjując generowanie prądu. Gdy alternator ładuje poprawnie, obwód zamyka się i lampka gaśnie. Jeśli napięcie spadnie, lampka się zapala.
- Podłączenie: Zazwyczaj do stacyjki przez deskę rozdzielczą. W Mercedesach często niebieski przewód do ECU lub bezpośrednio do lampki.
- Ostrzeżenie: Nie podłączać bezpośrednio do masy, to uszkodzi regulator.
- Pin S (Pomiar napięcia baterii / Battery Sense):
- Funkcja: Regulator mierzy rzeczywiste napięcie na baterii, co pozwala na precyzyjną regulację ładowania (np. 27-28V w systemie 24V), zapobiegając przeładowaniu lub niedoładowaniu.
- Podłączenie: Bezpośrednio do dodatniego bieguna baterii (+) lub do punktu sensingu w systemie. W Mercedesach często czerwony lub brązowy przewód do B+ (główne wyjście alternatora) lub bezpośrednio do akumulatora.
- Pin DFM (Monitor obciążenia pola wzbudzenia / Field Duty Cycle Monitor):
- Funkcja: Wysyła sygnał PWM (ok. 150-400 Hz) do ECU (sterownika silnika), informując o poziomie obciążenia alternatora (0-99% duty cycle). ECU wykorzystuje to do optymalizacji (np. podnoszenia obrotów jałowych przy dużym obciążeniu).
- Podłączenie: Do ECU silnika (np. pin 121/38 w starszych modelach) lub modułu sterującego (SAM).
- Ostrzeżenie: Sygnał to wyjście z alternatora, nie wejście - nie podłączać tu napięcia.
Dodatkowo, piny W (sygnał tachometru) i 15 (napięcie z zapłonu) również mogą występować.
Uproszczenie podłączenia alternatora (tryb "jednego kabla")
Choć alternatory Bosch/Mercedes nie są w pełni samowzbudne, można je zmodyfikować:
- Podłącz tylko B+ bezpośrednio do + baterii (gruby kabel 4-6 mm²).
- Na pin L podłącz stałe napięcie +24V z baterii przez rezystor (470-1000Ω, 5-10W) lub żarówkę (np. 21W) - to symuluje obwód kontrolki i zapewnia wzbudzenie.
- Pin S połącz z B+ lub zostaw otwarte (regulacja będzie mniej precyzyjna).
- Pin DFM zostaw otwarte, jeśli nie masz ECU, które wymaga sygnału.
Test: Uruchom silnik - napięcie powinno wzrosnąć do 27-28V. Jeśli nie, sprawdź wzbudzenie (dodaj chwilowo +24V bezpośrednio na L na 5-10s). To rozwiązanie jest prostsze, ale może prowadzić do braku pełnej regulacji i lampki ostrzegawczej, a w nowszych modelach z ECU mogą pojawić się błędy.
Alternator można wzbudzić plusem, podłączając chwilowo (5-10 sekund) +24V bezpośrednio z baterii na pin L. To inicjuje pole magnetyczne w rotorze, a następnie regulator przejmuje kontrolę. Ważne jest, aby zawsze odłączać baterię przed pracami i w przypadku problemów ze wzbudzeniem sprawdzić szczotki/regulator.
Inne błędy i obsługa serwisowa
- "Serwis natychmiast": Ten komunikat nie zawsze oznacza wymianę oleju silnikowego. Może dotyczyć klocków hamulcowych, płynu chłodniczego, oleju w skrzyni lub moście, zużycia filtra powietrza, osuszacza lub przekroczonego terminu przeglądu. Każdy z tych przeglądów kasuje się osobno.
- Kasowanie błędów w sterowniku: Standardowa procedura to wejście do sterownika, wyszukanie błędu, naciśnięcie RESET, przytrzymanie i naciśnięcie QUIT.
- Błąd E309: "Data ostatniego odblokowania modułu sterującego nie zgadza się z odpowiednią datą zapisaną w module sterującym Centralnej Pamięci Danych ZDS." Często pojawia się po wykonaniu obsługi i skasowaniu jej z instrumentu lub pominięciu dopisania danych do ZDS przy kasowaniu komputerem.
- Błąd "Czujnik wody skondensowanej": Skasować można go po dokładnym wysuszeniu zbiornika z czujnikiem.
- Błędy czujnika za katalizatorem: Czasem nawet po wymianie oryginalnej części błąd nie daje się wykasować, co może wskazywać na bardziej złożony problem niż tylko uszkodzony czujnik.
- Błędy w obwodach czujników: Nie składają się tylko z czujnika, ale również z przewodów i kostek połączeniowych. Należy dokładnie sprawdzać piny.
