Ciągnik TZ-4K-14 to popularny, wyjątkowo prosty w budowie mikrociągnik przegubowy z napędem 4x4, który od lat znajduje zastosowanie w ogrodnictwie, sadownictwie oraz pracach komunalnych. Jego konstrukcja opiera się na dwusuwowym silniku diesla oraz łamanym układzie kierowniczym, co zapewnia mu dużą zwrotność, choć specyfika pracy tym urządzeniem wymaga od użytkownika pewnej wiedzy technicznej i doświadczenia.
Charakterystyka układu napędowego i sterowania
Obsługa napędów w TZ-4K-14 odbywa się za pomocą kilku kluczowych dźwigni, których poprawne ustawienie jest niezbędne do efektywnej pracy. Dźwignia po prawej stronie odpowiada za blokadę przedniego mechanizmu różnicowego. Z kolei dźwignia po lewej stronie posiada trzy położenia:
- Pchnięcie do przodu: załącza wałek odbioru mocy (WOM) w zależności silnikowej.
- Pozycja środkowa: luz.
- Pociągnięcie do tyłu: załącza wałek w zależności od prędkości jazdy, co w praktyce oznacza uruchomienie napędu 4x4.
Ważnym aspektem jest tzw. "myk" konstrukcyjny: aby w pełni korzystać z napędu na cztery koła, należy nie tylko ustawić przednią dźwignię, ale również załączyć napęd w tylnym moście. Służy do tego przesuwka umieszczona przy lewym kole tylnej osi (wsunięcie załącza napęd, wyciągnięcie rozłącza). Należy zachować szczególną ostrożność, aby nie mieć załączonej przesuwki w tylnym moście, gdy używa się obrotów wałka zależnych od silnika.
TZ-4k-14 cutting grass
Diagnostyka i naprawa awarii tylnego mostu
Częstym problemem zgłaszanym przez użytkowników jest nagły zanik napędu tylnej osi. Objawia się to sytuacją, w której wałek pod kierownicą i siedzeniem obraca się, ale końcówka wystająca z tyłu maszyny pozostaje nieruchoma pod obciążeniem.
Przyczyny awarii wału
Jeśli kardan pod kierownicą kręci się swobodnie, a końcówkę wału z tyłu można zatrzymać ręką, najprawdopodobniej doszło do ukręcenia wału lub uszkodzenia tulei podestu. Choć w teorii wałek od przegubu do tyłu jest jednolitym elementem, w starszych maszynach często dochodzi do pęknięć zmęczeniowych. Nierzadko przyczyną są niefachowe naprawy poprzednich właścicieli, takie jak osiowanie i spawanie ukręconego wcześniej wałka, co jedynie na krótko przywraca sprawność elementu.
Proces naprawy i regeneracji
Tylny most ciągnika TZ-4K-14 jest konstrukcją stosunkowo prostą, co pozwala na samodzielną regenerację. Aby dostać się do uszkodzonych elementów, należy rozpołowić ciągnik między pomostem a tylnym mostem. Most jest prosty i trudno tam coś źle poskładać. Podczas naprawy warto zwrócić uwagę na:
| Element | Zalecenia serwisowe |
|---|---|
| Łożyska | Wymiana wszystkich łożysk na wałku (najintensywniej pracują). Łożyska zazwyczaj wymagają użycia prasy. |
| Uszczelniacze | Obowiązkowa wymiana przy każdym rozbieraniu mostu. |
| Wał kardana | Sprawdzenie luzów na krzyżaku (nietypowy wymiar 28x75 mm, zamiennie pasują niektóre krzyżaki od Toyoty Hiace). |
| Zwolnice | Możliwość zmiany prześwitu poprzez przekręcenie zwolnic, choć zwiększa to wywrotność maszyny. |
Eksploatacja silnika 1D90 i układu paliwowego

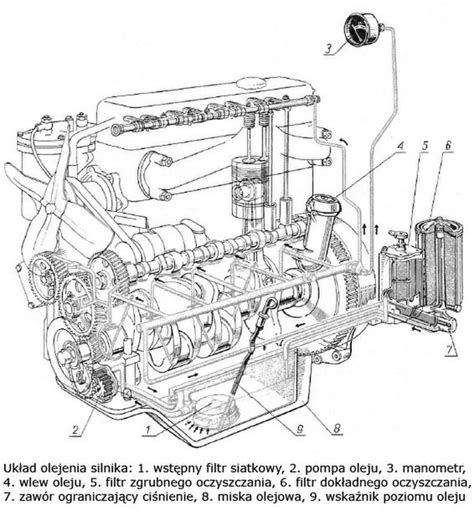

Silnik TZ-4K-14 to jednocylindrowy dwusuw, który wymaga specyficznej opieki. Kluczowe jest pilnowanie stanu małego olejowego wkładu filtra (filcowego), znajdującego się pod rozrusznikiem. Zanieczyszczony filtr, szczególnie zimą przy gęstym oleju, może doprowadzić do zatarcia silnika.
Problemy z rozruchem i kompresją
W przypadku trudności z odpaleniem, warto wykonać prosty test: wlać około 2 ccm oleju silnikowego bezpośrednio do cylindra przez otwór świecy. Jeśli silnik wówczas zaskoczy, oznacza to problemy z kompresją i konieczność wykonania szlifu cylindra oraz wymiany tłoka. Warto pamiętać, że dymienie (niebieskie lub biało-niebieskie) jest w tym silniku zjawiskiem normalnym, wynikającym z jego dwusuwowej natury. Nadmierny czarny dym sugeruje natomiast problemy z wtryskiwaczem.
Historia polskiej myśli technicznej: Projekt EH 4x4

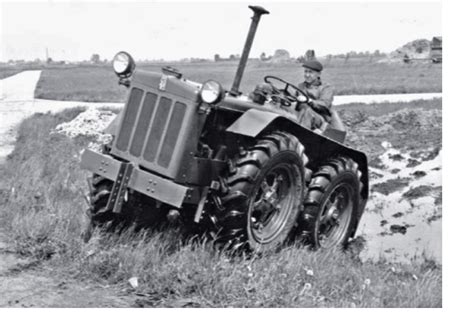

W kontekście ciągników 4x4 warto wspomnieć o polskim prototypie EH 4x4, opracowanym w latach 50. na Politechnice Warszawskiej pod kierownictwem prof. Edwarda Habicha. Był to nowoczesny projekt ciągnika z czterema kołami tej samej wielkości, który bazował na podzespołach radzieckiego ciągnika gąsienicowego KD-35.
Ciągnik EH 4x4 w pierwszej wersji wykorzystywał tzw. skręt czołgowy (różnicowanie prędkości kół po obu stronach), co jednak powodowało niszczenie upraw i zrywanie opon z obręczy. W drugiej wersji wprowadzono niewielki skręt kół z przegubami, co znacząco poprawiło właściwości jezdne. Mimo bardzo dobrych wyników testów w IMER w Kłudzienku i ogromnej siły uciągu, projekt nie wszedł do seryjnej produkcji. Rolnictwo PRL zostało nakierowane na lżejsze konstrukcje, takie jak Ursus C-325, a EH 4x4 pozostał jedynie interesującym dowodem na innowacyjność polskich inżynierów.
Możliwości modyfikacji i osprzęt
Użytkownicy TZ-4K-14 często decydują się na modyfikacje (tzw. swap silnika) na jednostki wielocylindrowe (np. Slavia lub silniki typu Yanmar Euro 5), co zwiększa kulturę pracy i moc maszyny. Do popularnych przeróbek należy również montaż alternatora (np. z Trabanta lub Wartburga), co rozwiązuje problemy z fabrycznym układem ładowania.
Ciągnik ten współpracuje z szerokim wachlarzem osprzętu:
- Pługi jednoskibowe i kultywatory.
- Kosiarki rotacyjne (możliwość adaptacji przekładni z innych maszyn, np. C-328).
- Spychy do śniegu i przyczepy wywrotki.
Należy regularnie kontrolować śruby mocujące podnośnik oraz luzy na układzie kierowniczym, które można korygować za pomocą śruby regulacyjnej po lewej stronie przekładni.
