Firma Terex, rozpoczynając rok, wprowadziła ofensywę w segmencie kompaktowych ładowarek kołowych, wprowadzając na rynek trzy nowe modele: TL80, TL100 oraz ładowarkę z wychylnym układem załadowczym TL70S. Te maszyny, określane jako „generacja 2015”, zostały zaprojektowane z myślą o zwiększonej wydajności, komforcie obsługi i niższych kosztach eksploatacji.
Udoskonalone Silniki i Zgodność z Normami Emisji
Nowe kompaktowe ładowarki kołowe Terex „generacji 2015” wyposażono w silniki wysokoprężne, które z zapasem spełniają wymagania europejskiej normy Stage IIIb (odpowiadającej amerykańskiej normie EPA Tier 4 final). To oznacza znaczące obniżenie emisji spalin, przy jednoczesnym utrzymaniu wysokiej mocy.
Technologia Downsizingu i Parametry Silnika
Silniki w nowych modelach, w porównaniu do maszyn poprzedniej generacji, charakteryzują się niższym zużyciem paliwa i znacznie niższą emisją spalin, bez obniżania ich mocy. We wszystkich trzech ładowarkach kołowych zastosowano chłodzony cieczą 4-cylindrowy silnik wysokoprężny z turbodoładowaniem i chłodzonym obwodem recyrkulacji spalin. Silnik ten konsekwentnie wykorzystuje zasadę „downsizingu”, oferując porównywalną lub nawet wyższą moc przy mniejszej pojemności skokowej. Nowa jednostka o pojemności 2,9 l osiąga przy nominalnej prędkości obrotowej 2200 obr./min moc:
- 45 kW (61 KM) w modelach TL70S i TL80
- 55,4 kW (75 KM) w TL100
Silnik jest wyposażony w elektronicznie sterowany wysokociśnieniowy układ wtryskowy Common Rail i ma maksymalny moment obrotowy 240 Nm (przy prędkości 1600 obr./min w TL70S i TL80) oraz 300 Nm (w TL100). W porównaniu do modeli poprzedniej generacji, nowe silniki osiągają wyższy moment obrotowy, a komponenty układu napędowego mają wyższą sprawność. Silniki nie posiadają filtra cząstek stałych w standardzie, co pozwala obniżyć koszty serwisowania, choć w razie potrzeby można taki filtr zamontować dodatkowo.
System Sterowania Terex Smart Control (TSC)

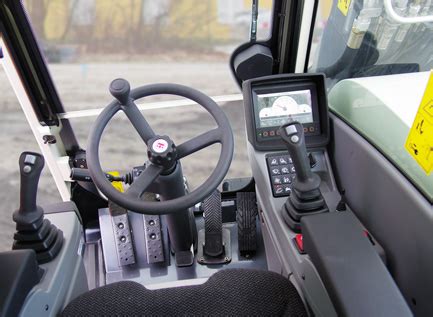

Drugą zasadniczą zmianą, która wyróżnia ładowarki kołowe „generacji 2015”, jest stworzona od nowa jednostka sterująca i obsługowa. Układ o nazwie Terex Smart Control (TSC) obejmuje nową elektronikę sterującą w połączeniu z nowo zaprojektowanymi instrumentami i dżojstikiem. Celem TSC jest poprawa wydajności.
Filozofia Projektowania TSC
Peter Hirschel, dyrektor Terex Compact Germany GmbH, podkreśla, że „prawie cały segment naszych ładowarek kołowych osiągnął wyższy stopień zaawansowania. Wszystkie maszyny - od uniwersalnej ładowarki kołowej TL80 do ładowarki z odchylanym układem załadowczym TL70S - są odzwierciedleniem aktualnego stanu rozwoju techniki. Ale na tym nie koniec, liczne małe i większe usprawnienia - mocniejsze silniki, ulepszona obsługa i nowy wygląd - po zsumowaniu oferują prawdziwą wartość dodaną i korzyści na budowie - większą moc, większy komfort obsługi i większą produktywność”.
Karl Kleinhenz, kierownik Działu Konstrukcji i Rozwoju Ładowarek Kołowych Terex Compact Germany GmbH, wyjaśnia: „Terex Smart Control to układ zaprojektowany przez nas od A do Z. Przede wszystkim skupiliśmy się na oczekiwaniach operatora i optymalizacji jego środowiska pracy. Chcieliśmy poprawić komfort obsługi, a także wydajność i ergonomię, ponieważ naszym zdaniem to nie operator ma dostosować się do ładowarki, lecz ładowarka powinna być dostosowana do jego wymagań”.
Funkcjonalności i Ergonomia TSC
Poprawa komfortu przyczynia się także do zwiększenia wydajności. Oprogramowanie umożliwia operatorowi dostosowanie działania ważnych funkcji, np. dostępnego opcjonalnie tłumienia drgań, do jego indywidualnych preferencji. Menu ma strukturę kafelkową, podobną do stosowanych w smartfonach, co ułatwia użytkownikowi szybkie przestawienie się na nowy sposób obsługi.
Także elementy obsługowe, takie jak dżojstiki i przełączniki, zostały zaprojektowane na nowo. Rezultat to lepsza ergonomia i lepsze wyczucie elementów obsługowych oraz pewniejszy uchwyt. W dżojstiku zostały zintegrowane dodatkowe funkcje obsługowe, z których można teraz korzystać bezpośrednio, np. trzeci elektroproporcjonalny obwód sterowania do sterowania narzędziami roboczymi. Nowe rozwiązania mają za zadanie poprawić komfort obsługi. Wszystkie ulepszenia zwiększają precyzję, szybkość i płynność ruchów maszyny, przyczyniając się do zwiększenia jej wydajności.
„Za pośrednictwem oprogramowania i korzystając z wyświetlacza, operator ma liczne możliwości wpływania na wydajność maszyny, np. poprzez sterowanie mocą dodatkowych obwodów sterowania” - wyjaśnia Karl Kleinhenz. „Po przeprowadzeniu optymalnej konfiguracji dla potrzeb danego zadania, operator może oszczędzić czas i w lepszym stopniu skoncentrować się na wykonywanej pracy” - dodaje.
Układ Hydrauliczny i Osprzęt Roboczy
Układ hydrauliczny zapewnia dokładne i szybkie cykle robocze oraz równomierny i bezodrzutowy wzrost mocy. We wszystkich ładowarkach operator może obsługiwać osprzęt roboczy za pomocą czterech niezależnych dodatkowych obwodów sterowania. Do dyspozycji jest szeroki asortyment łyżek, wideł i narzędzi specjalistycznych. Osprzęt można wymienić dzięki mechanizmowi szybkiej wymiany bezpośrednio z kabiny za pomocą sterowania oburęcznego.

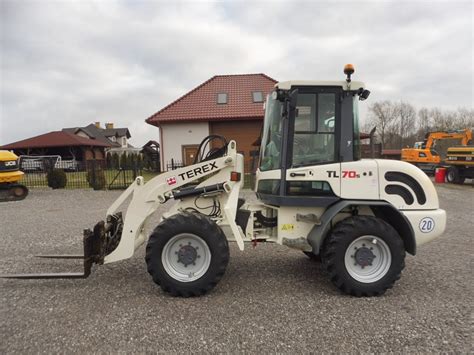

Gdy brakuje miejsca, przydatny jest układ podnoszenia ładowarki Terex TL70S z funkcją wychylenia o 90 stopni na prawą i lewą stronę, co znacząco zwiększa jej wszechstronność i manewrowość w ciasnych przestrzeniach.
Łatwość Serwisowania i Konserwacji
Zaletą w obszarze serwisowania i konserwacji jest łatwiejszy dostęp do komponentów elektrycznych. Wszystkie przekaźniki i bezpieczniki są dostępne z kabiny, a pokrywę serwisową można otworzyć bez użycia dodatkowych narzędzi. Dodatkowo, zaprojektowana od nowa maska silnika ma o 20% większe szczeliny wentylacyjne, które zapewniają skuteczniejsze chłodzenie komory, co również przyczynia się do niezawodności i długiej żywotności maszyny.
