Termostat w wózkach widłowych Toyota (np. z silnikiem 4Y): zasada działania, wymiana i diagnostyka

Prawidłowa konserwacja układu chłodzenia jest kluczowa dla żywotności silnika wózka widłowego. Regularna wymiana płynu chłodniczego oraz dbałość o drożność układu pozwalają uniknąć przegrzewania jednostki napędowej i kosztownych awarii, takich jak uszkodzenie uszczelki pod głowicą. Jednym z kluczowych elementów tego systemu jest termostat, który odpowiada za utrzymywanie optymalnej temperatury pracy silnika.

Znaczenie układu chłodzenia w wózkach widłowych

Niewłaściwa praca układu chłodzenia może prowadzić do szeregu poważnych usterek, od przegrzewania silnika po uszkodzenie jego kluczowych komponentów. Dlatego tak ważne jest, aby operatorzy wózków widłowych byli świadomi podstawowych zasad konserwacji i diagnostyki.

Zasada działania termostatu

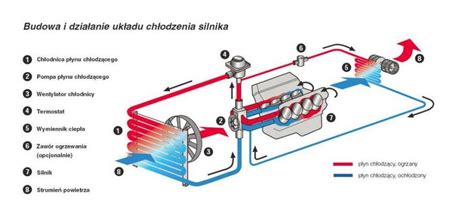

Termostat jest elementem układu chłodzenia, którego zadaniem jest regulacja przepływu cieczy chłodzącej w silniku na dwa obiegi: mały i duży. Zaraz po uruchomieniu silnika termostat jest zamknięty, a ciecz krąży w małym obiegu, omijając chłodnicę. Pozwala to na szybsze rozgrzanie silnika do optymalnej temperatury roboczej.

Gdy płyn chłodzący osiągnie temperaturę około 90 stopni Celsjusza, termostat otwiera się, aktywując duży obieg płynu. Gorąca ciecz jest wtedy chłodzona w chłodnicy, a następnie wraca do silnika, aby obniżyć jego temperaturę. Zatem zamknięty termostat rozgrzewa silnik, a otwarty schładza go.

Termostat wykonany jest zazwyczaj z cienkiej mosiężnej blachy i ma kształt mieszka. Składa się z:

• zaworu grzybkowego, kontrolującego przepływ cieczy,
• uszczelki, zapobiegającej wyciekom płynu chłodniczego,
• czujnika temperatury,
• siłownika ze sprężyną,
• elementu rozszerzalnego.

Lokalizacja termostatu w silnikach Toyota (np. 4Y)

W większości silników element ten znajduje się w górnej części głowicy, obok pompy wody. W przypadku silnika Toyota 4Y, który jest często montowany w wózkach widłowych, termostat znajduje się zazwyczaj w przedniej części bloku lub obudowy silnika, często w okolicach filtra oleju lub pod alternatorem. Niektórzy użytkownicy zgłaszają, że w niektórych modelach, aby go wymienić, konieczne jest odkręcenie alternatora.

Diagnostyka i objawy uszkodzonego termostatu

Warto pamiętać, że na niewłaściwą pracę układu chłodzenia wpływają też uszkodzenia pompy wody, paska klinowego, radiatora chłodnicy albo zbyt mała ilość płynu chłodzącego. Zatem nie zawsze winny jest zepsuty albo uszkodzony termostat.

Typowe objawy uszkodzonego termostatu:

• Stałe niedogrzanie silnika, związane ze zbyt niską temperaturą cieczy chłodzącej - oznacza zwykle zablokowanie zaworu termostatu w pozycji otwartej. Silnik nie osiąga temperatury roboczej, co skutkuje większym zużyciem paliwa, gorszą kulturą pracy (wibracje, słabsza reakcja na przyspieszenie, mniejsza moc) oraz problemami z ogrzewaniem kabiny.
• Nagły wzrost temperatury silnika - zauważalny, kiedy wskazówka wchodzi na czerwone pole, często z towarzyszącym dymem wydobywającym się spod maski. To objaw zablokowania termostatu w pozycji zamkniętej.
• Wahania temperatury płynu chłodniczego - w sprawnym pojeździe wskazówka utrzymuje się niemalże ciągle na środku skali.
• Wyrzucanie płynu chłodniczego przez zbiorniczek wyrównawczy.
• Brak włączenia się wentylatora chłodnicy przy wysokich temperaturach zewnętrznych lub podczas stania w korkach.
• Problem z ogrzewaniem kabiny - szczególnie, gdy po przejechaniu kilkunastu kilometrów nadal nie działa ogrzewanie.

Możliwe przyczyny problemów z układem chłodzenia:

W przypadku podejrzenia uszkodzenia uszczelki pod głowicą należy przeprowadzić test na obecność CO2 w płynie chłodzącym oraz zmierzyć ciśnienie sprężania na cylindrach. Pojawianie się pęcherzy powietrza przy włączonym rozgrzanym silniku i odkręconym korku wlewu może świadczyć o zawrzeniu płynu lub uszkodzeniu uszczelki.

Konsekwencje jazdy z uszkodzonym termostatem:

Najczęstsze awarie termostatu to zablokowanie się go w pozycji zamkniętej albo otwartej. Ta pierwsza możliwość jest znacznie groźniejsza dla silnika, ponieważ prowadzi do jego przegrzania, co może właściciela pojazdu dużo kosztować. Skutki zawieszenia się termostatu w pozycji zamkniętej to:

• uszkodzenia uszczelki pod głowicą,
• spuchnięcia tłoków i zwiększonego poboru oleju,
• uszkodzenia przewodów płynu chłodniczego,
• pęknięcia głowicy,
• uszkodzenia pompy wody,
• obrócenia panewek wału korbowego,
• całkowite zatarcie silnika.

Mniej destrukcyjne jest zablokowanie termostatu w pozycji otwartej, powodujące niedogrzanie silnika. Konsekwencjami stale otwartego termostatu są często:

• podwyższone zużycie paliwa,
• większa eksploatacja metalowych części, mogąca prowadzić do zatarcia silnika,
• odkładanie się nagaru w silniku,
• problemy z zaworem EGR,
• zwiększona emisja szkodliwych spalin,
• zapychający się filtr DPF,
• niewystarczające działanie ogrzewania kabiny,
• szybsze zużycie oleju silnikowego.

Jak sprawdzić działanie termostatu?

Istnieje prosty sposób na sprawdzenie termostatu. Wystarczy go zdemontować i umieścić w wodzie. Wrzucony do wrzątku powinien się otworzyć, natomiast włożony do bardzo zimnej wody - zamknąć. Jeśli tego nie zrobi, to znak, że jest uszkodzony.

Procedura wymiany płynu chłodniczego (z uwzględnieniem odpowietrzania)

Wymiana płynu chłodniczego w wózkach Toyota (np. z silnikiem 4Y) nie jest skomplikowana, jednak wymaga zachowania określonej kolejności działań. Przed rozpoczęciem prac upewnij się, że silnik jest zimny - nigdy nie otwieraj korka chłodnicy, gdy układ jest gorący.

Krok 1: Spuszczanie płynu

1. Otwórz korek wlewowy chłodnicy (oraz wszelkie inne korki w najwyższych punktach układu).
2. Ustaw wózek na płaskiej powierzchni.
3. Odkręć zawór spustowy chłodnicy. W niektórych modelach w zderzaku znajduje się specjalny otwór ułatwiający dostęp do kranika.
4. Dla pełnej wymiany należy spuścić płyn również z bloku silnika. Zawór spustowy znajduje się zazwyczaj w przedniej części bloku (często w okolicach filtra oleju). Jest to nakrętka (często rozmiar 17 lub 13), zakończona tulejką. Warto nałożyć na nią rurkę, aby uniknąć rozchlapania płynu na wentylator.

Krok 2: Nalewanie nowego płynu

1. Zaleca się stosowanie płynu zgodnego z zaleceniami producenta. Jeśli używasz koncentratu, rozrób go wcześniej w osobnej bańce z wodą destylowaną.
2. Zalej układ przez korek chłodnicy.
3. Jeśli wózek posiada zbiorniczek wyrównawczy, uzupełnij go do poziomu między minimum a maksimum.
4. Włącz ogrzewanie (jeśli występuje) na maksymalną moc, aby płyn przepłynął przez nagrzewnicę.

Krok 3: Odpowietrzanie układu

Odpowietrzenie jest niezbędne, aby uniknąć tworzenia się „poduszek powietrznych”, które mogą prowadzić do lokalnego przegrzewania silnika.

1. Uruchom silnik z otwartym korkiem chłodnicy.
2. Pozwól mu pracować na wolnych obrotach, obserwując uchodzące bąbelki powietrza.
3. Możesz delikatnie ściskać gumowe przewody układu chłodzenia (przez szmatkę lub rękawice), co przyspieszy usuwanie powietrza.
4. Monitoruj poziom płynu w chłodnicy i w razie potrzeby dolewaj go na bieżąco.
5. Gdy płyn przestanie ubywać, a z nagrzewnicy zacznie lecieć gorące powietrze, zakręć korek.
6. Po całkowitym wystygnięciu silnika sprawdź poziom płynu i w razie potrzeby uzupełnij go.

Wymiana termostatu

Naprawa termostatu jest nieopłacana, dlatego zwykle wymienia się tę część na nową. Czynność nie jest skomplikowana, więc można ją zrobić samodzielnie. Trzeba jednak pamiętać, aby dobrze dopasować część do danego modelu pojazdu, najlepiej po oryginalnych numerach producenta (VIN). Jest to ważne, ponieważ różne silniki i termostaty mają inne progi otwarcia, które wahają się zazwyczaj pomiędzy 90-95 stopni Celsjusza.

Jak wygląda wymiana termostatu?

Do czynności przystępujemy, kiedy silnik jest zimny, inaczej grozi nam poparzenie rozgrzanym płynem i parą.

1. Najpierw trzeba odkręcić obudowę termostatu i spuścić płyn chłodniczy (przynajmniej częściowo, jeśli termostat znajduje się w łatwo dostępnym miejscu).
2. Następnie odłączamy termostat i sprawdzamy, czy powodem problemów nie są zanieczyszczenia w gnieździe. Przy demontażu należy uważać, aby do środka układu nie dostał się brud i kurz.
3. Kolejnym krokiem jest dokładne wyczyszczenie gniazda termostatu.
4. Potem zakładamy nową uszczelkę, montujemy nową część i wlewamy świeżą ciecz chłodzącą.
5. Po założeniu termostatu trzeba się upewnić, że jest zamontowany zgodnie z kierunkiem przepływu płynu chłodzącego. Inaczej nie będzie działał prawidłowo.

Jeśli wymiana termostatu jest w naszym wózku skomplikowana (np. wymaga demontażu alternatora, jak w niektórych modelach Toyoty RAV4) albo po prostu nie mamy czasu ani wiedzy jak to zrobić, bez problemu wykona to każdy mechanik lub serwis wózków widłowych. Koszt usługi to zazwyczaj ok. 60-250 zł plus koszt części.

Konserwacja i zapobieganie awariom termostatu

Aby zapobiec uszkodzeniu termostatu, trzeba pamiętać o regularnym czyszczeniu otworu odpowietrzającego i sprawdzaniu uszczelki zapobiegającej wyciekaniu płynu chłodniczego. Niedrożny otwór prowadzi do zapowietrzenia się układu chłodzenia, co wpływa na niego negatywnie.

Ponadto awarii termostatu unikniemy poprawnie go montując i reagując na pierwsze sygnały uszkodzenia. Ważne jest, aby operator wózka widłowego, który ma codzienny kontakt z maszyną, zwracał uwagę na wszelkie nieprawidłowości, takie jak:

• nieprawidłowe działanie wskaźnika temperatury,
• nietypowe dźwięki,
• wycieki płynów,
• problemy z rozruchem.

Operator powinien również regularnie sprawdzać poziom płynu chłodniczego w zbiorniczku wyrównawczym, gdy wózek jest zimny. Jeśli poziom jest blisko minimum, należy go uzupełnić. Prawidłowa konserwacja i codzienne przeglądy wózka widłowego przed i po pracy mogą pozwolić ustrzec go przed groźnymi oraz pochłaniającymi dużo czasu czy kosztów naprawami.

Najczęściej zadawane pytania (FAQ)

Ile kosztuje nowy termostat?

Najtańsze modele do starszych pojazdów kosztują około 20-30 zł. Natomiast za nowy termostat do nowszych pojazdów zapłacimy średnio około 200 zł, choć są i takie za około 1000 zł, w zależności od modelu i producenta.

Po czym poznać uszkodzony termostat w wózku widłowym?

Uszkodzony termostat objawia się wyższym spalaniem na krótkich trasach i problemami z nagrzaniem wnętrza kabiny (jeśli występuje) albo przegrzaniem silnika - wtedy wskaźnik temperatury płynu chłodzącego na desce rozdzielczej gwałtownie się podnosi, a spod maski mogą zacząć wydobywać się kłęby dymu.

Jakie są przyczyny awarii termostatu?

Najczęstszą przyczyną problemów z termostatem jest jego zacięcie się w pozycji zamkniętej lub otwartej z powodu zużycia mechanizmu, korozji lub zanieczyszczeń w układzie.

Jakie są konsekwencje jazdy z zepsutym termostatem?

Termostat zacięty w pozycji zamkniętej może doprowadzić m.in. do: uszkodzenia uszczelki pod głowicą, zatarcia silnika, uszkodzenia przewodów płynu chłodniczego, pęknięcia głowicy, uszkodzenia pompy wody. Termostat zacięty w pozycji otwartej prowadzi do niedogrzewania silnika, zwiększonego zużycia paliwa i przyspieszonego zużycia podzespołów.
