Instalacja elektryczna w traktorkach ogrodowych i rolniczych, w tym modelach John Deere, jest kluczowa dla ich prawidłowego funkcjonowania. Odpowiada za rozruch silnika, oświetlenie, działanie czujników oraz innych komponentów. Zrozumienie schematów podłączenia przewodów jest niezbędne zarówno w przypadku napraw, jak i modyfikacji urządzeń.
Wprowadzenie do instalacji elektrycznej w traktorkach
Każda kosiarka spalinowa, elektryczna czy traktorek ogrodowy ma w mniejszym lub większym stopniu rozbudowany system elektryczny, który odpowiada za określone funkcje w urządzeniu. W kosiarkach i traktorkach możemy spotkać elektryczne rozruszniki silnika, solenoidy (elektromagnesy), stacyjki, światła, różnego rodzaju czujniki oraz regulatory napięcia. Wszystkie te elementy są połączone ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli, które przesyłają sygnały elektryczne. Czujniki, jako podstawowe elementy traktorka, są wyposażone w rozrusznik elektryczny. Ich zadaniem jest uruchomienie, inicjowanie lub też kończenie danego procesu. Działają w różnych konfiguracjach oraz różnych ustawieniach, zawsze jednak w systemie zero-jedynkowym.
Poszukiwanie schematów elektrycznych dla traktorków John Deere
Znalezienie odpowiedniego schematu elektrycznego bywa wyzwaniem, zwłaszcza gdy mamy do czynienia z traktorkiem po przeróbkach lub takim, którego instalacja została uszkodzona. Użytkownicy często stykają się z problemem braku kompletnej dokumentacji technicznej.
Przypadek traktorka John Deere 111 ze szrotu

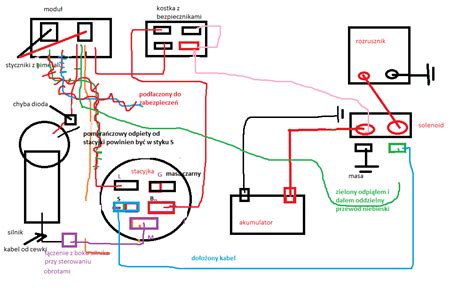

Jeden z użytkowników poszukiwał schematu elektryki do traktorka John Deere 111, który został zakupiony ze szrotu i charakteryzował się brakiem jakiejkolwiek instalacji, wyglądającej, jakby ktoś specjalnie ją wyrwał. Wyszukiwanie w sieci często nic konkretnego nie przynosi, a dostępne dane techniczne lub linki do schematów mogą nie pokrywać się z hardware'm pozostałym w traktorze. Przeróbki dokonane przez poprzednich właścicieli dodatkowo komplikują sytuację, utrudniając identyfikację oryginalnych połączeń. Pomimo początkowych trudności, schemat elektryki odpowiadający konkretnej wersji traktorka udało się odnaleźć.
Analiza układów zapłonowych w silnikach traktorków
Część problemów z działaniem traktorka może wynikać z układu zapłonowego, zwłaszcza w starszych modelach. Dyskusja na temat jego działania często obejmuje takie elementy jak kondensator i przerywacz.
Działanie kondensatora i przerywacza

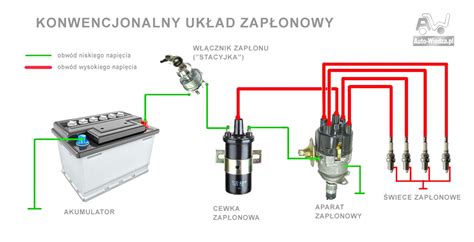

Teoretycy twierdzą, że kondensator służy do stabilizacji i wzmocnienia napięcia cewki. Przerywacz, sterowany krzywką na wale, odpowiada za dostarczenie tego napięcia z kondensatora do cewki w stosownym momencie cyklu pracy silnika. W takich układach kondensator może być ładowany napięciem z uzwojenia pierwotnego cewki, z akumulatora lub z cewki statora. Jak widać na niektórych schematach, przerywacz jest zasilany z tego samego punktu co cewka zapłonowa. Równolegle do tego jest podłączony kondensator.
Wyzwalanie iskry i rola układu mechanicznego
Interesującym zjawiskiem jest sytuacja, gdy odpięcie aparatu (przerywacza i kondensatora) nic nie zmienia. Iskra pojawia się na świecy poprzez podanie na cewkę 12V i w momencie napotkania magnetycznego miejsca na kole zamachowym, w rdzeniu wytwarza się pole magnetyczne, które w cewce indukuje wysokie napięcie. Okazuje się, że bez tego mechanicznego układu zapłonowego silnik może działać. Jeżeli przerywacz i kondensator są w danym układzie niepotrzebne, a silnik odpala i iskra jest obecna, może to sugerować, że cewka wysokiego napięcia nie jest oryginalna i oprócz uzwojeń zawiera w swoim wnętrzu układ elektroniczny, zastępujący tradycyjny przerywacz i kondensator. Znane konstrukcje tego typu zapłonów zazwyczaj posiadają cewkę WN, kondensator i przerywacz, choć te dwa ostatnie elementy mogą występować w innej formie (np. modułu lub układu elektronicznego). Zasilanie tych elementów może być również różne.
Problemy z archaicznym aparatem zapłonowym
W przypadku oryginalnych cewek z archaicznym aparatem zapłonowym, takich jak w niektórych samochodach z dawnych lat, cewki WN nie były wyzwalane magnetycznie. Podczas uruchamiania traktorka konieczne jest ustawienie szczeliny, ponieważ "kowadełko" może cały czas zwierać do masy, powodując spalenie izolacji przewodu doprowadzającego 12V do kondensatora. Możliwe problemy to utrata właściwości magnetycznych części dokręconej do koła zamachowego, która powoduje wyzwalanie iskry w cewce poprzez rdzeń, lub całkowity brak koła zamachowego. W innych kosiarkach można spotkać cewki wyłącznie magnetycznie wyzwalane z koła zamachowego.
Modyfikacja traktorka akumulatorowego John Deere Peg Perego 12V
Modyfikacje traktorków akumulatorowych, takich jak John Deere Peg Perego 12V, są często przeprowadzane w celu ułatwienia ich obsługi. Jeden z użytkowników chciał przerobić swój traktorek na zdalnie sterowany, aby dziecko nie musiało z trudem wciskać pedału gazu. Celem było sterowanie wyłącznie funkcją gazu (ruszania). W związku z tym pojawiło się pytanie, czy do takiej modyfikacji potrzebny będzie regulator napięcia i jaki model byłby odpowiedni.
Rozwiązywanie problemów elektrycznych na przykładzie John Deere 5820
W większych maszynach rolniczych, takich jak ciągnik John Deere 5820, problemy elektryczne mogą być bardziej złożone. Przykładem jest brak napięcia na sterowaniu stycznika od zamknięcia obwodu wzbudzenia, co skutkowało brakiem zapalania się lampki ładowania i w konsekwencji brakiem napięcia na wzbudzeniu alternatora. Choć problemu nie udało się rozwiązać w standardowy sposób, udało się go obejść poprzez wpięcie bistabilnego przycisku w miejsce stycznika zamykającego obwód wzbudzenia. W trakcie diagnostyki zidentyfikowano, że przewody łączą się z czujnikiem na obudowie termostatu oraz z czujnikiem na pompie wtryskowej, co pomaga w zrozumieniu logiki działania układu. Ostatecznie problem został rozwiązany, a system działa poprawnie.
Podstawy elektryki - domowa rozdzielnica elektryczna.
