Stacyjka w Traktorkach Ogrodowych: Oznaczenia, Podłączenie i Rozwiązywanie Problemów

Stacyjka jest kluczowym elementem układu zapłonowego w traktorkach ogrodowych i kosiarkach samojezdnych, umożliwiającym uruchamianie oraz wyłączanie silnika. Jej prawidłowe działanie ma fundamentalne znaczenie dla bezpieczeństwa i komfortu użytkowania maszyny. W artykule przedstawiamy szczegółowe informacje dotyczące stacyjek stosowanych w popularnych markach, takich jak Craftsman, Husqvarna, Murray, MTD czy John Deere, omawiamy ich oznaczenia, zasady podłączenia oraz metody diagnostyki najczęściej występujących problemów.

Rola i Kompatybilność Stacyjki

Stacyjka, często nazywana również przełącznikiem zapłonu, stanowi centrum sterowania uruchamianiem silnika i zasilaniem niektórych obwodów elektrycznych w traktorku. Montowana jest zazwyczaj w panelu sterowania pojazdu, w miejscu łatwo dostępnym dla operatora.

Uniwersalne Stacyjki i Ich Zastosowanie

Na rynku dostępne są uniwersalne stacyjki, kompatybilne z wieloma markami traktorków ogrodowych, co ułatwia wymianę i konserwację. Takie rozwiązania są idealne zarówno do sprzętu profesjonalnego, jak i używanego w przydomowych ogrodach. Wymiana stacyjki jest zazwyczaj szybka i prosta, co pozwala na sprawne przywrócenie pełnej funkcjonalności urządzenia.

Uniwersalne stacyjki często pasują do modeli takich producentów jak:

• AYP/ROPER/SEARS (nr katalogowy: 163968, 175442, 175566, 532175566, 583068901)
• CUB CADET (nr katalogowy: 92506119B)
• HUSQVARNA (nr katalogowy: 532163968, 532175566)
• Jonsered
• MTD
• Murray
• John Deere
• Craftsman

Jednym z przykładów jest stacyjka do traktorka uniwersalna Murray Craftsman Husqvarna + 2 kluczyki, wyprodukowana przez firmę Granit. Jest to niezbędny element dla każdego właściciela traktora, który ceni bezpieczeństwo i wygodę. Zapewnia ona bezpieczne i szybkie uruchamianie silnika, co jest szczególnie ważne w intensywnych warunkach pracy. W zestawie znajdują się dwa kluczyki zapasowe, co dodatkowo zwiększa komfort użytkowania. Stacyjka ta jest dedykowana do modeli Murray, Craftsman, Husqvarna i Jonsered, co czyni ją uniwersalnym rozwiązaniem dla wielu użytkowników. Posiada 5 pinów, a jej numery porównawcze to: 430-706, 1713845SM, 1713845, 1718306SM, 1718306, 430706. Jej zaletami są bezpieczeństwo, wytrzymałość, uniwersalność i komfort użytkowania.

Innym przykładem jest stacyjka Husqvarna;Craftsman;Murray;MTD;John Deere RO7015. Jest to wysokiej klasy, uniwersalny przełącznik zapłonu przeznaczony do szerokiej gamy traktorków ogrodowych i maszyn ogrodniczych. Produkt wyróżnia się solidnym wykonaniem, gwarantującym wieloletnią niezawodność nawet w trudnych warunkach eksploatacyjnych. Stacyjka RO7015 została stworzona z myślą o długotrwałej i bezproblemowej eksploatacji. Wysokiej jakości materiały zapewniają odporność na zużycie, korozję oraz wpływ czynników atmosferycznych. Wybierając stacyjkę RO7015, inwestujesz w sprawdzone rozwiązanie, które gwarantuje długotrwałą i niezawodną pracę Twojego traktorka ogrodowego.

Schematy Podłączenia i Oznaczenia Pinów

Każda stacyjka ma swoje oznaczenia, a prawidłowe podłączenie kabli jest kluczowe dla jej funkcjonowania. Pozostaje kwestia odnalezienia tych oznaczeń i dopasowania ich do instalacji elektrycznej traktorka.

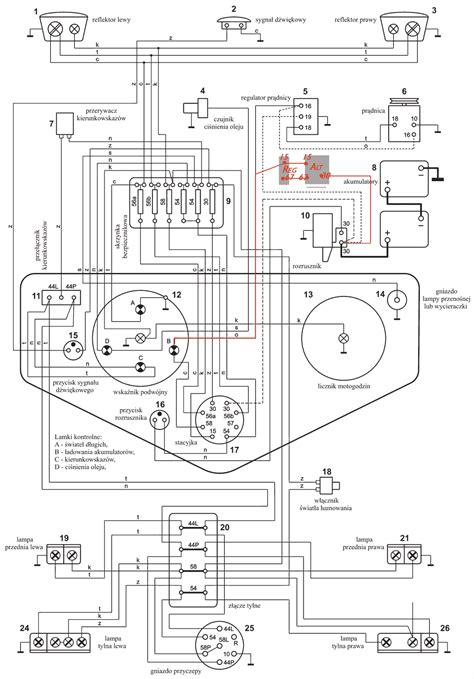

Typowe Oznaczenia Pinów (np. 5-pinowa)

W przypadku stacyjek 5-pinowych, często spotyka się następujące oznaczenia:

• B (Battery): Zasilanie (+) z akumulatora (stały plus).
• S (Start): Wyjście do rozrusznika (aktywowany podczas rozruchu).
• G (Ground) lub M (Magneto): Masa / Gaszenie silnika (zwarcie cewki do masy powoduje zatrzymanie silnika).
• L (Lights) lub A (Accessory): Zasilanie świateł lub akcesoriów (aktywowany w pozycji "ON" lub "Lights").
• I (Ignition) lub L (Load): Zapłon / Zasilanie cewki zapłonowej (stały plus po przekręceniu kluczyka).

Na przykład, w traktorku kosiarce Honda 2216 z silnikiem GCV530, stacyjka 5-pinowa ma piny oznaczone jako G, L, B, S, M, zgodnie z powyższym schematem.

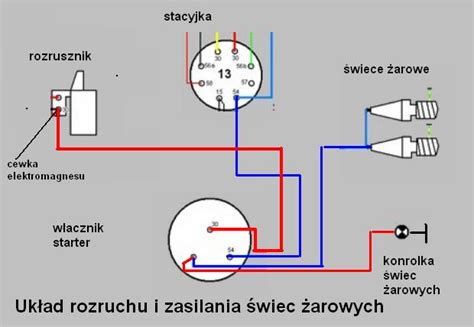

Podłączenie Stacyjki 4-pinowej

W przypadku stacyjki 4-pinowej, jak w ciągniku kosiarce Kubota GT950, podłączenie wygląda nieco inaczej. Zazwyczaj jeden pin to plus z akumulatora, a pozostałe trzy odpowiadają za rozruch, zapłon i gaszenie. Znajomość konkretnych oznaczeń lub schematu elektrycznego danego modelu jest w takiej sytuacji niezbędna, aby uniknąć błędnego podłączenia.

Diagnostyka i Rozwiązywanie Typowych Problemów z Zapłonem

Problemy z uruchamianiem traktorka często wskazują na usterki w układzie zapłonowym lub samej stacyjce. W wielu przypadkach uszkodzenie stacyjki objawia się w sposób charakterystyczny.

Objawy Uszkodzonej Stacyjki

• Odpala i gaśnie, lub chodzi z rozrusznikiem: Traktorek odpala i gaśnie, a gdy kluczyk jest przytrzymany przekręcony na rozruch, silnik pracuje, ale z ciągle kręcącym rozrusznikiem.
• Brak reakcji na kluczyk: Traktorek odpala od razu po dotknięciu klemy do akumulatora, nie reagując na stacyjkę, lub na nowej stacyjce nie przechodzi przez nią prąd.
• Dziwne dźwięki: Po przekręceniu kluczyka słychać brzęczenie z płytki lub "pik" w stacyjce.
• Nieprawidłowa sekwencja uruchamiania: Po podłączeniu przewodów kosiarka od razu odpala, a po przekręceniu stacyjki w pozycję zapłonu odzywa się rozrusznik, co nie powinno mieć miejsca w tej kolejności.
• Problemy z gaszeniem: Silnik zapala, ale nie wiadomo, jak go zgasić. Wyjście konektorowe cewki jest podłączone do stacyjki i łączone z masą przy wyłączaniu, a brak połączenia uniemożliwia zatrzymanie silnika.

Podstawowe Kroki Diagnostyczne

W przypadku problemów z układem zapłonowym lub stacyjką, należy wykonać następujące kroki:

1. Sprawdzenie napięcia: Napięcie za stacyjką może być niższe o kilkadziesiąt miliwoltów niż napięcie przed stacyjką czy na akumulatorze. Sprawdź napięcie po kolei od akumulatora do stacyjki. Jeżeli napięcie ginie na rozruszniku, problem może tkwić w niekontakcie na śrubie.
2. Kontrola masy rozrusznika: Problem może też stanowić masa rozrusznika. Rozrusznik bierze masę od silnika.
3. Bezpieczniki i włączniki bezpieczeństwa: Sprawdź bezpieczniki. Jeśli traktorek ma włącznik zapłonu pod siedzeniem kierowcy, sprawdź jego działanie i okablowanie, ponieważ współpracuje on ze stacyjką. Istnieje również przełącznik przystawki (PTO switch).
4. Badanie cewki zapłonowej i układu gaszenia: Napięcie w cewce indukuje się pod wpływem pola magnetycznego wytwarzanego przez magnes koła zamachowego i jest to całkowicie niezależny obwód. Przewód do gaszenia służy do zwarcia do masy. Jeżeli ma zwarcie, może to oznaczać zadziałanie jakiegoś zabezpieczenia, które trzeba zlokalizować.
5. Sprawdzenie akumulatora i rozrusznika: Jeśli rozrusznik nie kręci, a słychać tylko "pik" w stacyjce, może to wskazywać na problem z akumulatorem lub rozrusznikiem. Po uruchomieniu silnika, w zasadzie nie jest mu potrzebny akumulator.
6. Poszukiwanie schematu elektrycznego: W przypadku skorodowanych kabli lub niepewności co do podłączenia, poszukiwanie schematu elektrycznego traktora kosiarki jest kluczowe.

Tymczasowe Rozwiązania i Obejścia

W sytuacji awaryjnej, gdy stacyjka nie działa, traktorek można odpalić poprzez zetknięcie kabla idącego od rozrusznika z akumulatorem (jeśli problem leży po stronie stacyjki). Należy jednak pamiętać, że takie działanie może prowadzić do zgaśnięcia wszystkich kontrolek lub błędnego wskazania słabego akumulatora, nawet jeśli jest on nowy. W przypadku problemów z gaszeniem silnika, należy sprawdzić układ gaszenia i stacyjkę, gdyż to tam może tkwić problem. Jeśli po przekręceniu kluczyka słychać, że jeden przekaźnik działa, a drugi reaguje sporadycznie lub wcale, problem może leżeć w przekaźnikach lub płytce sterującej, co wymaga pomiarów i diagnostyki.
