Wysoka Temperatura w Ładowarkach JCB: Przyczyny i Rozwiązania dla Mostu i Skrzyni Biegów

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, ceniona za swoją wydajność i niezawodność. Jej prawidłowe działanie w dużej mierze zależy od utrzymania optymalnych temperatur pracy kluczowych podzespołów, takich jak skrzynia biegów, mosty napędowe oraz silnik. W tym artykule szczegółowo omówimy potencjalne przyczyny nadmiernego nagrzewania się tych elementów oraz przedstawimy metody diagnozy i rozwiązania problemów.

Przyczyny Nadmiernej Temperatury w Skrzyni Biegów

Wysoka temperatura w skrzyni biegów, zwłaszcza w małych ładowarkach, jest problemem często obserwowanym w okresach upalnego lata. Może ona prowadzić do poważnych uszkodzeń i wymaga szybkiej interwencji.

Przypadek Studyjny: JCB 3CX (1999) ze skrzynią PowerShift

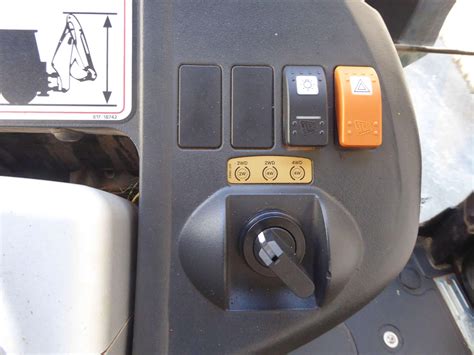

Zgłoszono problem z ładowarką JCB 3CX (rok produkcji 1999, skrzynia PowerShift 4-biegowa). Po remoncie skrzyni biegów, podczas którego wymieniono wszystkie tarczki, przekładki, uszczelniacze na tłokach i teflony, na 4. biegu maszyna po pewnym czasie zachowuje się tak, jakby hamowała, a skrzynia wręcz się gotuje. Olej staje się na tyle gorący, że nie da się go dotknąć. Na pozostałych biegach maszyna jedzie normalnie, a temperatura skrzyni jest w normie, da się jej dotknąć i przytrzymać ręką. Dodatkowo, po włączeniu 4. biegu w JCB 3CX zapala się kontrolka „żółw”. Taka sytuacja nie jest normalna i wskazuje na poważną usterkę.

Ogólne Przyczyny Wysokiej Temperatury Oleju w Skrzyni Biegów Małych Ładowarek

Istnieje kilka czynników, które mogą prowadzić do przegrzewania się skrzyni biegów:

• Nadmierna prędkość robocza: Częstym problemem jest nadmierna prędkość małych ładowarek. Może ona spowalniać proces anodowania oleju w amortyzatorze i powodować utratę jego odporności na korozję, co może doprowadzić do uszkodzenia uszczelki gumowej i znacznych strat, pomimo normalnej pracy mechanizmu zwrotnego maszyny.
• Nienormalne zmiany luzów między parami kinematycznymi: Gdy prędkość małej ładowarki jest zbyt duża, odstęp między paramami kinematycznymi może nienormalnie zmieniać się z powodu różnych współczynników rozszerzalności liniowej. Jeśli szczelina się zmieni, chlor gazowy z oleju amortyzatora może spowodować poważny wyciek. Jeśli szczelina zostanie zmniejszona, części prawdopodobnie utkną między sobą. Obecnie prędkość obrotowa stale rośnie, lepkość gumy silikonowej 107 do amortyzatorów małej ładowarki ulega ciągłym zmianom, wyciek gazowego chloru szybko obniża dno, a mgła w każdym mokrym punkcie ulega zniszczeniu, powodując uszkodzenie części tarcia części konstrukcyjnych, które mają zostać szybko dodane, a następnie prędkość obrotowa rośnie szybko i powoli.
• Niewłaściwa regulacja ciśnienia w układzie hydraulicznym: Ciśnienie wody w systemie może być źle wyregulowane. Zawór regulacji prędkości jest centralnym ośrodkiem hydraulicznego układu przeniesienia napędu, kontrolującym ciśnienie oleju roboczego wpływającego do układu. Jeżeli w częściach ciernych zaworu kątowego zaworu regulacji prędkości małej ładowarki brakuje ciśnienia lub zawór ciśnieniowy hydraulicznego przemiennika momentu obrotowego jest nieskuteczny lub zakleszczony i nie może pełnić roli buforującej, prowadzi to do niewystarczających rurociągów olejowych w hydraulicznym przemienniku momentu obrotowego i spadku ciśnienia wody.

Wysoka Temperatura w Moście Napędowym

Przegrzewanie się mostu napędowego, zwłaszcza przedniego, to kolejny częsty problem, który może dotknąć ładowarki JCB.

Przypadek Studyjny: Gorąca obudowa wałka atakującego

Po około pół godzinie jazdy obudowa wałka atakującego staje się gorąca, wręcz nie do dotknięcia, podczas gdy reszta mostu i zwolnice pozostają zimne. Olej w moście jest, był wymieniany miesiąc temu na oryginalny JCB, ten który zlano był czysty, bez opiłków, o normalnej barwie. Ciemniejszy był w piastach i tylnym moście. Dodatkowo, podczas jazdy przy średnich obrotach maszyna telepie, a na niższych obrotach i po 2000 obrotów robi się spokojnie. Słychać dzwonienie przedniego wału, co może wskazywać na luzy na krzyżakach, które można wyczuć ręką. Drgania te na pewno nie są od silnika, kabina również jest w porządku.

Potencjalne Przyczyny Przegrzewania się Mostu

Jeśli grzeje się sam wałek atakujący w moście, jest z nim coś nie tak. Olej odbiera ciepło z elementów mostu, a najbardziej grzejące się miejsce to punkt współpracy kół zębatych.

• Problemy z hamulcami: Jeśli most staje się bardzo gorący, a model posiada hamulce tylko w przednim moście, jest prawdopodobne, że hamulce nie do końca odbijają. Tarcze hamulcowe grzeją się, co powoduje mocne nagrzewanie się mostu. Chociaż wysoka temperatura może być normą podczas ciężkiej pracy, parzyć nie powinna. Płyn hamulcowy powinien być oryginalny i regularnie sprawdzany.
• Niewłaściwe właściwości oleju w moście: Olej w przednim moście mógł stracić swoje właściwości. Nawet jeśli olej został niedawno wymieniony na oryginalny, jego jakość i odpowiednie parametry są kluczowe dla efektywnego odbierania ciepła.
• Nieprawidłowa regulacja wałka atakującego: Problemem może być za duża ilość podkładek regulacyjnych pod łożyskiem na wałku atakującym. W efekcie sam wałek zostaje cofnięty do środka, a zęby współpracują w złym położeniu. Taka niewłaściwa regulacja luzu międzyzębnego prowadzi do nadmiernego tarcia i generowania ciepła. W jednym z przypadków, po usunięciu kilku podkładek, pozostawiając tylko tyle, aby zlikwidować luz wzdłużny wałka i po ponownym ustawieniu dyferencjału, problem został rozwiązany. Należy pamiętać, że dla danej maszyny, identyfikowanej po numerze seryjnym, występują różne opcje ilości zębów na wałku/kole talerzowym (np. 3 opcje), a każda z nich występuje w odmianie z zębami lewo- i prawoskrętnymi, co daje łącznie 6 możliwych kombinacji, wymagających precyzyjnego dopasowania i regulacji.
• Luzy na wale napędowym (krzyżaki): Wibracje podczas jazdy i dźwięk dzwonienia przedniego wału mogą wskazywać na luzy na krzyżakach. Można wyczuć na nich luz ręką. Chociaż to nie jest bezpośrednia przyczyna przegrzewania mostu, luzy te mogą generować dodatkowe obciążenia i towarzyszyć innym usterkom.

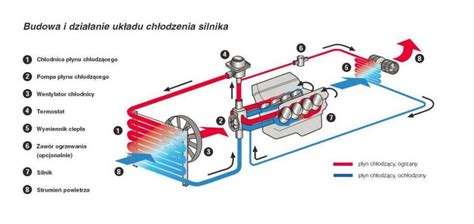

System Monitorowania Temperatury Silnika i Diagnostyka

Kluczowym elementem wpływającym na prawidłowe działanie JCB 3CX jest system monitorowania temperatury silnika. Koparko-ładowarka JCB 3CX to model zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃, co podkreśla znaczenie niezawodnego systemu chłodzenia.

Znaczenie Czujnika Temperatury Płynu Chłodzącego

Czujnik temperatury wody jest kluczowym elementem informacyjnym dla operatora koparko-ładowarki. Jego podstawowym zadaniem jest precyzyjny pomiar temperatury płynu chłodniczego i przekazanie tego sygnału do wskaźnika na desce rozdzielczej. Maszyny JCB 3CX wyposażone są w przyrządy kontrolno-pomiarowe, w tym czujnik i wskaźnik temperatury płynu chłodzącego.

Symptomy Awarii Czujnika Temperatury Silnika

Awaria czujnika temperatury może objawiać się na kilka sposobów:

• Wskaźnik temperatury nie podnosi się w ogóle.
• Wskaźnik temperatury od razu po uruchomieniu silnika idzie na maksimum.
• Wskaźnik pokazuje niestabilne, "skaczące" wartości.

Te symptomy są klasycznymi oznakami uszkodzonego czujnika temperatury. W przypadku problemów z działaniem wskaźnika temperatury, najczęstszą przyczyną jest właśnie awaria czujnika, która może skutkować brakiem aktywacji sygnałów ostrzegawczych lub wejściem silnika w tryb awaryjny.

Potencjalne Przyczyny i Metody Diagnostyki Wahającej się Temperatury Silnika

Czasami operatorzy zgłaszają problemy z wahającą się temperaturą silnika, która "skacze" do czerwonego pola, a następnie wraca do normy. Oto potencjalne przyczyny i sposoby diagnozy:

Możliwe Przyczyny:

• Uszkodzony czujnik temperatury: Jest to najczęstsza przyczyna niestabilnych wskazań.
• Problemy z połączeniami elektrycznymi: Korozja lub przetarcie wiązki elektrycznej prowadzącej do czujnika może powodować fałszywe odczyty.
• Uszkodzony termostat: Może powodować gwałtowne wahania temperatury, jeśli nie otwiera się lub nie zamyka prawidłowo.

Metody Diagnostyki:

• Sprawdzenie czujnika temperatury: Jeśli temperatura "skacze" w sposób niekontrolowany, problemem mogą być połączenia elektryczne lub sam czujnik. Można spróbować podłączyć przewód do czujnika bezpośrednio do masy lub przez rezystor, a następnie pojeździć po nierównościach. Jeśli wskazania się ustabilizują, czujnik prawdopodobnie wymaga wymiany.
• Inspekcja wiązki elektrycznej: Częstym miejscem uszkodzenia wiązki jest peszel w okolicach termostatu lub pompy wtryskowej. Kable mogą ocierać się o elementy silnika, prowadząc do zwarcia i fałszywych wskazań. Należy dokładnie sprawdzić stan przewodów w typowych miejscach przetarć, takich jak okolice rurki pierwszego wtrysku.
• Kontrola termostatu: Jeśli skoki temperatury są bardzo gwałtowne, warto sprawdzić działanie termostatu.

Charakterystyka Silnika i Układu Chłodzenia JCB 3CX

Koparko-ładowarka JCB 3CX standardowo wyposażona jest w silnik wysokoprężny Perkins 1004-40T o pojemności 4 litrów i 4 cylindrach. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co przekłada się na minimalne zużycie paliwa przy zachowaniu wysokiej wydajności. W silniku zintegrowany jest filtr wody. Zastosowano skuteczny system chłodzenia i turbodoładowanie. Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich jego węzłów i agregatów, co ułatwia codzienną kontrolę, konserwację i naprawy.
