Wózek widłowy: Kompleksowy przewodnik po zastosowaniach, typach i bezpieczeństwie

Wózek widłowy, znany również jako wózek jezdniowy podnośnikowy, to mechaniczny pojazd kołowy, napędzany silnikiem, zaprojektowany do podnoszenia, transportowania oraz układania ciężkich ładunków. Jest to niezastąpione narzędzie w wielu sektorach przemysłu i handlu, zwłaszcza tam, gdzie wymagany jest ciężki transport na stosunkowo krótkie odległości. Dzięki swojej wszechstronności, wózki widłowe znacząco ułatwiają procesy logistyczne i budowlane.

Znaczenie wózków widłowych w różnych sektorach przemysłu jest ogromne. W logistyce umożliwiają szybkie zarządzanie towarami, w budownictwie przyspieszają procesy pracy, a w przemyśle spożywczym zapewniają bezpieczny transport żywności. Wózki są niezastąpione wszędzie tam, gdzie konieczne jest przetransportowanie ciężkich przedmiotów z jednego miejsca na drugie, na przykład w magazynach, gdzie towary są przechowywane na wysokich półkach.

Historia wózków widłowych sięga początku XX wieku, kiedy zaczęto je wykorzystywać w magazynach i fabrykach, aby ułatwić pracę przy załadunku i rozładunku towarów. Zostały one zaprojektowane tak, aby były nie tylko wydajne, ale także bezpieczne dla operatora.

Budowa i kluczowe komponenty wózka widłowego

Choć istnieje wiele różnych rodzajów wózków widłowych, wszystkie składają się z kilku podstawowych elementów, które zapewniają ich funkcjonalność i bezpieczeństwo. Ich konstrukcja musi być bardzo solidna i wytrzymała, by mogły transportować i unosić ciężkie ładunki, często na kilkanaście metrów.

Podstawowe elementy konstrukcji

• Podwozie na kołach: Odpowiada za przemieszczanie się wózka po różnych powierzchniach. W zależności od modelu, wózki mogą być wyposażone w różne rodzaje opon - od pełnych, przez dmuchane, do specjalnych opon nieślizgających.
• Stalowa rama: Stanowi szkielet wózka, zapewniając jego stabilność i wytrzymałość.
• Maszt: Podstawowy element, który pozwala na podnoszenie i opuszczanie ładunków. Za pomocą specjalnych siłowników hydraulicznych operator jest w stanie kontrolować wysokość, na jakiej znajdują się widły.
• Widły: Kluczowy element w budowie wózka widłowego, służący do podtrzymywania i manewrowania ładunkami. Są to stalowe elementy, mocowane do masztu, zapewniające bezpieczne i stabilne podniesienie i przemieszczenie ciężarów. Posiadanie odpowiedniego typu wideł jest niesamowicie ważne dla efektywności i bezpieczeństwa pracy.
• Płyta czołowa (karetka): Niezwykle ważny komponent, który można określić jako serce mechanizmu podnoszenia. To właśnie na niej zamocowane są widły. Karetka porusza się w górę i w dół po maszcie, umożliwiając podnoszenie, opuszczanie oraz przemieszczanie ładunków.
• Łańcuchy: Istotny element w konstrukcji urządzenia, pełniący kluczową rolę w mechanizmie podnoszenia. Stosowane są przede wszystkim w maszcie wózka widłowego, gdzie umożliwiają podniesienie i opuszczenie wideł, a w rezultacie transportowanie ciężarów.
• Przeciwwaga: Umieszczona na tyle wózka, zapewnia jego stabilność podczas podnoszenia i transportowania ładunków.
• Krata ochronna z płaskowników metalowych: Zabezpiecza operatora przed spadającymi ładunkami.
• Klatka bezpieczeństwa: Dodatkowe zabezpieczenie dla operatora.
• Otwarta kabina z panelem sterującym: Wyposażona w kierownicę, dźwignie i pedały, umożliwia operatorowi kontrolę nad wózkiem.

Układy mechaniczne

Jak każdy pojazd, wózek widłowy nie funkcjonowałby poprawnie bez odpowiednio działających układów mechanicznych. Wśród najważniejszych znajdują się:

• Układ napędowy: Zapewnia ruch wózka. Może być niskoprężny (benzynowy lub LPG), wysokoprężny (zasilany olejem napędowym) lub elektryczny.
• Układ przeniesienia napędu: Odpowiada za przekazywanie mocy z silnika na koła.
• Układ hamulcowy: Kluczowy dla bezpieczeństwa, umożliwia skuteczne zatrzymanie wózka.
• Układ kierowniczy: Zapewnia precyzyjne manewrowanie wózkiem.
• Układ hydrauliczny: Odpowiada za działanie siłowników masztu i ruch wideł.
• Układ podnoszenia: Związany z podstawową funkcją wózków widłowych, jaką jest unoszenie ciężkich ładunków na dużą wysokość.
• Układ elektryczny: Zapewnia zasilanie i sterowanie różnymi funkcjami wózka.

Akcesoria dodatkowe zwiększające funkcjonalność

Wózki widłowe mogą być wyposażone w szereg akcesoriów, które zdecydowanie poprawiają ich funkcjonalność i rozszerzają zakres zastosowań:

• Kosz do wózka widłowego: Umożliwia bezpieczny transport osób na większą wysokość, co jest przydatne podczas kontrolowania ładunków, przeprowadzania inwentaryzacji czy prac remontowych.
• Trawers do wózka widłowego: Umożliwia przenoszenie ładunków, które ze względu na swój kształt, wymiar czy wagę nie mogłyby być przewiezione na tradycyjnych widełkach. Pozwala również na przenoszenie kilku palet jednocześnie.
• Łyżka do wózka widłowego: Uniwersalne narzędzie, które zwiększa wszechstronność pojazdu, rozszerzając jego zastosowanie na nowe obszary.

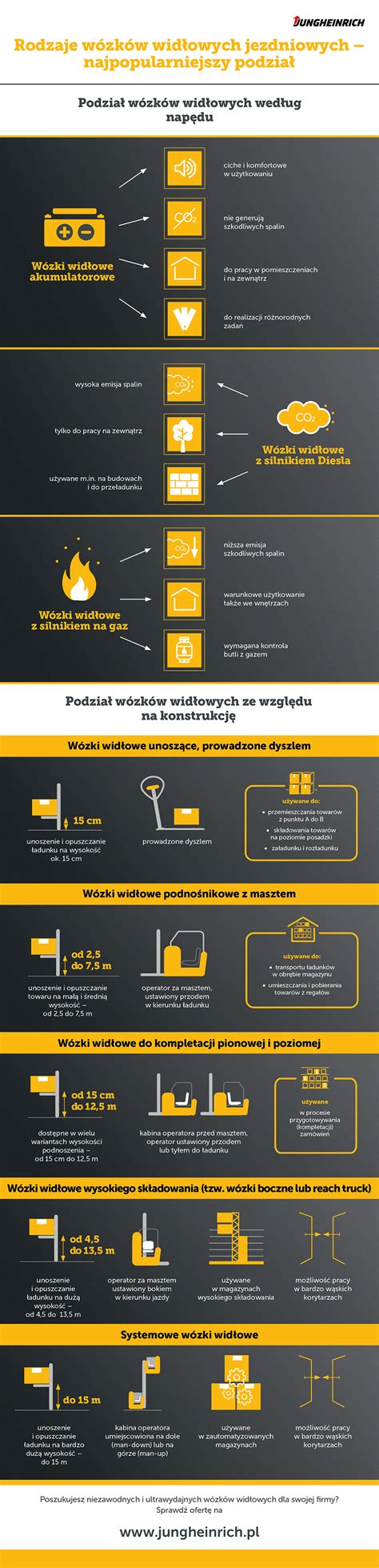

Typy wózków widłowych: Klasyfikacja i zastosowanie

Wyróżniamy kilka podstawowych rodzajów wózków widłowych, które można podzielić według różnych kryteriów: rodzaj napędu, budowa, zastosowanie oraz możliwości manipulowania ładunkiem. Niezależnie od konkretnego modelu, każdy wózek widłowy jest zaprojektowany i zbudowany tak, aby zminimalizować ryzyko wypadków przy pracy z ciężkimi ładunkami.

Klasyfikacja według rodzaju napędu

Rodzaj napędu to jedna z najważniejszych klasyfikacji, która umożliwia wskazanie, w jakich warunkach i w jakich dokładnie miejscach poszczególne rodzaje wózków widłowych mogą być bezpiecznie i efektywnie stosowane. Zdecydowanie najważniejszą kwestią w tym przypadku jest generowanie spalin.

• Wózki widłowe z silnikiem Diesla (wysokoprężne): Charakteryzują się największym poziomem zanieczyszczeń, dlatego używa się ich w zasadzie wyłącznie na zewnątrz, np. na placach budowy, w miejscach przeładunkowych, na otwartych składowiskach. Są popularnym wyborem ze względu na wysoką moc i zdolność do pracy w trudnych warunkach.
• Wózki widłowe na gaz (niskoprężne - LPG, LPG/benzyna): Zaliczane do urządzeń spalinowych, ale emitują znacznie "czystsze" i mniej szkodliwe spaliny. Mogą być używane nie tylko na zewnątrz, ale pod pewnymi warunkami (dobra wentylacja, stała kontrola butli z gazem) także w pomieszczeniach. Łączą zalety wózków spalinowych i elektrycznych, oferując większą moc niż elektryczne przy niższej emisji niż diesel.
• Elektryczne wózki widłowe (akumulatorowe): Są pojazdami na prąd, które nie generują żadnych szkodliwych spalin. Dzięki temu z powodzeniem można z nich korzystać w każdym pomieszczeniu, bez względu na rodzaj zastosowanej w nim wentylacji. Są idealnym rozwiązaniem dla zamkniętych przestrzeni, takich jak hale produkcyjne, magazyny czy sklepy wielkopowierzchniowe. Charakteryzują się cichym działaniem, co wpływa na komfort operatora.

Klasyfikacja według cech użytkowych i konstrukcji

• Wózki unoszące: Umożliwiają unoszenie i opuszczanie towaru przy pomocy wideł, niewiele ponad podłogę. Świetnie sprawdzają się do "obsługi" ciężkich ładunków, z którymi nie radzą sobie standardowe urządzenia ręczne. Używane są przeważnie do przemieszczania towarów z punktu A do punktu B lub składowania na posadzce. Wózki unoszące tradycyjnie, również nazywane wózkami widłowymi, tak naprawdę nie klasyfikują się jako wózki jezdniowe podnośnikowe w rozumieniu UDT.
• Wózki podnośnikowe (masztowe): Przeznaczone do umieszczania towarów w regałach, z łatwością poradzą sobie z uniesieniem załadunku na duże wysokości, nawet do kilkunastu metrów. Muszą być odpowiednio dobrane do zadań pod względem konkretnych parametrów technicznych (maksymalny udźwig i wysokość podnoszenia).
• Wózki wysokiego składowania: Wykorzystywane w magazynach wysokiego składowania, pozwalają efektywnie wykorzystać wysokie regały do składowania towaru. Znane są także jako wózki boczne lub reach-truck, charakteryzujące się położeniem kabiny operatora, które wymusza na nim siedzenie bokiem do kierunku jazdy.
• Systemowe wózki widłowe: Pracują na sporych wysokościach - nawet kilkunastu metrów, często w wąskich korytarzach. Można je podzielić m.in. ze względu na umiejscowienie kabiny operatora (na dole - man down lub na górze - man up), a także na wózki wielokierunkowe (np. trójstronne) i dwustronne.
• Wózki do kompletacji pionowej i poziomej: Służą do przygotowywania zamówień, zbierania i łączenia poszczególnych towarów. Występują w wielu wersjach, zróżnicowanych pod względem wysokości podnoszenia.
• Wózki terenowe: Dedykowane do pracy na placach budowy i innych trudnych terenach, charakteryzują się większą siłą, stabilnością i wytrzymałością.
• Wózki z wysuwanym masztem (retrak): Umożliwiają przewóz długich ładunków.
• Wózki czołowe: Najczęściej spotykany typ wózków widłowych.
• Wózki czołowo-boczne (obustronne) i boczne (jednostronne/dwustronne): Specjalistyczne maszyny przeznaczone do składowania towarów na dużych wysokościach, z operatorem siedzącym bokiem do kierunku jazdy.
• Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek kompetencyjny/specjalizowany).
• Wózki platformowe: Służą do transportu ładunków na platformie.
• Wózki ciągnikowe: Przeznaczone do ciągnięcia lub pchania innych pojazdów lub ładunków.
• Wózki z ruchomym masztem.

Klasyfikacja pod względem dozoru technicznego

Zgodnie z definicją Urzędu Dozoru Technicznego, wózki jezdniowe podnośnikowe to maszyny przeznaczone do podnoszenia ładunku i jego transportu na krótkich dystansach.

• Podlegające pod dozór techniczny UTB (Urządzenia Transportu Bliskiego): Wózki jezdniowe podnośnikowe (zwane widłakami lub wózkami widłowymi), wyposażone w mechaniczny napęd podnoszenia. Do tej kategorii należą m.in. wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem, wózki bramowe, czołowo-boczne, boczne, platformowe z masztem wewnętrznym, z masztem wewnętrznym obejmującym ładunek, czołowe.
• Niepodlegające pod dozór techniczny: Wózki platformowe (naładowane), wózki ciągnikowe (ciągnące/pchające), wózki unoszące - te, które nie dysponują mechanizmem podnoszenia za pomocą napędu mechanicznego.

Klasyfikacja pod względem sposobu kierowania

• Wózki prowadzone przez operatora (prawostronne).
• Wózki podestowe: Operator stojąc na podeście, kieruje wózkiem.
• Wózki z fotelem dla kierowcy: Operator spoczywając na fotelu znajdującym się na wózku, kieruje nim.
• Wózki sterowane zdalnie: Kierowane przez system automatyczny.

Wózki widłowe a ładowarki teleskopowe

W kategorii usług dźwigowych i podnośnikowych docenia się operatorów posiadających specjalne uprawnienia. Chociaż wózki widłowe są powszechnie stosowane, na placach budowy i w innych trudnych warunkach coraz częściej wykorzystuje się ładowarki teleskopowe.

Nowoczesna ładowarka teleskopowa pełni funkcje wielu pojazdów i maszyn, między innymi podnośnika koszykowego, kosiarki, pługu, siewnika lub właśnie wózka widłowego. Są wielozadaniowe i uniwersalne, dzięki czemu z powodzeniem można stosować je w rolnictwie, leśnictwie oraz przemyśle różnego typu.

Różnice konstrukcyjne i funkcjonalne

• Ładowarki teleskopowe sztywnoramowe: Kabina operatora oraz teleskop są połączone sztywnie z modułem jazdy i nie mogą przemieszczać się w poziomie. Posiadają jedną parę podpór (tylko z przodu) albo nie mają ich wcale.
• Ładowarki teleskopowe obrotowe: Wyposażone są w obrotnice, która pomaga kabinie operatora wraz z teleskopem obracać się w poziomie nawet o 360°. Posiadają podpory przednie i tylne, a ciężar załadunku obciąża raz bok, innym razem tył, a kolejnym razem przód urządzenia.

Firmy inwestują w nabycie ładowarki teleskopowej z uwagi na jej uniwersalność i funkcjonalność. Dodatkowo, uprawnienia na ładowarkę teleskopową pozwalają na obsługę wózków widłowych oraz jej wszystkich pochodnych. W porównaniu z wózkami widłowymi, uprawnienia na nie pozwalają tylko na wykorzystanie wyłącznie wózka widłowego. Popularność wózków widłowych spadła na rzecz prestiżowych ładowarek teleskopowych.

Jak wybrać odpowiedni wózek widłowy?

Dobrze dobrany wózek widłowy to mniej przestojów, stabilne tempo i bezpieczne stanowisko operatora. Warto poświęcić czas na analizę udźwigu, kół, ergonomii i serwisu, bo te decyzje procentują w całym łańcuchu produkcji. Przy wyborze wózka widłowego należy wziąć pod uwagę wiele czynników, aby dopasować sprzęt do specyficznych potrzeb firmy.

Kluczowe kryteria wyboru

• Nośność i udźwig resztkowy: Nośność katalogowa spada wraz z wysokością podnoszenia, wysunięciem środka ciężkości i masą osprzętu. Należy przeanalizować typy ładunków, ich gabaryty oraz to, czy wymagany jest uchwyt, pozycjoner lub przesuw boczny. Trzeba sprawdzić udźwig resztkowy przy docelowej wysokości składowania i z wybranym osprzętem.
• Warunki pracy: Oceń nachylenia ramp, częstotliwość startów i hamowań oraz średni dystans przejazdów. Przy pracy wielozmianowej rozważ napęd elektryczny z szybkim ładowaniem lub wymianą baterii.
• Trwałość i materiały: Zwróć uwagę na jakość stali ramy i masztu oraz na łożyska i sworznie o wysokiej trwałości. Malowanie proszkowe z warstwą epoksydową podnosi odporność na zarysowania i korozję. W strefach wilgotnych i mytych warto stosować elementy ocynkowane oraz śruby i osłony o podwyższonej odporności. W przemyśle spożywczym i farmacji sprawdzają się komponenty z materiałów odpornych na środki myjące.
• Rodzaj opon i kół: Koła poliuretanowe są idealne na gładkie posadzki. Większa średnica i szerokość poprawiają płynność na nierównościach i zmniejszają naciski jednostkowe. Specjalne opony non-marking są rozwiązaniem dla miejsc, w których ważne jest, aby nie zostawiać śladów na podłożu.
• Ergonomia i komfort operatora: Sprawdź fotel z zawieszeniem i pełną regulacją oraz niski próg wejścia. Dobre ułożenie pedałów i kierownicy z lekkim wspomaganiem ogranicza obciążenie nadgarstków i pleców. Mini dźwignie lub joystick przy podłokietniku skracają ruchy rąk. Kabina z ogrzewaniem lub klimatyzacją stabilizuje komfort w zmiennych warunkach. Oświetlenie LED, kamera cofania i maszt o dobrej widoczności ułatwiają precyzję manewrów. Warto rozważyć obracany fotel do jazdy tyłem oraz platformy antypoślizgowe.
• Bezpieczeństwo operacyjne: W praktyce oznacza to kontrolę obecności operatora, blokadę jazdy bez zapiętego pasa, ograniczanie prędkości w zakrętach i z ładunkiem, a także czujniki przeciążenia masztu. Przydatne są sygnały dźwiękowe i świetlne, oświetlenie strefowe oraz projekcyjne punkty ostrzegawcze.
• Serwis i konserwacja: W pracy ciągłej dobrze sprawdza się zdalna diagnostyka i telematyka z alertami serwisowymi. Ustal harmonogram przeglądów zgodny z intensywnością pracy. Wprowadź krótką checklistę dzienną operatora, obejmującą widły, łańcuchy, koła, hamulce i wycieki. Zaplanuj inspekcje baterii i ładowarek, czyszczenie filtrów oraz kontrolę rolek masztu.
• Dostosowanie do infrastruktury: Sprawdź szerokość korytarzy i minimalny promień zawracania. Zmierz wysokość wolnych prześwitów oraz wymaganą wysokość podnoszenia. Oceń potrzebę wolnego skoku przy pracy pod sufitami, antresolami lub w kontenerach. Dobierz długość wideł do palet i pojemników używanych na linii. Rozważ przesuw boczny, pozycjoner wideł, chwytaki lub widły z regulacją, aby skrócić czas cyklu.
• Koszty eksploatacji i opłacalność inwestycji: Uwzględnij koszt energii lub paliwa, przeglądy i części, opony, baterie, serwis oraz ryzyko przestojów. Porównaj zakup, leasing i wynajem z pełnym serwisem. Oceń wpływ wyższej prędkości podnoszenia lub lepszej ergonomii na liczbę cykli w godzinie.

W doborze optymalnego typu wózka widłowego o właściwych parametrach pomaga sprzedawca urządzenia lub firma, która oferuje wynajem tego rodzaju sprzętu. Warto korzystać z cennych porad specjalistów w tej dziedzinie.

Bezpieczeństwo i eksploatacja wózków widłowych

Zapewnienie bezpieczeństwa podczas używania wózków widłowych jest kluczowe, ponieważ mogą one stanowić zagrożenie w przypadku niewłaściwego użytkowania. Każdy wózek widłowy powinien być wyposażony w diagram udźwigu, który uwzględnia wysokość podnoszenia ładunku oraz środek ciężkości na widłach.

Zasady bezpiecznej pracy

• Operatorzy muszą posiadać specjalne uprawnienia wydawane przez Urząd Dozoru Technicznego po zdaniu egzaminu. Do obsługi i egzaminu UDT przygotowują specjalistyczne kursy zawodowe.
• Operatorzy muszą znać funkcje maszyn, które obsługują, oraz przestrzegać szczegółowych norm bezpieczeństwa.
• Obciążenie należy przewozić przy ustawieniu wideł 30 centymetrów powyżej nawierzchni i maszcie pochylonym na operatora.
• Regularne przeglądy techniczne są konieczne do utrzymania wózka widłowego w dobrym stanie technicznym. Systematyczne inspekcje pozwalają wykrywać i naprawiać usterki zanim staną się poważnymi problemami.
• Operatorzy powinni zawsze nosić odpowiednią odzież ochronną, zachowywać ostrożność podczas manewrowania oraz unikać przeciążania wózka.
• Współczesne wózki widłowe są wyposażone w zaawansowane systemy wspomagające, takie jak systemy stabilizacji, automatyczne hamulce oraz czujniki przeciążenia.
• Nowoczesne technologie umożliwiają monitorowanie i zarządzanie flotą wózków widłowych w czasie rzeczywistym, co pozwala na śledzenie stanu technicznego sprzętu, analizę efektywności pracy oraz optymalizację wykorzystania zasobów.

Cykl życia wózka widłowego podzielony jest na kilka etapów: produkcja, eksploatacja zgodna z zasadami bezpieczeństwa i higieny pracy oraz utylizacja, która musi być przeprowadzona w środowiskowo bezpieczny sposób.
