Budowa traktorka typu SAM to wyzwanie inżynieryjne, które cieszy się dużą popularnością wśród majsterkowiczów. Jedną z najczęściej wybieranych konfiguracji jest wykorzystanie silnika z Fiata 126p (popularnego „Malucha”) połączonego ze skrzynią biegów z samochodu dostawczego Żuk. Taka jednostka napędowa oferuje odpowiedni stosunek mocy do masy oraz łatwość serwisowania.
Techniczne aspekty łączenia podzespołów

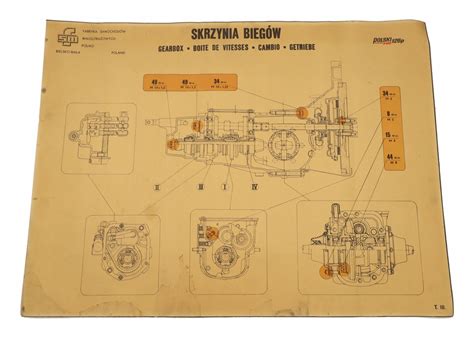

Kluczowym wyzwaniem przy budowie jest mechaniczne połączenie wałków sprzęgłowych obu skrzyń. Najczęściej stosowaną metodą jest wykonanie specjalnego adaptera (kryzy) dopasowanej do otworów montażowych silnika i skrzyni.
- Adapter: Zwykle wykonuje się go z blachy o grubości do kilku centymetrów.
- Wałki sprzęgłowe: Wymagają skrócenia i obróbki mechanicznej. Często skraca się wałek sprzęgłowy Malucha, szlifując go na kształt sześciokąta, a w skróconym wałku skrzyni Żuka wykonuje się odpowiednie gniazdo.
- Sprzęgło: Często wykorzystuje się kompletne sprzęgło z Fiata 126p lub hybrydę tarczy z Żuka i docisku z Malucha.
Warto pamiętać, że mechanizm różnicowy w skrzyni Malucha jest w takich konstrukcjach często blokowany lub usuwany, aby zwiększyć trwałość przeniesienia napędu.
Konstrukcja ramy i podwozia
Budowy pojazdu nie należy zaczynać od samej ramy. Najpierw kompletuje się główne podzespoły (most, skrzynia, silnik), ustawia je w osi, a dopiero potem „obudowuje” konstrukcję ramą, zazwyczaj wykonaną z solidnych ceowników.
| Element | Typowe pochodzenie |
|---|---|
| Most tylny | Żuk (często skracany) |
| Zwrotnice i układ kierowniczy | Żuk |
| Koła przednie | Fiat 126p / Trabant |
| Koła tylne | Żuk / przyczepy rolnicze z oponami „jodełka” |

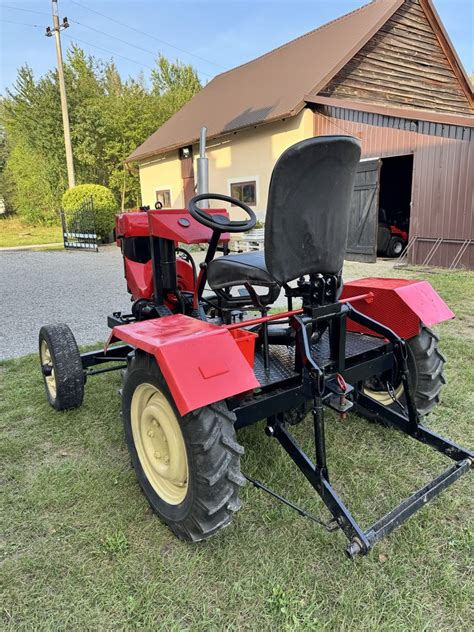

Osprzęt i możliwości rozbudowy
Traktorki SAM często wyposażane są w dodatkowe funkcje, które czynią je maszynami uniwersalnymi:
- Hydraulika siłowa: Możliwość montażu pompy (np. od wózka widłowego lub wspomagania Audi) oraz rozdzielacza dwusekcyjnego pozwala na obsługę podnośnika i osprzętu.
- Odśnieżarki wirnikowe: Konstrukcje własne z napędem paskowym lub hydraulicznym, często z kierowanym wylotem śniegu.
- Kosiarki rotacyjne: Dwu-bębnowe urządzenia mocowane z przodu, napędzane paskiem rozrządu.
Informacje o mikrociągniku Dzik 2
W kontekście maszyn jednoosiowych, legendarną konstrukcją jest Dzik 2 produkowany przez Gorzowski Zakład Przemysłu Maszyn Leśnictwa. Warto zwrócić uwagę na oryginalne tabliczki znamionowe, które często są poszukiwane przez renowatorów. Komplet tabliczek zazwyczaj obejmuje:
- Tabliczkę znamionową pojazdu (nr podwozia, rok budowy).
- Tabliczkę silnika (Polmo Bielsko-Biała).
- Schemat biegów i instrukcję blokady kół.
Historycznie Dzik 2 był maszyną o prostej budowie, wyposażoną w silniki typu S-261C (8,5 KM) lub S-82, chłodzone powietrzem. Choć niektóre egzemplarze były modyfikowane przez użytkowników (np. przeróbki z wersji trójkołowej na czterokołową), oryginalna dokumentacja techniczna pozostaje cennym źródłem wiedzy dla pasjonatów.
