Budowa i zasada działania układu kierowniczego

Wprowadzenie do układu kierowniczego

Nie każdy samochód jest taki sam. W każdym znajdziemy jednak parę niemal identycznych części, które są niezbędne do prawidłowego działania pojazdu. Jedną z nich jest cały układ kierowniczy. Bez niego niemożliwa byłaby jazda samochodem, nie spełniałby on zatem swojej podstawowej roli i funkcji.

Elementy składowe układu kierowniczego

Każdy układ kierowniczy składa się z kilku kluczowych elementów. Pierwszym z nich, widocznym w kabinie kierowcy, jest koło kierownicy. Dzięki niemu możliwy jest skręt kół pojazdu.

Kolejnym elementem jest kolumna kierownicy, z jednej strony bezpośrednio połączona z kołem kierownicy, z drugiej - z przekładnią kierowniczą i jej obudową. W ich pobliżu zamontowane jest również ramię kierownicze, które pośredniczy w procesie przenoszenia obrotu kierownicy na koła skrętne.

Drugim podstawowym mechanizmem w układzie kierowniczym jest mechanizm zwrotniczy. Kluczowe części umożliwiające jego pracę to przede wszystkim wszelkie dźwignie, cięgna, tuleje, a także zwrotnice. W jego skład wchodzi zatem zwrotnica z dźwigniami na sztywnej osi, drążek i dźwignia kierownicza.

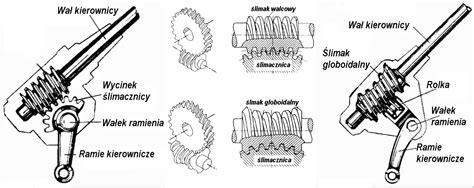

Przekładnia kierownicza - serce układu

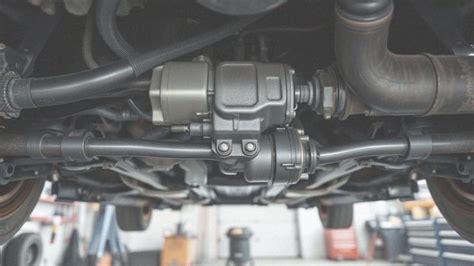

Ruch pojazdu nie byłby możliwy bez sprawnej maglownicy, czyli przekładni kierowniczej. Przekładnia kierownicza może występować w samochodzie w różnych odsłonach. Wciąż najbardziej popularne są najprostsze pod względem budowy przekładnie zębatkowe.

W procesie przełożenia ruchu kierownicy na skręt kół bierze w tym przypadku udział listwa z kołem zębatym. Działanie maglownicy opiera się na połączeniu kinematycznym wałka kolumny kierowniczej, zakończonego zębnikiem o zębach skośnych, z listwą zębatą. Ruch obrotowy wałka powoduje ruch postępowy zębatki, do której przymocowane są drążki poprzeczne. Układ taki charakteryzuje się małymi oporami ruchu i zwartą budową.

Rodzaje przekładni zębatkowych

Wyróżniamy kilka podstawowych odmian przekładni zębatkowej, które cechują się ustawieniem zębnika względem listwy (na środku lub przesunięty) oraz miejscem mocowania ramion (na jednym końcu, na obu końcach i w środku listwy zębatej). Rozwiązanie konstrukcyjne jest zależne przede wszystkim od ilości miejsca na mechanizm kierowniczy, którego w przypadku samochodów z silnikiem z przodu i przednim napędem jest niewiele.

Sprzężenie kół kierowanych poprzez przekładnię zębatkową charakteryzuje się także częstym przekazywaniem wymuszeń od drogi na kierownicę. Z jednej strony pozwala to kierowcy na dobre czucie pojazdu, z drugiej - może powodować pewien dyskomfort.

Klasyczna przekładnia kierownicza z drążkami poprzecznymi

Najczęstszym rozwiązaniem jest mocowanie krótkich drążków poprzecznych do końców listwy zębatej i przesunięcie lub skierowanie zębnika w stronę kierownicy. Powodem stosowania tego rozwiązania jest względnie duża niezawodność i prostota, a co za tym idzie - także niższa cena.

W przypadku potrzeby umieszczenia przekładni stosunkowo wysoko stosuje się mocowanie długich drążków poprzecznych w środku listwy zębatej. Ze względu na długość elementów przenoszących siły, kierowanie pojazdem, w którym zastosowano takie rozwiązanie, jest mniej precyzyjne.

Zasada działania układu kierowniczego

Warto zastanowić się, jak działa układ kierowniczy, ze względu na jego wzmożoną eksploatację podczas każdej jazdy samochodem. Prawidłowe użycie oraz skrupulatnie wykonywany serwis układu kierowniczego pozwoli uniknąć poważnych awarii samochodu.

Ponieważ maglownica jest częścią, którą w samochodzie podczas jazdy używamy bez przerwy, narażona jest na oddziaływanie dużych sił. Gdy skręcamy kierownicą, impuls świadczący o ruchu biegnie za pośrednictwem kolumny kierownicy aż do przekładni kierowniczej. Ruch przekazany zostaje do ramienia kierowniczego, a stamtąd wędruje do mechanizmu zwrotniczego. Dopiero w tym momencie następuje oczekiwany i pożądany przez kierowcę skręt kół. Ramię oddziałuje bezpośrednio na drążek kierowniczy, a on decyduje o tym, w jakim stopniu poruszy kołami.

Wspomaganie układu kierowniczego

Konstruktorzy od lat pracowali nad ułatwieniem prowadzenia pojazdów. Zwiększona masa aut oraz dążenie do komfortu wymagały nowych rozwiązań. Dlatego wspomaganie kierownicy w aucie stało się koniecznością.

Rodzaje wspomagania

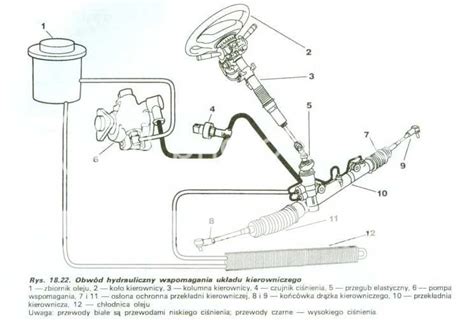

• Wspomaganie hydrauliczne: Było standardem przez lata. Jego sercem jest pompa wspomagania układu kierowniczego, która tłoczy olej pod wysokim ciśnieniem. Taki układ działa nieprzerwanie, niezależnie od potrzeby wspomagania, co generuje straty mocy silnika i może zwiększać zużycie paliwa. Wyróżniamy pompy łopatkowe (najpopularniejsze), zębowe i promieniowe.
• Elektryczne wspomaganie układu kierowniczego (EPS): System EPS pobiera energię tylko wtedy, gdy jest to konieczne, co oznacza mniejsze zużycie paliwa i niższe emisje. Kluczowe elementy to czujnik pozycji i momentu, centralka sterująca oraz silnik elektryczny. Pozwala kierowcy wybrać tryb wspomagania, na przykład "City", ułatwiający manewrowanie przy niskich prędkościach.
• Aktywny układ kierowniczy (Active Steering firmy BMW): Innowacyjne rozwiązanie, które dynamicznie zmienia przełożenie układu kierowniczego w zależności od prędkości pojazdu. Przy niskich prędkościach kierownica jest lżejsza, a przy wysokich staje się bardziej precyzyjna. System integruje się z innymi technologiami, takimi jak ABS, ESP oraz DSC.

Typowe usterki i objawy problemów z układem kierowniczym

Usterki układu kierowniczego zdarzają się dosyć często ze względu na wysoki poziom eksploatacji tych części. Niegroźne usterki nie są na szczęście trudne do usunięcia.

Objawy zużycia maglownicy i innych elementów

• Stuki podczas skręcania lub jazdy po nierównościach.
• Kłopoty z kierowaniem, uczucie "pływania" pojazdu.
• Nieprawidłowe działanie lub brak wspomagania kierownicy.
• Wilgoć na maglownicy lub widoczne wycieki płynu wspomagania.
• Nadmierne luzy na kierownicy, co może prowadzić do utraty sterowności.
• Wibracje na kierownicy.
• Hałas podczas skręcania (zgrzytanie, stukanie).
• Zapach spalonego oleju (w przypadku wspomagania hydraulicznego).
• Nierównomierne zużycie opon.

Dwa ostatnie symptomy (wilgoć/wycieki) kategorycznie nie mogą zostać zbagatelizowane, ponieważ świadczą o znacznym zużyciu przekładni kierowniczej, a jazda z zepsutą maglownicą stwarza ogromne ryzyko.

Gdy układ kierowniczy nie działa w sposób prawidłowy, mamy wrażenie, że nasz samochód nas „nie słucha”. Traci sterowność, przyczepność, zbacza z obranego toru jazdy.

Naprawa i regeneracja układu kierowniczego

Zdając sobie sprawę z ilości ruchów, które wykonujemy kierownicą podczas każdej podróży samochodem, oczywista wydaje się konieczność kontroli stanu układu kierowniczego. Jeśli jednak zaniedbamy stan maglownicy, nie musimy bardzo się martwić.

W wielu warsztatach i serwisach samochodowych możemy skorzystać z oferty, jaką jest regeneracja maglownicy. Polega ona na demontażu wszystkich części przekładni, usunięciu ich usterek lub wymianie elementu na nowy i ponownym montażu.

W przypadku traktorów ogrodowych, na przykład marki MTD, gdy kierownica się kleszczy i przeskakuje na zębatce, można rozważyć naprawę polegającą na wymianie poszczególnych części lub zastosowaniu alternatywnych rozwiązań. Znanym przykładem jest wymiana zużytej tulejki, w której pracuje wałek kierownicy, na wykonaną z teflonu - materiału trwałego, odpornego na odkształcenia i niewymagającego smarowania. Alternatywnie można zastosować rozwiązania na łożyskach, jednak teflonowe wkładki mogą okazać się bardziej efektywne w dłuższej perspektywie.

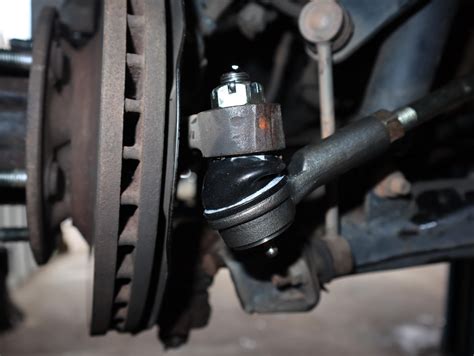

Często pojawia się również potrzeba wymiany lub regeneracji drążków kierowniczych oraz ich końcówek. Zębatka i zębnik, czyli drążek kierowniczy, to zespół w pojeździe, który umożliwia skręcanie kół z jednej strony na drugą podczas obracania kierownicą.

Diagnostyka układu kierowniczego

Regularna diagnostyka układu kierowniczego jest kluczowa dla bezpieczeństwa. Ignorowanie oznak zużycia może prowadzić do poważnych konsekwencji. Statystyki pokazują, że brak konserwacji odpowiada za znaczną część wypadków.

Metody diagnostyczne

• Sprawdzenie wstępne: Kontrola poziomu płynu wspomagania, stanu osłon gumowych, luzów na elementach układu.
• Test drogowy: Obserwacja zachowania pojazdu podczas jazdy, nasłuchiwanie nietypowych dźwięków.
• Kontrola na podnośniku: Sprawdzenie luzów na drążkach kierowniczych, końcówkach, sworzniach wahaczy, łącznikach stabilizatora.
• Diagnostyka komputerowa: Odczyt błędów z systemów sterujących EPS, analiza parametrów pracy czujników.
• Badanie jakości płynu hydraulicznego: Ocena stopnia zanieczyszczenia i jego właściwości.

Do kompleksowej diagnostyki niezbędne są zarówno narzędzia mechaniczne (podnośniki, szarpaki, przyrządy do pomiaru geometrii kół), jak i elektroniczne (komputery diagnostyczne).

Koszty napraw i wymiany

Koszty wymiany lub regeneracji przekładni kierowniczej mogą być zróżnicowane i zależą od wielu czynników, takich jak marka pojazdu, typ przekładni, koszty robocizny w danym serwisie oraz jakość użytych części. Orientacyjne koszty regeneracji maglownicy mogą sięgać od kilkuset do kilku tysięcy złotych. Wymiana na nową część to zazwyczaj większy wydatek.

Cena części zamiennych może wahać się od kilkuset do nawet ponad tysiąca dolarów, w zależności od marki, konstrukcji, przeznaczenia dla konkretnego modelu pojazdu oraz jego klasy (np. części do samochodów sportowych czy luksusowych są droższe).

Podsumowanie znaczenia sprawnego układu kierowniczego

Układ kierowniczy to kluczowy element wpływający na bezpieczeństwo jazdy oraz komfort podróżowania. Umożliwia precyzyjną kontrolę nad kierunkiem jazdy. Kierowca obraca kierownicą, a układ zmienia położenie kół. Dlatego system ten jest sercem kontroli nad pojazdem.

Sprawny układ kierowniczy zapewnia precyzyjne prowadzenie auta. Regularne przeglądy i konserwacja są niezbędne. Musisz zwracać uwagę na objawy nieprawidłowego działania, aby minimalizować ryzyko awarii i zapewnić sobie bezpieczną podróż.
