Ładowanie akumulatora w traktorku Husqvarna: kompleksowy przewodnik

Problem z rozładowującym się akumulatorem w traktorku ogrodowym Husqvarna to częsta usterka, która może wynikać z wielu przyczyn. Niezależnie od tego, czy problem dotyczy traktorka z silnikiem spalinowym, czy akumulatora litowo-jonowego BLi-X, kluczowe jest prawidłowe zdiagnozowanie i usunięcie źródła problemu. Ten artykuł przedstawia kompleksowy przewodnik diagnostyki i naprawy problemów z ładowaniem.

Diagnostyka problemów z ładowaniem akumulatora w traktorkach z silnikiem spalinowym

W przypadku, gdy akumulator w traktorku Husqvarna rozładowuje się pomimo używania, należy przeprowadzić szczegółową diagnostykę układu ładowania. Problem ten może dotyczyć różnych modeli, w tym traktorków z silnikiem Kohler Courage 19HP 597cc sv590 czy Briggs & Stratton 15 HP.

Krótka odpowiedź: Typowe przyczyny

Najczęściej w traktorach Husqvarna z silnikiem Briggs & Stratton 15 HP winny jest regulator-prostownik lub pojedyncza dioda na czerwonym przewodzie wychodzącym spod koła zamachowego. Po jej przebiciu akumulator ładuje się podczas pracy (masz 14 V), ale po zgaszeniu silnika prąd cofa się przez uzwojenia statora i rozładowuje baterię w ciągu kilku godzin. Weryfikacja jest prosta: zmierz prąd spoczynkowy - jeżeli po wypięciu wtyczki regulatora lub rozpięciu czerwonego przewodu spada do pojedynczych miliamperów, element jest uszkodzony i należy go wymienić.

Szczegółowa analiza problemu i diagnostyka

1. Budowa układu ładowania w traktorku

• Pod kołem zamachowym znajduje się stator (cewki).
• Z silnika wychodzą zazwyczaj dwa przewody:
  • czerwony - DC z jednodiodowym prostownikiem (ok. 3 A) do ładowania akumulatora;
  • czarny lub żółty - surowe AC (ok. 28 V AC) dla oświetlenia lub sprzęgła noży, które w nowszych wersjach przechodzi przez regulator 15 A.
• Masa wraca przez blok silnika.

Jeżeli przebije się dioda w przewodzie czerwonym lub mostek w regulatorze 15 A, następuje cofanie prądu, co prowadzi do rozładowywania akumulatora.

2. Szybka diagnostyka krok po kroku

1. Pomiar prądu spoczynkowego:

   Na zgaszonym silniku odłącz klemę „-” akumulatora i wstaw multimetr w tryb A DC szeregowo. Prawidłowy pobór powinien wynosić 0 - 5 mA. Jeśli widzisz > 50 mA, oznacza to upływ prądu.

2. Weryfikacja regulatora/diody:

   Wypnij wtyczkę 2- lub 3-pinową dochodzącą do regulatora (zwykle przy osłonie silnika). Jeżeli pobór prądu spada do pojedynczych miliamperów, uszkodzony jest regulator lub dioda. Jeśli bez zmian, odpinaj kolejne obwody (sprzęgło elektromagnetyczne, stacyjka, oświetlenie).

3. Wymiana uszkodzonego elementu:

   Jeśli winny jest regulator, zamów zamiennik zgodny z numerem części Briggs 793360 / 845907 (lub odpowiednik Husqvarna). W przypadku wersji z pojedynczą diodą w koszulce termokurczliwej na czerwonym przewodzie, diodę 6 A/50 V można wymienić lutownicą w około 10 minut.

3. Sprawdzenie ładowania pod obciążeniem

1. Uruchom silnik, włącz noże i ewentualne światła.

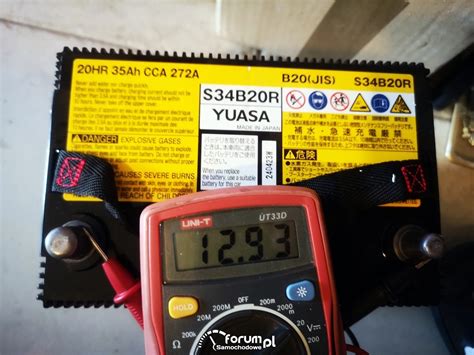

2. Zmierz napięcie na klemach akumulatora:
   • Wolne obroty: ≥ 13,5 V;
   • Obroty robocze: 13,8 - 14,5 V.

   Spadek poniżej 13,3 V oznacza, że prądnica 3 A jest za słaba lub połączenia mają duży spadek napięcia.

3. Pomiar prądu ładowania (miernikiem cęgowym DC):

   Prąd ładowania świeżo po rozruchu powinien dochodzić do 5-7 A, a po kilku minutach spaść poniżej 2 A.

4. Typowe pułapki serwisowe

• Luz na masie silnika: Ładuje tylko przy wyższych obrotach. Należy oczyścić i mocno przykręcić przewód masowy łączący blok silnika z ramą.
• Stacyjka ST-B+: Zwęglone styki po latach mogą zostawić akumulator „podpięty” do części instalacji, powodując upływ prądu.
• Sprzęgło elektromagnetyczne noży PTO: Cewka powinna być odcinana po wyjęciu kluczyka; zacięty przekaźnik powoduje stały pobór 0,3-0,5 A.

5. Test akumulatora

Nawet nowy akumulator może być wadliwy. Po pełnym naładowaniu powinien utrzymywać napięcie ≥ 12,6 V po 12 godzinach postoju bez obciążenia. Spadek do 12,2 V oznacza uszkodzoną celę.

6. Co zrobić „na już”, żeby kosić

• Wstaw główny odłącznik masy za około 30 zł - do chwili naprawy pozwoli wyeliminować nocne rozładowanie.
• Ładuj akumulator prostownikiem automatycznym 1-2 A, ale nie przekraczaj 14,8 V - małe ogrodowe akumulatory źle znoszą przeładowanie.

Standardy i bezpieczeństwo

• Połączenia lutowane na kablach silnikowych należy zatopić w koszulce termokurczliwej z klejem (IP54) dla zapewnienia odporności na warunki atmosferyczne.
• Jeśli akumulator jest typu AGM/GEL, utrzymuj napięcie ładowania maksymalnie 14,4 V.
• Nie pracuj przy obracającym się rozruszniku; zawsze odłącz świecę zapłonową podczas serwisu, aby zapobiec przypadkowemu uruchomieniu silnika.

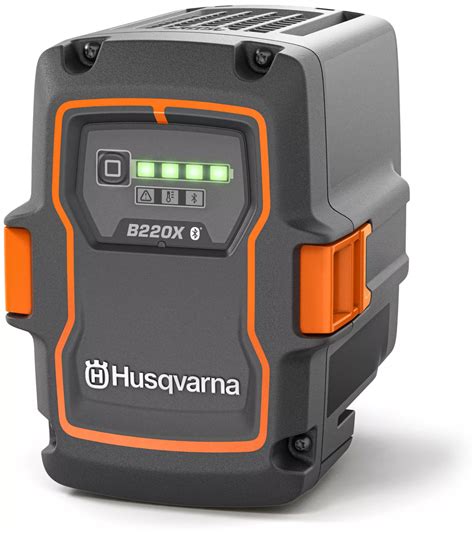

Ładowanie akumulatora Husqvarna BLi-X po długim okresie przechowywania

Jeśli akumulator Husqvarna BLI-X nie ładuje się po okresie przechowywania, istnieje kilka przyczyn i rozwiązań tego problemu.

Dlaczego akumulator BLi-X nie ładuje się po okresie przechowywania

Samoczynne rozładowanie akumulatora podczas przechowywania

Akumulatory litowo-jonowe, takie jak BLi-X, mogą powoli rozładowywać się, gdy nie są używane. Jeśli akumulator nie był użytkowany przez kilka miesięcy, mógł stracić większość energii i przejść w stan głębokiego rozładowania, co utrudnia jego ponowne naładowanie.

Przechowywanie w pełni rozładowanego akumulatora

Przechowywanie w pełni rozładowanego akumulatora może poważnie wpłynąć na jego późniejsze ponowne ładowanie. Akumulator BLi-X należy zawsze przechowywać częściowo naładowany (około 30-50%), aby zapobiec jego głębokiemu rozładowaniu i uszkodzeniu.

Wilgotność lub przechowywanie w mokrym miejscu

Przechowywanie akumulatora w miejscu mokrym lub wilgotnym może spowodować jego wewnętrzne uszkodzenie. Wilgoć może powodować korozję wewnętrznych elementów akumulatora, prowadząc do problemów z ładowaniem. Środowisko o wysokiej wilgotności (np. nieogrzewane garaże lub szopy) może również z czasem pogorszyć wydajność akumulatora, zwłaszcza podczas długotrwałego przechowywania.

Jak ponownie naładować akumulator BLi-X po długim okresie przechowywania

Jeśli akumulator BLI-X nie ładuje się po długim okresie przechowywania, wykonaj następujące czynności:

1. Naciśnij przycisk wskaźnika akumulatora:

   Spowoduje to zresetowanie wewnętrznego układu zarządzania akumulatorem (BMS), co może umożliwić ponowne rozpoczęcie ładowania akumulatora.

2. Podłącz do ładowarki i poczekaj cierpliwie:

   Jeśli akumulator jest całkowicie rozładowany, ładowanie może nie rozpocząć się od razu. Czasami wymaga dłuższego czasu podłączenia, aby układ zarządzania akumulatorem mógł wykryć ładowarkę i rozpocząć proces ładowania z niskim prądem.

Pytania kontrolne i dalsze kroki

Aby dokładnie zdiagnozować problem, warto odpowiedzieć na następujące pytania i przeprowadzić dodatkowe pomiary:

1. Podaj dokładny kod silnika Briggs (np. 28N707-…).
2. Zmierz prąd upływu przed i po wypięciu regulatora - napisz wynik.
3. Czy w Twoim modelu PTO (Power Take-Off) jest elektryczne (sprzęgło) czy mechaniczne?

Wyniki pomiarów pozwolą potwierdzić diagnozę i skutecznie usunąć problem z ładowaniem akumulatora w Twoim traktorku Husqvarna.
