Wymiana Paska Klinowego w Traktorku Kosiarka Partner P12597 – Kompletny Przewodnik

Prawidłowo funkcjonujący układ napędowy to podstawa efektywnej pracy każdego traktorka ogrodowego. Pasek klinowy pełni kluczową rolę w przenoszeniu mocy z silnika na elementy robocze maszyny, gwarantując jej płynne działanie. Niezależnie od tego, czy zajmujesz się pielęgnacją przydomowego trawnika, czy zarządzasz większym terenem zielonym, sprawny pasek pozwala uniknąć przestojów i kosztownych awarii w szczycie sezonu.

Produkt ten został zaprojektowany jako element zamienny, który przywraca fabryczną sprawność urządzenia. Jego rola nie ogranicza się tylko do wprawiania noży w ruch, ale także do zabezpieczania silnika przed nagłymi przeciążeniami. Głównym zadaniem tego paska jest napęd noży w traktorkach ogrodowych oraz kosiarkach samojezdnych. Odpowiada on za przeniesienie momentu obrotowego na agregat tnący, co przekłada się bezpośrednio na jakość i równomierność koszenia. W niektórych konstrukcjach maszyn ten model paska może być również wykorzystywany do napędu jazdy (przekładni). Zależy to od konkretnej konfiguracji modelu traktorka, dlatego tak istotne jest, aby przed montażem zweryfikować jego przeznaczenie w Twoim urządzeniu.

Kiedy Należy Wymienić Pasek Klinowy?

Regularna kontrola stanu paska i jego wymiana przed całkowitym zerwaniem to prosty sposób na zachowanie ciągłości pracy. Pasek klinowy napędu w kosiarce-traktorku to część, którą z łatwością można samodzielnie wymienić, jednak kluczowe jest rozpoznanie momentu, w którym wymiana jest konieczna.

Jeśli jesteś właścicielem kosiarki Partner i zauważyłeś, że pasek klinowy jest zużyty lub uszkodzony, konieczne będzie jego wymienienie. Sygnały, które powinny wzbudzić Twoją czujność, to:

• Noże włączają się z opóźnieniem, ślizgają się przy gęstszej trawie lub pracują nierówno.
• Podczas pracy słychać charakterystyczne, ostre piski, co może oznaczać, że pasek jest za słabo napięty lub zabrudzony resztkami paliwa i trawą.
• Traktorek coraz częściej po kilku minutach jazdy przestaje reagować na gaz i nie chce jechać. Zaczyna strasznie hałasować i czuć smród palącego się paska (szczególnie w maszynach ze skrzynią hydrostatyczną).
• Podczas puszczania sprzęgła traktorek samoistnie słabnie, po czym gaśnie, nie jadąc ani w przód, ani w tył. Czasami szarpnie do przodu, ale tylko na kilka centymetrów.
• Na niższych biegach (np. 1-3) pasek wydaje się ślizgać, a w zagłębieniach terenu brakuje momentu obrotowego.
• Pasek napędu jazdy podczas normalnej pracy traktorka staje się bardzo gorący (trudno go utrzymać w ręce), a wcześniej (na oryginalnym pasku) traktorek pracował cztery lata bez takich objawów. Wymiana na nowy dedykowany pasek, a problem nadmiernego nagrzewania nadal występuje, może wskazywać na inny problem z układem.

Wybór Odpowiedniego Paska Klinowego

Kiedy nadchodzi czas, aby założyć nowy pasek klinowy do kosiarki Partner, ważne jest, aby być odpowiednio przygotowanym, a pierwszym krokiem jest znalezienie odpowiedniego paska klinowego do Twojej kosiarki. Możesz to zrobić, sprawdzając instrukcję obsługi kosiarki lub konsultując się z producentem. Należy jednak pamiętać, że wybór odpowiedniego paska może nie być taki prosty, gdyż w wielu przypadkach stary pasek będzie poszarpany, a odczytanie z niego wymiarów stanie się niemożliwe.

Dobierając części zamienne do traktorków ogrodowych, zalecamy kierowanie się przede wszystkim numerem oryginału (OE) z katalogu części. Sam model maszyny to czasem za mało, ponieważ producenci potrafią zmieniać podzespoły w zależności od roku produkcji danej serii. Najpewniejszą metodą jest odczytanie danych z tabliczki znamionowej znajdującej się zazwyczaj pod siedziskiem operatora.

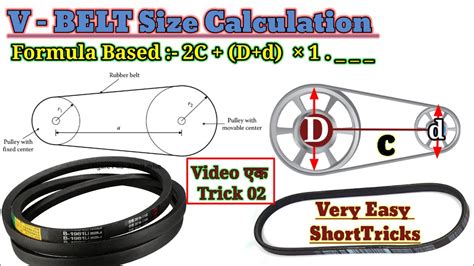

Jak Dobrać Wymiary Paska?

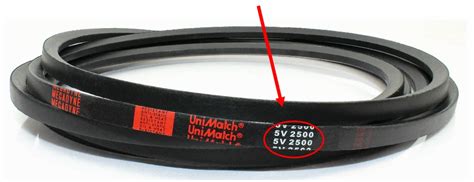

Jeśli poprzedni pasek nie jest kompletnie zniszczony, można dokupić pasek na jego wzór (nawet nieoryginalny), podając jego długość i szerokość zewnętrzną. Właściwa długość to tzw. długość normatywna, którą raczej trudno będzie uzyskać. Ręcznie najprościej jest zmierzyć długość po zewnętrznej części i podkreślić to podczas zakupu. Czasem sprzedający podają właśnie wymiar zewnętrzny, ale dla pewności warto o to dopytać.

Ważne jest także określenie profilu paska (oznaczany literami Z, A, B, C - zgodnie z normami DIN i ISO). W tym celu należy zmierzyć górną szerokość i wysokość pasa oraz szerokość znamionową. Należy również zwrócić uwagę na szerokość skosów na pasku klinowym (mogą być szersze lub węższe), aby pasek odpowiednio leżał w kołach pasowych.

Jeśli występuje problem z dokładnym doborem paska, ostatecznie można zastosować ten, który ma przede wszystkim odpowiednią długość i szerokość zewnętrzną. Najważniejsze jest optymalny naciąg po ustawieniu napinacza. Należy pamiętać, że dla niektórych modeli, np. dla opisanego przypadku (3/8" x 35", czyli 9,5 x 890 mm), producent mógł stosować różne rodzaje pasków, dlatego warto dokładnie sprawdzić specyfikację.

Parametry Techniczne i Kompatybilność (Partner P12597)

Aby upewnić się, że część będzie pasować idealnie, warto zwrócić uwagę na jej dokładne wymiary. Opisywany pasek posiada profil klasyczny klinowy (typ A / 4L). Jego szerokość wynosi 12,7 mm (często oznaczana jako 1/2 cala lub przybliżana do 13 mm w niektórych katalogach). Długość zewnętrzna (La) to 2286 mm.

Produkt występuje pod numerem katalogowym 75-8920A (często kojarzonym z marką Oregon). Pasek ten jest bezpośrednim zamiennikiem dla oryginalnych części o numerach OEM:

• 532 19 32-14
• 193214
• 532 12 59-07
• 105732X
• 120302X
• 125907X

Jeżeli w instrukcji obsługi Twojej maszyny lub na starym pasku widnieje któryś z tych numerów, możesz być pewien, że jest to właściwy wybór.

Pasek ten charakteryzuje się szeroką kompatybilnością, pasując do wielu popularnych na rynku maszyn. Znajduje zastosowanie przede wszystkim w urządzeniach z grupy Husqvarna, w tym w modelach takich jak LT 131, LT 151, LTH 151 oraz CT 151. Jest to również właściwy wybór dla posiadaczy traktorków marki Partner, w tym modeli P12597, P11597, P1197 i P1295. Oprócz tego produkt pasuje do wybranych maszyn Craftsman (modele 25310, 25362) oraz Jonsered (seria LT 2113 do LT 2216). Lista kompatybilnych urządzeń obejmuje także marki McCulloch (np. M11597, M12538) oraz Poulan i Flymo.

Pasek Wzmocniony Kevlarem

To, co wyróżnia ten konkretny pasek klinowy, to zastosowanie kordu z włókna aramidowego, znanego powszechnie jako Kevlar. W przeciwieństwie do standardowych pasków poliestrowych, modele wzmacniane aramidem są znacznie bardziej odporne na rozciąganie. Jest to kluczowe w momencie załączania noży, gdy na układ działają nagłe, duże siły szarpiące.

Materiał ten wykazuje także wysoką odporność na pracę w trudnych warunkach. Pasek radzi sobie w szerokim zakresie temperatur, od -30°C do +70°C, co jest istotne przy silnie nagrzewających się elementach silnika. Dodatkowym atutem jest jego odporność na olej i smary, które często pojawiają się w środowisku pracy maszyn ogrodniczych. Zastosowana owijka typu Flex-Weave® zapewnia odpowiednią przyczepność do kół pasowych, jednocześnie chroniąc rdzeń paska przed przetarciem. Konstrukcja jest również antystatyczna, co minimalizuje ryzyko powstawania iskier.

Dzięki tym cechom pasek nie tylko wytrzymuje dłużej, ale także pracuje ciszej i stabilniej. Polecam zaopatrzyć się w solidny pasek, który wytrzyma odpowiednie obciążenia, co gwarantuje ciągłość pracy. Inwestycja w wysokiej jakości pasek napędowy wzmocniony Kevlarem to decyzja, która przekłada się na spokój i efektywność pracy w ogrodzie. Część ta, produkowana przez uznanych dostawców (takich jak Oregon czy Kramp), spełnia rygorystyczne normy jakościowe, zapewniając trwałość porównywalną lub wyższą od standardowych zamienników. Wybierając ten produkt, otrzymujesz element odporny na trudne warunki, przeciążenia i zmienną temperaturę. Dzięki temu Twój traktorek będzie gotowy do działania zawsze wtedy, gdy trawa zacznie rosnąć.

Narzędzia i Materiały Potrzebne do Wymiany

Przed przystąpieniem do wymiany paska klinowego należy się odpowiednio przygotować. Będziesz potrzebować:

• Nowy pasek klinowy (odpowiedni dla Twojego modelu).
• Klucz do odkręcania śruby mocującej pasek (zazwyczaj nasadowy lub płaski).
• Klucz do odkręcania śruby mocującej napinacza paska (jeśli wymaga regulacji).
• Środek do smarowania paska (aby zapewnić jego płynne działanie) - opcjonalnie, do niektórych elementów.
• Narzędzia do czyszczenia (np. szczotka, sprężone powietrze).

Instrukcja Wymiany Paska Klinowego Krok po Kroku

Samodzielna wymiana paska w kosiarce nie jest bardzo skomplikowana. Wymiana paska napędu w traktorku-kosiarce jest dość łatwa czynnością i można to zrobić samemu, oszczędzając nawet kilkaset złotych. Wiele modeli ma podobne rozwiązania, dlatego opisany poniżej sposób wymiany paska klinowego jest dość uniwersalnym przewodnikiem.

Przygotowanie i Bezpieczeństwo

Zawsze pamiętaj o podstawowych zasadach bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie:

1. Wyłącz kosiarkę i odłącz ją od źródła zasilania.
2. Odłącz przewód zapłonowy lub świecę zapłonową, aby zapobiec przypadkowemu uruchomieniu silnika.
3. Otwórz osłonę kosiarki, aby uzyskać dostęp do paska.
4. Po ustabilizowaniu kosiarki, zlokalizuj pasek klinowy. Zazwyczaj znajduje się on na spodzie kosiarki, w pobliżu silnika lub agregatu tnącego.

Demontaż Starego Paska

Gdy już zlokalizujesz pasek klinowy, zwróć uwagę na sposób, w jaki jest on zamocowany. Może być przytrzymywany przez specjalne sprężyny lub obejmy. Poniżej przedstawiono kroki demontażu:

1. Poluzuj pasek: Po zidentyfikowaniu sposobu mocowania paska klinowego, należy go delikatnie poluzować. Może to wymagać użycia odpowiednich narzędzi, takich jak klucz nasadowy lub śrubokręt, aby odkręcić śrubę mocującą pasek i uwolnić napinacz.
2. Odepnij pasek: Odepnij stare paski klinowe. W niektórych modelach może być konieczne wykręcenie koła napędowego (sprzęgła) silnika, aby wyjąć pasek.
3. Zdejmij pasek: Gdy pasek klinowy jest już poluzowany, można go całkowicie zdjąć z kosiarki. Upewnij się, że nie zgubisz żadnych elementów mocujących, takich jak sprężyny czy obejmy.
4. Oczyść obszar: Po zdemontowaniu starego paska klinowego, warto dokładnie oczyścić obszar, w którym był on zamocowany.

Montaż Nowego Paska

Teraz, gdy stary pasek klinowy został zdemontowany i obszar jest czysty, możesz przejść do kolejnego kroku - założenia nowego paska klinowego. Pamiętaj, że prawidłowe zamontowanie paska jest kluczowe dla prawidłowego działania kosiarki.

1. Umieść pasek na kołach: Zacznij od umieszczenia paska na kołach napędowych kosiarki Partner. Upewnij się, że pasek jest odpowiednio luźno ułożony, aby można było go łatwo przesuwać.
2. Nałóż na wał napędowy: Następnie, przesuń pasek na wał napędowy. Upewnij się, że pasek jest prawidłowo umieszczony na wałku, a także na kołach napędowych. Sprawdź, czy pasek jest równo rozłożony na wszystkich kołach napędowych i wałku.
3. Orientacja paska: Pamiętaj, że szersza część paska powinna być ułożona na zewnątrz. Należy także uważać, aby nie był on skręcony.
4. Napinanie paska: Gdy pasek jest już na swoim miejscu, możesz zająć się napinaniem go. W tym celu musisz znaleźć śrubę lub pokrętło napinające, które znajduje się najczęściej w pobliżu rolki napinającej. Delikatnie obracaj śrubą lub pokrętłem, aby naprężyć pasek. Upewnij się, że pasek jest odpowiednio napięty, ale nie zbyt mocno. Pasek powinien być napięty, ale nie zbyt mocno. Możesz skonsultować się z instrukcją obsługi kosiarki Partner, aby dowiedzieć się, jak prawidłowo napiąć pasek. Prawidłowo zamontowany pas powinien mieć odpowiedni naciąg. Zbyt luźny będzie się ślizgał i przypalał, natomiast zbyt ciasny może doprowadzić do uszkodzenia łożysk w piastach noży.
5. Smarowanie: Gdy już założysz nowy pasek, użyj środka do smarowania paska (jeśli jest to zalecane dla Twojego modelu), aby zapewnić jego płynne działanie. Nanieś go na pasek, starając się pokryć go równomiernie.
6. Dokręć i zamknij: Na koniec, dokręć śrubę mocującą pasek, aby utrzymać go na miejscu. Gdy pasek jest już naprężony, możesz zamknąć osłonę kosiarki. Upewnij się, że śruby i nakrętki są dokładnie dokręcone, aby zapobiec luzom i ewentualnym uszkodzeniom.

Warto również sprawdzić stan kół pasowych i napinaczy - uszkodzone łożyska lub wyszczerbione koła mogą błyskawicznie zniszczyć nawet nowy, wzmocniony pasek. W niektórych modelach brak sprężyny powrotnej (krótka sprężyna z dwoma zewnętrznymi uchami, wchodząca do otworu po lewej stronie napinacza i do otworu w podgięciu podstawy napinacza) może wpływać na prawidłowe działanie układu.

Testowanie i Regulacja

Po zakupie nowego paska klinowego do kosiarki Partner i jego zamontowaniu, ważne jest, aby przeprowadzić testowanie i regulację, aby upewnić się, że pasek jest odpowiednio zamontowany i działa poprawnie.

1. Sprawdź stan i napięcie: Po odłączeniu kosiarki (od źródła zasilania) sprawdź stan paska klinowego. Upewnij się, że nie ma żadnych widocznych uszkodzeń, takich jak pęknięcia czy zużycie. Następnie, sprawdź napięcie paska klinowego, przesuwając pasek palcem. Powinien być napięty, ale nie zbyt mocno. Jeśli pasek jest zbyt luźny, może spowodować problemy podczas pracy kosiarki.
2. Dostosuj napięcie: Jeśli pasek jest zbyt luźny, skorzystaj z klucza do kosiarki, aby dostosować napięcie. Instrukcje dotyczące regulacji paska klinowego znajdziesz w instrukcji obsługi kosiarki Partner.
3. Test "na sucho": Po dostosowaniu napięcia paska, przeprowadź testowanie, aby upewnić się, że wszystko działa poprawnie. Podłącz kosiarkę do źródła zasilania i włącz ją. Sprawdź, czy pasek obraca się płynnie i nie ma żadnych nieprawidłowości. Prawidłowo działający pasek klinowy pracuje płynnie i sprawnie nawet przy dużym obciążeniu. Po założeniu nowego elementu warto wykonać krótki test "na sucho", obserwując tor prowadzenia paska.
4. Próbne cięcia: Jeśli wszystko działa poprawnie, możesz kontynuować testowanie, wykonując kilka próbnych cięć trawy. Obserwuj, czy kosiarka działa sprawnie i czy pasek nie przeskakuje.
5. Końcowa kontrola: Po przeprowadzeniu testów i regulacji, upewnij się, że pasek jest odpowiednio zamontowany i nie ma żadnych luźnych części.

Dodatkowe Wskazówki i Konserwacja

Wymiana paska napędowego to doskonały moment na krótki przegląd techniczny całej maszyny. Aby układ koszący pracował z pełną wydajnością, warto skontrolować stan noży tnących. Nawet najlepszy napęd nie zapewni ładnego cięcia, jeśli ostrza są tępe lub wygięte. Przy okazji prac serwisowych dobrze jest również rzucić okiem na filtry powietrza oraz stan oleju silnikowego. Kompleksowa konserwacja przeprowadzona raz w sezonie oszczędzi Ci czasu na naprawy w trakcie intensywnych prac wiosennych i letnich.
