Traktorki SAM z Silnikiem Fiata 126p: Konstrukcja, Modyfikacje i Doświadczenia Użytkowników

Traktorki typu SAM (Samodzielnie Wykonane), bazujące na podzespołach popularnego Fiata 126p, od lat stanowią ważny element małych gospodarstw rolnych i przydomowych warsztatów. Ich popularność wynika z niskich kosztów budowy, dostępności części oraz możliwości dopasowania do indywidualnych potrzeb. Wiele z nich, stworzonych z pomysłem i starannością, prezentuje się niezwykle estetycznie i solidnie, często przewyższając oczekiwania co do ich funkcjonalności.

Szczegółowa Analiza Konstrukcji Traktorka SAM

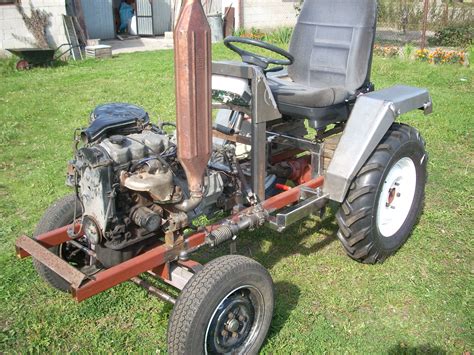

Wielu entuzjastów samodzielnych konstrukcji dzieli się swoimi doświadczeniami, prezentując imponujące projekty. Jeden z takich traktorków został całkowicie zbudowany z części zakupionych na złomowiskach i szrotach, których koszt był naprawdę niewielki. Części w większości musiały być regenerowane, czego twórca dokonał samodzielnie, domowym sposobem, bez specjalistycznych maszyn - używając zwykłych narzędzi, jakie posiada każdy majsterkowicz. Jedynymi nowymi elementami były tylne opony wraz z dętkami oraz akumulator.

Elementy Składowe i Pochodzenie Części

• Silnik: Zastosowano silnik z Fiata 126p o pojemności 600 cm³, po remoncie, który spisuje się "niesamowicie". Niektórzy użytkownicy sugerują, że silniki o pojemności 600 cm³ były trwalsze od 650 cm³. Można je zamienić w godzinę, a decyzja o wyborze jednostki 600 cm³ często wynika z rekomendacji doświadczonych mechaników. Mimo to, silnik 600 cm³ jest dziś rzadki, a części do niego nie są najłatwiejsze do zdobycia, choć jest dość unifikowany z wersją 650 cm³.
• Układ kierowniczy i zwrotnice: Pochodzą z Żuka.
• Koła: Przednie koła pochodzą z Trabanta, natomiast tylne z przyczepy rolniczej, wyposażone w opony balonowe. Inne konstrukcje wykorzystują koła przednie z hamulcami od Malucha, a tylne "jodełki" 6.00-16. Tylne koła od wózka widłowego również są często wykorzystywane.
• Skrzynie biegów: Napęd przenoszony jest na tylną oś poprzez połączone skrzynie biegów: pierwsza z Fiata 126p, druga z wózka budowlanego "Karolinka" (koleba WBN 2312). Skrzynie połączono "na tak zwaną blachę". Dodatkowa przekładnia redukcyjna 4:1 pozwala na maksymalną prędkość około 30-35 km/h. Taka konfiguracja, z trzema biegami do przodu i wstecznym, jest popularna w traktorkach SAM.
• Sprzęgło: Wykorzystano tarczę z Syreny i docisk z Malucha.
• Rama, maska, fotel: Przednia belka wykonana jest z grubościennej rury. Maska jest z jednego kawałka blachy o grubości 1,5 mm, wzmocniona płaskownikiem. Fotel kierowcy został zrekonstruowany z elementów ze złomowiska, a jego amortyzacja pochodzi ze starej pralki. Solidna rama z ceownika jest często podstawą takich konstrukcji.
• Wykończenie: Traktorek posiada oświetlenie, kierunkowskazy i inne osłony, co podnosi estetykę i bezpieczeństwo. Doceniono "rewelacyjne wykończenie" i "profesjonalnie zrobioną i wykonaną konstrukcję".

Charakterystyka Użytkowa i Wydajność

Opisywany traktorek jest wykorzystywany od 5 lat do prac rekultywacyjnych działki. Silnik i skrzynia są zamocowane na sprężynach i poduszkach gumowych, co redukuje drgania. Jego spalanie jest niskie, a pojazd radzi sobie z przewozem około tony ziemi na przyczepce. Jest możliwe podłączenie hydrauliki siłowej dzięki dodatkowym wałkom napędowym w skrzyni biegów, z wykorzystaniem pompy wspomagania od Audi 2.0e oraz dwusekcyjnego rozdzielacza. Inny przykład traktorka SAM na bazie F126p, wystawiony na sprzedaż, również miał tylni podnośnik TUZ i zaczep transportowy.

Wady i Zalety Silnika Fiata 126p w Traktorkach Rolniczych

Silnik Fiata 126p, mimo swoich zalet, ma również swoje ograniczenia, które są szeroko dyskutowane przez budowniczych traktorków SAM.

Zalety

• Dostępność i niski koszt: Podzespoły z Malucha są łatwo dostępne na złomowiskach i szrotach, co znacząco obniża koszt budowy.
• Współpraca z dwiema skrzyniami: Zastosowanie dwóch skrzyń biegów (np. Maluch + Żuk/Dzik) pozwala na uzyskanie bardzo wolnych przełożeń, co umożliwia pracę bez "żyłowania" silnika, np. przy orce czy manewrowaniu z przyczepką. Przy kołach 16 cali, prędkość może wynosić około 14 km/h przy 2000 obr./min i 28 km/h przy 4000 obr./min.
• Niskie spalanie (w pewnych warunkach): Przy lekkich pracach, spalanie może być niskie.

Wady i Problemy Techniczne

• Niska moc i moment obrotowy: Benzynowy, 24-konny silnik jest często postrzegany jako niewystarczający do cięższych prac polowych. Forumowicze wskazują, że "24 konie zaraz kichają" przy próbie ciągnięcia bron.
• Przegrzewanie się: Przy ciężkiej i długotrwałej pracy silnik z 126p ma tendencję do przegrzewania się.
• Wysokie spalanie przy obciążeniu: Mimo deklaracji o niskim spalaniu, niektórzy użytkownicy donoszą, że przy cięższych pracach polowych (np. zaorywanie pola przez cały dzień) zużycie paliwa może wzrosnąć do 30 litrów, co czyni go nieekonomicznym w porównaniu do diesli.
• Problemy z układem napędowym:
  • Skrzynia biegów z Malucha: Jest słabym ogniwem, szczególnie jej 3. i 4. bieg, które mogą ulec szybkiemu zużyciu (tryby, łożyska) przy większych zrywach.
  • Półosie/zabieraki mostu Poloneza: Są często przeciążane, zwłaszcza przy większych kołach i dużym momencie obrotowym, co prowadzi do ich ukręcania.
  • Nadmierna liczba przekładni: Zbyt wiele skrzyń biegów i przekładni głównych może prowadzić do strat mocy i zwiększenia oporów.
• Krótka żywotność: Niektórzy użytkownicy twierdzą, że silniki z Malucha w traktorkach SAM wymagają remontu co zimę, co podważa ich ekonomiczny sens.
• Napęd na jedną oś: W terenie, szczególnie w błocie i pod górę, napęd na jedną oś (nawet z blokadą) jest niewystarczający w porównaniu do napędu 4x4. "Nie chodzi tu o zapas mocy silnika i przełożenia, a o przekazanie napędu z ciągnika na 'ziemię'".

Wielu użytkowników wskazuje, że "traktorek z silnikem fiata 126 p to trochę przerost formy nad treścią" i że rozwiązanie to "może 10 lat temu ok kiedy benzyna po 2 zł była to miało to jakiś sens".

Popularne Modyfikacje i Alternatywne Rozwiązania Napędowe

Optymalizacja Układu Napędowego

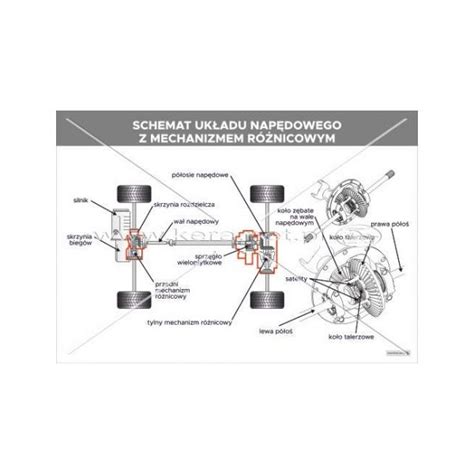

W celu zwiększenia niezawodności i wydajności traktorków SAM, użytkownicy często wprowadzają modyfikacje. Jedną z najczęściej polecanych jest zrobienie przelotowego wałka lub rury przez mechanizm różnicowy i obspawanie go na wylot, zamiast polegania na oryginalnych zabierakach półosi. To rozwiązanie wzmacnia napęd i minimalizuje ryzyko ukręcenia półosi. Wielu radzi również uprościć napęd i zrezygnować z drugiej skrzyni, argumentując, że silnik 126p ma mały moment, a lepsze jest jedno sensowne przełożenie.

Inne konstrukcje wykorzystują kombinacje skrzyń biegów, np. pierwsza skrzynia biegów z Żuka (3+1) połączona z drugą skrzynią biegów z Dzik 21. Całość zamocowana jest na solidnej ramie z ceownika, z ręcznym podnośnikiem i zaczepem kulowym. Taki traktorek jest w stanie obrabiać nawet 2 hektary pola, służąc do orki, uprawy, siewu i zwózki zboża.

Alternatywne Jednostki Napędowe

Dla tych, którzy potrzebują większej mocy i ekonomiczności, sugeruje się zastąpienie silnika Fiata 126p innymi jednostkami:

• Diesle: Silniki 1.6 D z Opla lub VW, 2.3 D z Opla lub diesle z Mercedesa "beczki". Są one znacznie bardziej ekonomiczne; np. 1.6 D może zużywać zaledwie 5 l ropy na taką samą pracę, która dla Malucha wymagała 20 l benzyny.
• Benzynowe: Fiat 900 cm³ (łańcuch rozrządu, małe wymiary, dobrze znosi gaz), silniki Opla i VW 1.4 i 1.6 z Kadetta czy Golfa 2.
• Silniki Andoria: Uważane za dobrą alternatywę, choć bywają drogie, a ich obecna trwałość może odbiegać od tej sprzed lat.

Kombinacja 2.3 D ze skrzynią i mostami od Frontery jest uważana za "potwora", zdolnego do osiągnięcia 60 KM i napędu 4x4, który pociągnie więcej niż Ursus C-330 czy MF 255.

Zaleca się również połączenie silnika 1.6 D z Opla ze skrzynią Opla, 3-biegową skrzynią Żuka i mostem Żuka, co daje "oszczędnego papaja z alternatorem, porządnymi wspomaganymi hamulcami (serwo z Opla z podciśnieniem i tłoczki z Żuka i hamulce żylety)".

Napęd 4x4

Napęd na wszystkie cztery koła jest kluczowy dla efektywnej pracy w trudnym terenie. Użytkownicy Tz4 z napędem 4x4 potwierdzają jego skuteczność w błocie i podjazdach z przyczepką drzewa. Przy napędzie 4x4, silnik z przodu i rozłożenie masy 70% na przód i 30% na tył jest optymalne, ułatwiając jazdę pod górę i pozwalając na ciągnięcie przyczepki jednoosiowej bez obawy o podniesienie przodu. Nawet w konstrukcjach z napędem 4x4, zdarza się, że przy załączeniu WOM napęd działa tylko na przednią oś (w niektórych modelach TZ4 K 14 jest to oryginalne rozwiązanie).

Do budowy solidnego ciągniczka 4x4 można wykorzystać silnik 1.6 D, most nieco mocniejszy niż z Żuka (np. Robur), drugą skrzynię i koła 20 cali. Bardziej zaawansowane projekty przewidują silnik 2.4 D z Mercedesa "beczki", skrzynię, most i reduktor Stara, dopasowując most przedni dla mniejszych kół, aby uzyskać efektywny napęd 4x4. Inspiracją mogą być udane konstrukcje polskich ciągników, takich jak Ursus C-330.

Aspekty Prawne i Rejestracja Traktorków SAM

Zgodnie z Kodeksem Drogowym, pojazd "wolnobieżny" nie ma określonych gabarytów, pojemności silnika ani ciężaru, co daje pewną swobodę w budowie traktorków SAM. Ustawodawca zastrzegł jedynie maksymalną prędkość. Traktorek SAM, jako maszyna wolnobieżna, często nie musi być rejestrowany, wystarczy opłacone ubezpieczenie OC. Prędkość maksymalna pojazdu wolnobieżnego jest ograniczona, np. do 17 km/h. Prawo jazdy kategorii B uprawnia do kierowania pojazdami wolnobieżnymi, a także do ciągnięcia przyczep do 750 kg lub specjalistycznych za ciągnikiem rolniczym (te drugie mogą ważyć więcej niż 750 kg). Kategoria B+E umożliwia jazdę z jedną przyczepą za ciągnikiem rolniczym niezależnie od jej wagi i liczby osi.

Fabryczne Mini-Traktorki Komunalne na Bazie Fiata 126p: ZMB NK-2 / Fumicar

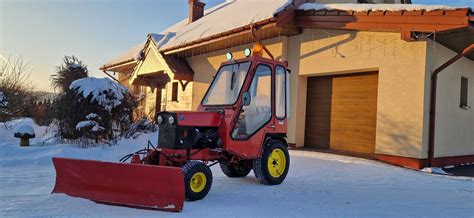

Oprócz samodzielnie wykonanych konstrukcji, na bazie Fiata 126p powstawały również fabryczne mini-traktorki, przeznaczone głównie do zadań komunalnych. Jednym z nich był ZMB NK-2, produkowany w niewielkich liczbach przez Zakład Maszyn Budowlanych w Wadowicach. Pojazd ten, widoczny np. podczas usuwania śniegu, wyróżniał się przemyślaną i ciekawą stylistyką, nie przypominając typowego "Sama".

Historia i Charakterystyka

• Producent: Zakład Maszyn Budowlanych w Wadowicach, który w czasach przełomu 1989 r. poszukiwał poszerzenia działalności. Projekt mini-traktorka komunalnego idealnie wpisał się w nowe realia.
• Wyposażenie: Ciągnik był wyposażony w 2-cylindrowy silnik i skrzynię biegów od Polskiego Fiata 126p. Od tego samego pojazdu pochodził także kokpit z licznikiem, kierownicą i siedziskiem. Z przodu miał podnośnik hydrauliczny (niezbędny do obsługi pługu śnieżnego) oraz wałek WOM.
• Problemy i ewolucja: Niestety, zainteresowanie pojazdem nie było zbyt duże, a produkcja trwała zaledwie kilka lat. Pierwotnie zbudowano co najmniej 7 sztuk prototypowych, wbrew informacjom o zaledwie trzech. Głównym mankamentem był benzynowy, zaledwie 24-konny silnik z Fiata 126p, który nie oferował takiej mocy jak porządny diesel. Wybór tej jednostki był podyktowany względami ekonomicznymi - była dostępna, tania w obsłudze i zakupie.
• Następcy: ZMB Wadowice przekształciło się w Fabrykę Urządzeń Mechanicznych i Sprężyn FUMiS-Bumar. Późniejsze wersje NK-2 były oznaczane logotypem FUMiS, a niektóre z nich wyposażano w mocniejsze silniki 703 cm³ od Fiata 126 Bis oraz kiper.

Fumicar

Istnieją dowody na to, że FUMiS wznowił produkcję tego pojazdu pod nową nazwą Fumicar w okolicach 1996-1997 roku. Egzemplarz z numerem 001, wyprodukowany w 1997 roku, trafił na sprzedaż w woj. łódzkim. Maszyny te były bardzo dobrze wyposażone, m.in. w pług do śniegu z hydrauliczną regulacją skosu, posypywarkę napędzaną silnikiem hydraulicznym, zabudowę wywrotkę oraz zamiatarkę do chodników i ulic. Całe to oprzyrządowanie było oryginalne, wyprodukowane przez firmę FUMiS Bumar. Silnik z Fiata 126p Bis 700 i skrzynia biegów z Malucha, w połączeniu ze zwolnicami, sprawiały, że pojazd był "bardzo silny". Taki Fumicar, traktowany jako maszyna wolnobieżna, nie wymagał rejestracji, jedynie ubezpieczenia OC. Cena samego pojazdu, bez dodatkowego wyposażenia, wynosiła 20 tys. złotych. Inny Fumicar z silnikiem Fiata 126 Bis z rocznika 1999, z przebiegiem ponad 9 tys. mth, został sprzedany w przetargu w 2025 roku.

Podsumowanie i Perspektywy

Traktorki SAM z silnikiem Fiata 126p, zarówno te budowane od podstaw przez hobbystów, jak i fabryczne konstrukcje jak ZMB NK-2 czy Fumicar, stanowią fascynujący rozdział w historii polskiej pomysłowości technicznej. Mimo ograniczeń mocy silnika, dzięki inwencji konstruktorów, pojazdy te potrafią zaskoczyć swoją funkcjonalnością i estetyką. Ciągła dyskusja i dzielenie się doświadczeniami wśród użytkowników pozwala na doskonalenie tych maszyn, adaptowanie ich do nowych zastosowań i pokonywanie wyzwań technicznych związanych z ich eksploatacją.
