Traktorek Samoróbka Łamany w Polsce: Konstrukcja i Zastosowanie

Budowa własnego, traktorka samoróbki łamanego cieszy się w Polsce niesłabnącą popularnością, szczególnie wśród właścicieli małych i średnich gospodarstw rolnych oraz ogrodników. Takie konstrukcje, często powstające z pasji do majsterkowania, stanowią ekonomiczną alternatywę dla fabrycznych maszyn, oferując jednocześnie wysoką funkcjonalność i możliwość dostosowania do indywidualnych potrzeb.

Dyskusja na temat budowy samodzielnych traktorków, w tym tych z łamaną konstrukcją, koncentruje się na wykorzystaniu różnorodnych podzespołów z odzysku. Przykładem jest projekt traktorka z silnikiem 1.6D Forda, skrzynią biegów od UAZ-a, mostem jezdnym z Żuka oraz zwolnicami z traktorka jednoosiowego typu Dzik. Konstrukcja często opiera się na samonośnej misce olejowej lub ramie z grubej blachy (8-10 mm), wzorowanej na rozwiązaniach znanych z Ursusa C-360-3P. Przednie osie, często wykonywane od podstaw, również czerpią inspirację z Ursusa C360, z zastosowaniem tulejek z brązu i łożysk oporowych. Obudowa mostu i reduktora bywa wykonywana z blachy o grubości 15 mm, a precyzyjne wyosiowanie elementów wymaga użycia tokarki.

Motywacje i Korzyści z Budowy

Decyzja o budowie traktorka samoróbki wynika z wielu czynników. Jednym z głównych jest koszt - części z demontażu i złomu są znacznie tańsze niż nowy sprzęt. Poza tym, gotowe traktorki o mocy rzędu 40-60 KM, choć dostępne, mogą nie spełniać wszystkich wymagań związanych z pracą w niskich budynkach, wąskich rzędach upraw czy w specyficznych warunkach ogrodniczych. Traktorki samoróbki, zwłaszcza te łamane, charakteryzują się kompaktowymi rozmiarami i doskonałą zwrotnością, co jest kluczowe w ograniczonych przestrzeniach. Ponadto, budowa własnego pojazdu to dla wielu pasja i satysfakcja z tworzenia unikalnej maszyny.

Kluczowe Elementy Konstrukcyjne Traktorka SAM Łamanego

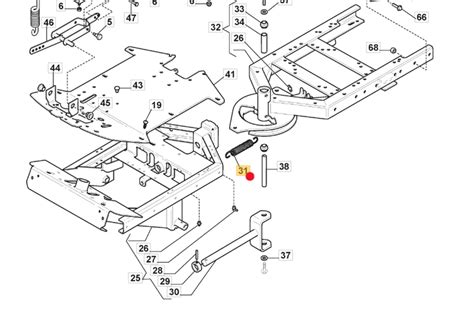

Rama i Budowa "Łamana"

Główną konstrukcję nośną często stanowi rama wykonana z grubej, giętej i spawanej blachy. W przypadku traktorków łamanych, połączenie przegubowe umożliwia lepszą manewrowość i zdolność do pokonywania nierówności terenu. Jednakże, jak pokazuje doświadczenie, duże udźwigi ładowacza czołowego oraz tylnego TUZ-a mogą doprowadzić do przeciążenia i uszkodzenia ramy nośnej, co wymaga jej wzmocnienia lub całkowitej wymiany na mocniejszą konstrukcję.

Jednostka Napędowa

Wybór silnika jest jednym z najważniejszych etapów. Powszechnie wykorzystuje się silniki wysokoprężne pochodzące z samochodów osobowych lub niewielkich maszyn. Często spotykane są:

• Andoria S15 (1HC102) - ceniona za niezawodność.
• Silniki Forda - np. 1.8D lub 1.9D z Forda Escort, fabrycznie o mocy 75 KM, ale często modyfikowane do ok. 60 KM poprzez usunięcie turbosprężarki dla ułatwienia montażu i zmniejszenia wysilenia.
• Silniki VW - np. 1.9TD z Golfa.
• Silniki Fiata - np. z Fiata 126p (Malucha) czy Fiata 125p.
• Inne silniki Diesla takie jak Isuzu 1.5TD, czy silniki przemysłowe (Lombardini, Yanmar, Changfa) oraz z japońskich mikrociągników (Daihatsu Charade).

Mocowanie silnika do ramy za pomocą seryjnych poduszek redukuje poziom wibracji, poprawiając komfort pracy operatora. Wyzwanie może stanowić układ wydechowy, który w przypadku silnej pracy motoru i jego dynamicznego zachowania na poduszkach, potrafi się łamać u nasady. Rozwiązaniem bywa zastosowanie lżejszych, np. ze stali kwasoodpornej, rur wydechowych. Kwestia chłodzenia bywa rozwiązywana poprzez wydajne dmuchawy lub elektrowentylatory, np. od CC 700, sterowane ręcznie lub termowłącznikiem. W kontekście pracy w budynkach, rozważa się również zastosowanie silników benzynowych przystosowanych do zasilania LPG.

Układ Napędowy i Przeniesienie Mocy

Kreatywność konstruktorów przejawia się w realizacji przełożeń. Często stosuje się kombinację skrzyń biegów z różnych pojazdów, aby uzyskać optymalne prędkości i moment obrotowy dla prac polowych. Przykłady:

• Skrzynia biegów z Opla Omegi w połączeniu z mostem z dużego wózka widłowego (dysponującego 2 zakresami prędkości i rewersem) - taka kombinacja może dać łącznie 12 przełożeń do przodu i 12 do tyłu.
• Skrzynie biegów z Żuka, Stara lub Poloneza.
• Skrzynia od Dzika, która ma wyjście wałka również do przodu, ułatwiając realizację napędu 4x4.

Konieczność zastosowania dwóch skrzyń wynika z różnic w zakresie obrotowym silników samochodowych, które przy jednej skrzyni generowałyby zbyt wysokie prędkości do prac polowych. Dla napędu 4x4 kluczowe jest dopasowanie przełożeń przedniego i tylnego mostu, tak aby przedni most był minimalnie (1-4%) szybszy, co zapobiega naprężeniom w układzie. Mosty z Żuka są popularne, ale wymagają czasem adaptacji i wzmocnień. Możliwość włączania napędów, często realizowana z wykorzystaniem reduktorów, jest pożądaną cechą.

Hydraulika i Osprzęt

Układy hydrauliczne w traktorkach samoróbkach są często rozbudowane i niezależne. Wiele maszyn posiada:

• Ładowacz czołowy - nierzadko wykonywany własnoręcznie, z imponującym udźwigiem (np. 350 kg). Wymaga odpowiednich siłowników i zarządzania ciśnieniem w układzie hydraulicznym (redukcja z 150 bar do 120 bar w celu ochrony ramy).
• Tylny TUZ (Trzypunktowy Układ Zawieszenia) - bazujący na podzespołach z Ursusa C-360, z mocnymi siłownikami, np. z pługa PHX.

Planowana hydraulika podnośnika często wzorowana jest na Ursusie C360, z możliwością elektronicznego sterowania rozdzielaczem, co zwiększa precyzję i komfort pracy.

Układ Kierowniczy i Hamulcowy

W traktorkach łamanych układ kierowniczy jest często hydrauliczny i odpowiada za skręt maszyny w przegubie. Przednia oś, np. skrócona i zmodyfikowana oś od Tarpana, umożliwia hamowanie na wszystkie 4 koła, co jest istotne przy pracy z ładowaczem. Dodatkowe serwo hamulcowe zmniejsza siłę potrzebną do wciśnięcia pedału hamulca, poprawiając komfort i bezpieczeństwo.

Koła i Opony

Dobór kół i opon jest kluczowy dla trakcji i stabilności. Często stosuje się opony rolnicze o odpowiednim bieżniku (tzw. jodełka) oraz adaptuje felgi z różnych pojazdów (np. z Malucha do piast). Przednie koła mogą pochodzić z przyczepki wózka pocztowego.

Pozostałe Elementy i Wykończenie

Dla poprawy komfortu pracy stosuje się hydrauliczne pedały sprzęgła i oświetlenie LEDowe. Estetyka, choć drugorzędna, również jest ważna - szpachlowanie i doprowadzanie maski do porządku to często ostatni etap budowy.

Studium Przypadku: Traktor SAM Damiana Kujawy

Jednym z najbardziej inspirujących przykładów jest traktorek zbudowany przez Damiana Kujawę z Kozich Lasek w województwie wielkopolskim. Główną inspiracją do jego budowy był niewielki, niemiecki traktor UT082, produkowany w latach 1984-1989. Konstrukcja bazuje na częściach wykonanych samodzielnie oraz elementach z odzysku.

• Silnik: 4-cylindrowy silnik wysokoprężny 1.8 litra z Forda Escort, fabrycznie 75 KM, zmodyfikowany do ok. 60 KM (usunięto turbosprężarkę). Mocowany na seryjnych poduszkach.
• Układ wydechowy: Po problemach z łamaniem się tłumików, zastąpiony lekką rurą ze stali kwasoodpornej.
• Układ napędowy: Skrzynia biegów z Opla Omegi współpracuje z tylnym mostem z dużego wózka widłowego, który posiada 2 zakresy prędkości i rewers. Razem daje to 12 przełożeń do przodu i 12 do tyłu. Dźwignia zmiany kierunku jazdy została przeniesiona tuż przy kierownicy.
• Ładowacz czołowy: Wykonany własnoręcznie przez Damiana Kujawę, o imponującym udźwigu rzędu 350 kg.
• Tylny TUZ: Bazuje na podzespołach z Ursusa C-360, z siłownikiem z pługa PHX.
• Problemy i rozwiązania: Początkowo wysokie ciśnienie w układzie hydraulicznym (150 bar) i duże udźwigi doprowadziły do zniszczenia oryginalnej ramy. Maszyna otrzymała nową, mocniejszą ramę, a ciśnienie ograniczono do 120 bar, wymieniając siłowniki na mniejsze.
• Oś przednia: Skrócona i zmodyfikowana oś od Tarpana, zapewnia hamowanie na wszystkie 4 koła i jest wyposażona w serwo hamulcowe.
• Inne: 2 niezależne układy hydrauliczne, hydrauliczny pedał sprzęgła, oświetlenie LEDowe.

Porady i Praktyczne Wskazówki dla Konstruktorów

Budowa traktorka samoróbki wymaga nie tylko wiedzy technicznej, ale i umiejętności praktycznych. Oto kilka wskazówek:

• Źródło części: Złomowiska i demontaż pojazdów to ekonomiczne źródło silników, skrzyń biegów, mostów, kół i innych komponentów.
• Obróbka mechaniczna: Precyzyjne wyosiowanie elementów, toczenie flansz czy piast, a także spawanie konstrukcji ramy są kluczowe dla trwałości i bezpieczeństwa.
• Dopasowanie przełożeń: W przypadku napędu 4x4, należy pamiętać o minimalnie szybszym przednim moście (1-4%) względem tylnego, aby uniknąć naprężeń.
• Blokada mostu: Jest to cenne udogodnienie, zwiększające trakcję maszyny.
• Dociążenie osi: Odpowiednie dociążenie tylnej osi (np. obciążnikami od Dzika lub betonowymi) poprawia uciąg.
• Bezpieczeństwo: Montaż pałąka asekuracyjnego jest zalecanym zabezpieczeniem BHP.

Podsumowanie i Przyszłość Traktorków Samoróbek

Traktorki samoróbki łamane to dowód innowacyjności i zaradności polskich rolników i majsterkowiczów. Mimo bogatej oferty komercyjnych ciągników, własnoręcznie zbudowane maszyny wciąż znajdują swoje miejsce, oferując spersonalizowane rozwiązania i dowodząc, że "majsterkowanie to ogromna pasja". Dzięki ciągłej wymianie doświadczeń i kreatywnemu podejściu, konstruktorzy nieustannie rozwijają te unikalne pojazdy, przystosowując je do coraz to nowszych wyzwań i zadań w gospodarstwie.
