Budowa tylnego mostu w traktorku SAM: Kluczowe aspekty konstrukcji i adaptacji

Budowa samodzielnie skonstruowanego traktorka (tzw. SAM-a) to wyzwanie techniczne, które wymaga przemyślanej selekcji i adaptacji komponentów, zwłaszcza w obszarze tylnego mostu. Odpowiednie zaprojektowanie i wykonanie tylnego napędu jest kluczowe dla funkcjonalności, trwałości i bezpieczeństwa maszyny, która ma służyć do prac polowych, ogrodniczych oraz ciągnięcia przyczep.

Charakterystyka traktorka SAM i wymagania wobec tylnego mostu

Typowy projekt mini traktorka SAM zakłada kompaktowe wymiary (szerokość do 110 cm), tylne koła o średnicy do 22 cali (jak w małych traktorkach japońskich), wagę do 500 kg oraz maksymalną prędkość do 15 km/h. Maszyna taka musi charakteryzować się dużym momentem obrotowym na kołach, co jest niezbędne do efektywnych prac polowych, takich jak bronowanie czy ciągnięcie obciążonej przyczepy. Wymóg ten bezpośrednio wpływa na wybór i konfigurację tylnego mostu oraz układu napędowego.

Mechanizm różnicowy: Niezbędny czy zbędny?

Jednym z najczęściej poruszanych dylematów przy budowie SAM-a jest kwestia konieczności zastosowania mechanizmu różnicowego. Wątpliwości biorą się z obserwacji quadów, które często nie posiadają mechanizmu różnicowego i dobrze radzą sobie w pracach przydomowych. W quadach mniejsze koła i niższa masa maszyny generują mniejsze siły blokujące podczas skrętu, co pozwala na łatwe uślizgiwanie się kół. Jednakże, przy większych kołach i większej wadze traktorka SAM, sztywna oś może prowadzić do poważnych problemów ze skręcaniem.

• Zablokowany mechanizm / sztywna oś: W przypadku ciągnika rolniczego z zablokowanym mechanizmem różnicowym lub sztywną osią, skręcanie staje się znacznie utrudnione, a nawet niemożliwe, zwłaszcza na twardym podłożu. Próby skrętu mogą prowadzić do uszkodzeń układu napędowego, nadmiernego zużycia opon oraz trudności w manewrowaniu. Przykładem problemów z sztywną osią są historyczne "trójkołowce" z lat 70-80, bazujące na przodzie motocykla (np. WSK 125) i sztywnej tylnej osi z dwoma kołami. Jazda na wprost była możliwa, ale skręcanie stanowiło duży problem.
• Alternatywa dla dyferencjału: Istnieje koncepcja napędu, w której koła osadzone są na łożyskach na sztywnej osi, a moment obrotowy przekazywany jest na piasty za pośrednictwem dwóch wypustów. Wypusty te umożliwiają jeden pełny, luźny obrót koła, zanim napęd zostanie przekazany. Dzięki temu wewnętrzne koło w zakręcie może obrócić się w przeciwnym kierunku o jeden obrót. Patent ten, stosowany w małych traktorkach ogrodniczych jednoosiowych, jest interesujący, jednak jego efektywność w maszynie z układem kierowniczym wymaga weryfikacji.

Zazwyczaj w traktorach i maszynach budowlanych stosuje się mechanizmy różnicowe, często wyposażone w blokadę, aby zapewnić optymalne warunki pracy w zmiennym terenie, minimalizując straty mocy i zużycie komponentów.

Przełożenia i zwolnice: Sekrety uciągu

W maszynach rolniczych i budowlanych kluczowe jest uzyskanie bardzo dużych przełożeń na końcu układu napędowego. Pozwala to na osiągnięcie wysokiego momentu obrotowego przy niskich prędkościach, co jest niezbędne do ciągnięcia ciężkich ładunków czy pracy z maszynami polowymi. Właśnie dlatego w fabrycznych traktorach stosuje się zwolnice lub mechanizmy planetarne w piastach kół.

Użycie samego mostu z samochodu dostawczego, np. Żuka, bez dodatkowych zwolnic, może okazać się niewystarczające. Przy dużych kołach i próbie uzyskania zwielokrotnionego przełożenia za pomocą samej skrzyni biegów, most będzie narażony na ogromne obciążenia między kołem a wałkiem atakującym, co negatywnie wpłynie na jego elastyczność i ekonomię pracy. Mosty samochodowe są projektowane do innych prędkości i obciążeń. W maszynach wymagających dużego momentu obrotowego na kołach, zwolnice lub mechanizmy planetarne pozwalają na zmniejszenie obciążeń na wałach napędowych, przekładniach głównych i mechanizmach różnicowych, czyniąc cały układ bardziej wytrzymałym i efektywnym.

Typowe komponenty i wyzwania adaptacyjne

Budowniczowie SAM-ów często korzystają z części dostępnych na rynku wtórnym. Najczęściej adaptowane mosty pochodzą z:

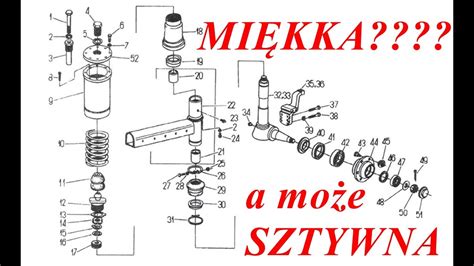

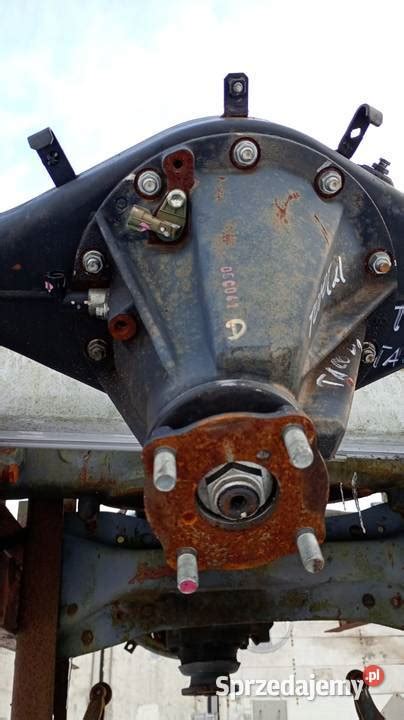

• Żuk / Lublin: Są popularnym wyborem ze względu na dostępność. Jednakże, mosty te są zazwyczaj zbyt szerokie i wymagają skrócenia. Ważne jest, aby proces skracania był wykonany precyzyjnie, aby uniknąć problemów z osiowością, które mogą prowadzić do ukręcania półosi, co było częstą usterką w starszych konstrukcjach. Ponadto, przy zastosowaniu mostu od Żuka, rekomendowane są koła o średnicy 16, maksymalnie 18 cali. Większe koła w połączeniu z dużymi przełożeniami będą nadmiernie obciążać mechanizm różnicowy Żuka, prowadząc do jego szybkiego zużycia.
• Star (np. Star 28/29/660): Mosty od Stara, zwłaszcza te z blokadą mechanizmu różnicowego, są znacznie wytrzymalsze i lepiej nadają się do przenoszenia dużych momentów obrotowych. Ich skrzynie biegów często posiadają również wyjścia na sprężarkę i przystawkę odbioru mocy (WOM), co zwiększa funkcjonalność traktorka.
• Ursus (np. C-328, C-360): Mosty z fabrycznych ciągników rolniczych są idealnym, choć trudniejszym do zdobycia i adaptacji, rozwiązaniem. Posiadają odpowiednie przełożenia, często wbudowane zwolnice, blokady mechanizmu różnicowego oraz wałki WOM.
• Polonez: Mosty od Poloneza są lżejsze i mniej wytrzymałe niż te od Żuka czy Stara. Ich zwężenie również jest możliwe, ale ich wytrzymałość na duże obciążenia jest ograniczona.
• Dzik (traktorki jednoosiowe): Zwolnice z Dzika są cenionym elementem do budowy reduktora i uzyskania odpowiednich przełożeń, szczególnie w konstrukcjach typu 4x4.

Problem kompatybilności to również kwestia sprzęgła i skrzyni biegów. Sprzęgła od Żuka są często za słabe do silników o większym momencie obrotowym, takich jak Andoria S-15/S-18 (moment obrotowy około 95 Nm). Problem nie leży tylko w wartości momentu, ale w pulsacyjnej sile skrętnej jednocylindrowych silników Diesla, która intensywnie "wyrabia" tarczę i wałek sprzęgłowy. Zaleca się stosowanie mocniejszych sprzęgieł i skrzyń, np. od Lublina 51, UAZ-a, czy Stara.

Strategie budowy i adaptacji

Doświadczeni konstruktorzy SAM-ów dzielą się kilkoma kluczowymi strategiami:

1. Łączenie skrzyń biegów: Aby uzyskać bardzo niskie prędkości i wysoki moment obrotowy, niektórzy budowniczowie łączą ze sobą dwie skrzynie biegów (np. dwie skrzynie od Lublina 51). Takie rozwiązanie zapewnia szeroki zakres redukcji prędkości obrotowej i zwiększa moment na kołach napędowych, co jest kluczowe w pracach polowych.
2. Most z Lublina 51: Praktyczne doświadczenia wskazują na skuteczność mostu od Lublina 51, który można skrócić do odpowiedniej długości. Połączenie skrzyni biegów z tym mostem można zrealizować za pomocą wału Cardana, wykonanego z końcówek oryginalnych wałów napędowych.
3. Własnoręczne wykonanie obudowy: Bardziej zaawansowane projekty, np. w ramach pracy dyplomowej, mogą zakładać budowę obudowy mostu i reduktora od podstaw, wykorzystując blachę o grubości 8-15 mm. Taka konstrukcja pozwala na precyzyjne wyosiowanie wszystkich elementów i dostosowanie ich do konkretnych potrzeb, np. zintegrowanie zwolnic z Dzika.
4. Napęd 4x4: W przypadku budowy traktorka 4x4, istotne jest dobranie przedniego mostu tak, aby był nieznacznie (o 1-4%) szybszy od tylnego. Zapobiega to "popychaniu" tylnej osi przez przednią i poprawia sterowność. Napęd na przód można realizować przez reduktor z wałka pośredniego skrzyni biegów.
5. Mocowanie mostu: Tylny most często mocowany jest do ramy za pomocą cybantów, co ułatwia montaż i ewentualne demontaż. Rama, zwłaszcza przy mocniejszych silnikach, nie powinna być dwustopniowa ani łamana, aby uniknąć pęknięć.

Przykład zaawansowanej konstrukcji: Traktorek z silnikiem Forda 1.6D

Jednym z przykładów przemyślanej konstrukcji jest traktorek SAM z silnikiem 1.6D Forda, wykorzystujący skrzynię biegów od UAZ-a, środek mostu jezdnego od Żuka oraz zwolnice z traktorka jednoosiowego typu Dzik. W tym projekcie:

• Konstrukcja opiera się na samonośnej misce olejowej, wzorowanej na Ursusie C-360-3P, wykonanej z blachy o grubości 8-10 mm, pełniącej rolę ramy.
• Obudowa mostu i reduktora została wykonana z blachy 15 mm, a precyzyjne wyosiowanie elementów odbyło się na tokarce.
• Napęd 4x4 jest realizowany z możliwością włączenia przedniego napędu poprzez reduktor z wałka pośredniego skrzyni biegów.
• Zastosowano koła zębate od zwolnic Dzika, które zapewniają odpowiednie przełożenia, umożliwiające niskie prędkości (tzw. efekt żółwia) oraz maksymalną prędkość około 35 km/h.
• Hamulce tylne wykonano na bazie pompy hamulcowej i elementów Ursusa C360 oraz Żuka.

Taki hybrydowy projekt łączy w sobie wytrzymałość i dostępność różnych podzespołów, tworząc maszynę o wysokiej funkcjonalności.

Wnioski i praktyczne rady

Budowa tylnego mostu w traktorku SAM to złożone zadanie, które wymaga zarówno wiedzy teoretycznej, jak i umiejętności praktycznych. Kluczowe jest zrozumienie roli mechanizmu różnicowego, potrzeby odpowiednich przełożeń (zwłaszcza zwolnic), oraz ograniczeń wynikających z adaptacji mostów samochodowych. Staranne planowanie, precyzyjne wykonanie modyfikacji (takich jak skracanie mostu) oraz wybór komponentów adekwatnych do mocy silnika i przewidywanych obciążeń zapewnią trwałość i efektywność końcowej maszyny. Dostęp do podstawowego parku maszynowego, takiego jak tokarka, frezarka czy spawarka, jest niemal niezbędny do realizacji zaawansowanych projektów. Warto również czerpać inspiracje i rady od innych konstruktorów, którzy "zjedli zęby" na budowie "esióków".
