Wałek Odbioru Mocy (WOM), znany również jako P.T.O. (Power Take-Off), to kluczowy element mechaniczny w ciągnikach rolniczych, który umożliwia silnikowi napędzanie zewnętrznych urządzeń i narzędzi. Jest to wałek wyjściowy służący do przenoszenia mocy obrotowej i momentu obrotowego silnika na podłączony osprzęt. Prawidłowe ustawienie i dopasowanie prędkości WOM ma fundamentalne znaczenie dla efektywnego i bezpiecznego działania maszyn.
Standardowe Prędkości WOM i Ich Zastosowanie
WOM występują w różnych prędkościach, a ich właściwe dopasowanie do narzędzia jest kluczowe dla optymalnej wydajności. W ciągnikach powszechnie spotykane są trzy standardowe prędkości WOM, każda dostosowana do innego typu sprzętu i zadań:
- 540 obr./min - charakterystyczna dla mniejszych i starszych ciągników.
- 1000 obr./min - często wymagana przez większe i bardziej wymagające maszyny.
- 540 Eco obr./min - ekonomiczna opcja, pozwalająca na osiągnięcie 540 obr./min przy niższych obrotach silnika, co zmniejsza zużycie paliwa.
Różne narzędzia wymagają różnej mocy, aby działać wydajnie. Na przykład, mała kosiarka rotacyjna może pracować optymalnie z prędkością 540 obr./min, ale duża prasa do belowania, kosiarka bijakowa czy przetrząsacz mogą potrzebować dodatkowej mocy dostarczanej przez WOM o prędkości 1000 obr./min. Dopasowanie właściwej prędkości WOM do narzędzia zapewnia optymalną wydajność, zmniejsza zużycie paliwa i wydłuża żywotność sprzętu. W specyfikacji każdego urządzenia pod PTO podana jest nominalna wartość, przy której pompa lub inne mechanizmy mają optymalną wydajność.
Wyzwania Związane z Prędkością WOM w Starszych Traktorach
Wiele urządzeń wykorzystywanych w specjalistycznych gospodarstwach sadowniczych i ogrodniczych wymaga napędu wynoszącego 1000 obr./min. Problem polega na tym, że w wielu polskich gospodarstwach nadal do zadań produkcyjnych są wykorzystywane starsze ciągniki, które często dysponują tylko podstawowymi obrotami wałka, najczęściej 540 obr./min, i nie mają możliwości dwustopniowego zakresu przełączania prędkości.
Różnica między mocą silnika a mocą na WOM

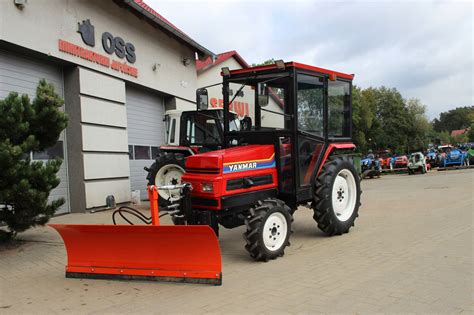

Warto również zauważyć, że zawsze występuje różnica między mocą silnika ciągnika a mocą dostępną na wałku WOM. Na przykład, w niektórych modelach, moc na WOM może być o 5 KM mniejsza niż moc silnika, co wynika z utraty energii na wspomaganie kierownicy, klimatyzację i inne podzespoły. Dawniej producenci, jak w przypadku Yanmar F17, często nazywali swoje maszyny, uwzględniając moc WOM w nazwie, co dawało jasny obraz dostępnej mocy roboczej. Obecnie jednak częściej podaje się moc silnika, co może wprowadzać w błąd, gdyż faktyczna moc dostępna na wałku jest niższa.
Tractor Pulling - moc, która skręca metal. Ile ton mogą przeciągnąć najmocniejsze traktory świata? 😮
Spadki obrotów WOM podczas pracy
Podczas intensywnej pracy, zwłaszcza w trudnym terenie lub z wymagającymi narzędziami, takimi jak glebogryzarka separacyjna, mogą występować spadki obrotów WOM i silnika. Zjawisko to, często nazywane "przysiadaniem", ma miejsce, gdy traktor napotyka większy opór, np. w dużej muldzie ziemi, gęstej trawie, czy podczas kontaktu z korzeniami lub kamieniami. Takie sytuacje zwalniają pracę i mogą prowadzić do przeciążenia maszyny. Niekiedy traktor jest wyposażony w czujnik, który w przypadku drastycznego spadku prędkości WOM do zera (np. wskutek zaklinowania noży), może automatycznie zgasić silnik, chroniąc układ napędowy przed uszkodzeniem.
Innowacyjne Rozwiązanie: Przekładnia Zwiększająca Obroty WOM
Potrzeba rynkowa stworzenia rozwiązania, które zwiększy obroty WOM bez zmiany kierunku obrotów wałka, była zgłaszana przez wielu rolników. Typowe przekładnie jednostopniowe, choć zwiększają obroty, zmieniają również kierunek obrotu, co jest nieakceptowalne dla wielu maszyn.

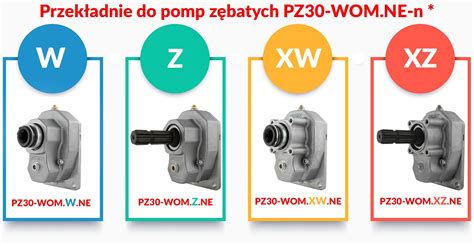

Rozwiązanie firmy Hylmet: Przekładnia PZO
Firma Hylmet, specjalizująca się w produkcji pomp i układów hydraulicznych, wykorzystała swoją zaawansowaną technologię wytwarzania wysokiej klasy kół zębatych do stworzenia innowacyjnej przekładni. Jej opracowywanie zajęło konstruktorom firmy kilka miesięcy i było podyktowane realnymi potrzebami klientów, którzy w swoich gospodarstwach korzystali ze starszych ciągników.
Nowa przekładnia, nazwana PZO, została zaprojektowana jako rozwiązanie dwustopniowe, co pozwala na zwiększenie prędkości obrotowej przy zachowaniu tego samego, pożądanego kierunku obrotów wyjściowych. Mimo dwustopniowej konstrukcji, przekładnia jest kompaktowa i lekka, a jednocześnie bardzo wytrzymała.
Kluczowe Cechy Konstrukcyjne i Unikalność
W przekładni PZO zastosowano:
- Trzy koła zębate o zębach skośnych - zapewniające efektywne przenoszenie mocy i cichą pracę.
- Łożyska stożkowe ZVL - gwarantujące trwałość i odporność na obciążenia.
- Solidny żeliwny korpus - wykonany jako monoblok, co zapewnia wysoką współosiowość węzłów łożyskowych.
- Specjalna konstrukcja kół zębatych i wysoka klasa dokładności - przyczyniające się do cichobieżności i długowieczności urządzenia.
Konstrukcja stopni przekładni jest taka, że kierunek napędu nie ulega odwróceniu, lecz wyłącznie przyśpieszeniu. Jako jedyna tego typu konstrukcja na rynku, PZO jest zawieszana bezpośrednio na WOM ciągnika, co w połączeniu z kompaktową budową i wysoką wartością przenoszonego momentu obrotowego, sprawia, że może być zastosowana w zdecydowanej większości ciągników rolniczych.
Parametry i Zastosowanie Przekładni PZO
Przekładnia PZO, o przełożeniu 1:2.0, oferuje podwójne zastosowanie, zwiększając elastyczność pracy z maszynami.
Wariant 1: Dla ciągników z WOM 540 obr./min
Montowana na traktorach z typową prędkością 540 obr./min, przekładnia PZO zwiększa obroty do 1000 obr./min. W tym wariancie przenosi ona 309 Nm momentu obrotowego, co pozwala napędzać maszyny o zapotrzebowaniu mocy do 35 kW. Rozwiązanie to idealnie sprawdza się w przypadku starszych ciągników, takich jak legendarny Ursus C-330, umożliwiając im pracę z nowoczesnymi maszynami do produkcji owoców i warzyw, czy siewnikami wyposażonymi w bronę aktywną.
Wariant 2: Dla ciągników z WOM 1000 obr./min
PZO może być również montowana na wałkach rozwijających już 1000 obr./min, co spowoduje zwiększenie prędkości do aż 2000 obr./min. W tym przypadku moment na wyjściu wyniesie 290 Nm przy prędkości 2000 obr./min. Przenoszenie tak dużych obciążeń i zwiększanie prędkości obrotowych możliwe jest dzięki zastosowaniu wysokiej jakości komponentów.
Trwałość i Konserwacja
Producent zapewnia, że przekładnia PZO zapewni długoletnią pracę, pod warunkiem przestrzegania zalecanych interwałów wymiany oleju (wymagana objętość to 400 ml) oraz dopuszczalnych parametrów pracy.
Znaczenie Stabilnej Pracy WOM
Stabilna i odpowiednio dobrana prędkość WOM jest kluczowa nie tylko dla wydajności, ale i dla długowieczności zarówno osprzętu, jak i samego ciągnika. "Katowanie sprzętu do zduszenia" poprzez pracę z niewystarczającą mocą lub niewłaściwymi obrotami WOM to prosta droga do awarii i kosztownych napraw. Dlatego inwestycja w rozwiązania takie jak przekładnie zwiększające obroty WOM, które zapewniają optymalne warunki pracy, jest opłacalna i pozwala na efektywne wykorzystanie potencjału zarówno starszych, jak i nowszych maszyn.
