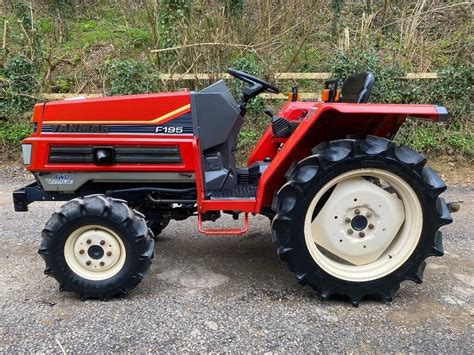

Traktory Yanmar, w tym model F195, posiadają szereg dźwigni i pokręteł do sterowania podnośnikiem i układem hydraulicznym. Zrozumienie ich funkcji jest kluczowe dla efektywnej i bezpiecznej pracy z maszyną, zwłaszcza podczas korzystania z narzędzi takich jak glebogryzarka.
Główna dźwignia podnośnika TUZ
Główna, dłuższa dźwignia w traktorach Yanmar, takich jak Yanmar F195, służy do podnoszenia i opuszczania ramion Tylnego Układu Zawieszenia (TUZ). Jest to podstawowy element sterujący dla wszystkich narzędzi mocowanych do TUZ.
Problemy z ogranicznikiem podnoszenia
W przypadku podnoszenia narzędzi, na przykład glebogryzarki, do maksymalnej pozycji, może wystąpić problem z przeciążeniem silnika. Użytkownicy zauważają, że po osiągnięciu maksymalnej pozycji silnik "przygasa", co sugeruje, że pompa hydrauliczna nie jest odłączana automatycznie.
Aby temu zapobiec, konieczne jest lekkie cofnięcie dźwigni po podniesieniu narzędzia do góry. W niektórych konstrukcjach, takich jak te stosowane w traktorach chińskich, problem ten rozwiązano za pomocą dwóch nakrętek ograniczających zakres pracy dźwigni, co jest prostym, ale skutecznym mechanizmem.
Brak wyłącznika krańcowego
W standardowych rozwiązaniach, przy dźwigni podnośnika zazwyczaj nie ma fizycznego wyłącznika krańcowego. Zamiast tego, sterowanie odłączeniem pompy hydraulicznej, gdy podnośnik osiąga skrajną pozycję, powinno odbywać się za pomocą zaworu wewnątrz rozdzielacza TUZ. To właśnie ten zawór jest odpowiedzialny za prawidłowe działanie systemu i odciążenie silnika.
Prezentacjia Yanmar F215D piotrbpm
Druga dźwignia podnośnika (regulacja głębokości)
Wiele modeli Yanmar, w tym serie F i FX, wyposażonych jest w drugą, krótszą dźwignię podnośnika, której funkcja różni się od głównej.
Funkcja w Yanmar F17
Na przykładzie modelu Yanmar F17, mała dźwignia służy do regulacji glebogryzarki dedykowanej do tego modelu. Jej rola polega na precyzyjnym ustawianiu głębokości pracy narzędzia.
Działanie w Yanmarach serii FX (i analogia do F195)
W Yanmarach serii FX, krótka dźwignia również służy do regulacji wysokości pracy, szczególnie z glebogryzarką. Jest to funkcja, która pozwala na automatyczne wypłycanie głębokości pracy narzędzia w zależności od obciążenia.
Złącze liniowe i jego rola
Aby druga dźwignia działała poprawnie w kontekście regulacji głębokości glebogryzarki, konieczne jest zastosowanie złącza liniowego. Znajduje się ono z tyłu traktora, obok lewego ramienia TUZ. To złącze przekazuje impulsy do podnośnika, który następnie automatycznie wypłyca głębokość pracy glebogryzarki, jeżeli klapa narzędzia "ciągnie za dużo urobku", czyli napotyka na zbyt duży opór. Jest to swego rodzaju system automatycznej regulacji obciążenia.
Pokrętła regulacyjne i hydraulika
Oprócz dźwigni, w traktorach Yanmar znajdują się również pokrętła i nakrętki do precyzyjnej regulacji układu hydraulicznego.
Regulacja szybkości opadania podnośnika (pokrętło pod siedzeniem)
Centralnie pod siedzeniem użytkownika znajduje się gałka pokrętła. Służy ona do regulacji szybkości opadania podnośnika. Dzięki temu operator może dostosować tempo opuszczania narzędzi do aktualnych potrzeb, co jest szczególnie przydatne podczas delikatnych operacji lub pracy w trudnym terenie.
Przełączanie hydrauliki zewnętrznej (nakrętka motylkowa)
Z boku siedzenia, często w łatwo dostępnym miejscu, znajduje się nakrętka motylkowa. Jej funkcja to przełączanie hydrauliki zewnętrznej. Jest to istotne w przypadku, gdy traktor jest wyposażony w dodatkowe wyjścia hydrauliczne do zasilania innych maszyn lub osprzętu. Nakrętka pozwala na skierowanie przepływu oleju do zewnętrznych odbiorników, jeśli takowe są podłączone.
