Sprzęgło odśrodkowe w ciągnikach i maszynach rolniczych: zasada działania i zastosowanie

Sprzęgło odśrodkowe to kluczowy element wielu maszyn, który umożliwia automatyczne połączenie wałka wejściowego z wyjściowym po osiągnięciu określonej prędkości obrotowej. Mechanizm ten działa na zasadzie siły odśrodkowej, co sprawia, że jego funkcjonowanie jest proste i efektywne. W stanie spoczynku elementy sprzęgła są rozłączone, co pozwala na swobodne rozgrzanie silnika, a gdy prędkość wzrasta, sprzęgło łączy obie osie, przenosząc moment obrotowy. W artykule przyjrzymy się bliżej mechanizmowi działania sprzęgła odśrodkowego, jego zastosowaniom oraz zaletom, jakie niesie ze sobą jego użycie, ze szczególnym uwzględnieniem traktorków i wałków WOM.

Zasada działania sprzęgła odśrodkowego

Sprzęgło odśrodkowe to mechanizm, który automatycznie łączy wałek wejściowy z wyjściowym po przekroczeniu określonej prędkości obrotowej. Działa na zasadzie siły odśrodkowej, która aktywuje jego działanie. W stanie spoczynku lub przy niskich obrotach, elementy cierne sprzęgła są rozłączone dzięki sprężynom, które ściągają je do środka. Gdy siła odśrodkowa przewyższa siłę napięcia wstępnego sprężyn, ciężarki zaczynają działać na elementy cierne, co skutkuje ich zetknięciem z koszem sprzęgłowym. To zetknięcie generuje siłę tarcia, która przenosi moment obrotowy z wałka wejściowego na wałek wyjściowy. Dzięki temu procesowi, sprzęgło odśrodkowe zapewnia płynne przekazywanie mocy bez potrzeby ręcznego sterowania. Siła odśrodkowa jest kluczowym czynnikiem aktywującym mechanizm sprzęgła odśrodkowego. Gdy prędkość obrotowa silnika wzrasta, siła odśrodkowa rośnie proporcjonalnie do tej prędkości. Istnieje określona wartość prędkości, zwana prędkością progową, przy której sprzęgło zaczyna działać. W praktyce oznacza to, że sprzęgło odśrodkowe jest w stanie automatycznie dostosować się do zmieniających się warunków pracy silnika. Zmniejszenie prędkości obrotowej skutkuje zmniejszeniem siły odśrodkowej, co prowadzi do rozłączenia sprzęgła.

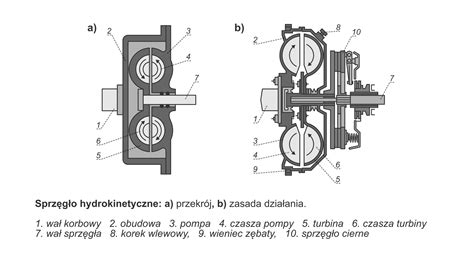

Budowa sprzęgła odśrodkowego

Sprzęgło odśrodkowe składa się z kilku kluczowych elementów, które współpracują ze sobą, aby zapewnić jego prawidłowe działanie.

Ciężarki to jedne z najważniejszych komponentów, które poruszają się na zewnątrz pod wpływem siły odśrodkowej. Gdy prędkość obrotowa wzrasta, ciężarki przesuwają się, co prowadzi do aktywacji sprzęgła.

Sprężyny odgrywają równie istotną rolę, ponieważ utrzymują ciężarki w pozycji rozłączonej przy niskich obrotach, co zapobiega przypadkowemu połączeniu wałków.

Innym istotnym elementem są elementy cierne, które stykają się z koszem sprzęgłowym. Gdy ciężarki przesuwają się na zewnątrz, elementy cierne wchodzą w kontakt z koszem, generując siłę tarcia, która przenosi moment obrotowy z wałka wejściowego na wałek wyjściowy. Ważne jest, aby te elementy były wykonane z materiałów o wysokiej odporności na zużycie, co zapewnia długotrwałe i efektywne działanie sprzęgła.

Zastosowanie sprzęgła odśrodkowego w maszynach

Sprzęgło odśrodkowe jest szeroko stosowane w wielu urządzeniach, gdzie jego automatyczne działanie przynosi znaczące korzyści. Znajduje zastosowanie w

skuterach i gokartach, gdzie pozwala na płynne przyspieszanie, eliminując szarpanie. W przypadku gokartów, umożliwia szybkie i efektywne przenoszenie mocy z silnika na koła. Automatyzacja procesu łączenia wałków sprawia, że pojazd jest bardziej responsywny, co przekłada się na lepsze osiągi na torze.

Sprzęgło odśrodkowe znajduje również zastosowanie w wielu narzędziach budowlanych i ogrodniczych, co znacząco wpływa na ich funkcjonalność. Na przykład, w pilarkach łańcuchowych, zapewnia automatyczne uruchamianie i zatrzymywanie piły, co zwiększa bezpieczeństwo podczas pracy. Innym przykładem jest kosiarka do trawy, która korzysta z tego mechanizmu, aby dostosować prędkość obrotową ostrzy do warunków pracy. Sprzęgło odśrodkowe w tej kosiarce zapewnia, że ostrza działają tylko wtedy, gdy są potrzebne, co oszczędza energię i zwiększa efektywność.

Spora część maszyn budowlanych wyposażonych w silniki spalinowe, posiada sprzęgło odśrodkowe. Ten niewielki element odgrywa w działaniu tego typu sprzętu ogromne znaczenie. Jego działanie opiera się o proste zasady fizyki i pozwala na wygodne operowanie urządzeniem. W sprzęgło odśrodkowe mogą być wyposażone m.in. młoty wyburzeniowe, zagęszczarki, przecinarki ręczne oraz pilarki.

Sprzęgło odśrodkowe w ciągnikach i skrzyniach biegów

W przypadku urządzeń ze skrzynią biegów, takich jak ciągniczek Ursus 308, sprzęgło odśrodkowe również odgrywa istotną rolę. Użytkownik nie musi zatrzymywać pojazdu, aby wysprzęglić i zmienić bieg. Wystarczy zmniejszyć obroty, a sprężyny spowodują, że szczęki sprzęgła odśrodkowego zbliżą się do siebie, powodując wysprzęglenie. Można to porównać do sytuacji, w której pedał sprzęgła jest wciśnięty w przypadku sprzęgła ciernego. W ciągniczku Ursus 308 dźwignia, która wychodzi z boku, to w rzeczywistości hamulec. Sprzęgło odśrodkowe pracuje w bębnie (obudowie), a po wewnętrznej stronie obudowy znajduje się taśma hamulca. W tym ciągniczku biegi włączane są tylko z postoju, zgodnie z instrukcją. Przełączenie biegu podczas jazdy grozi uszkodzeniem skrzyni.

Zmiana przełożeń przy współpracy ze sprzęgłem odśrodkowym może odbywać się tylko bezstopniowo, na przykład za pomocą wariatora (szajby o zmiennej średnicy), który w zależności od obrotów zmienia swoją średnicę, powodując płynne przyspieszanie pojazdu. Jednak ze względu na ślizgający się pas klinowy, takie rozwiązanie nie przeniesie dużych obciążeń. Przekładnie bezstopniowe przenoszące duże obciążenia to skomplikowane i kosztowne zespoły napędowe, gdzie pas główny zbudowany jest z wielu elementów metalowych.

Wałek WOM ze sprzęgłem

Aby ciągnik mógł współpracować z różnymi maszynami rolniczymi, potrzebny jest wałek WOM (Wał Odbioru Mocy). Dzięki niemu można podłączyć do niego m.in. opryskiwacze czy kosiarki.

Działanie wałka WOM ze sprzęgłem

Wały przegubowo-teleskopowe ze sprzęgłem przenoszą moment obrotowy z ciągnika na maszynę rolniczą. Dzieje się tak na skutek połączenia dwóch podzespołów: WOM, czyli wału odbioru mocy ciągnika, i WPM - wału przyjęcia mocy maszyny. Wały przegubowo-teleskopowe mogą przenosić momenty obrotowe do 5000 Nm i obracać się z prędkością do 1500 obr./min. Najczęstszą przyczyną awarii wałów przegubowo-teleskopowych jest użycie nieodpowiedniego wału do napędu danego typu maszyny. W związku z tym, w zależności od rodzaju maszyny i jej zapotrzebowania na moc, dobieramy wały z zabezpieczeniami w formie sprzęgieł. WOM-y ze sprzęgłem spowalniają lub przerywają przenoszenie napędu, kiedy zostaje przekroczona wartość nominalna momentu obrotowego. Napęd zostaje wtedy automatycznie rozłączany, aby zapobiec uszkodzeniu mechanizmu maszyny. Sprzęgła instaluje się do wałka WOM w celu zabezpieczenia napędzanego urządzenia oraz samego wału przed destrukcją.

Dobór wałów przegubowo-teleskopowych do maszyn rolniczych

Właściwy dobór wałka WOM do maszyny jest podstawowym warunkiem wykonywania przez niego wszystkich niezbędnych czynności. Ważnym parametrem wału przegubowo-teleskopowego jest maksymalna moc lub moment obrotowy, które mają być przenoszone na maszynę, z którą ma współpracować ciągnik (należy w tym celu posłużyć się instrukcjami obsługi maszyny). Moc ciągnika, który będzie przy tym wykorzystany, nie ma znaczenia. W przypadku, gdy wzajemne położenie wałków WOM i WPM może powodować złamanie przegubu do kąta 50° podczas pracy ciągłej oraz 80° podczas pracy chwilowej, stosujemy wały szerokokątne. Wały te umożliwiają przenoszenie napędu w sposób ciągły, bez konieczności wyłączania napędu na uwrociach.

Przy doborze wału przegubowo-teleskopowego do maszyny należy zwrócić uwagę na rodzaj końcówek, które wystają z ciągnika i maszyny. Największą popularnością cieszy się króciec 6-frezowy, który wykorzystuje się m.in. w traktorach Ursus. Warto przyjrzeć się także samym wypustom. Jeśli chce się maszynę podłączyć wałem o odmiennym rodzaju wypustów, stosuje się założenie na wał tzw. redukcji. To, innymi słowy, sworznie z wypustami pasującymi do WOM ciągnika oraz specjalnym króćcem. W przypadku maszyn ciężkich opłaca się natomiast bardziej wymiana widełek na krzyżaku wału lub wymiana końcówki w traktorze.

Wybierając wałek WOM, należy też zwrócić uwagę na typ połączenia z urządzeniem. W przypadku maszyny zawieszanej można skorzystać z wałków o standardowych przegubach, gdzie kąt dla pracy ciągłej wynosi 25º. W przypadku pracy urządzeń zaczepianych lepiej zastosować wałek szerokokątny. W przypadku małych odległości traktora od maszyny dochodzi do powstania większego kąta między osią wzdłużną danej maszyny i ciągnika a osią wzdłużną wału. Wówczas dobrze jest zdecydować się na wałek z dwoma przegubami szerokokątnymi. Gdy odległość między maszyną a ciągnikiem jest większa, należy zastosować wałek posiadający jeden sześciokątny przegub, który zakłada się od strony maszyny.

Stosowanie nieprawidłowego wału do napędu danego typu maszyny stanowi jedno z głównych źródeł uszkodzeń wałów przegubowo-teleskopowych. W zależności od rodzaju danego urządzenia oraz jego wymagań co do mocy należy dobrać wały wyposażone w różnorodne zabezpieczenia. Aby zabezpieczyć napędzane urządzenie, jak i wał przegubowo-teleskopowy, wykorzystuje się sprzęgło. Jego zadaniem jest przerwanie transmisji napędu w chwili, gdy zostanie zadana wartość momentu obrotowego. Oznacza to, że napęd rozłącza się po przekroczeniu siły, która mogłaby zaszkodzić mechanizmowi maszyny. W celu zminimalizowania ryzyka wypadków z udziałem wałów przegubowo-teleskopowych wykorzystuje się również dedykowane osłony. Korzystanie z wału bez odpowiedniej osłony lub z osłoną, która uległa destrukcji, wiąże się z ryzykiem pochwycenia i owinięcia fragmentu garderoby. To z kolei sprawia, że warto zadbać o osłonę - dla bezpiecznej pracy i swojego zdrowia.

Warto również zaznaczyć, że w przypadku sieczkarni polowych, bron wirnikowych czy pras zbierających, należy korzystać z wału o momencie nominalnym 400 lub 540 Nm. Z kolei, jeśli chodzi o zgrabiarki, przetrząsarki czy rozsiewacze - wały o momencie 250 Nm.

Rodzaje sprzęgieł w wałach przegubowo-teleskopowych

Istnieje kilka podstawowych rodzajów sprzęgieł w wałach przegubowo-teleskopowych:

• Sprzęgło z kołkiem ścinanym - zabezpiecza elementy przenoszące napęd z ciągnika do urządzenia, a jeśli wystąpi przeciążenie, przerywa przenoszenie momentu obrotowego do maszyny.
• Sprzęgło jednokierunkowe - odpowiedzialne jest za przenoszenie momentu obrotowego w jednym kierunku. Montowane jest do wałów napędzających maszyny o dużym momencie bezwładności.
• Sprzęgło cierne - przenosi moment obrotowy bez rozłączania napędu.

Zalety sprzęgła odśrodkowego

Sprzęgło odśrodkowe oferuje wiele korzyści, które sprawiają, że jest to preferowane rozwiązanie w wielu zastosowaniach. Po pierwsze, automatyzacja działania silnika to jedna z jego największych zalet. Dzięki temu mechanizmowi, sprzęgło łączy i rozłącza wałki bez potrzeby manualnej interwencji, co zwiększa komfort i bezpieczeństwo użytkowania. Kolejną istotną zaletą sprzęgła odśrodkowego jest efektywność energetyczna. Automatyczne dostosowanie siły przenoszenia momentu obrotowego do aktualnych warunków pracy pozwala na oszczędność paliwa oraz zmniejszenie zużycia energii. Sprzęgło to minimalizuje straty mocy, co przekłada się na lepsze osiągi pojazdów i narzędzi.

Jednym z kluczowych aspektów sprzęgła odśrodkowego jest jego zdolność do automatyzacji pracy silnika. Gdy silnik osiąga wymaganą prędkość obrotową, sprzęgło automatycznie łączy wałki, co eliminuje potrzebę manualnego sterowania. Taki mechanizm znacząco zwiększa bezpieczeństwo, ponieważ użytkownik nie musi rozpraszać się podczas jazdy czy pracy narzędziem. Sprzęgło odśrodkowe znacząco poprawia efektywność energetyczną urządzeń, co przekłada się na oszczędności dla użytkowników. Dzięki automatycznemu działaniu, sprzęgło dostosowuje siłę przenoszenia momentu obrotowego do aktualnych warunków pracy, co minimalizuje straty energii. Użytkownicy mogą zauważyć, że ich maszyny działają bardziej płynnie, co pozwala na oszczędność czasu podczas pracy. W przypadku narzędzi ogrodniczych i budowlanych, takich jak kosiarki czy pilarki, zastosowanie sprzęgła odśrodkowego pozwala na szybsze i bardziej efektywne wykonanie pracy. Użytkownicy mogą zauważyć, że dzięki automatyzacji, czas potrzebny na wykonanie zadań jest znacznie krótszy, co zwiększa ogólną wydajność.

Konserwacja i problemy sprzęgła odśrodkowego

Sprzęgło odśrodkowe, jak każdy mechanizm, może napotkać pewne problemy w trakcie użytkowania. Do najczęstszych usterek należą niewłaściwe działanie sprężyn, które mogą prowadzić do nieprawidłowego łączenia lub rozłączania wałków. W przypadku, gdy sprężyny są zużyte, sprzęgło może nie reagować prawidłowo na zmiany prędkości, co wpływa na bezpieczeństwo i wydajność urządzenia. Kolejną częstą usterką jest zużycie elementów ciernych, które z czasem mogą stracić swoje właściwości, co prowadzi do osłabienia siły tarcia.

Właściwa eksploatacja sprzęgła odśrodkowego

Pomimo prostej budowy i trwałej konstrukcji, tego typu sprzęgła nie należą do niezniszczalnych. Z tego powodu należy bezwzględnie trzymać się zaleceń, otrzymanych od producenta i zapisanych w instrukcji użytkowania danego sprzętu. Warto również trzymać się ogólnych zasad, które dotyczą wszystkich urządzeń wyposażonych w sprzęgło odśrodkowe. Pomogą one wydłużyć żywotność tego podzespołu, a tym samym ograniczyć koszty serwisowe:

• Dbaj o właściwe smarowanie ruchomych elementów urządzenia, dzięki czemu maleje opór i zużycie sprzęgła. Ponadto zimny smar np. w mechanizmie uderzeniowym znajdującym się w młotach wyburzeniowych, może doprowadzić do ślizgania się sprzęgła odśrodkowego. Dlatego przed rozpoczęciem pracy z tymi urządzeniami, należy rozgrzać silnik na niskich obrotach.
• Przełączaj się pomiędzy obrotami jałowymi a obrotami roboczymi urządzeniami możliwie jak najszybciej. Powolne zwiększanie lub zmniejszanie obrotów wpływa niekorzystnie na podzespoły sprzęgła i skraca jego żywotność.
• W zależności od zaleceń producenta sprzętu, danego modelu urządzenia należy (w trybie roboczym) używać wyłącznie z pełnym gazem - rzecz jasna po uprzednim rozgrzaniu silnika. Ciągła praca na niższych obrotach może doprowadzić do uszkodzenia sprzęgła odśrodkowego. Zaleceniem tym objęte są m.in. wybrane zagęszczarki jednokierunkowe oraz zagęszczarki stopowe.

Aby zapewnić prawidłowe funkcjonowanie sprzęgła odśrodkowego, ważne jest regularne przeprowadzanie konserwacji. Należy kontrolować stan sprężyn oraz elementów ciernych, a także dbać o ich odpowiednie smarowanie. Warto również zwracać uwagę na wszelkie nieprawidłowości w działaniu sprzęgła, takie jak szumy czy wibracje, które mogą wskazywać na konieczność interwencji.

Jeśli chodzi o sprzęgło cierne, należy je przewietrzyć, aby nie doszło do rozwoju korozji, która - wraz z wilgocią - może doprowadzić do sklejania się tarcz sprzęgła, a to z kolei - przyczynić się do awarii maszyny lub napędu, a także negatywnie wpłynąć na samo sprzęgło. Aby do tego nie doszło, zanim poluzujesz sprężyny dociskające, zapisz długość każdej z nich. Dzięki temu łatwo przywrócisz sprzęgło do pierwotnej pozycji. Jeśli chodzi o sprzęgło ze sprężynami śrubowymi, trzeba poluzować nakrętki sprężyn dociskających, dzięki czemu zwolnią się płytki. Jeśli chodzi natomiast o sprzęgło wyposażone w sprężynę talerzową, należy dokręcić nakrętki na pakiecie, co pozwoli zmaksymalizować siłę nacisku. Miej na uwadze, że nie musisz zachowywać całkowitego luzu. Sprzęgło powinno po prostu łatwo się ślizgać. Następnie włącz na chwilę maszynę, tak aby ten komponent mógł się swobodnie ślizgać. To umożliwi oczyszczenie płytek z wilgoci oraz zanieczyszczeń.

Przyszłość sprzęgieł odśrodkowych

W miarę jak technologia się rozwija, sprzęgła odśrodkowe stają się coraz bardziej zaawansowane, co otwiera nowe możliwości ich zastosowania. Na przykład, wprowadzenie inteligentnych systemów zarządzania silnikiem, które monitorują i analizują dane w czasie rzeczywistym, może znacząco poprawić efektywność pracy sprzęgła. Inwestycje w materiały o wyższej trwałości i odporności na zużycie mogą również przyczynić się do rozwoju sprzęgieł odśrodkowych. Wykorzystanie kompozytów i nanomateriałów może poprawić wydajność i żywotność elementów ciernych, co z kolei wpłynie na zmniejszenie kosztów konserwacji. Ponadto, rozwój technologii 3D drukowania może umożliwić produkcję bardziej skomplikowanych kształtów i struktur, co pozwoli na optymalizację działania sprzęgła w różnych zastosowaniach. Sprzęgła odśrodkowe są wykorzystywane między innymi w sektorze rolniczym, przemysłowym i morskim. Napędy okrętowe w szczególności korzystają z systemu sprzęgieł odśrodkowych (systemy śrub sterowych, napędy strumieniowe).
