Zaawansowane Układy Sterowania i Napędu w Pompogruszkach CIFA

Pompogruszki marki CIFA to zaawansowane maszyny, których efektywność i niezawodność w dużej mierze zależą od skomplikowanych systemów sterowania i napędu. Nowoczesne rozwiązania, takie jak układy hybrydowe, rewolucjonizują branżę transportu i podawania betonu, minimalizując zużycie paliwa, emisję spalin i poziom hałasu. Kluczowym elementem tych systemów jest płyta główna szafy sterującej oraz innowacyjne układy napędowe, w tym rozwiązania hybrydowe z serii Energya.

Płyta Główna Szafy Sterującej CIFA: Centrum Zarządzania

Płyta główna szafy sterującej CIFA pełni funkcję centralnej jednostki zarządzającej pracą pompogruszki. Odpowiada ona za przetwarzanie sygnałów wejściowych z czujników oraz nadzorowanie sekwencji ruchów układu tłoczącego i zasuwy. Podzespół został zaprojektowany do pracy w środowisku narażonym na wibracje, zmienne temperatury oraz wilgoć.

Płyta sterująca nadzoruje istotne parametry, takie jak ciśnienie w układzie, położenie tłoków i stabilność masztu rozdzielczego. Dzięki zaawansowanym ścieżkom sygnałowym umożliwia ona precyzyjną komunikację z panelem sterowniczym oraz systemami zdalnego sterowania radiowego. Element znajduje zastosowanie w pompogruszkach marki CIFA, gdzie zaawansowana automatyka decyduje o wydajności pracy. Płyta główna sprawdza się podczas realizacji zadań wymagających dużej precyzji, takich jak rozkładanie masztu w ograniczonej przestrzeni czy stabilne podawanie betonu na dużą odległość.

Elektronika w maszynach do betonu pracuje w skrajnie wymagającym otoczeniu, dlatego szafy sterownicze wymagają regularnej inspekcji pod kątem szczelności i czystości styków. Objawami awarii płyty głównej mogą być nieregularne przerwy w pracy pompy, brak reakcji na sygnały z pilota lub błędy w komunikacji z silnikiem pojazdu.

Innowacyjne Rozwiązania CIFA Energya - Hybrydowy Napęd

Zasada techniczno-operacyjna gamy Energya oparta jest na możliwości hybrydowego wykorzystania energii elektrycznej, co prowadzi do znacznego zmniejszenia zużycia paliwa i negatywnego wpływu na środowisko w warunkach codziennej eksploatacji. W rzeczywistości zarówno podczas załadunku w betoniarni, jak i w fazie rozładunku na placu budowy silnik wysokoprężny ciężarówki może być wyłączony, a w przypadku betonomieszarki i pompogruszki mieszalnik napędzany jest przez silnik elektryczny podłączony do akumulatora.

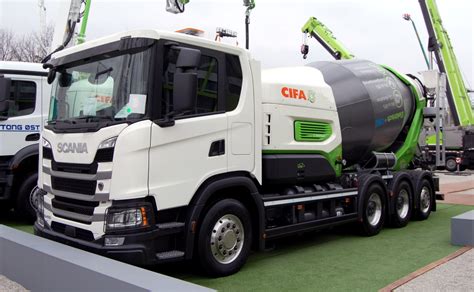

Betonomieszarka CIFA Energya E9

Betonomieszarka CIFA Energya E9 to pierwsza maszyna w historii z technologią hybrydową w sektorze transportu betonu. Premiera betonomieszarki miała miejsce na targach bauma w 2013 r. Wykorzystano w niej innowacyjny system napędu mieszalnika, który łączy zalety technologii tradycyjnej i elektrycznej.

W tradycyjnych betonomieszarkach ruch bębna jest generowany przez układ hydrauliczny. W betonomieszarkach z gamy Energya obrót mieszalnika zapewnia elektryczny silnik indukcyjny, który pobiera energię z akumulatora litowo-jonowego. W hybrydowej betonomieszarce Energya E9 typu plug-in wykorzystano najnowsze technologie w celu zmniejszenia zużycia paliwa, zanieczyszczenia i hałasu. System pozwala na pełne zarządzanie energią w każdych warunkach pracy, a wybór i konfiguracja komponentów maksymalizują ogólną wydajność systemu.

Konwencjonalny układ hydrauliczny został zastąpiony przez przekładnię elektryczną o wysokiej wydajności. System pozwala na obracanie bębna przy wyłączonym silniku Diesla, bez emisji spalin i przy bardzo niskim poziomie hałasu w obszarze roboczym podczas fazy ładowania i rozładowania. Betonomieszarka Energya E9 może być montowana na 4-osiowych podwoziach samochodów ciężarowych, mieszalnik ma pojemność geometryczną 15,9 m³ i nominalną 9 m³, zbiornik na wodę ma pojemność 300 l.

Pompogruszka hybrydowa CIFA Energya MK28E

CIFA Energya MK28E to pierwsza na świecie hybrydowa pompogruszka samochodowa typu plug-in montowana na podwoziach samochodów ciężarowych. Jako zrównoważone i innowacyjne rozwiązanie na rynku, Energya MK28E spełnia wszystkie wymagania użytkowników. Energya MK28E działa już na wielu budowach w Europie.

Pomaga obniżyć koszty, ponieważ oszczędza paliwo i jest świetnym sprzymierzeńcem na miejskich placach budowy, gdzie zanieczyszczenie akustyczne jest poważnym problemem. Zastosowanie pojazdu w trybie elektrycznym minimalizuje emisję hałasu. W modelu Energya MK28E zachowano wiele cech wspólnych z hybrydową betonomieszarką Energya E9. Struktura elementów odzwierciedla styl gamy Energya pod względem linii i kolorów, co sprawia, że ten pojazd wyróżnia się na tle innych.

System sterowania pozwala na pełne zarządzanie energią w każdych warunkach pracy, a wybór i konfiguracja komponentów maksymalizują ogólną wydajność. Konwencjonalny układ hydrauliczny został zastąpiony przez przekładnię elektryczną o wysokiej wydajności.

Dane Techniczne CIFA Energya MK28E:

• Może być montowana na 4-osiowych podwoziach samochodów ciężarowych.
• Maksymalny zasięg pionowy 4-sekcyjnego wysięgnika z systemem składania „Z” to 27,15 m.
• Zasięg poziomy wynosi 23,27 m.
• Średnica przewodów to 100 mm.
• Kąt obrotu wysięgnika: -240°/+240°.
• Sekcje 3 i 4 zostały wykonane z lekkiego i wytrzymałego materiału kompozytowego CIFA Carbotech.
• Moduł pompujący PB607EPC ma maksymalny wydatek teoretyczny 61 m³/h i wytwarza maksymalne ciśnienie 71 bar.
• Bęben betonomieszarki RH 80 wykonano z odpornej na ścieranie stali klasy 450, grubość ścianek wynosi 3 mm.
• Pojemność nominalna bębna to 7 m³, a geometryczna - 12,8 m³.

Hybryda plug-in CIFA Energya MK28E ma elektryczny silnik indukcyjny przeznaczony do obsługi układu podawania betonu z mieszalnika. Jest on zasilany przewodem z sieci energetycznej 380 V albo z wbudowanych akumulatorów litowo-jonowych. Akumulatory są ładowane przez generator napędzany przez PTO, z dodatkowym udziałem energii z systemu KERS (system odzyskiwania energii kinetycznej).

Należy nadmienić, że CIFA ma w ofercie również hybrydową pompę do betonu natryskowego Energya CSSE.

Systemy Sterowania Radiowego

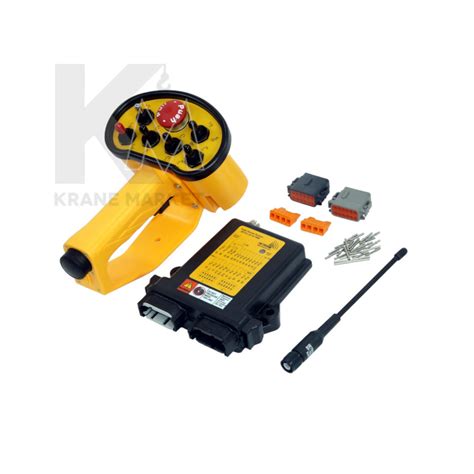

Do sterowania pracą maszyny służy proporcjonalny pilot radiowy Hetronic (dodatkowy przewód 20 m). Przykładowe aplikacje to pompy do betonu. Zestaw nadajnik i odbiornik jest skonfigurowany do obsługi pompy do betonu.

Parametry techniczne sterowania radiowego:

• Częstotliwość pracy: 433,050 - 434,790 MHz / Skok kanałów 25kHz / 60 kanałów; 869,700 - 870,000 MHz / Skok kanałów 25kHz / 12 kanałów.
• Kod Hamminga: 4.
• Czas reakcji na komendę: min 20ms, max 80ms.
• Czas reakcji na komendę STOP bezpieczeństwa aktywna: 20ms.
• Czas reakcji na komendę STOP bezpieczeństwa pasywny: 1s.
• Sterowanie jest klasyfikowane PL e kat. 4 (ISO 13849-1) SIL 3 (EN 62061).
• Sterowanie joystick (UMFS) jest klasyfikowane PL d kat. 3.

Serwis, Części Zamienne i Konserwacja Maszyn CIFA

Firma Elektro-Hyd specjalizuje się w dystrybucji oraz serwisie pomp do betonu. Siedziba firmy mieści się w Żukowie na Pomorzu. Elektro-Hyd świadczy usługi serwisowe, a także wykonuje naprawy pomp do betonu. Tego rodzaju działalność ściśle wiąże się z zapewnieniem klientom dostępu do wszystkich niezbędnych części do betonomieszarek oraz akcesoriów do pomp do betonu.

Firma Elektro-Hyd wykonuje wszystkie prace związane z utrzymaniem pomp do betonu i betonomieszarek w kondycji zapewniającej ich skuteczne oraz niezawodne działanie. Dzięki temu sprzęt będzie funkcjonował sprawnie i bezpiecznie. Oferta obejmuje nie tylko naprawę używanych pomp do betonu z wykorzystaniem części producentów takich jak Sermac, CIFA, Putzmeister, Mecbo czy Schwing, ale też dysponuje częściami zamiennymi stosowanymi w betonomieszarkach pompy wody CIFA. W ofercie znajdują się także pompy do mieszanki betonowej.

W zakresie kompetencji Elektro-Hyd leży również przeprowadzanie interwencji doraźnych, bieżąca konserwacja, naprawy gwarancyjne oraz regeneracja i wymiana podzespołów. Ponadto firma posiada certyfikaty, które pozwalają na dokonanie eksperckiej oceny stanu pomp do betonu oraz betonomieszarek, a co za tym idzie - przygotowanie ich do badań dozorowych i rejestracji przeprowadzanych przez Transportowy Dozór Techniczny (TDT).

W naprawianych maszynach instalowane są nowe bądź używane części zamienne do betonomieszarek. Elektro-Hyd służy nie tylko naprawą czy doradztwem, ale jest także w stanie przygotować odpowiednią, wymaganą przez TDT dokumentację. Wszelkie nieprzewidziane przestoje generują straty, dlatego firma działa tak, by w jak największym stopniu wyeliminować potencjalne awarie, a trwanie przeglądów oraz badań dozorowych TDT ograniczyć do minimum. Ponadto, firma zajmuje się także sprzedażą używanych maszyn, w tym pomp do betonu i betonomieszarek.

Elektro-Hyd dostarcza płyty główne do szaf sterowniczych maszyn marki CIFA o numerze katalogowym 242375. Asortyment obejmuje części do pompogruszek, które spełniają najwyższe standardy jakościowe, zapewniając bezawaryjną pracę systemów automatyki. W ofercie dostępne są również: silnik, przekładnia do betonomieszarki, pompa hydrauliczna do napędu betonomieszarki oraz pompa hydrauliczna Rexroth do pompogruszki CIFA.

Firma realizuje zarówno serwis pompogruszek (gruszek na beton z pompą, stacjonarnych lub na samochodzie), jak i betonomieszarek, a także samych pomp do podawania betonu - chociażby znanej marki Putzmeister czy CIFA. Oferuje także sprzedaż części zamiennych dla maszyn do betonu. Przeprowadza szczegółowe badania techniczne i przygotowuje betoniarkę z pompą tak, aby przeszła bez problemu kontrolę UDT.
