Ładowacz czołowy to niezwykle popularne narzędzie w gospodarstwie, a jego odpowiedni dobór pozwala na wszechstronne i komfortowe użytkowanie. Sama konstrukcja ładowacza czołowego jest znana od wielu lat, jednak zmieniające się rolnictwo i jego wzmożona mechanizacja doprowadziły do stworzenia ładowaczy czołowych o wszechstronnym zastosowaniu. Dziś ładowacz nie jest już jednorodną maszyną, lecz całym systemem, który można ściśle dopasować do potrzeb gospodarstwa. Dzieje się tak dlatego, że montowany kiedyś na stałe ładowacz, poważnie ograniczający funkcjonalność ciągnika, dziś stał się urządzeniem, które można odpiąć w ciągu zaledwie minuty. Równie szybko można także zmienić funkcje i rodzaj pracy wykonywanej ładowaczem czołowym w ciągniku.
Decydując się na zakup ładowacza do posiadanego ciągnika lub zamawiając go wraz z nim, warto zastanowić się, do jakich prac będzie potrzebny i jakie zadania ma zespół ładowacz-ciągnik wykonywać.

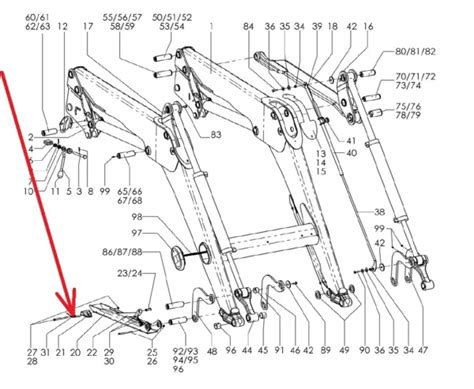

Konstrukcja i kluczowe elementy ładowacza czołowego
Ładowacz czołowy składa się z kilku elementów, decydujących o jego funkcjonalności i trwałości. Podstawowym zespołem roboczym ładowacza czołowego jest wysięgnik z czerpakiem zamocowany jednym końcem do wspornika przykręconego do ciągnika. Na końcu wysięgników zainstalowany jest odpowiedni system sprzęgania osprzętu według norm euro.
Rama montażowa
Głównym punktem mocowania urządzenia do ciągnika jest rama montażowa. To konstrukcja wykonana z wysokogatunkowej stali mocowana na stałe do ciągnika. Ze względu na mocowanie jej do otworów technicznych ciągnika i ukształtowanie samej konstrukcji, rama jest precyzyjnie dopasowana do danego modelu traktora. Głównym przeznaczeniem ramy jest właściwe przenoszenie naprężeń i rozłożenie sił ciężaru samego ładowacza i jego ładunku. Siły te, dzięki długim ramionom ramy montowanym przez wzmocnione śruby, rozkładane są wzdłuż ciągnika aż do poziomu tylnej osi.
Ramiona robocze (wysięgnik)
W odróżnieniu od ramy nośnej, pasującej wyłącznie do konkretnego modelu ciągnika, montowany do niej wysięgnik może być (w ramach ładowaczy jednego producenta) uniwersalny, tj. pasować do kilku modeli ciągnika. Sama konstrukcja wysięgnika to rama wykonana z wytrzymałościowej stali, odporna na założone już w czasie jej projektowania siły skrętne i zrywne oraz maksymalne obciążenie obliczane na pełnym wysięgu. Ramiona robocze są projektowane z myślą o maksymalnej wytrzymałości przy jednoczesnym zachowaniu optymalnej masy własnej.
System mocowania osprzętu
Żeby sam ładowacz mógł spełniać swoją rolę oraz współpracować z dołączanym do niego wymiennym osprzętem, niezbędne jest pewne i stabilne zamocowanie pasujące do wszystkich peryferii. Poszczególni producenci ładowaczy próbowali narzucić swoje własne rozwiązania, co powodowało wymuszanie zakupu osprzętu pasującego wyłącznie do ładowacza danego producenta. Standaryzacja zamocowań uporządkowała rynek i dziś możemy wyróżnić jedynie kilka typów szeroko stosowanych na świecie. Nie można pominąć znaczenia szybkozłącza, które umożliwia szybką wymianę narzędzi roboczych bez konieczności używania dodatkowych narzędzi.
Osprzęt
Osprzęt, stanowiący wyposażenie ładowacza, to m.in.: widły do obornika, do bel okrągłych, czerpak szczękowy do materiałów sypkich, spychacz, hak do udźwigu big bag, widły do palet, wycinak do kiszonki itp. W związku z bogatym wyposażeniem w osprzęt, układy hydrauliczne zostają bardziej rozbudowane o dodatkowe zespoły, jak: podnoszące, chwytające, obracające itp., które podnoszą funkcjonalność i obsługę maszyny.
Wymagania hydrauliczne i elektryczne
Produkowane dziś ładowacze wymagają dobrego układu hydraulicznego o stabilnym ciśnieniu wytwarzanym przez pompę układu. Większość ładowaczy podpina się do systemu hydraulicznego ciągnika pod jego rozdzielacz, żeby nie zabierać tylnych wyjść hydrauliki, czym znacząco ograniczamy możliwości ciągnika. Wspomniane wymagania ładowacza pod względem stabilnego ciśnienia w hydraulice ciągnika, z której jest zasilany, mają duży wpływ na parametry jego pracy. Wysięgnik ma się poruszać szybko i zarazem płynnie, jego ruch ma być przewidywalny i bez szarpnięć. To wszystko wpływa na komfort pracy ładowaczem na ciągniku.
W większości stosowanych ładowaczy wystarczy podpięcie do systemu hydrauliki ciągnika, jednak czasem przy wykorzystaniu szczególnego osprzętu niezbędne jest podłączenie elektryczne dla trzeciej i czwartej funkcji hydrauliki.
Systemy sterowania ładowaczem
Jeśli chcemy operować ładowaczem, niezbędna jest właściwa i intuicyjna integracja między operatorem a systemem hydraulicznym urządzenia. Jednym z najczęściej stosowanych mechanizmów jest sterowanie joystickiem umieszczonym pod ręką w kabinie ciągnika. Aktualnie większość ładowaczy wyposażonych jest we własny rozdzielacz, którym operator steruje za pomocą dżojstika. Występuje kilka rozwiązań:
- Mechaniczny - sygnał przenoszony jest przez system linek, których napięcie i ruch powodują otwarcie zaworów w rozdzielaczu. Ten popularny sposób jest często wybierany ze względu na przystępną cenę samego ładowacza, jak i mechanizmów sterujących: linek i joysticka, które się zużywają. To rozwiązanie jest tanie i bezawaryjne.
- Elektryczny - w tym systemie sterowania ruch joystickiem zamieniany jest w impuls elektryczny i tak przekazywany do elektrozaworów sterujących przepływem oleju w rozdzielaczu ładowacza.
- Hydrauliczny - w tym rozwiązaniu rozdzielacz sterowany jest za pomocą płynu hydraulicznego z joysticka. Rozwiązanie to cechuje równie wysoka jak w elektrycznym szybkość reakcji rozdzielacza.
- Zintegrowany - w tym rozwiązaniu sterowanie funkcjami ładowacza odbywa się za pomocą joysticka zintegrowanego z ciągnikiem i często sterującego także jego innymi funkcjami.
🦾🦾Sterowanie ładowaczem czołowym jest dziecinnie proste🦾🦾
Stabilizacja i bezpieczeństwo
Podstawowym aspektem, z którym zmierzyli się konstruktorzy, było zapewnienie stabilnej, efektywnej i bezpiecznej pracy z ładowaczem czołowym. Zamontowany na ciągniku o średniej mocy ładowacz czołowy waży co najmniej kilkaset kilogramów, co zmienia punkt ciężkości samego ciągnika i jego wyważenie. Dlatego każdy producent ładowacza zaleca dociążenie ciągnika przez stosowanie przeciwwag montowanych na tylnym TUZ lub obciążników na tylnych kołach. Właściwy dobór przeciwwagi powinien być dostosowany do modelu ciągnika, rozstawu osi, wysięgu ładowacza i jego udźwigu. Montaż ładowacza zmienia rozkład masy ciągnika, aby temu zapobiec, zwykle stosuje się dodatkowe obciążniki montowane na tylnej części ciągnika.
Ze względów bezpieczeństwa ładowacz powinien posiadać zawór hamowania i blokadę położenia ramion w przypadku pęknięcia przewodu hydraulicznego. Zamawiając ładowacz czołowy do ciągnika, warto rozważyć zamontowanie jego dodatkowego osprzętu w postaci akumulatora hydraulicznego, który pozwala na tłumienie drgań w czasie jazdy, płynną pracę wysięgnika oraz jego stabilizację w czasie pracy i wygaszanie szkodliwych drgań przenoszonych poprzez ramę na ciągnik.
Montaż ładowacza czołowego
Przed przystąpieniem do montażu ładowacza należy odpowiednio przygotować ciągnik. Pierwszym krokiem jest sprawdzenie kompatybilności ciągnika z wybranym modelem ładowacza. W niektórych przypadkach konieczny może być demontaż niektórych elementów ciągnika, np. maski lub elementów układu wydechowego. Bardzo istotnym krokiem jest również sprawdzenie układu hydraulicznego ciągnika. Należy mieć pewność, że dysponuje on odpowiednią wydajnością i liczbą przyłączy hydraulicznych niezbędnych do obsługi ładowacza.
- Montaż ramy nośnej: Montaż ładowacza czołowego rozpoczyna się od zamocowania ramy nośnej do ciągnika.
- Instalacja ramion roboczych: Po zamontowaniu ramy nośnej kolejnym krokiem jest instalacja ramion roboczych. Ramiona łączone są za pomocą sworzni, które umożliwiają ich ruch w płaszczyźnie pionowej.
- Montaż siłowników hydraulicznych: Następnie montowane są siłowniki hydrauliczne odpowiedzialne za podnoszenie i opuszczanie ramion oraz przechylanie łyżki lub innego narzędzia roboczego. Siłowniki te łączone są z układem hydraulicznym ciągnika za pomocą przewodów hydraulicznych.
- Instalacja systemu sterowania: Ostatnim etapem montażu jest instalacja systemu sterowania w kabinie ciągnika. Może to być dźwignia mechaniczna lub joystick elektroniczny, w zależności od modelu ładowacza.
Po zakończeniu montażu konieczne jest przeprowadzenie testów funkcjonalności ładowacza.
Sposoby poziomowania narzędzi
Jedną z podstawowych różnic konstrukcyjnych między ładowaczami jest sposób poziomowania narzędzi. Najprostszym rozwiązaniem jest brak automatycznego poziomowania osprzętu, a korektę jego nachylenia wykonuje traktorzysta przy pomocy siłownika hydraulicznego. Ale w przypadku np. przeładunku palet praca jest utrudniona i mało wydajna. Dlatego nowoczesne ładowacze są wyposażone w układ prostowodowy, który zapewnia podczas pracy utrzymanie narzędzi roboczych w poziomie. Istnieją dwa rozwiązania:
- Poziomowanie mechaniczne: Najprostszym i najczęściej stosowanym jest mechaniczne połączenie poziomującego narzędzia na zasadzie równoległoboku.
- Poziomowanie hydrauliczne: Innym rozwiązaniem jest poziomowanie hydrauliczne. Do zalet tego rozwiązania należy dokładniejsze poziomowanie i lepsza widoczność niż przy zastosowaniu prostowodów (brak elementów nabudowanych na ramie). To rozwiązanie jest zalecane przy przeładunku palet, gdzie istotna jest duża dokładność utrzymania poziomu ładunku oraz ułatwia przenoszenie materiałów sypkich przy pomocy szufli.
Nasz klient może wybierać pomiędzy trzema seriami ładowaczy czołowych. Dwie z nich są poziomowane mechanicznie, a najbardziej zaawansowana jest poziomowana hydraulicznie, co pozwala na automatyczne ustawienie ładunku względem poziomu podłoża. Ładowacze mają w wyposażeniu standardowym szybkozłącze integrujące połączenie mechaniczne i elektryczne. W opcji mogą mieć blokadę narzędzia sterowaną hydraulicznie z kabiny, automatykę ustawienia kąta pracy narzędzia oraz synchronizację dwóch ruchów (np. podnoszenie i przechylanie).
Zastosowania ładowacza czołowego
Ładowacz czołowy doskonale sprawdza się w szeroko rozumianym rolnictwie, ale widać tu jego uniwersalność i to, w jak szerokim spektrum działań może być wykorzystywany nie tylko w rolnictwie. Odnajduje swoje miejsce także w budownictwie, gospodarce komunalnej czy przemyśle.
W rolnictwie
Jednym z podstawowych zastosowań ładowacza jest załadunek i transport materiałów sypkich (ziarno, nawozy czy pasze). Hodowców zwierząt ucieszy informacja, że ładowacz jest niezastąpiony przy pracach związanych z zadawaniem pasz, usuwaniem obornika czy transportem bel słomy. Przy uprawie roślin ładowacz może być wykorzystywany do załadunku siewników, rozsiewaczy nawozów czy opryskiwaczy. Możliwość szybkiego załadunku tych maszyn znacząco zwiększa wydajność pracy i pozwala na optymalne wykorzystanie czasu pracy.
Dobór i konfiguracja ładowacza
Wybór, oferowanie i zamawianie odpowiedniego ładowacza czołowego do odpowiedniego ciągnika stały się proste. W przypadku zakupu nowego ciągnika i doposażenia go w fabryczny ładowacz dobór można pozostawić specjalistom producenta. Dobór ładowacza i jego opcji może też być wstępnie wykonany przez użytkownika. Wybierając ładowacz należy w pierwszej kolejności zwrócić uwagę na jego udźwig i wysokość podnoszenia. Ponadto, przed zakupem warto zwrócić uwagę na elementy, które mają istotny wpływ na wygodę obsługi, funkcje użytkowe i oczywiście cenę. Do ważnych należy zaliczyć również: możliwość szybkiego montażu i demontażu, wyposażenie w różne elementy robocze.
Coraz istotniejsze staje się wyposażenie ładowacza w hydraulikę trzysekcyjną, dzięki czemu można zainstalować chwytaki do bel kiszonki lub balotów słomy. Warto też pomyśleć o odciążeniu ciągnika pracującego z ładowaczem i rozważyć zakup np. ładowacza zamocowanego na ramie wsporczej z mechanizmem umożliwiającym szybki demontaż, gdy ładowacz jest niepotrzebny.
Ładowacz, który będzie wykorzystywany rzadko, nie warto uzbrajać w kosztowne dodatki. Jeśli ma on być wykorzystywany niemal codziennie, wtedy nawet najdrobniejsze wyposażenie staje się bezcenne. Gdy ciągnik wykorzystywany jest do różnych prac w gospodarstwie, często zachodzi konieczność odłączenia ładowacza. Wtedy warto zainwestować np. w multizłącze hydrauliczne, które często jest wyposażeniem dodatkowym. Wybór ładowaczy czołowych jest duży, a różnice między nimi często niewielkie. Dlatego często warto zastanowić się nad dodatkowym wyposażeniem, nad ich szczegółami, aby wybrać właściwy model i osprzęt.
Ważne aspekty eksploatacji
W każdym gospodarstwie hodowlanym ciągnik z ładowaczem czołowym należy do najbardziej eksploatowanych zestawów. Niezwykle ważne dla jakości pracy ładowacza jest bieżące usuwanie resztek transportowanych materiałów, szczególnie ziemi, kiszonki czy obornika, które mogą ograniczać zakres pracy ramki, do której przymocowany jest osprzęt. Podczas mycia stosować jednak trzeba delikatne dla lakieru, uszczelek i elementów plastikowych środki czyszczące. Producenci ciągników starają się we własnych konstrukcjach tak projektować kabiny, aby widoczność podczas pracy z ładowaczem była możliwie największa.
