Układ ładowacza czołowego w ciągniku rolniczym

Ładowacz czołowy, zwany potocznie TUREM, to jedno z najważniejszych narzędzi w każdym nowoczesnym gospodarstwie rolnym. Zwiększa on funkcjonalność ciągnika, umożliwiając sprawny załadunek, rozładunek i transport materiałów takich jak ziemia, obornik, zboże, nawozy, palety czy bele. Posiadanie ładowacza czołowego w gospodarstwie uwalnia rolnika od wielu ciężkich, fizycznych prac, które do tej pory musiał wykonywać przy pomocy wideł czy szufli.

Właściwy ładowacz czołowy usprawnia wiele prac i podnosi wydajność całego gospodarstwa. Zakres i zastosowanie tego typu sprzętu jest natomiast bardzo szerokie, gdyż ładowacz z odpowiednim osprzętem może służyć zarówno w obejściu, jak i na polu. Zasadność jego zakupu powinna być podyktowana przede wszystkim ilością prac, które możemy wykonać z jego pomocą.

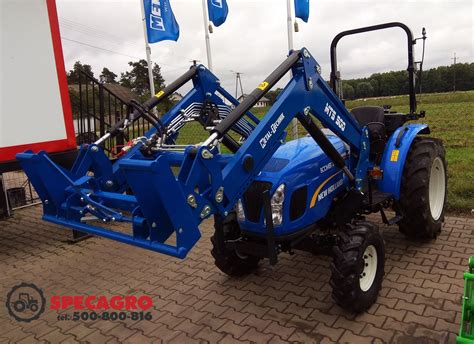

Konstrukcja i budowa ładowacza czołowego

Ładowacze czołowe są maszynami rolniczymi instalowanymi do ramy ciągników rolniczych. Sam ładowacz czołowy to nie jednorodna maszyna, ale cały system, który możemy ściśle dopasować do potrzeb gospodarstwa. Montowany kiedyś na stałe ładowacz poważnie ograniczający funkcjonalność ciągnika, dziś stał się urządzeniem, które możemy od niego odpiąć w ciągu zaledwie minuty. Równie szybko możemy także zmienić funkcje i rodzaj pracy wykonywanej ładowaczem czołowym w ciągniku.

Rama nośna i wysięgnik

Podstawą ładowacza jest rama nośna, konstrukcja wykonana z wysokogatunkowej stali, mocowana na stałe do ciągnika. Ze względu na mocowanie jej do otworów technicznych ciągnika i ukształtowanie samej konstrukcji, rama jest precyzyjnie dopasowana do danego modelu traktora. Głównym przeznaczeniem ramy jest właściwe przenoszenie naprężeń i rozłożenie sił ciężaru samego ładowacza i jego ładunku. Siły te, dzięki długim ramionom ramy montowanym przez wzmocnione śruby, rozkładane są wzdłuż ciągnika aż do poziomu tylnej osi.

W odróżnieniu od ramy nośnej, pasującej wyłącznie do konkretnego modelu ciągnika, montowany do niej wysięgnik może być (w ramach ładowaczy jednego producenta) uniwersalny, tj. pasować do kilku modeli ciągnika. Konstrukcja wysięgnika to rama wykonana z wytrzymałościowej stali, odporna na siły skrętne i zrywne oraz maksymalne obciążenie obliczane na pełnym wysięgu.

Mocowania osprzętu

Żeby sam ładowacz mógł spełniać swoją rolę oraz współpracować z dołączanym do niego wymiennym osprzętem, niezbędne jest pewne i stabilne zamocowanie pasujące do wszystkich peryferii. Poszczególni producenci ładowaczy próbowali narzucić swoje własne rozwiązania, co powodowało wymuszanie zakupu osprzętu pasującego wyłącznie do ładowacza danego producenta. Standaryzacja zamocowań uporządkowała rynek i dziś możemy wyróżnić jedynie kilka typów szeroko stosowanych na świecie, np. haki EURO/SMS, które pozwalają na dokupienie osprzętu od innych producentów.

Wybór ładowacza czołowego - kluczowe parametry

Wybór odpowiedniego ładowacza czołowego jest kluczowy dla efektywności pracy w gospodarstwie. Należy wziąć pod uwagę kilka istotnych czynników.

Udźwig

Jak sama nazwa wskazuje, to wartość określająca, ile ciężaru może udźwignąć ładowacz. Bezpośredni wpływ na tę wartość ma moc ciągnika. Traktory o niewielkiej mocy i niewielkiej wydajności hydraulicznej mogą nie być wystarczające do płynnej obsługi ładowacza. W przypadku doboru ładowacza do mocy traktora zasada jest prosta - im silniejszy ciągnik, tym ładowacz może mieć większy udźwig. Warto jednak wiedzieć, że poza mocą ciągnika należy wziąć też pod uwagę maksymalny dopuszczalny nacisk na przednią oś traktora. Ładowacze w wersjach podstawowych mają udźwig nominalny w wysokości ok. 500 kg, a maksymalny do ok. 1000 kg. Z kolei ładowacze mocniejsze, nadające się do cięższych prac gospodarskich, wymagają już odpowiednich ciągników. Zaleca się też wtedy zapewnić właściwe dociążenie ich tylnej osi.

Wysokość podnoszenia

Jeśli ładowacz czołowy ma posłużyć przy pracach przeładunkowych lub innych wykonywanych na wysokości, istotnym parametrem będzie maksymalna wysokość podnoszenia. Aby zwiększyć możliwości ładowacza w tej kwestii, produkowane są ładowacze z wydłużanymi teleskopowo ramionami lub z łyżkami wysokiego załadunku.

Kompatybilność z ciągnikiem

Wybierając odpowiedni ładowacz do swojego gospodarstwa, powinniśmy kierować się przede wszystkim wielkością i mocą posiadanego ciągnika. Ważne są także gabaryty ciągnika, bo decyduje to o zwrotności i stabilności sprzętu. Chociaż ładowacz czołowy można montować na każdym ciągniku, to jednak z powodu omówionych parametrów i oczekiwań odnośnie jakości jego pracy, do tego celu używa się głównie ciągniki z silnikami o mocy od 44 do 74 kW (60-100 KM). Powodem jest doskonała ekonomika pracy i możliwość udźwigu nawet dużych ładunków przez takie zestawy ciągnik-ładowacz.

Wydajność układu hydraulicznego

Ważniejszą od mocy ciągnika jest wydajność pracy jego układu hydraulicznego (w tym szczególnie pompy), bo mocno wpływa to na szybkość pracy ładowacza. Inny znaczący parametr, to wielkość siłowników oraz ciśnienie oleju w układzie hydraulicznym. Od tych parametrów jest bowiem uzależniona siła udźwigu takiego osprzętu. W przypadku, gdy ciągnik posiada raczej niewystarczającą wydajność układu hydraulicznego, wtedy lepiej jest wybrać ładowacz częściowo sterowany mechanicznie, zamiast całkowicie hydraulicznego.

Liczba sekcji

Aktualnie na rynku dostępne są w sprzedaży ładowacze jedno-, dwu-, trzy- i cztero-sekcyjne. Różnią się one głównie ilością stopni swobody działania urządzenia. W każdej sekcji takiego ładowacza wbudowany jest własny wydajny układ hydrauliczny. W przypadku ładowaczy 1-sekcyjnych, jest umożliwiony przede wszystkim ruch ramionami w górę i w dół. Natomiast w ładowaczach 2-sekcyjnych, istnieje dodatkowo możliwość ruchu narzędziem roboczym oraz samopoziomowanie. Z kolei ładowacze 3- oraz 4-sekcyjne dają jeszcze więcej możliwości pracy. Można je na przykład używać do pracy z innymi akcesoriami ruchomymi, takimi jak chwytaki do bel lub sianokiszonek.

Technologie hydrauliczne i komfort pracy

Wygodę i płynność pracy z ładowaczem zapewnia również dobór właściwego poziomowania narzędzi, który zależy od materiału, z którym pracujemy.

System samopoziomujący

To system automatycznie regulujący i utrzymujący kąt pomiędzy narzędziem a podłożem. Pozwala na zachowanie stabilności i równowagi podczas manewrowania ładunkiem - opcja ta przekłada się na efektywność pracy i bezpieczeństwo. Ma on szczególne znaczenie przy podnoszeniu ładunków na dużą wysokość, transportowaniu ładunków na paletach lub materiałów sypkich przy użyciu łyżki. Wybierając ładowacz czołowy warto zwrócić uwagę na rodzaj systemu samopoziomującego:

• Mechaniczny (prostowody): polega na wykorzystaniu prostowodów, czyli mechanicznego połączenia poziomującego narzędzia na zasadzie równoległoboku. Wadą tego rozwiązania jest większa masa ładowacza i ograniczenie widoczności.
• Hydrauliczny: opiera się na złożonym układzie siłowników hydraulicznych i zaworów automatycznie dostosowujących położenie narzędzia w czasie jego podnoszenia lub opuszczania. Jest to lepsze rozwiązanie, które nie ogranicza widoczności i pozwala na łatwe utrzymanie właściwego poziomu ładunku. Poziomowanie to można wyłączyć na czas pracy z sypkimi materiałami.

Multizłącza hydrauliczne

Chcąc wyposażyć się w wydajny ładowacz czołowy, warto postawić na ten z hydrauliką trzysekcyjną. Jeśli zależy nam na jak największym usprawnieniu pracy, szybkozłącza hydrauliczne (multizłącza) to dodatek, w który powinien być wyposażony ładowacz czołowy. To wygodne rozwiązanie pozwalające na szybkie łączenie i rozłączenie linii hydraulicznych, zazwyczaj bez konieczności używania narzędzi. Dzięki niemu ładowacz możemy szybko i w miarę prosto odłączyć i załączyć.

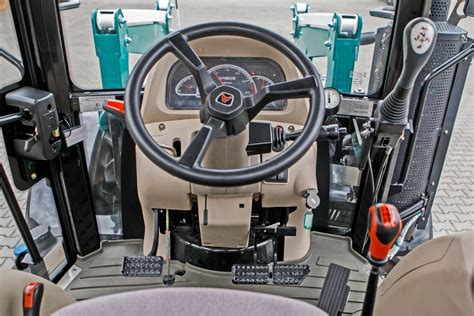

Sterowanie ładowaczem

Aby operować ładowaczem, niezbędna jest właściwa i intuicyjna integracja między operatorem a systemem hydraulicznym urządzenia. Jednym z najczęściej stosowanych mechanizmów jest sterowanie joystickiem umieszczonym pod ręką w kabinie ciągnika. Systemy sterowania to:

• Mechaniczny: sygnał przenoszony jest przez system linek, których napięcie i ruch powodują otwarcie zaworów w rozdzielaczu. Jest często wybierany ze względu na przystępną cenę.
• Elektryczny: ruch joystickiem zamieniany jest w impuls elektryczny i tak przekazywany do elektrozaworów sterujących przepływem oleju w rozdzielaczu ładowacza.
• Hydrauliczny: rozdzielacz sterowany jest za pomocą płynu hydraulicznego z joysticka. Rozwiązanie to cechuje wysoka szybkość reakcji rozdzielacza.
• Zintegrowany: sterowanie funkcjami ładowacza odbywa się za pomocą joysticka zintegrowanego z ciągnikiem i często sterującego także jego innymi funkcjami.

W najtańszych urządzeniach sterowanie odbywa się przez rozdzielacz ciągnika i linki. Jednak większość ładowaczy wyposażonych jest we własny rozdzielacz, którym kieruje się za pomocą joysticka, co jest zdecydowanie najwygodniejszym rozwiązaniem.

Dodatkowe udogodnienia

• Zawór bezpieczeństwa: Ładowacz czołowy LS posiada zawór bezpieczeństwa, który w przypadku przeciążenia ładowacza nie pozwala na wyższe uniesienia ładunku.
• Amortyzator hydrauliczny: Warto rozważyć zamontowanie dodatkowego osprzętu w postaci akumulatora hydraulicznego, który pozwala na tłumienie drgań w czasie jazdy, płynną pracę wysięgnika oraz jego stabilizację w czasie pracy i wygaszanie szkodliwych drgań przenoszonych poprzez ramę na ciągnik.
• Hydrauliczne ryglowanie osprzętu: Znacząco usprawnia zmianę narzędzi roboczych.
• Wskaźnik wychyłu narzędzia roboczego: Pomaga w precyzyjnym pozycjonowaniu osprzętu.
• Ochrona maski: Zastosowane osłony zabezpieczają maskę ciągnika przed uszkodzeniem, np. przy załadunku bel słomy na przyczepę.
• Łożyska ślizgowe: Nie wymagają smarowania przez cały okres użytkowania ładowacza.
• Tuleje samosmarowalne: Charakteryzują się ponadprzeciętną wytrzymałością i odpornością, gwarantując wiele lat bezawaryjnego użytkowania.

Przykładowe zastosowania ładowaczy czołowych

Ładowacz z odpowiednim osprzętem może służyć do przenoszenia materiałów sypkich (np. zboża, piasku, żwiru, obornika), bel słomy i sianokiszonki, palet czy kłód. Może posłużyć do ich transportu w obrębie gospodarstwa, a także sprawdzić się podczas przenoszenia i rozładunku maszyn rolniczych i innych urządzeń. Ze względu na szerokie zastosowanie, można wyróżnić 3 główne typy ładowaczy czołowych:

• Ładowacze czołowe kompaktowe - to mniejsze maszyny wyróżniające się większą zwrotnością. Świetnie sprawdzają się w miejscach o ograniczonej przestrzeni.
• Ładowacze czołowe uniwersalne - jak nazwa wskazuje, mają szeroki zakres zastosowań.
• Ładowacze czołowe dedykowane - przeznaczone do konkretnych modeli ciągników, np. marki LS Tractor.

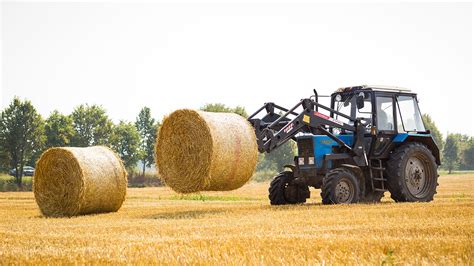

Prace załadunkowe i rozładunkowe

Najczęściej ładowacze czołowe wykorzystywane są do załadunku i rozładunku różnego rodzaju materiałów. Z odpowiednim osprzętem, takim jak widły do obornika czy chwytaki do balotów, znacznie ułatwiają codzienne prace w gospodarstwie. Mogą to być na przykład:

• Załadunek obornika na przyczepę
• Transport bel słomy i sianokiszonki
• Przenoszenie materiałów sypkich, takich jak zboże, piasek czy żwir
• Manipulowanie paletami z nawozami lub innymi produktami

Zwiększenie wszechstronności ciągnika

Ładowacz czołowy znacznie podnosi funkcjonalność samego ciągnika, często zastępując w gospodarstwach ładowarki. Dodatkowo, dzięki przedniemu trzypunktowemu układowi zawieszenia (TUZ), ciągnik może stać się jeszcze bardziej uniwersalny i wszechstronny. Maszyn zawieszanych na przedni TUZ jest obecnie coraz więcej, np. kosiarki, pługi, zamiatarki, a także cała gama osprzętu transportowego. Typowy trzypunktowy układ zawieszenia znajduje się z tyłu, jednak możliwy jest też montaż przedni. Dzięki temu możemy wykonywać dwa zadania równocześnie (np. pod przedni TUZ podpinamy kosiarkę, pod tylny prasę, która wiąże ścięte siano). Przedni TUZ może też pełnić dodatkową funkcję praktyczną.

Wiodący producenci ładowaczy czołowych na rynku polskim

Na polskim rynku wiele firm zajmuje się produkcją ładowaczy czołowych do ciągników rolniczych. Polskie marki stawiają na jakość i niezawodność, która idzie w parze z coraz lepszą myślą techniczną.

Marka LS Tractor

Marka LS dzięki swojej szerokiej ofercie pozwala na dopasowanie ciągnika do swoich potrzeb. Za szerokim asortymentem ciągników idzie także wiele możliwości, jeśli chodzi o osprzęt. Każdy osprzęt jest dedykowany do konkretnego modelu traktora LS. Ładowacz czołowy (tzw. TUR) marki LS dzięki swojej bardzo wytrzymałej konstrukcji i przemyślanej budowie, posiada wielkie możliwości. Jest w stanie udźwignąć dużo większy ciężar niż pozostałe ciągniki podobnej wielkości i mocy. Jedną z wielu zalet tego ładowacza jest jego szybki montaż i demontaż, co umożliwiają szybkozłącza hydrauliczne oraz specjalne podpory do przechowywania. Ładowacz czołowy LS posiada zawór bezpieczeństwa, który w przypadku przeciążenia ładowacza nie pozwala na wyższe uniesienia ładunku. Automatyczna regulacja łyżki to kolejne udogodnienie i poprawa jakości pracy.

Metal-Fach

Metal-Fach oferuje 5 modeli ładowaczy czołowych do ciągników, które w ostatnim czasie przeszły istotne zmiany konstrukcyjne i funkcjonalne. Ładowacze Metal-Fachu są uniwersalne, wystarczy zmienić chwytak, aby transportować różne rodzaje materiałów: bele słomy, kłody, kiszonkę, obornik, palety czy materiały sypkie jak śnieg lub żwir. Zmiana przeznaczenia sprzętu odbywa się sprawnie i w nieskomplikowany sposób. Ciekawym elementem są także łożyska ślizgowe, które nie wymagają smarowania przez cały okres użytkowania ładowacza. W ładowaczu zastosowano również wzmocnienie wewnątrz wysięgnika, które poprawia jego stabilność i sztywność. Nowe ładowacze Metal-Fachu wyróżniają się pod względem estetycznym, dzięki ukryciu przewodów hydraulicznych. Sprzęt można dowolnie spersonalizować, dobierając kolor ładowacza do ciągnika.

Ładowacze produkowane przez sokólską fabrykę mają również nowoczesne rozwiązania, które wpływają nie tylko na komfort użytkowania, ale także na mniejszą podatność na awarie. W standardzie wykorzystano rozdzielacz marki Nimco, który jest podłączony bezpośrednio do ciągnika, co zapewnia szybszą pracę ładowacza i zabezpieczenie przed awarią pompy hydraulicznej. W urządzeniu zastosowano tuleje samosmarowalne, charakteryzujące się ponadprzeciętną wytrzymałością i odpornością. Wsporniki na śrubie rzymskiej zapewniają komfortowe stawianie ładowacza z możliwością regulacji wysokości. Optymalnie dobrane kąty nabierania i wysypu pozwalają skrócić czas pracy. Urządzenia cechują się także znacznym komfortem użytkowania, dzięki zastosowanym amortyzatorom antywstrząsowym.

Dwa modele ładowaczy czołowych firmy Metal-Fach to T-229 i T-241. T-229 to tradycyjna konstrukcja o udźwigu 1300 lub 1600 kg zależnie od wersji. T-241 ma taką samą siłę podnoszenia, jest jednak bardziej urozmaicony i różni się nieco o 10 cm mniejszą wysokością podnoszenia, w porównaniu z T-229.

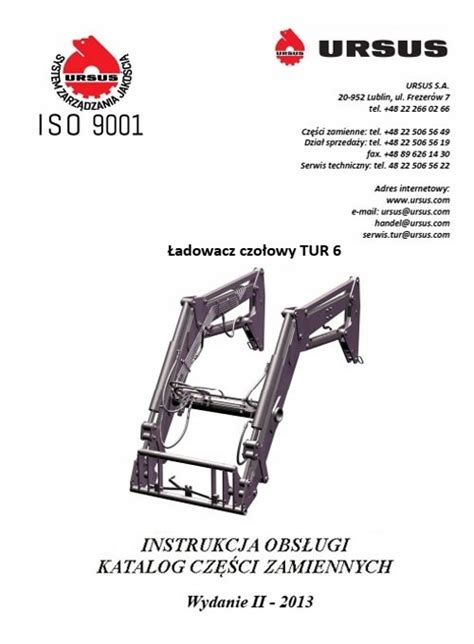

URSUS

W ofercie firmy URSUS znajdziemy 8 modeli ładowaczy czołowych. Ich głównymi zaletami są trwałość i wytrzymałość poszczególnych elementów. Ładowacze czołowe marki URSUS to przede wszystkim wytrzymała konstrukcja wysięgnika wykonanego z blachy stalowej o podwyższonej wytrzymałości o parametrach 18G2A. Odpowiednią sztywność zapewnia rura łącząca o wymiarach 133 x 16 mm. Nowoczesna konstrukcja i design sprawiają, że zamontowany ładowacz dodatkowo wzmacnia konstrukcję samego ciągnika i zabezpiecza go przed tzw. przełamaniem. Pręt spinający górny nadaje ładowaczowi dodatkową stabilność podczas pracy.

Warto wspomnieć również o: połączeniach ruchomych ładowacza za pomocą cynkowanych sworzni oraz tulejek samosmarowalnych; podporze spoczynkowej ułatwiającej montaż i demontaż ładowacza; wskaźniku wychyłu narzędzia roboczego czy ramce szybkomocującej z półautomatycznym zatrzaskiem narzędzia roboczego. Zainstalowana w ładowaczach marki URSUS instalacja hydrauliczna wyposażona jest w najwyższej jakości rozdzielacze firm: NIMCO oraz WALVOIL. Za dopłatą otrzymamy także: multizłącze i amortyzator hydrauliczny. Marka URSUS oferuje również szeroką gamę osprzętu oraz trwałą i estetyczną malaturę w palecie kolorów RAL.

Inni producenci

Na rynku dostępne są także ładowacze czołowe od innych renomowanych producentów:

• Emplex: oferuje 2 modele o wydłużanych teleskopowo ramionach, co bardzo zwiększa ich możliwości pracy. Sprzedawane są dwa modele z udźwigiem 0,7 i 2,75 t, na wys. 4,7 i 5,25 m.
• Pronar: oferuje 4 modele ładowaczy czołowych, od najmniejszego LC 2 (max udźwig 1300 kg w położeniu dolnym i 870 kg w górnym, max wys. podn. 2,96 m, wyposażony w amortyzację i sterowanie joystickiem) do największego LC 5 (max udźwig 2450 kg na wys. do 4,12 m).
• Hydrometal: oferuje 7 modeli, w tym 6 dla rolnictwa. Dla ciągników większych są ładowacze AT-10, AT-20, AT-30 i AT-40. Najmniejszy z nich ma udźwig 1000 kg i max wys. podnoszenia 3,3 m (przeznaczony do ciągników o mocy 37-55 kW / 50-75 KM), a największy o udźwigu 2000 kg.
• John Deere: oferuje 7 modeli przeznaczonych do ciągników o mocy 40-147 kW (55-200 KM), mogących też współpracować ze starszymi ciągnikami. Najmniejszy podnosi prawie 1,4 t na wys. 3,38 m, natomiast największy model podnosi prawie max 2,2 t na wys. 4,4 m. Nowy ładowacz czołowy John Deere 120R osiąga udźwig 434 kg w punkcie obrotu i maksymalną wysokość podnoszenia sięga 1,83 m.
• Hydramet: oferuje 11 modeli. Najmniejszy model Tur 1 przeznaczony do Ursusa C330 i podobnych ciągników, ma udźwig tylko 400 kg przy wys. podn. 2,6 m. Seria ładowaczy Tur od 11 do 20 jest standardowo wyposażona w euro ramkę umożliwiającą łatwą wymianę narzędzi roboczych.
• Kubota: do ciągników rolniczych o mocy do 100 KM (serii M4 i M5) oferowanych jest 7 modeli ładowaczy czołowych. Do najnowszych ciągników Kubota serii M4003 polecanych jest 5 modeli ładowaczy o udźwigu od 1380 do 1600 kg. Najmniejszym modelem jest ładowacz Kubota LK1500U (udźwig 1380 kg, wys. podnoszenia 3,5 m). Największy ładowacz LK1500H potrafi udźwignąć ciężar 1450 kg i ma zasięg 3,75 m. Ładowacze serii U i M są dostępne z mechanicznym prowadzeniem równoległym, natomiast LK1500H jest seryjnie dostępny z prowadzeniem hydraulicznym. Do ciągników Kubota serii M5002 producent przygotował także 5 modeli ładowaczy czołowych, w tym LK2000U (udźwig 1600 kg, wys. podnoszenia 3,8 m) oraz LK1500H i LK1900H dla najbardziej wymagających użytkowników (udźwig większy o 50 kg).
• Sonarol: modele SNR 200/200L i SNR 400/400L montują elektrohydrauliczną amortyzację z joystickiem. Ponadto SNR 400 oferuje szybkozłącza hydrauliczne i trzy sekcje sterowania. Modele te posiadają samopoziomowanie ramion.
• TYM: model TYM TL25 oferuje udźwig 626 kg i wysokość podnoszenia 2,22 m.

Wybór ładowacza czołowego do starszych ciągników

Wybór odpowiedniego ładowacza do starszych modeli, takich jak Ursus C-330, C-360, Zetor 5211 czy mini traktorki, może być trudny, ale możliwy. Kluczowe jest dopasowanie ładowacza do posiadanego ciągnika, a nie na odwrót. Warto zwrócić uwagę na:

• Udźwig: Musi być on dostosowany do masy materiałów, które będą przenoszone, pamiętając o nominalnym i maksymalnym udźwigu.
• Moc silnika i wydajność układu hydraulicznego: starsze ciągniki mogą mieć niewystarczającą wydajność układu hydraulicznego, co może wymuszać wybór ładowacza częściowo sterowanego mechanicznie.
• Konstrukcja i stabilność: Ładowacz powinien być solidnie wykonany, aby wzmacniać konstrukcję ciągnika i chronić go przed uszkodzeniami.
• Osprzęt: Dostępność odpowiednich akcesoriów, takich jak łyżki, widły do palet czy chwytaki do bel.

Wybór odpowiedniego ładowacza czołowego do klasycznego ciągnika to inwestycja, która szybko się zwraca. Dzięki niej mały lub starszy ciągnik staje się wielofunkcyjną maszyną, która oszczędza czas i energię operatora.
