Naprawa Wciągników Linowych: Kompleksowy Przewodnik

Wprowadzenie do Wciągników i Wciągarek

Wciągniki i wciągarki to jedne z najczęściej używanych urządzeń w branży budowlanej i przemyśle. Wykorzystywane są także w przemyśle ciężkim, transporcie i logistyce. Istotne jest, aby zawsze prawidłowo funkcjonowały, bowiem wpływa to na jakość i szybkość wykonywania pracy oraz na bezpieczeństwo pracowników i osób postronnych. Naprawa suwnic i wciągników linowych elektrycznych to kluczowy element utrzymania ciągłości pracy w wielu branżach przemysłowych. Aby zadbać o sprawność i bezpieczeństwo urządzeń, niezbędna jest wiedza dotycząca serwisowania, diagnozowania oraz naprawy systemów dźwigowych.

Podstawowe Rodzaje i Specyfika Urządzeń Dźwignicowych

Urządzenia dźwignicowe, takie jak wciągniki, wciągarki i suwnice, odgrywają kluczową rolę w transporcie bliskim ładunków. Ich specyfika budowy i działania różni się, dostosowując je do konkretnych zastosowań.

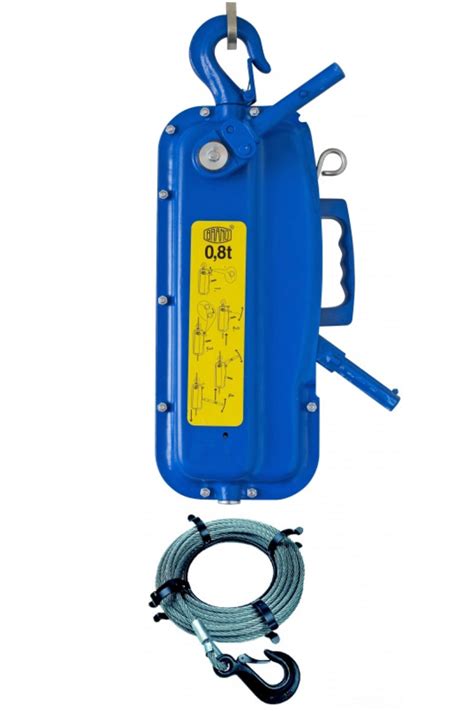

Wciągniki

Wciągnik, inaczej dźwignica, służy do pionowego podnoszenia ładunku, zazwyczaj za pomocą specjalnej liny lub łańcucha zakończonego hakiem. Jest to element chwytny, najczęściej przesuwny po torze, choć może pracować w jednym położeniu jako wersja stacjonarna. Konstrukcję nośną stanowi jednocześnie obudowa wciągnika. Na rynku dostępnych jest wiele typów tych urządzeń.

• Podział ze względu na typ napędu: ręczny, elektryczny, pneumatyczny.
• Podział ze względu na zespół napędowy: przekładnie (ślimakowe, planetarne, wielokrążkowe), silnik. Wszystkie te elementy mają na celu zmniejszenie siły potrzebnej do podniesienia ładunku.
• Podział ze względu na cięgno: lina lub łańcuch.

Wciągarki

Wciągarka ma szersze zastosowanie i większe możliwości w zakresie transportu bliskiego niż wciągnik. Pozwala podnieść ładunek nie tylko pionowo w górę, ale i na bok. Oprócz tego można ją wykorzystać do naciągania liny lub drutu. Niektóre modele charakteryzują się skomplikowaną budową i zaawansowanymi technologicznie urządzeniami. Takie dźwigi mogą być różnie zasilane, np. napędem hydraulicznym, elektrycznym, a czasem zewnętrznie. Bardzo rozwinięte modele wyposażone są w kabestany, natomiast najprostsze wciągarki składają się głównie z bębna i liny naciąganej korbką. Tego typu sprzęt stosuje się do najmniej wymagających robót. Wciągarka posiada oddzielną konstrukcję nośną w formie ramy, która może być przejezdna, przesuwna lub stała.

Suwnice

Suwnice to urządzenia dźwigowe, które umożliwiają precyzyjne podnoszenie i przenoszenie ciężkich ładunków. Przykładem jest suwnica bramowa, urządzenie przeznaczone do przenoszenia ciężkich ładunków na otwartej przestrzeni lub w dużych halach przemysłowych.

Zastosowanie Wciągników i Wciągarek

Podstawowym zastosowaniem tych urządzeń jest transport ładunku w górę i w dół. Wykorzystuje się je w różnego rodzaju obiektach: magazynach i halach produkcyjnych, ale też na liniach montażowych. Przenoszą ładunki o dużej masie, a także dobrze sprawdzają się w miejscach, gdzie zachodzi konieczność załadunku, rozładunku i przeładunku towarów ponadgabarytowych. Branże, w których eksploatowane są te maszyny to transport, przemysł i budownictwo. Dzięki tym urządzeniom praca w zakładach przemysłowych staje się efektywna, gdyż umożliwiają przenoszenie ciężkich ładunków w krótkim czasie i bez konieczności użycia ludzkiej siły. Rodzaj sprzętu zawsze dobiera się w oparciu o gabaryty i wagę ładunku oraz miejsce, w którym ma być zamontowane. Kluczową kwestię odgrywa tutaj sposób zasilania oraz maksymalne obciążenie.

Awarie Wciągników i Wciągarek: Przyczyny i Objawy

Awarie wciągników i wciągarek mogą być spowodowane różnymi czynnikami. Poza naturalnym zużyciem elementów, często dochodzi do błędów po stronie ludzkiej, których przyczyną jest niewłaściwe użytkowanie maszyn. W przypadku wystąpienia ewentualnej awarii, bardzo ważna jest ich odpowiednia naprawa.

Przykłady typowych awarii i ich omówienie

Techniki Naprawy i Konserwacji Elektrycznych Wciągników Linowych

Jako urządzenie podnoszące, wciągnik elektryczny linowy charakteryzuje się wysoką intensywnością pracy, dlatego konserwacja i remonty urządzeń są bardzo ważne. Konserwacja ma na celu zapobieganie i ograniczanie pojawiających się usterek, wydłużanie cyklu napraw, utrzymanie dobrego stanu technicznego, odtwarzanie jak najlepszej sprawności oraz przedłużanie żywotności.

Kluczowe punkty kontrolne podczas naprawy i konserwacji

Podczas serwisowania elektrycznego wciągnika linowego należy zwrócić szczególną uwagę na następujące elementy:

1. Sprawdź, czy zużycie okładziny klocka hamulcowego nie przekracza 2 mm, a powierzchnia styku między uszczelką a kołem hamulca nie powinna być mniejsza niż 70%.
2. Sprawdź stan mocowania sworznia oraz warunki zużycia i smarowania. Zużycie każdej szpilki nie powinno przekraczać 5% oryginalnej średnicy. Zużycie małego trzpienia i trzpienia nie powinno przekraczać 5% pierwotnej średnicy, a owalność jest mniejsza niż 0,5 mm.
3. Sprawdź linę stalową pod kątem zepsutego materiału lub poważnego zużycia oraz stan jej smarowania.
4. Sprawdź, czy nie ma luźnych lub brakujących śrub.
5. Sprawdź hak linowy wciągnika pod kątem pęknięć, czy zużycie części niebezpiecznej przekracza 5% pierwotnej grubości i czy hak jest elastyczny.
6. Sprawdź powierzchnię hamulca pod kątem zabrudzeń i niezawodności hamowania.
7. Sprawdź, czy części smarne są dobrze nasmarowane i czy nie ma wycieku oleju.

Ogólne zasady konserwacji

Właściwa konserwacja zapewnia przedłużone działanie i pewniejszą ciągłość robót. Należy systematycznie sprawdzać smarowanie każdej części. Regularna konserwacja powinna być realizowana zgodnie z planem, zarówno przez personel konserwacyjny, jak i operatora, obejmując demontaż części do konserwacji, pokryw ochronnych itp.

Warunki Pracy i Specjalistyczne Wciągniki Linowe

Elektryczne wciągniki linowe są niezbędnymi narzędziami w różnych gałęziach przemysłu, zapewniając wydajne i niezawodne rozwiązania w zakresie podnoszenia. Ich konstrukcja i specyfikacje są często dostosowane do konkretnych środowisk pracy.

Standardowe warunki eksploatacji

Typowy wciągnik jest odpowiedni do temperatur od -20°C do +40°C i wilgotności nie wyższej niż 85%. Wysokość poniżej 1000 m n.p.m. Wymagane jest środowisko wolne od pożarów, zagrożeń wybuchem, środowisk korozyjnych i pyłu. Zabrania się podnoszenia stopionego metalu, trujących, łatwopalnych i wybuchowych towarów. Odpowiednim źródłem zasilania jest prąd przemienny 3-fazowy (AC), częstotliwość 50 Hz i napięcie 380 V.

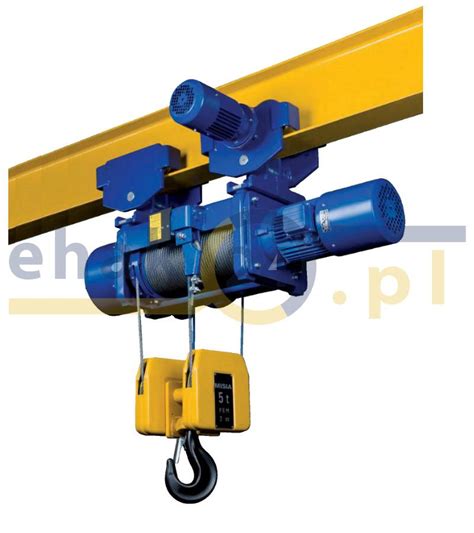

Wciągniki linowe serii CD1 i MD1

Elektryczne wciągniki linowe serii CD1 i MD1 to trwałe i kompaktowe urządzenia podnoszące, odpowiednie do lekkich i średnich operacji. Wciągniki CD1 zazwyczaj mają jedną prędkość podnoszenia, podczas gdy wciągniki MD1 oferują dwie prędkości, zapewniając wszechstronność w obsłudze różnych udźwigów. Produkty te są przeznaczone do środowisk, w których nie występuje ogień, zagrożenie wybuchem ani media korozyjne. Temperatura pracy nie przekracza 60°C, wilgotność 85%, a wysokość 1000 m. Zasada działania jest zbliżona do typów CD/MD.

Wciągniki linowe do metalurgii

Elektryczne wciągniki linowe do metalurgii są specjalnie zaprojektowane do wymagających środowisk występujących w zakładach metalurgicznych i hutach. Te wciągniki są wyposażone w komponenty odporne na ciepło, w tym specjalistyczne liny i haki, aby wytrzymać wysokie temperatury i trudne warunki. Są zwykle używane w pomieszczeniach, temperatura środowiska pracy wynosi od -20°C do +40°C, a ciśnienie atmosferyczne od 0,08 MPa do 0,11 MPa. Środowisko operacyjne powinno zapewniać dobrą wentylację i posiadać niezbędne urządzenia do jej zagwarantowania.

Wciągniki linowe w wykonaniu przeciwwybuchowym

W branżach, w których występują łatwopalne gazy, ciecze lub cząsteczki pyłu, wciągniki linowe w wykonaniu przeciwwybuchowym mają kluczowe znaczenie dla zachowania standardów bezpieczeństwa. Odpowiednie obszary zagrożone wybuchem w środowisku gazowym to Strefa 1 i Strefa 2 zgodnie z GB 3836.14. Wciągniki te mają solidne obudowy i specjalnie uszczelnione elementy, aby zapobiec powstawaniu źródeł zapłonu i zminimalizować ryzyko wybuchu.

Izolowane wciągniki linowe

Izolowane wciągniki linowe są przeznaczone do operacji podnoszenia w obszarach, w których wymagana jest izolacja elektryczna. Zawierają materiały izolacyjne i powłoki chroniące przed zagrożeniami elektrycznymi. W celu zapewnienia bezpieczeństwa i niezawodności przyjęto izolację wielopoziomową, wielopoziomową blokadę, często nazywaną potrójną izolacją. Przewód uziemiający połączony z ramą powinien być ustawiony, a linia uziemiająca jest dostępna od gołego drutu miedzianego o średnicy Φ4-5 mm lub przekrój przewodu metalowego nie może być mniejszy niż 25 mm².

Aspekty Prawne i Kwalifikacje w Serwisowaniu Urządzeń Dźwignicowych

W Polsce bezpieczeństwo suwnic i wciągników linowych regulują przepisy zawarte w normach PN-EN oraz Rozporządzeniach Ministra. Każda suwnica i wciągnik linowy muszą posiadać aktualny certyfikat zgodności potwierdzający spełnienie norm bezpieczeństwa, takich jak PN-EN 13001. Regularny serwis sprzętu dźwigowego zapewnia nie tylko jego niezawodność, ale także wydłuża żywotność urządzeń, minimalizując ryzyko awarii.

Wymagane kwalifikacje i uprawnienia

Od właściwej naprawy maszyn może zależeć życie i zdrowie pracowników. Prowadzenie konserwacji wciągników linowych i łańcuchowych wymaga posiadania odpowiednich uprawnień wydawanych przez UDT (Urząd Dozoru Technicznego). Podobnie jak konserwacja suwnic, również dbanie o stan wciągników wymaga zdania egzaminu teoretycznego i praktycznego przeprowadzanego przez UDT. Posiadanie świadectwa wydawanego przez UDT, potwierdzającego kwalifikacje, jest również wymagane przy pracach związanych ze spawaniem, obróbką cieplną i plastyczną, przy naprawach i modernizacjach. Świadectwo to jest też niezbędne przy wytwarzaniu elementów do naprawy lub modernizacji, jeśli są przy nich niezbędne wspomniane czynności. Przeglądy mogą świadczyć wyłącznie osoby po specjalistycznych szkoleniach, które dodatkowo na co dzień mają do czynienia i doświadczenie z urządzeniami tego typu.

Obowiązkowe przeglądy i dokumentacja

Na użytkownikach spoczywa prawny obowiązek przeprowadzenia regularnych kontroli okresowych wciągników. Przeglądy urządzeń dźwignicowych muszą być przeprowadzane raz na 12 lub 24 miesiące, chyba że instrukcja stanowi inaczej. Katalog czynności wykonywanych w związku z konserwacją wciągników linowych i łańcuchowych obejmuje zadania przewidziane przez firmę, która zbudowała urządzenie i umieszczone w instrukcji obsługi. Są to także oględziny urządzenia prowadzone zgodnie z zaleceniami producenta, lecz nie rzadziej niż raz na 12 miesięcy, jak również realizowane na bieżąco eliminowanie pojawiających się usterek i prowadzenie wymaganej dokumentacji sprzętu. Do zadań wykonywanych przez konserwatora należy również uczestniczenie w obowiązkowych przeglądach prowadzonych przez inspektora UDT, w ramach badań okresowych i doraźnych urządzenia. Aby skutecznie zaplanować cykliczne przeglądy techniczne, należy ustalić harmonogram zgodny z zaleceniami producenta oraz specyfiką pracy urządzeń.

Profesjonalny Serwis Naprawczy: Zakres i Proces

Bardzo ważna jest odpowiednia naprawa wciągników i wciągarek, w tym celu należy skorzystać z pomocy wykwalifikowanych specjalistów. Wybór profesjonalnego serwisu jest istotny, najlepiej wybrać firmy będące długo na rynku i cieszące się zaufaniem klientów oraz dobrymi opiniami.

Podział prac serwisowych

W profesjonalnym serwisie występuje podział na dwie generalne kategorie prac serwisowych: planowane i awaryjne.

• Prace planowane: Obejmują regularną konserwację, podczas której serwisanci na bieżąco monitorują stan podzespołów, dzięki czemu mogą odpowiednio wcześnie zasygnalizować zbliżającą się potrzebę wymiany danego elementu. Proponowane są również modernizacje maszyn, takie jak montaż falowników, sterowań radiowych, zmiany napędów, wymiana zasilania i inne, szczególnie w starszym sprzęcie, gdzie może zajść okoliczność zmiany ich budowy z powodu zmniejszenia ilości dostępnych części zamiennych lub braku współpracy z nowymi technologiami ze względu np. na bezpieczeństwo. Innym rodzajem planowanych prac są przeglądy wstępne, specjalne, ekspertyzy czy sprawdzenie stanu technicznego.
• Prace nieplanowane (reakcja na awarie): Konserwacje maszyn dźwignicowych powinny prowadzić do systematycznego zmniejszania się ilości usterek i awarii, szczególnie w starszych urządzeniach. Natomiast nowe wciągniki należy utrzymać w ruchu i przedłużać żywotność części, minimalizując tym sposobem ryzyko wystąpienia defektu. Właściwa konserwacja zapewnia przedłużone działanie i pewniejszą ciągłość robót. Na wystąpienie awarii mają wpływ inne czynniki niż stan techniczny sprzętu, a są to: sposób obsługi (operatora), jakość instalacji współistniejących, specyficzne warunki pracy, a także wiek urządzenia i podzespołów.

Proces naprawy krok po kroku

Proces naprawy w profesjonalnym serwisie jest zazwyczaj szczegółowo zaplanowany:

1. Kontakt ze zgłaszającym, ocena sytuacji, uzupełnienie niezbędnych informacji, badanie zapotrzebowania na części zamienne lub roboty serwisowe.
2. Po fachowym doradztwie klient otrzymuje cennik usług, uzgadniane są warunki handlowe i następuje elektroniczne potwierdzenie.
3. Uzgadnianie terminu przyjazdu serwisantów. Dla umów stałych jest on zwykle błyskawiczny, zgodny z zapisami umowy.
4. Na zakończenie prac serwisowych wystawiany jest protokół, który zawiera głównie: stwierdzone usterki, zakres wykonanych robót, ilość obsługujących serwisantów, czas pracy i zalecenia.
5. Gdyby usunięcie awarii nie było możliwe na pierwszym spotkaniu, ustala się dalszy ciąg zdarzeń.

Zakres usług profesjonalnego serwisu

Profesjonalne serwisy oferują rzetelną ocenę stanu technicznego oraz usługi związane z regeneracją i remontem. Urządzenia są przygotowywane kompleksowo do dalszej eksploatacji w oparciu o obowiązujące przepisy UDT. Zakres usług obejmuje m.in.:

• Sprawdzenie działania wszystkich mechanizmów.
• Ocenę i pomiary zużycia elementów nośnych (hak, lina/łańcuch itp.) podczas eksploatacji.
• Przeprowadzenie badań obciążeniowych.
• Demontaż i weryfikację elementów składowych.
• Likwidację luzów.
• Odnowę powłoki malarskiej.
• Nowe oznakowanie techniczne.
• Dokumentację wymaganą przepisami.
• Naprawę układów napędowych systemu podnoszenia oraz jazdy w przypadku wciągników mobilnych.
• Naprawę silników elektrycznych oraz motoreduktorów, a także mechanizmów bębnów linowych i łańcuchowych, hamulców bębnów, sprzęgieł oraz przekładni.

Modernizacja i Wymiana Wciągników Linowych: Alternatywa dla Naprawy

Kiedy wciągnik osiągnie moment zakończenia swojego zaprojektowanego okresu eksploatacji, bardziej wydajna i opłacalna może być wymiana całego wciągnika zamiast tylko jego komponentów. Nowy wciągnik pozwala również na skorzystanie z nowych technologii, takich jak zdalny monitoring czy inteligentne funkcje. Wymiana wciągnika może wydłużyć żywotność dotychczasowej suwnicy i poprawić dostępność części zamiennych. Może również pomagać w utrzymywaniu zgodności z obowiązującymi przepisami i normami dotyczącymi bezpieczeństwa.

Nowoczesne wciągniki linowe

Wiele marek lub modeli wciągników linowych można zastąpić nowymi, zaawansowanymi technologicznie urządzeniami. Na przykład, starsze wciągniki Demag można wymienić na Demag DMR.

Wciągniki Konecranes CXT

Wciągnik CXT ma wiele funkcji, które ułatwiają obsługę ładunku i konserwację. Dzięki adaptacyjnemu zakresowi prędkości (ASR) prędkość silnika zmienia się w zależności od obciążenia, co pozwala na optymalną prędkość i większe bezpieczeństwo podczas obsługi cięższych ładunków. Przyjazny w obsłudze projekt olinowania zapewnia lepszy dostęp do górnych krążków linowych i urządzenia przeciążeniowego, dzięki czemu wymiana i regulacja długości liny oraz wymiana krążków są szybkie i łatwe. Hamulce silnika wciągnika są uszczelnione i pyłoszczelne, zbudowane z myślą o niewielkich wymaganiach konserwacyjnych i bezproblemowej pracy. Hamulce CXT zostały zaprojektowane tak, aby wymagały minimalnej regulacji i wytrzymały wiele cykli roboczych. Unikalne umieszczenie silnika wewnątrz bębna chroni silnik przed zanieczyszczeniami, jednocześnie zwiększając zdolność chłodzenia. Konstrukcja sprawia, że silnik i hamulec są łatwo dostępne w celu konserwacji.

Rewolucyjny wciągnik linowy S-series

Radykalnie przeprojektowany i wyposażony w niespotykane wcześniej funkcje, S-series wyznaczy standardy w podnoszeniu na wiele lat. Nowo zaprojektowana konstrukcja obejmuje funkcje nowej generacji, takie jak przesunięte olinowanie, bezstopniowe podnoszenie i lina syntetyczna.

• Nowa generacja olinowania: Przechylony bęben linowy zapewnia bardziej dopasowane kąty liny, aby zmniejszyć zużycie elementów olinowania. Zastosowane olinowanie zapewnia bardziej zrównoważone obciążenia kół i mniejszy nacisk na konstrukcję suwnicy.
• Nowa lina syntetyczna: Rewolucyjna lina syntetyczna jest trwała, ale lekka i nie wymaga smarowania. Lina ma mocną, symetryczną konstrukcję, która zapewnia mniej uszkodzeń liny i bezpieczniejszą obsługę.

Smart Features do zaawansowanego sterowania suwnicą

Pomiar kąta liny w nowoczesnych wciągnikach pozwala na korzystanie z inteligentnych funkcji, w tym:

• Hook Centering: Centrowanie haka znacznie zmniejsza ciągnięcie boczne podczas podnoszenia, umieszczając pomost i wózek bezpośrednio nad ładunkiem.
• Snag Prevention: Zapobieganie zaczepom ma na celu zatrzymanie wszelkich ruchów suwnicy, jeśli zostanie wykryte, że hak, zawiesie lub ładunek zostały zaczepione o przedmiot.
• Follow Me: Umożliwia przesuwanie suwnicy nad ładunkiem poprzez proste ręczne prowadzenie haka.

Cyfrowy ekosystem i zdalny monitoring TRUCONNECT

Wciągnik S-series jest wyposażony w zdalny monitoring TRUCONNECT, który gromadzi dane dotyczące stanu, użytkowania i eksploatacji oraz ostrzega o pewnych anomaliach. Dane mogą być wykorzystywane w planowaniu konserwacji i przewidywaniu możliwych awarii komponentów lub urządzenia i stanowią integralną część konserwacji zapobiegawczej. Posiadając TRUCONNECT, użytkownik ma dostęp do portalu klienta yourKONECRANES, gdzie statystyki i alerty TRUCONNECT można przeglądać w dowolnym momencie. Patrząc na anomalie, schematy i trendy wyłaniające się ze zgromadzonych danych, łatwo wyciągnąć wnioski.

Długotrwale działające wciągniki łańcuchowe

Wciągniki łańcuchowe są zaprojektowane z myślą o elastyczności i trwałości w zastosowaniach przemysłowych. Można ich używać na suwnicy pomostowej, suwnicy stanowiskowej systemu lekkiego lub żurawiu słupowym. Wciągniki łańcuchowe, takie jak Konecranes CLX i C-series, są idealnymi wciągnikami zamiennymi, które sprawdzą się bez względu na branżę.

Wciągnik łańcuchowy CLX

Dzięki CLX silnik wciągnika jest łatwo dostępny do konserwacji i wymiany. Ta sama łatwość serwisowania dotyczy napędu łańcuchowego, sprzęgła poślizgowego, wyłączników krańcowych wciągnika, elektryki i przekładni. W rezultacie czas i koszt konserwacji wciągnika są zredukowane, a produktywność wzrasta dzięki krótszym przestojom. Hamulec jest jedną z najważniejszych części wciągnika łańcuchowego i zapewnia bezpieczeństwo sprzętu do podnoszenia. Samoregulujący się hamulec został zaprojektowany tak, aby działał przez cały okres użytkowania wciągnika. Opatentowany napęd łańcuchowy firmy Konecranes powoduje mniejsze obciążenie łańcucha, co może zwiększyć bezpieczeństwo w miejscu pracy, wydłużając jednocześnie żywotność nowego wciągnika. Hamulec i sprzęgło poślizgowe to cechy, które zmniejszają prawdopodobieństwo spadku obciążenia w przypadku awarii sprzęgła.

Wciągnik łańcuchowy C-series

Konecranes C-series został zaprojektowany tak, aby wytrzymać ponad milion operacji. Wciągnik jest wyposażony w całkowicie nowy silnik, który jest zarówno mocny, jak i trwały. Przy bardziej efektywnym chłodzeniu silnika ciepło jest redukowane, co prowadzi do większej mocy. Skrzynia biegów została specjalnie skonstruowana, by działać długodystansowo. Smarowana na cały okres eksploatacji skrzynia biegów została zaprojektowana z myślą o łatwym dostępie serwisowym i może pomóc zwiększyć produktywność dzięki nowym prędkościom podnoszenia. Nowa konstrukcja sprzęgła bezpieczeństwa pomaga również zwiększyć wydajność i bezpieczeństwo. Nowy kształt wciągnika i wymiary dojazdowe C-series zapewniają większą kontrolę i mobilność w obszarach roboczych.

Elektryczne wciągniki linowe to cenne narzędzia do podnoszenia ciężkich ładunków w warunkach przemysłowych i budowlanych. Prawidłowa instalacja, regularna konserwacja i przestrzeganie wytycznych bezpieczeństwa są niezbędne do ich skutecznej i bezpiecznej eksploatacji. Postępując zgodnie z opisanymi procedurami, operatorzy mogą zmaksymalizować żywotność wciągnika, minimalizując jednocześnie ryzyko. Pamiętaj, aby zawsze zapoznać się z instrukcją producenta i zasięgnąć porady specjalisty, gdy jest to konieczne.
