Układ pneumatyczny to wszechstronny system wykorzystujący sprężone powietrze do generowania, transferu i kontroli mocy. Jego podstawową zaletą jest prostota konstrukcji, umożliwiająca łatwe projektowanie i wdrażanie automatycznego sterowania maszynami przy użyciu minimalnej liczby części, takich jak zawory i cylindry. Niemal każdy układ pneumatyczny składa się z kompresora powietrza, zbiorników ciśnieniowych oraz rurociągów dystrybucyjnych.

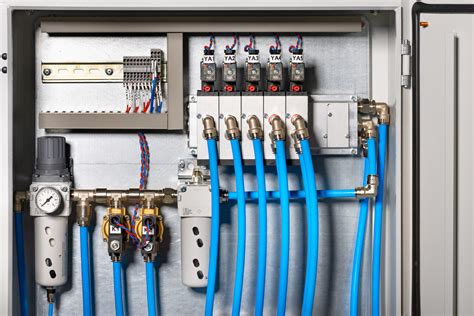

Ruch pneumatyczny wymaga stosowania przefiltrowanego powietrza o odpowiednim przepływie i ciśnieniu. W dużych zakładach przemysłowych przygotowanie powietrza odbywa się centralnie, podczas gdy przy poszczególnych maszynach często stosuje się ręczne sterowanie, obsługę filtrów i regulację ciśnienia.

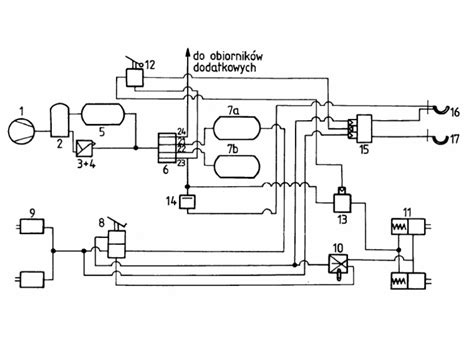

W pojazdach ciężarowych, w tym w ciągnikach siodłowych, układy pneumatyczne odgrywają kluczową rolę, zwłaszcza w systemach hamulcowych i zawieszenia. Kompresor powietrza w takich pojazdach nabija określoną ilość barów, a powietrze jest wtłaczane do poszczególnych elementów za pośrednictwem gumowych przewodów.
Zastosowania układów pneumatycznych w pojazdach ciężarowych
Układy pneumatyczne znajdują szerokie zastosowanie w ciągnikach siodłowych:
- Układ hamulcowy: Jest to najważniejszy system z punktu widzenia bezpieczeństwa ruchu drogowego. W pojazdach ciężarowych, ciągnikach siodłowych i autobusach powszechnie stosuje się pneumatyczne układy uruchamiania hamulców.

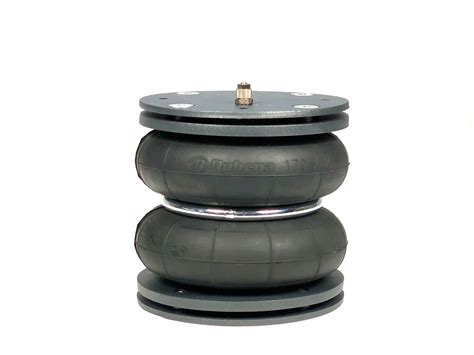

- Układ zawieszenia: W systemie zawieszenia występują tzw. poduszki pneumatyczne, które napełniają się powietrzem, utrzymując pojazd na równej wysokości. Regulacja ilości powietrza w poszczególnych poduszkach pozwala na utrzymanie pojazdu w poziomie. Nieszczelność poduszki może powodować nierówne ustawienie pojazdu nawet na płaskiej powierzchni.
Mimo że oba układy (hamulcowy i zawieszenia) mogą być zasilane z jednego kompresora, dzięki zaworom są sterowane niezależnie. Uszkodzenie wielozaworu może zakłócić poprawne napełnianie i działanie systemu.
Układ hamulcowy w ciągniku siodłowym
Układ hamulcowy jest kluczowym elementem bezpieczeństwa. W samochodach ciężarowych stosuje się cztery główne rodzaje hamulców:
- Roboczy (zasadniczy): Umożliwia kierowcy zmniejszenie prędkości lub zatrzymanie pojazdu.
- Awaryjny (pomocniczy): Uruchamiany niezależnie w przypadku awarii hamulca roboczego, zapewniając co najmniej 50% wymaganej wartości opóźnienia hamowania.
- Postojowy: Służy do utrzymania pojazdu w spoczynku, także na wzniesieniu.
- Dodatkowy (zwalniacz/retarder): Pozwala na utrzymanie stałej prędkości lub jej zmniejszenie, szczególnie na długich spadkach.
Podobnie jak w układach hydraulicznych, pneumatyczne układy hamulcowe dzielą się na dwie grupy elementów:
- Układ uruchamiania (układ sterujący).
- Mechanizmy hamulcowe, które są bezpośrednio związane z kołami.
W samochodach ciężarowych i pojazdach użytkowych stosowane są dwa rodzaje mechanizmów hamulcowych:
- Bębnowe: Hamowanie następuje przez dociskanie szczęk do obracającego się bębna hamulcowego.

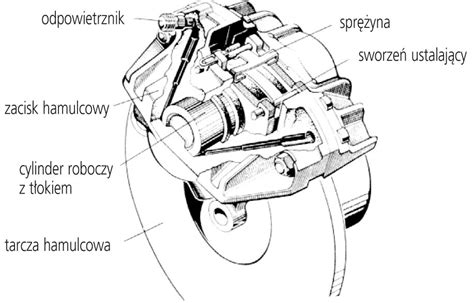

- Tarczowe: Klocki hamulcowe są dociskane do wirującej tarczy hamulcowej.
Pneumatyczny układ uruchamiania hamulców steruje przepływem sprężonego powietrza od zbiornika do siłowników hamulców, które uruchamiają mechanizmy hamulcowe. Wartość siły hamowania wzrasta wraz ze zwiększeniem ciśnienia powietrza w siłowniku. Zaletą tego rozwiązania jest możliwość uzyskania dużych sił hamowania przy minimalnym wysiłku kierowcy oraz łatwość podłączenia układu hamulcowego przyczepy.
Wadą pneumatycznych układów hamulcowych jest stosunkowo długi czas narastania ciśnienia powietrza w siłownikach, zwłaszcza tych oddalonych od głównego zaworu sterującego.

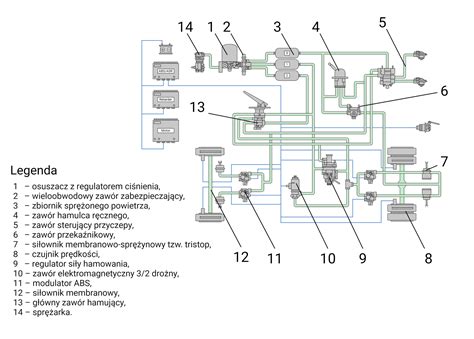

Budowa i działanie pneumatycznego układu sterowania hamulców
Podstawowe urządzenia robocze napędzane powietrzem to siłowniki liniowe, chwytaki, cylindry i dysze. Do połączenia wszystkich części stosuje się elastyczne przewody lub sztywne orurowanie.
Pneumatyczne układy sterowania hamulców składają się z następujących elementów:
- Urządzenia przygotowania i magazynowania sprężonego powietrza.
- Zawory sterujące, zwrotne i przeciążeniowe.
- Siłowniki.
- Przewody i złączki.
Elementy układu wytwarzania i przygotowania powietrza
Sprężarka, napędzana silnikiem pojazdu, spręża powietrze do ciśnienia 0,8-1,7 MPa. Stosowane są jedno- lub dwucylindrowe sprężarki tłokowe, chłodzone powietrzem, o wydajności umożliwiającej napełnienie zbiorników w ciągu kilku minut. Bezpośrednio na sprężarce zamontowany jest filtr zasysanego powietrza. Główne oczyszczanie powietrza odbywa się w filtrach umieszczonych za sprężarką, przed zbiornikiem, które usuwają olej, parę wodną i osuszają powietrze.
Regulator ciśnienia powietrza oddziałuje na sprężarkę, przerywając tłoczenie powietrza po osiągnięciu wartości maksymalnej. Sprężarka pracuje wtedy na biegu jałowym do momentu spadku ciśnienia, gdy regulator ponownie uruchamia jej pracę.
Zawory zabezpieczające sterują przepływem sprężonego powietrza, utrzymując ciśnienie w najważniejszych obwodach w przypadku awarii innych. Dwuobwodowy zawór zabezpieczający utrzymuje ciśnienie w jednym obwodzie hamowania kół, nawet w przypadku awarii drugiego.
Zbiorniki sprężonego powietrza (zazwyczaj 2 do 4 sztuk) magazynują sprężone powietrze. Ich objętość wielokrotnie przekracza objętość siłowników hamulcowych. Ciśnienie w zbiornikach wynosi zazwyczaj 0,7-0,8 MPa, a w niektórych przypadkach do 1 MPa.
Główny zawór hamulcowy, uruchamiany pedałem hamulca, steruje przepływem sprężonego powietrza do siłowników. Im większe przemieszczenie dźwigni, tym wyższe ciśnienie w siłownikach.
Regulator siły hamowania wpływa na rozdział sił hamowania między osie pojazdu, uwzględniając masę ładunku i nacisk kół na drogę.

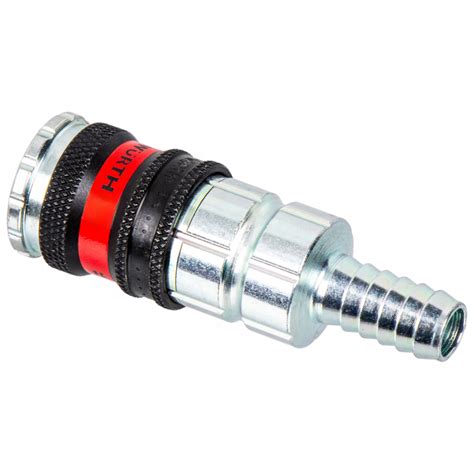

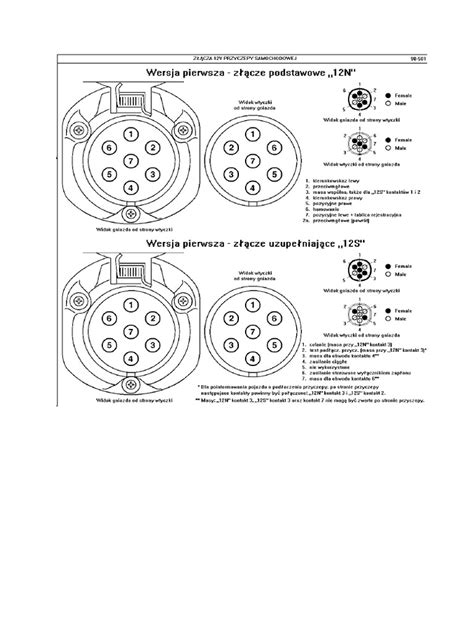

Złącza (sterujące i zasilające) umożliwiają szybkie i szczelne połączenie instalacji pneumatycznej ciągnika i przyczepy.
Rodzaje instalacji pneumatycznych
Obecnie w pojazdach ciężarowych stosuje się instalacje dwuprzewodowe i dwuobwodowe.
- Instalacje dwuprzewodowe: Posiadają przewody zasilania sprężonym powietrzem (przewody zasilające) oraz oddzielne przewody dla powietrza sterującego pracą mechanizmów hamulcowych.
W niektórych rozwiązaniach stosowane są hydropneumatyczne układy uruchamiania hamulców, łączące systemy pneumatyczny i hydrauliczny. Oferują one zalety obu układów, ale są rzadziej stosowane ze względu na skomplikowaną budowę.
Najnowszym rozwiązaniem są układy elektropneumatyczne, charakteryzujące się znacznie krótszym czasem uruchamiania hamulców. Składają się one z elementów układu pneumatycznego i nadrzędnego elektronicznego układu sterującego.
Podstawowe zasady działania i budowa układu
Zasadniczo układ hamulcowy ciężarówki składa się z kilku kluczowych komponentów: pedału hamulca, przewodów, siłowników, zbiornika sprężonego powietrza, mechanizmu hamulcowego, układu sterującego oraz sprężarki. Mimo podobieństwa w działaniu do układów w samochodach osobowych, w pojazdach ciężarowych stosuje się głównie hamulce tarczowe i bębnowe, które pozwalają na efektywne wyhamowanie pojazdów o dużej masie.
Zasadniczy hamulec uruchamia się poprzez naciśnięcie pedału hamulca, generując siłę hamującą na koła. Hamulec postojowy unieruchamia pojazd podczas postoju, a hamulec pomocniczy (dodatkowy) wspomaga hamowanie, zwłaszcza przy manewrach.
Elementy układu pneumatycznego
| Element | Opis budowy | Funkcja w systemie | Znaczenie dla bezpieczeństwa |
|---|---|---|---|
| Sprężarka powietrza | Urządzenie napędzane przez silnik pojazdu | Tłoczy sprężone powietrze do układu hamulcowego | Zapewnia odpowiednie ciśnienie niezbędne do hamowania |
| Zbiorniki powietrza | Metalowe zasobniki o wysokiej wytrzymałości | Magazynują sprężone powietrze | Umożliwiają wielokrotne hamowanie bez spadku ciśnienia |
| Regulator ciśnienia | Zawór kontrolny utrzymujący stałe parametry | Stabilizuje ciśnienie w układzie | Chroni system przed nadciśnieniem i awariami |
| Odolejacz | Filtr oddzielający cząstki oleju | Zapobiega zanieczyszczeniu instalacji | Zmniejsza ryzyko uszkodzeń i zapieczeń zaworów |
| Osuszacz powietrza | Element filtrujący wilgoć | Chroni układ przed kondensacją i zamarzaniem | Zapobiega korozji i blokadzie przewodów |
| Zawór sterujący hamulcami przyczepy | Zawór rozdzielczy reagujący na sygnał hamowania | Steruje przepływem powietrza do przyczepy | Zapewnia synchroniczne hamowanie zestawu |
| Złącza pneumatyczne | Przewody i szybkozłącza | Przekazują powietrze do poszczególnych elementów | Każda nieszczelność obniża skuteczność hamowania |
| Siłowniki hamulcowe | Tłoki pneumatyczne przy kołach | Zamieniają ciśnienie powietrza na siłę hamowania | Bezpośrednio odpowiadają za zatrzymanie pojazdu |
Inne zastosowania pneumatyki w pojazdach kolejowych (analogia do ciężarówek)
Układy pneumatyczne w pojazdach kolejowych, poza hamulcami, zasilają również syreny, piasecznice, styczniki elektropneumatyczne, drzwi, czy elementy mechaniki wagonów samowyładowczych. W większości stosuje się układy nadciśnieniowe.
Układ wytwarzania i przygotowania powietrza obejmuje sprężarki (tłokowe, śrubowe, spiralne), które sprężają powietrze. Powietrze jest następnie schładzane, osuszane (np. za pomocą osuszaczy adsorpcyjnych z użyciem zeolitu) i odolejane. Proces ten zapewnia jego czystość i zapobiega korozji oraz zamarzaniu.
Układ magazynowania powietrza wykorzystuje zbiorniki główne (stalowe lub aluminiowe) do gromadzenia sprężonego powietrza. Ciśnienie w zbiornikach jest stabilizowane, a spadki ciśnienia powodują automatyczne załączenie sprężarki. Zbiorniki wyposażone są w elementy do odwadniania.
Układ rozprowadzania powietrza to instalacja pneumatyczna służąca do dystrybucji sprężonego powietrza. W pojazdach kolejowych kluczowe są dwa przewody:
- Przewód zasilający (PZ): Połączony ze zbiornikami głównymi, zasila wszystkie odbiorniki pneumatyczne. Ciśnienie jest tożsame z ciśnieniem w zbiorniku głównym.
- Przewód główny (PG): Biegnie wzdłuż składu pociągu i odpowiada za transmisję sygnałów pneumatycznych do układu sterującego hamulcem. Ciśnienie zasadnicze wynosi 0,5 MPa (5 bar).
Na połączeniach pojazdów stosuje się sprzęgi pneumatyczne (czerwone dla przewodu głównego, żółte/białe dla zasilającego), składające się z kurka odcinającego, węża i głowicy łączącej.
Najczęstsze problemy i konserwacja
Praca w zapyleniu i wilgoci wymaga szczególnej uwagi dla układów pneumatycznych. Najczęstsze usterki to:
- Nieszczelności na szybkozłączach i przewodach, prowadzące do spadku skuteczności hamowania i nadmiernej pracy sprężarki.
- Gromadzenie się wilgoci w zbiornikach, powodujące korozję i zamarzanie zaworów zimą.
- Zanieczyszczenie instalacji pyłem i piaskiem przez nieczyszczone głowice.
- Przedostawanie się oleju ze zużytej sprężarki, niszczącego membrany siłowników.
- Wydłużony czas napełniania zbiorników, objaw nieszczelności lub zużycia elementów, mogący prowadzić do przegrzania sprężarki.
- Zamarzanie zaworów w niskich temperaturach.
- Zużycie okładzin hamulcowych.
Regularna konserwacja obejmuje codzienne kontrole szczelności, czyszczenie głowic, wymianę wkładu osuszacza raz w roku oraz kontrolę stanu okładzin hamulcowych.
