Kopanie koparko-ładowarką to umiejętność, która wymaga techniki, wiedzy i odpowiednich uprawnień. Choć z zewnątrz może wydawać się to proste, praca tą maszyną wymaga znacznie więcej niż tylko poruszania joystickami. Jazda i obsługa koparko-ładowarki to zestaw konkretnych czynności, które trzeba opanować zarówno w teorii, jak i praktyce.
Podstawy obsługi koparko-ładowarki
Wymagane uprawnienia i szkolenia
Przede wszystkim, aby legalnie obsługiwać koparko-ładowarkę, operator musi posiadać stosowne uprawnienia. Ich uzyskanie wiąże się z ukończeniem specjalistycznego kursu, który obejmuje zarówno część teoretyczną, jak i praktyczną. Kurs kończy się egzaminem państwowym, którego pozytywne zaliczenie uprawnia do prowadzenia tego typu maszyn.
Ważnym elementem szkolenia jest poznanie zasad obsługi maszyny, zrozumienie mechaniki działania ramienia, siłowników i łyżki, a także umiejętność oceny terenu oraz planowania kolejnych etapów pracy. Sama jazda koparko-ładowarką wymaga wprawy i wyczucia, zwłaszcza jeśli prace prowadzone są w trudnym lub ograniczonym terenie. Opanowanie kopania to nie tylko kwestia precyzyjnych ruchów, ale również zrozumienie, jak zachowuje się maszyna pod obciążeniem i jak reaguje na różne typy gruntu.
Skuteczne i bezpieczne kopanie
Skuteczne i bezpieczne kopanie koparko-ładowarką zaczyna się od dokładnego zapoznania się z instrukcją obsługi maszyny. Każdy model może nieco różnić się sterowaniem, rozstawem osi, zasięgiem ramienia czy czułością na ruchy operatora. Dlatego pierwszym krokiem przed rozpoczęciem pracy jest poznanie konkretnej maszyny, na której będziemy pracować.
Następnie warto przećwiczyć podstawowe ruchy robocze - unoszenie, opuszczanie, obracanie ramienia oraz operowanie łyżką. Kluczem do skutecznej pracy jest płynność - nagłe szarpnięcia czy gwałtowne zmiany kierunku nie tylko spowalniają pracę, ale też zwiększają ryzyko uszkodzeń lub wypadków. Płynne ruchy pozwalają kontrolować głębokość i kierunek kopania, co jest szczególnie istotne przy wykopach precyzyjnych, np. pod instalacje. Każdy operator powinien też ustalić punkt odniesienia, który pomoże mu ocenić głębokość wykopu - może to być oznaczenie w terenie, linia laserowa lub naturalna cecha terenu. Dobrą praktyką jest regularne mierzenie głębokości wykopu w trakcie pracy, aby utrzymać założony poziom.
Ważnym elementem pracy jest też umiejętność obracania maszyny w sposób kontrolowany. Nie chodzi tu tylko o mechaniczne skręcanie - operator powinien wiedzieć, jak ustawiać maszynę względem wykopu, aby maksymalnie ograniczyć liczbę manewrów i skrócić czas cyklu pracy. Ostateczny etap to precyzyjne wyładunki - operator musi nauczyć się ustawiać łyżkę dokładnie w miejscu zrzutu, np. na przyczepie, w wyznaczonym hałdzie czy wzdłuż wykopu. Im większa precyzja, tym mniejsze straty materiału i szybszy postęp prac.
Zasady bezpieczeństwa (BHP)
Bezpieczeństwo na placu budowy zaczyna się od operatora. Przestrzeganie zasad BHP podczas pracy koparko-ładowarką to absolutna podstawa - nie tylko dla ochrony zdrowia operatora, ale również dla bezpieczeństwa całego otoczenia. Każdy operator powinien znać i stosować przepisy BHP, niezależnie od doświadczenia.
- Środki ochrony osobistej: Na pierwszym miejscu stoją środki ochrony osobistej, czyli kask ochronny, rękawice robocze, obuwie z noskiem stalowym, a często także kamizelka odblaskowa i ochrona słuchu - szczególnie w przypadku starszych modeli maszyn. To podstawowy zestaw, który chroni przed urazami mechanicznymi, odpryskami gruntu czy przypadkowymi uderzeniami.
- Sygnały dźwiękowe i świetlne: Podczas pracy należy również korzystać z sygnałów dźwiękowych i świetlnych, informując o ruszaniu maszyny, wykonywanych manewrach lub obecności osób postronnych w pobliżu. Te sygnały powinny być regularnie sprawdzane pod względem sprawności.
- Stabilność maszyny: Niezwykle istotne jest też zapewnienie stabilności maszyny przed rozpoczęciem kopania. Operator powinien zawsze ustawić maszynę na wypoziomowanym podłożu, a jeśli to niemożliwe - odpowiednio podeprzeć i zabezpieczyć ładowarkę, np. poprzez użycie podpór lub regulację zawieszenia. Praca na niestabilnym gruncie bez zachowania ostrożności może prowadzić do przewrócenia się maszyny lub jej zsunięcia z nasypu.
- Kontrola przed uruchomieniem: Dobry początek to połowa sukcesu, dlatego wiele zależy od dokładnej kontroli przed rozpoczęciem pracy. Należy zawsze przeprowadzać kontrolę przed uruchomieniem maszyny, aby mieć pewność, że wszystkie elementy sterowania i zabezpieczenia są sprawne.
- Zapoznanie z miejscem pracy: Równie ważne jak zapewnienie prawidłowego funkcjonowania maszyny jest zapoznanie się z miejscem pracy. Należy zawsze zasięgnąć od właściwych służb informacji, czy pod miejscem pracy nie ma przewodów, które mogłyby ulec uszkodzeniu podczas kopania.
- Wygoda w kabinie: Większa wygoda w kabinie koparko-ładowarki to nie tylko przyjemniejszy dzień pracy, ale także większe bezpieczeństwo! Pierwszą czynnością po wejściu do kabiny jest ustawienie fotela i kierownicy tak, aby cały układ sterowania był łatwo dostępny. Ponadto przy wsiadaniu do kabiny koparko-ładowarki należy zawsze zapinać pasy bezpieczeństwa. Gdyby maszyna miała się przewrócić, najlepiej być dobrze przypiętym w fotelu.
- Pewność siebie i ostrożność: Podczas obsługi koparko-ładowarki nie należy popadać w przesadną pewność siebie. Ważne jest, aby zawsze wybierać bezpieczeństwo jazdy, nawet - a raczej w szczególności - jeżeli znamy maszynę i jej układ sterowania. Ważne jest również, aby zachować ostrożność przy wjeżdżaniu na zbocze i zjeżdżaniu z niego. Wjeżdżając pod górę z ładunkiem, należy pamiętać, aby ładowarka jednonaczyniowa była skierowana w górę wzniesienia. W dół najlepiej jechać na wstecznym biegu.
- Znajomość ładowności: Twoim obowiązkiem jako operatora jest znajomość ładowności koparko-ładowarki. Oznacza to również, że musisz wiedzieć, jak duży ciężar można bezpiecznie podnieść pod określonym kątem (wysokość i odległość). Wynika to z faktu, że podczas przewożenia ładunków należy zwracać uwagę na środek ciężkości koparko-ładowarki. Podczas transportu ładunków należy zawsze trzymać wysięgnik koparki przy samej maszynie, a łyżkę ładowarki przy samej ziemi. Oczywiście nie oznacza to, że bez ładunku nie trzeba zwracać uwagi na koparko-ładowarkę.
- Użycie stabilizatorów: Podczas kopania przy użyciu koparko-ładowarki należy zawsze używać stabilizatorów maszyny. Stabilizatory te odrywają koła od podłoża i zapobiegają ich obciążeniu. Chodzi o to, że obciążenie kół powodowałoby podskakiwanie maszyny. Jeżeli podłoże jest zbyt miękkie, można użyć płyt podporowych lub klocków, aby uniknąć zapadania się stabilizatorów w ziemię. Ma to również kluczowe znaczenie ze względów bezpieczeństwa. Miękka gleba pod stabilizatorami może powodować zapadanie się ziemi, co może skutkować poważnymi uszkodzeniami maszyny i obrażeniami jej operatora.
- Sprawność maszyny: W żadnym wypadku nie należy używać koparko-ładowarki, która wykazuje oznaki uszkodzenia lub ma niesprawne sterowanie.
Planowanie pracy z uwzględnieniem terenu i przeszkód
Skuteczne i bezpieczne kopanie zaczyna się od dobrego planu. Operator koparko-ładowarki powinien zawsze zaplanować trasę kopania, analizując warunki terenowe i potencjalne przeszkody. To nie tylko kwestia logistyki - ale także realnego wpływu na efektywność i bezpieczeństwo pracy.
Pierwszym krokiem jest identyfikacja przeszkód w terenie - zarówno widocznych (np. drzewa, ogrodzenia, fundamenty), jak i ukrytych (instalacje wodno-kanalizacyjne, prąd, gaz). W razie wątpliwości niezbędna może być konsultacja z kierownikiem budowy lub pracownikiem nadzoru. Następnie należy wytyczyć dokładną linię kopania, ustalając głębokość i kierunek wykopu oraz sposób przemieszczania urobku.
Kopanie w pobliżu przeszkód wymaga zwiększonej czujności - szczególnie przy ograniczonej widoczności lub pracy w ciasnych przestrzeniach. W takich przypadkach kluczowa jest współpraca z drugim pracownikiem, który może asystować operatorowi i informować go o potencjalnych zagrożeniach z zewnątrz. Technika kopania powinna być dostosowana do warunków terenowych, które mogą znacznie wpływać na pracę maszyny. Twardość gruntu, obecność kamieni, nachylenie terenu czy nawodnienie to czynniki, które determinują sposób pracy ramienia i tempo działania. Dobrze wyszkolony operator potrafi dobrać odpowiednią siłę, tempo i głębokość kopania, zmniejszając zużycie sprzętu i ryzyko awarii.

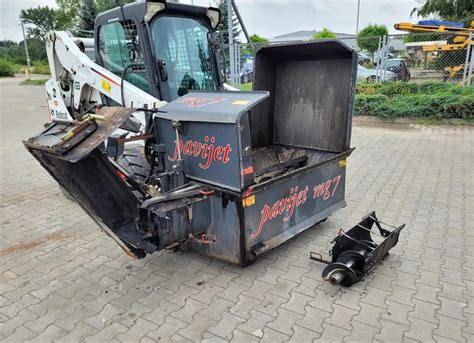

Układarki do poboczy jako osprzęt koparko-ładowarek
Wykonanie samej asfaltowej czy betonowej nawierzchni drogi nie oznacza zakończenia prac. Zostaje jeszcze do zrobienia pobocze. Układarka do poboczy (tzw. poboczarka) to innowacyjny sprzęt, który umożliwia precyzyjne i szybkie wykańczanie dróg poboczem. Dzięki niemu prace mogą być przeprowadzane bezpieczniej i z większą efektywnością. Warto jednak mieć na uwadze, że nie każda układarka poboczy jest taka sama. Układarki do poboczy to stosunkowo nowy rodzaj sprzętu.
Zastosowanie i korzyści
Może być wykorzystywany do wydajnego układania wszystkich warstw konstrukcyjnych pobocza z materiałów zimnych (kruszywo mineralne, destrukt, beton do stabilizacji itp.) lub gorącej masy asfaltowej, a także do poszerzania dróg. Maszyna może być zamontowana m.in. do ładowarki, koparko-ładowarki, traktora, równiarki i innych nośników za pomocą płyty szybkomocującej. Współpracuje z wywrotką opartą na jej zderzaku przednim. Układarka do poboczy zapewnia przede wszystkim szybszą realizację prac. Przy jej pomocy 3-osobowa brygada pracowników może ułożyć kilkanaście kilometrów pobocza w ciągu jednej zmiany. Praca jest również bardziej komfortowa i bezpieczniejsza. Nowoczesna poboczarka znacząco przyspiesza realizację prac ziemnych i drogowych. Wszystko dzięki wykorzystanym w niej technologiom. Te i inne innowacje pozwalają efektywnie układać pobocza i poszerzać drogi, zmniejszając jednocześnie koszty przeprowadzania tego typu prac.
Układarka poboczy Hydrog na budowie drogi ekspresowej S8/ Der Bankettfertiger
Przykładowe modele układarek do poboczy
Astec BF 400
Producentem układarki BF 400 jest niemiecka firma Astec Mobile Machinery z siedzibą w miejscowości Hameln, gdzie powstają projekty maszyn oraz odbywa się w całości ich produkcja. Fabryka korzysta z własnych zasobów inżynierskich oraz materiałowo-sprzętowych. W Hameln znajduje się również centralny magazyn części zamiennych. Na terenie Polski układarki Astec można nabyć w firmie RCT Road Construction Technology. RCT, jako autoryzowany dystrybutor zajmuje się nie tylko sprzedażą maszyn, ale zapewnia również dostawę części zamiennych i obsługę techniczną.
Układarka BF 400 funkcjonuje jako doczepne urządzenie do innej maszyny jezdnej np.: ładowarki kołowej, nośnika teleskopowego, koparkoładowarki lub ciągnika rolniczego. Maszynę BF400 napędza własny 3-cylindrowy silnik spalinowy Perkins o mocy 16,5 kW/22 KM, chłodzony wodą. Szerokość układania nawierzchni wynosi od 500 do 3000 mm, regulacja szerokości odbywa się poprzez dodanie lub usunięcie wymiennych elementów odkładnicy oraz poszerzenie hydrauliczne. Cechą szczególną BF 400 jest głębokość układania, która wynosi 600 mm. Kąt pochylenia odkładnicy regulowany jest hydraulicznie w zakresie ±15°. Całkowita waga maszyny wynosi 3800 kg.
Wyposażenie podstawowe układarki BF 400 obejmuje: regulowane - wysuwane oraz uchylne stanowisko operatora, hydraulicznie regulowaną odkładnicę, rolki pchające na koła ciężarówki, regulowaną prędkość podawania materiału z taśmą wytrzymującą temperaturę do 180°C. W opcji dodatkowej można zamówić: szczotkę talerzową do sprzątania nawierzchni za odkładnicą, dodatkowe poszerzające segmenty odkładnicy, wyjście napędu hydraulicznego do zagęszczarki.
Palmark PUB-HZ 290B
Przenośnikowa układarka pobocza PUB-HZ 290B produkowana przez firmę Palmark Marek Płończak sp.k. zwiększa wydajność, a tym samym ogranicza koszt i udział ludzi przy pracochłonnym wzmacnianiu pobocza i poszerzaniu drogi.
Maszyna, której istota działania polega na zastosowaniu poprzecznego przenośnika taśmowego transportującego materiał podbudowy na pobocze oraz pługów sterowanych hydraulicznie, regulujących grubość i szerokość warstw materiałów podłoża, jest montowana na różnych „nośnikach”. Takim nośnikiem może być odpowiedniej mocy ciągnik rolniczy, równiarka, ładowarka kołowa itp. Odpowiednie indywidualnie dobierane wyposażenie adaptacyjne pozwala zamontować układarkę na danej maszynie. Układarka wyposażona jest w odporną na wysoką temperaturę taśmę przenośnika pozwalającą na używanie układarki również do układania asfaltu.
PUB-HZ 290B ma 8 kół jezdnych pokrytych tworzywem sztucznym, każde o nośności 1000 kg. Rolki przednie (zderzaki) mocowane są teleskopowo i mają płynną regulację w zależności od zwisu tylnego pojazdu zasypującego. Stanowisko operatora wyposażone jest w wielofunkcyjny rozdzielacz hydrauliczny, sterownik płynnej zmiany prędkości przenośnika i panel sterujący silnikiem spalinowym. Operator ma do dyspozycji wygodne siedzisko oraz rozbierane zadaszenie. Podest operatora wraz z siedziskiem i pulpitem sterującym ma możliwość zmiany położenia (do pracy i transportu).
W układarce zastosowano pompę hydrauliczną o zmiennej wydajności. Układ hydrauliczny wyposażony w aluminiową chłodnicę oleju z wymuszonym przepływem powietrza i termostatem. Napęd pompy hydraulicznej z płynną regulacją wydajności realizowany jest przez wysokoprężny silnik spalinowy z firmy Hatz o mocy 14,7 kW. Szerokość układania może być regulowana skokowo o 300 lub 600 mm oraz płynnie w zakresie 550-1130 mm. Wydajność teoretyczna układarki wynosi ok. 350 t/h. Urządzenie jest standardowo wyposażone w hydraulicznie napędzaną szczotkę do oczyszczania krawędzi drogi za układarką.
Strassmayr BF 290
Wszystkie maszyny z oferty firmy Strassmayr tworzone są zgodnie ze światowymi standardami jakości, aby spełnić najbardziej restrykcyjne wymagania wytrzymałościowe, a także zapewnić pełną satysfakcję z bezpiecznego użytkowania. Firma wciąż doskonali skuteczność wdrożonej polityki jakościowej i poszukuje nowych rozwiązań, czego przykładem może być udoskonalona układarka do poboczy Strassmayr BF 290.
Zastosowanie układarki BF 290 jest najszybszym i najbardziej ekonomicznym sposobem na formowanie poboczy i poszerzanie istniejących dróg. Maszyna ta przeznaczona jest do wysokowydajnego układania poszczególnych warstw konstrukcyjnych z różnych materiałów takich, jak: kruszywo, tłuczeń, żwir, destrukt oraz gorąca masa bitumiczna. Uniwersalne mocowanie maszyny, przy współpracy ze specjalnie przygotowaną płytą mocującą, umożliwia montaż układarki na ramionach ładowarki kołowej, koparkoładowarki lub ciągnika rolniczego. Rolki przednie odpowiedzialne za kontakt z samochodem ciężarowym, dostarczającym materiał sypki, są regulowane bezstopniowo, co znacznie ułatwia dopasowanie maszyny do każdego samochodu ciężarowego. Układarka wykorzystuje napęd nośnika tylko i wyłącznie do przemieszczania. Natomiast napęd elementów roboczych odbywa się za pomocą wysokoprężnego silnika spalinowego Kubota D 902 o mocy ok. 20 KM. Układarkę Strassmayr BF 290 udoskonalono poprzez zastosowanie wysokiej jakości silnika chłodzonego wodą, co znacznie obniżyło natężenie hałasu, a w konsekwencji poprawiło również środowisko pracy operatora. Dodatkowo zwiększono nośność czterech kół jezdnych do 2500 kg każde. Wydajność układarki osiąga 300 t/godz., co przy właściwej organizacji dostaw materiału, umożliwia ułożenie w ciągu jednej zmiany do 5 km pobocza.
Układarka do poboczy HYDROG
Obecnie na rynku pojawia się coraz więcej sprzętu do układania poboczy. Każdy producent stosuje własne technologie, przez co urządzenia znacząco się od siebie różnią. Czym zatem powinna się charakteryzować idealna układarka do poboczy? Cena to dla wielu jedno z najważniejszych kryteriów, ale na pewno lepiej jest się kierować takimi cechami jak wydajność, niezawodność oraz możliwości zastosowania. Przykładem jest układarka do poboczy HYDROG, która może rozkładać zimny materiał lub masę bitumiczną rozgrzaną do temperatury 200 °C. Dodatkowo, umożliwia układanie materiałów za krawężnikiem, a nawet w odległości 2 m od drogi, oferując możliwość sterowania przez operatora nośnika.
Praktyka i doskonalenie umiejętności
Opanowanie pracy koparko-ładowarką to proces, który wymaga czasu, praktyki i stopniowego zdobywania doświadczenia. Każdy operator zaczyna od podstaw - i choć teoria jest ważna, to dopiero regularne ćwiczenia pozwalają rozwijać umiejętności i osiągać precyzję niezbędną przy zaawansowanych pracach ziemnych.
Najlepiej rozpoczynać praktykę w bezpiecznym, otwartym terenie, gdzie nie ma przeszkód ani ryzyka uszkodzeń. Stopniowe zwiększanie poziomu trudności to najlepszy sposób, by nabrać wprawy - warto zacząć od miękkiego podłoża, a dopiero potem przechodzić do kopania w twardszym gruncie lub na większych głębokościach, gdzie kontrola maszyny wymaga większego wyczucia.
Warto też korzystać z nowoczesnych funkcji, które oferują współczesne modele koparko-ładowarek. Przykładem jest funkcja pływającej łyżki, jeśli dostępna - pozwala ona na naturalne dopasowanie łyżki do terenu i znacznie ułatwia pracę w nierównym lub grząskim podłożu. To szczególnie pomocne w czasie plantowania, zbierania materiału czy wyrównywania wykopu.
Nie mniej ważne są nawyki po zakończeniu pracy. Operator powinien zadbać o posprzątanie terenu, prawidłowe odstawienie maszyny oraz jej zabezpieczenie - zamknięcie kabiny, sprawdzenie osprzętu, wyłączenie zasilania.
