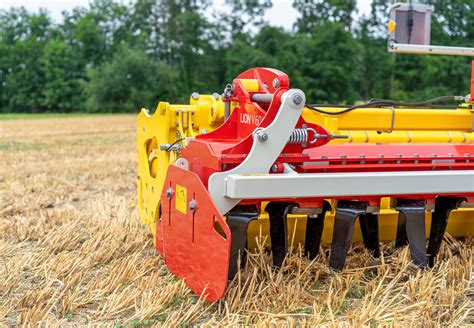

Brony wirnikowe odgrywają znaczącą rolę w wielu koncepcjach uprawy roślin. Doskonałe rozdrobnienie i przemieszanie gleby to największe atuty bron wirnikowych marki PÖTTINGER. W kombinacji z siewnikiem tworzą wszechstronny i ekonomiczny zestaw do perfekcyjnego siewu.
Innowacje i rozwój modeli Pöttinger LION
Po około 10 latach Pöttinger poddał modernizacji bronę wirnikową Lion i siewnik Vitasem. Oprócz wyglądu, inżynierowie włożyli dużo pracy w poprawę komfortu obsługi i opracowali sporo opcji wyposażenia. Nowe modele Lion 403 C i Lion 503 C o szerokościach roboczych 4,0 i 5,0 m pojawiły się w ofercie austriackiego producenta. Podczas prac konstruktorskich nad nowymi modelami szczególny nacisk położono na aktualne i spodziewane w przyszłości wymagania rynku dotyczące obsługi i elastyczności w zastosowaniu. Pöttinger dokłada do swojej oferty maszyn uprawowych nowe modele bron wirnikowych. Lion 403 C i Lion 503 C to maszyny o szerokościach roboczych 4 i 5 m. Inżynierowie tak zaprojektowali miejsca obsługi i regulacji maszyn, aby były one łatwo dostępne i bezpieczne dla operatorów. Jak się okazuje, łatwość dostępu do ustawień sprawia, że rolnicy chętniej z nich korzystają i użytkują maszyny w zróżnicowany sposób.
Nowa brona wirnikowa Lion 302.12
Pöttinger prezentuje nową bronę wirnikową Lion 302.12 z 12 wirnikami w szerokości roboczej 3 m. Nowa brona wirnikowa Pöttinger Lion 302.12 oferuje 20 proc. więcej elementów roboczych na takiej samej szerokości roboczej aniżeli w maszynach 10-wirnikowych. Oznacza to osiągnięcie lepszego rozdrobnienia grud. Maszyna została skonstruowana specjalnie do przygotowania gleby pod uprawę warzyw i ziemniaków. Zastosowane nowe rozwiązanie ma zapewnić dobre efekty kruszenia również na ciężkich, gliniastych glebach. Producent zapewnia, że dodatkową zaletą brony jest uzyskanie dobrego efektu kruszenia przy zredukowanej o 15 proc. w porównaniu z innymi maszynami liczbie obrotów wirników. To z kolei ma oznaczać mniejsze zapotrzebowanie mocy i niższe zużycie paliwa w przeliczeniu na hektar uprawianej powierzchni.
Składane brony wirnikowe serii Lion V
Austriacki producent rozszerza swoją ofertę składanych, średnio ciężkich bron wirnikowych o model 6-metrowy Pöttinger Lion V 6040. Brony wirnikowe serii Lion V są przystosowane do pracy z ciągnikami o mocy do 320 KM. Obecnie Pöttinger rozszerzył serię aż do szerokości roboczej 6 m. W przypadku składanych bron wirnikowych z cięższym wyposażeniem Pöttinger Lion V 4040, Lion V 5040 i Lion V 6040 nacisk położono na kompaktowość maszyny i optymalny rozkład ciężaru. Składane brony wirnikowe są wyposażone w rozwiązania zapewniające jeszcze bardziej przyjazny serwis - idealny widok na całą maszynę, który ułatwia kontrolę i obsługę. Nowe, składane brony wirnikowe austriackiego producenta mogą pracować w kombinacji ze składaną szyną siewną.
Konstrukcja i parametry techniczne
Wytrzymałe łożyska, zoptymalizowana komputerowo forma części roboczych i hartowana stal to znaki firmowe bron wirnikowych LION. Wszystkie modele Lion są wyposażone w cztery wirniki na metr szerokości roboczej. Dostarczony do testu Lion 3040 miał 12 wirników, co oznacza cztery wirniki na każdy metr szerokości roboczej.
Wanna przekładni i łożyskowanie
Wanna przekładni o mocnych ścianach ze stali drobnoziarnistej jest bardzo odporna na skręcanie. Wielkowymiarowe koła zębate znajdują się bezpośrednio nad łożyskowaniem. Obudowy łożysk są wspawane w profil skrzyni i następnie obrabiane w centrum-CNC. W efekcie odstęp między wirnikami jest dokładnie taki sam, co gwarantuje spokojną pracę i dużą wytrzymałość maszyny. Obudowa łożyska jest zespawana z grodzią środkową i podłogą. Mocne łożyska stożkowe znajdują się w kutej, jednorodnej obudowie. Dolne łożyska są osadzone blisko uchwytów zębów. Uchwyty zębów są zintegrowane w obudowie. Łożyska i koła zębate pracują w płynnym smarze. Uszczelka kasetowa chroni przez kurzem, wilgocią i zabrudzeniem, co ma się przyczynić do zwiększenia żywotności maszyny. Potężne koła czołowe są wykonane ze wzmocnionej stali. Dolne łożysko jest osadzone blisko uchwytu zębów, co zapewnia odciążenie i mniejsze zużycie. Brony wirnikowe LION gwarantują bardzo cichą pracę i największą stabilność.
Zęby i szyna odbojowa
Zastosowano dzielony ząb o grubości 15 mm, który ma zachować długą żywotność. Zęby brony wirnikowej LION są wkręcone i skośnie ustawione do tyłu. Dzięki temu ziemia w wierzchniej warstwie jest intensywnie spulchniana z nadaniem gruzełkowatej struktury. Obydwa pojedyncze zęby są osadzone sztywno we wgłębieniu uchwytu i zabezpieczone bolcami i zatyczką. Drobno skruszone grudki ziemi koncentrują się w warstwie wysiewu.
Tylna szyna odbojowa jest wyposażeniem seryjnym i jest prowadzona na głębokości razem z wałem - brak konieczności dodatkowej regulacji. Dzięki prowadzeniu liniowym przy belce odstęp do zębów na całej głębokości roboczej pozostaje taki sam. Dużą zaletą szyny uderzeniowej jest to, że jej prowadzenie na głębokości odbywa się automatycznie przez wał. Dzieje się to niezależnie od pozycji przy ustawianiu głębokości roboczej. Szyna uderzeniowa jest stale prowadzona we wcześniej zdefiniowanej odległości od gleby i nie zmienia swojego położenia względem zębów ani ustawionej wysokości od gleby. To opatentowane rozwiązanie ma skutkować uzyskaniem odpowiednio przygotowanej gleby do siewu i równomierną strukturą gruzełkowatą, również przy zmieniających się warunkach glebowych.
Kompaktowość i transport
Jak deklaruje producent, koncepcja składanej ramy została opracowana z uwzględnieniem najbardziej aktualnych wymagań rynku: kozioł zawieszenia i cała składana rama są osadzone na maszynie. Efektem tego jest bardzo krótka i zwarta budowa brony, która jest do 30 cm krótsza niż w przypadku innych bron. Dzięki temu punkt ciężkości został przesunięty bliżej tylnej osi i przez to przednia oś jest zdecydowanie mniej obciążona. Do transportu po drogach obydwa modele można złożyć do szerokości 2,55 m. 6-metrowa brona wirnikowa Lion V 6040 składa się na czas transportu do szerokości 2,55 m. Transport drogowy nie stanowi problemu, ponieważ Pöttinger Lion V składa się do szerokości 2,55 m.

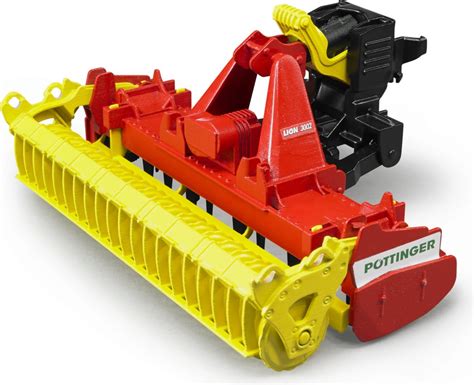

Pottinger Lion 253 Power Harrow
Elastyczność zastosowania i regulacja
Oprócz zastosowania brony wirnikowej do pracy solo konieczne jest wykorzystanie jej również szerzej. Takim elastycznym rozwiązaniem jest możliwość kombinacji brony z zawieszanymi siewnikami z przednim zbiornikiem na ziarno. Dzięki zwartej i krótkiej budowie ciężar siewnika został przesunięty do przodu. To ma bardzo pozytywny wpływ na właściwości jezdne ciągnika. W kombinacji z siewnikiem Pöttinger Aerosem FDD można uzyskać kombinację wykonania siewu.
Regulacja głębokości roboczej
W bronach z typoszeregu LION 103 C można szybko i łatwo, z boku maszyny, ustawić optymalną głębokość roboczą zapewniającą dobre przygotowanie gleby do siewu. Wystarczy wyciągnąć zatyczkę, przesunąć bolec i ustawić żądaną głębokość roboczą. Ustawienie głębokości może się odbywać w krokach co ok. 1 cm. Na życzenie regulacja głębokości pracy może być w pełni hydrauliczna. Wszystkie miejsca obsługi regulacji i ustawienia maszyny są tak zlokalizowane, aby operator miał wygodny i bezpieczny do nich dostęp. Pöttinger Lion V 6040 cechuje prosta regulacja, do ustawienia maszyny nie są potrzebne żadne narzędzia. Wszystkie ustawienia odbywają się z boku maszyny - przejrzysta skala ułatwia orientację.
Przekładnia i moc ciągników
Moc ciągników wzrasta, wzrastają przy tym również możliwości wykorzystania maszyn w pracy. Przekładnia, w której można zamieniać miejscem koła napędowe, przystosowana była do współpracy z ciągnikami o mocy do 200 KM. Nowy Lion o szerokości roboczej 3 m może współpracować z ciągnikami mocy do 180 KM. Brony wirnikowe serii Pöttinger Lion V są przystosowane do pracy z ciągnikami o mocy do 320 KM. Nowa przekładnia z wymiennymi kołami daje duży zakres prędkości obrotowej. Seria Lion V jest dostosowana do WOM o obrotach między 540 i 1000 obr/min. Dzięki temu ciągnik zawsze pracuje przy optymalnych obrotach. To zwiększa niezawodność pracy maszyny. Duża obudowa przekładni zapewnia przy tym konieczne chłodzenie. Liczba obrotów wirnika oscyluje między 342 i 415 obr/min. To zapewnia perfekcyjne efekty pracy z jednoczesną redukcją zużycia paliwa.
Oferta wałów doprawiających
Ostatni etap procesu przygotowania gleby do siewu zamykają wały. Do nowej brony Pöttinger Lion 302.12 austriacki producent oferuje szeroką paletę wałów doprawiających (tnący wał Packera, kruszący wał Packera lub zębaty wał Packera). Do wyboru jest zębaty wał packer i wał pierścieniowo-zębaty, jak również tnący wał packer. W przypadku zębatego wału packer i wału pierścieniowo-zębatego można wybierać między dwoma średnicami.
Rodzaje wałów
- Zębaty wał Packera: Idealny wał na suche i niekleiste gleby. Wał jest wyposażony w mocne sztaby zapewniające optymalne ugniecienie wtórne gleby. Zębaty wał Packera jest urządzeniem wszechstronnym i może być stosowany na wszystkich rodzajach gleb. Wał pozostawia za sobą optymalnie ugniecioną, przygotowaną pod zasiew glebę. Skrobaki są umocowane tuż nad glebą. Dzięki temu nawet na mokrej glebie nie dochodzi do odrywania płatów ziemi - zachowanie kapilar doprowadzających wodę, która warunkuje prawidłowe kiełkowanie nasion. Średnica wału: 420, 500 i 550 mm. Zęby są hartowane. Zęby z lewej i prawej strony są ustawione skośnie.
- Wał pierścieniowo-zębaty: Wał do pracy na ciężkich, ilastych glebach. Efekt pracy tego wału to głębokie ugniecenie gleby z zachowaniem luźnej, gruzełkowatej struktury wierzchniej warstwa ziemi. Skrobaki zapobiegają oklejaniu się wału. Zamknięte z boku pierścienie Packera mają średnicę 550 mm. Na metrze szerokości roboczej jest zamieszczonych 8 pierścieni.
- Wał gumowy: Wał umacnia wtórnie glebę w sposób pasmowy, co zapewnia doskonały przepływ wody do gleby oraz znakomite właściwości wymiany gazowej. Wał jest zalecany na kamieniste, wilgotne gleby z dużą ilością masy organicznej.
