Most Napędowy JCB z Mechanizmem Różnicowym o Ograniczonym Poślizgu (LSD) – Budowa, Działanie i Ustawienie

Most napędowy w koparko-ładowarce, takiej jak JCB 3CX czy CAT 428, to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów maszyny. W przeciwieństwie do prostych rozwiązań spotykanych w starszych traktorach, jest to zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów, czy to mechanizmu różnicowego, czy zwolnicy planetarnej, jest kosztowna i unieruchamia maszynę.

Budowa i Komponenty Mostu Napędowego

Most napędowy składa się z centralnej obudowy (tzw. "główki") oraz dwóch bocznych "pochw", w których obracają się półosie.

Przekładnia Główna (Główka Mostu)

W centralnej części mostu ("główce") odbywa się początkowy etap rozdziału napędu. Napęd z wału napędowego trafia na wałek ataku - małe koło zębate o stożkowym, hipoidalnym kształcie. Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej, a tym samym znaczącego zwiększenia momentu obrotowego.

Anatomia Awarii Przekładni Głównej

Elementy te pracują w warunkach ekstremalnych nacisków.

• Objawy: Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy.
• Przyczyny: Najczęściej jest to zużycie łożysk wałka ataku (powodujące luz i zmianę geometrii zazębienia) lub praca na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej może również przyczynić się do uszkodzeń.

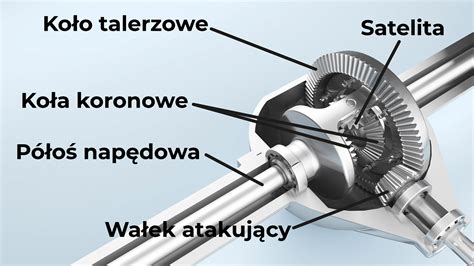

Mechanizm Różnicowy (Dyferencjał)

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Mechanizm ten jest kluczowy dla prawidłowego zachowania maszyny podczas skręcania. Gdy maszyna skręca, koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej i musi obracać się wolniej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście. Dyferencjał to mechanizm, który na to pozwala.

Jak Działa Mechanizm Różnicowy?

Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.

Problem z Dyferencjałem Otwartego Typu

Wadą standardowego dyferencjału jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu, a maszyna utknie.

Rozwiązanie: Blokada Mechanizmu Różnicowego i LSD

Aby temu zapobiec, stosuje się rozwiązania takie jak:

• Blokada 100%: Uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością.
• Mechanizm o Ograniczonym Poślizgu (LSD - Limited Slip Differential): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (np. JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.

Anatomia Awarii Mechanizmu Różnicowego

• Objawy: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach.
• Przyczyny: Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.

Półosie Napędowe

Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. Zadaniem półosi jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście. Półosie to długie, stalowe wały biegnące wewnątrz pochw mostu.

Anatomia Awarii Półosi

Półoś jest często zaprojektowana jako "bezpiecznik" w układzie napędowym.

• Przyczyny: Najczęściej jest to gwałtowne obciążenie udarowe (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie), prowadzące do jej ukręcenia.

Zwolnica Planetarna w Piaście

Zwolnica planetarna to absolutnie kluczowy i najbardziej genialny element mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być grube jak ramię i ekstremalnie ciężkie, podobnie jak cały mechanizm różnicowy. Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła.

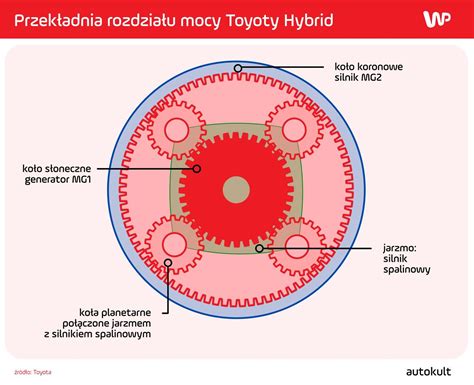

Jak Działa Przekładnia Planetarna?

1. Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
2. Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
3. Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
4. Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.

W efekcie, półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma (a więc i koła).

Anatomia Awarii Zwolnicy Planetarnej

• Objawy: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Gwałtowny wzrost temperatury w piaście.
• Przyczyna nr 1: Awaria Oleju. Zwolnica jest zamkniętym układem smarowanym zazwyczaj tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone).
• Przyczyna nr 2: Awaria Łożysk.
• Przyczyna nr 3: Zniszczenie Kół Zębatych. Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.

Diagnostyka i Utrzymanie Mostu Napędowego

Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne, jakie posiadamy.

Rola Oleju w Moście Napędowym

Przy każdej wymianie oleju w moście, korek spustowy, który jest zazwyczaj magnetyczny, należy dokładnie obejrzeć. Różne typy zanieczyszczeń mogą wskazywać na konkretne problemy:

• "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnego zużycia eksploatacyjnego.
• Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy), a nie opiłki z kół zębatych.
• Duże Kawałki Stali: Oznaczają awarię katastrofalną. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
• Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe, lecz osady świadczące o degradacji oleju.

Znaczenie Właściwego Oleju i Regularnej Wymiany

• Praca na Niskim Poziomie Oleju: Spowodowana wyciekami, drastycznie zwiększa ryzyko awarii.
• Niewłaściwy Olej: Na przykład, zalanie mostu z LSD olejem do normalnych mostów (spełniającym jedynie kryteria mokrych hamulców, bez dodatków LSD) może prowadzić do nieprawidłowego działania mechanizmu.
• Mieszanie Olejów: Nie jest zalecane. Mimo że oleje przekładniowe mogą mieć tę samą klasę (np. GL-5), mogą zawierać różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.
• Konieczność Wymiany: Olej w moście zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji), dlatego jego regularna wymiana jest niezbędna.

Częste Problemy i Pytania Użytkowników Dotyczące LSD

Działanie i Sprawdzanie LSD w Praktyce

Wielu użytkowników koparko-ładowarek JCB z LSD zgłasza różne obserwacje i trudności w ocenie prawidłowego działania tego mechanizmu:

• Niektórzy użytkownicy twierdzą, że "w JCB nie ma blokad" automatycznych ciernych w starszych maszynach, ale inni, posiadający maszyny z 1996 roku, potwierdzają obecność blokady ciernej w tylnym mechanizmie różnicowym.
• Podkreśla się, że LSD nie jest blokadą sztywną (100%), jak w starych URSUSACH, lecz przekładnią z ograniczonym poślizgiem, podobnie jak w większości aut terenowych.
• Brak działania LSD może być spowodowany niewłaściwym lub już zużytym olejem w tylnym moście.
• Użytkownicy z maszynami z roczników 2010 i 2011, z których jedna posiada LSD, a druga nie, jednoznacznie odczuwają działanie blokady, zwłaszcza przy spychaniu gliny czy gruzów, gdzie maszyna "idzie tak, jak chcesz", a nie "ucieka na bok".
• Inni właściciele zauważali "efekt driftu" na zabłoconej kostce, co sugeruje działanie LSD.

Weryfikacja Działania LSD - Wyzwanie Nawet dla Serwisu

Wielu operatorów doświadcza trudności z jednoznacznym określeniem, czy LSD jest zamontowane i czy działa prawidłowo. Zdarzały się przypadki, gdy nawet serwis autoryzowany miał problem z diagnozą:

• Jeden z użytkowników, mimo obietnic handlowca o obecności LSD, nie potrafił sam zweryfikować jego działania. Serwisant, po wielu testach (kręcenie kołami w powietrzu, podnoszenie maszyny), demontażu wału napędowego i konsultacjach z przełożonymi, ostatecznie nie był w stanie udzielić jednoznacznej odpowiedzi.
• Po ponad 2000 godzin pracy tym samym użytkownik stwierdził, że maszyna nigdy nie przeskakuje z koła na koło, a tylne koła buksują jednocześnie pod obciążeniem, co sugeruje, że LSD działa. Jednakże, podczas podnoszenia jednego koła od ziemi i włączenia biegu, koło na ziemi pozostawało nieruchome, a to w górze kręciło się z podwójną prędkością - co jest klasycznym objawem otwartego dyferencjału. Ta sprzeczność podkreśla złożoność diagnostyki.

Ustawienie Luzu i Tarczek w Mechanizmie LSD

Prawidłowe ustawienie luzu jest kluczowe dla bezawaryjnej pracy LSD:

• W przypadku problemów z trzaskami podczas skręcania na załączonym napędzie, użytkownicy zgłaszali, że zalecany luz na tarczkach w koszu satelit powinien wynosić 0,1 do 0,2 mm.
• Zbyt duży luz może faktycznie zmniejszyć trzaski, ale jednocześnie może spowodować uszkodzenie mechanizmu różnicowego.
• Przyczyną trzasków mogą być również wyżłobienia w obudowie dyferencjału od tarczek, co prowadzi do ich zacinania się.
• Jeśli problem z trzaskami występuje nawet przy prawidłowym oleju HP Plus, można spróbować dolać uszlachetniacza lub ceramizatora do przekładni z blokadą LSD.

Konserwacja i Zapobieganie Awariom

Most napędowy to skomplikowany system, a jego regularna kontrola oleju oraz stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed kosztownym remontem. Zachodnie maszyny, nawet te starsze i z przebiegiem, wymagają odpowiedniego serwisu i stosowania wysokiej jakości olejów. Oszczędność na płynach eksploatacyjnych, zastępując je tanimi zamiennikami, może prowadzić do poważnych awarii, jak w przypadku rolniczego ciągnika, gdzie niewłaściwy olej doprowadził do uszkodzenia hydrauliki i skrzyni biegów o wartości 80 tys. zł.

Jeśli jednak doszło do awarii, w ofercie wielu producentów znajdziesz pełną gamę części do naprawy mostów napędowych - od wałków ataku i kół talerzowych, przez kompletne mechanizmy różnicowe, satelity, aż po zestawy naprawcze zwolnic planetarnych. Pamiętaj też o ochronie układu hamulcowego dzięki odpowiednim filtrom i uszczelnieniom.
