Wymiana uszczelki pod głowicą w ciągniku 3-cylindrowym – kompletny przewodnik

Wymiana głowicy silnika i uszczelki pod głowicą to dla wielu właścicieli pojazdów, w tym ciągników, spory wydatek i wyzwanie. Poniżej przedstawiamy kompleksowy przewodnik dotyczący objawów uszkodzonej uszczelki pod głowicą, procesu jej naprawy, niezbędnych narzędzi oraz specyficznych problemów, które mogą wystąpić w ciągnikach 3-cylindrowych, takich jak C360-3p.

Czym jest głowica silnika i uszczelka pod głowicą?

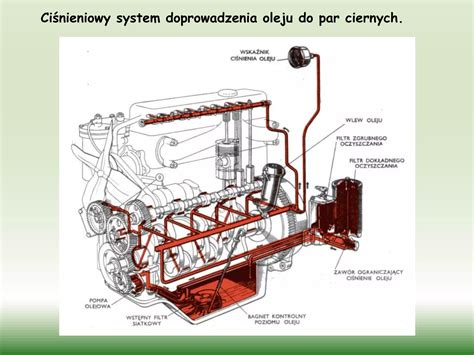

Zadaniem głowicy silnika jest zamknięcie od góry komory spalania i umożliwienie zainstalowania osprzętu silnika. Montuje się ją na bloku cylindrów lub na obudowie silnika. W głowicy są umieszczone m.in. kanały olejowe i chłodnicze oraz czujniki ciśnienia oleju i temperatury płynu chłodzącego.

Z kolei uszczelka pod głowicą ma zapewnić szczelność cylindrów, kanałów olejowych oraz kanałów chłodzących, które znajdują się na styku kadłuba z głowicą silnika. Utrzymuje ona ciśnienie w komorze spalania, zapobiega ucieczce spalin i mieszaniu się płynu chłodzącego i oleju silnikowego. Uszczelki składają się z części miękkiej oraz stalowych elementów wyciętych na cylindry.

Najczęstsze przyczyny uszkodzenia uszczelki pod głowicą

Producenci zazwyczaj nie zakładają wymiany uszczelki pod głowicą, oczekując, że będzie ona pracować przez całą żywotność silnika. Mimo to, uszczelki głowicy ulegają awarii z kilku powodów:

• Przegrzewanie silnika: Może być spowodowane stosowaniem niskiej jakości płynu chłodzącego lub wody, awarią wentylatora lub pompy w układzie chłodzenia, a także przeciążeniem niedogrzanego silnika (np. intensywna praca na wysokich obrotach przy zimnym silniku).
• Błędy w montażu: Zazwyczaj wynikają z luźno dokręconych albo źle dobranych śrub montażowych.
• Błędy w regulacji pracy silnika:
  • Źle ustawione wtryski paliwa.
  • Słabo przeprowadzony chiptuning (elektroniczna zmiana parametrów silnika).
  Problemy te są często spotykane w pojazdach wyposażonych w instalację LPG, gdzie konieczne są modyfikacje układu chłodzenia, a zasilanie gazem podnosi temperaturę w komorze spalania, niekorzystnie wpływając na uszczelkę. W silnikach wysokoprężnych uszkodzenie uszczelki może być związane z awarią układu wtryskowego.

Objawy uszkodzonej uszczelki pod głowicą

Diagnostyka uszkodzonej uszczelki pod głowicą bywa trudna, ponieważ wiele objawów może wskazywać również na inne awarie. Do najczęstszych symptomów należą:

• Biały dym wydobywający się z rury wydechowej: Sygnalizuje spalanie płynu chłodniczego.
• Ubytek płynu chłodniczego w zbiorniczku wyrównawczym: Spowodowany wyciekiem płynu przez uszczelkę do komory spalania lub na zewnątrz.
• Beżowy nalot pod korkiem wlewu oleju: Jest wynikiem zmieszania płynu chłodniczego z olejem silnikowym.
• Wyczuwalny zapach spalin w płynie chłodzącym.
• Podnoszący się poziom oleju: Z powodu przedostania się do niego płynu chłodniczego.
• Zbyt wysoka temperatura silnika: Na skutek niewydajnej pracy układu chłodzenia, np. z powodu wycieków płynu.
• Problem z rozruchem i niestabilna praca silnika.
• Niższa moc silnika.
• Zapach spalin w kabinie: Efekt nieszczelnej komory spalania i uszkodzonej uszczelki.
• Twarde węże układu chłodniczego: Spaliny tłoczone są do układu chłodzenia, wypełniając i usztywniając elastyczne węże.
• Brązowy, tłusty szlam pod korkiem zbiorniczka wyrównawczego płynu chłodzącego i oleju silnikowego.

Samodzielne sprawdzenie stanu uszczelki pod głowicą

Zużycie uszczelki głowicy można sprawdzić samodzielnie za pomocą testera spalin, który jest dostępny w sklepach motoryzacyjnych (koszt 30-50 zł). Test pozwala wykryć spaliny w układzie chłodzenia za pomocą specjalnego czujnika chemicznego lub elektronicznego, reagującego na obecność dwutlenku węgla w płynie chłodniczym.

Procedura testu:

1. Na zimnym silniku zdejmujemy fabryczny korek zbiorniczka wyrównawczego płynu chłodzącego.
2. W jego miejsce wkładamy korek zaślepiający ze zbiorniczkiem na płyn reakcyjny, znajdujący się w zestawie.
3. Uzupełniamy zbiorniczek płynem reakcyjnym do poziomu zalecanego przez producenta testera.
4. Uruchamiamy silnik.
5. Odczekujemy kilka minut i sprawdzamy kolor płynu. Jeśli uległ zmianie (najczęściej na zielony), oznacza to obecność CO2 w układzie. Jeżeli kolor pozostał niezmieniony, uszczelka pod głowicą jest szczelna.
6. Po zakończonym teście demontujemy korek zaślepiający i montujemy stary.

Jak wymienić uszczelkę pod głowicą? Instrukcja krok po kroku

Całe przedsięwzięcie jest czasochłonne i wymaga demontażu wielu innych podzespołów, co stanowi duże wyzwanie. Jeśli nie masz doświadczenia w mechanice i specjalistycznych narzędzi do obróbki głowicy, zaleca się oddanie pojazdu do warsztatu. Jednakże, jeśli posiadasz odpowiednią wiedzę i narzędzia, samodzielna wymiana uszczelki jest możliwa.

Akcesoria niezbędne do wymiany uszczelki:

• Nowa uszczelka (oryginalna lub wysokiej jakości zamiennik).
• Klucz dynamometryczny.
• Komplet kluczy nasadowych i płaskich.
• Druciana szczotka i środki czyszczące.
• Szczelinomierz.
• Płyn do czyszczenia powierzchni.
• Pasta uszczelniająca.
• Podstawowy zestaw narzędzi warsztatowych.
• Nowe śruby głowicy (w wielu modelach wymagana jest ich wymiana po każdym odkręceniu).

Prace należy wykonywać w dobrze wentylowanym pomieszczeniu, w rękawiczkach ochronnych.

Procedura wymiany uszczelki:

1. Na początku należy odłączyć akumulator i spuścić płyn chłodzący.
2. Następnie demontujemy górną osłonę silnika (zazwyczaj mocowaną na zatrzaski).
3. Odłączamy wszystkie przewody układu chłodzenia oraz odpowietrzenia.
4. Odkręcamy kolektor dolotowy i wylotowy.
5. Odłączamy elementy układu zapłonowego z głowicy (cewki i świece zapłonowe lub przewody wysokiego napięcia).
6. Odłączamy czujniki: ciśnienia oleju i temperatury płynu chłodzącego.
7. Odkręcamy śruby mocujące głowicy i delikatnie ją zdejmujemy. Ważne jest, aby wszystkie śruby zostały odkręcone w odpowiedniej kolejności, aby uniknąć odkształcenia głowicy.
8. Zabezpieczamy kanały olejowe i chłodzenia.
9. Czyścimy górną część bloku silnika z resztek starej uszczelki i odtłuszczamy powierzchnię. Drobne elementy głowicy także powinny zostać dokładnie umyte ze szlamu olejowego i nagarów.
10. Planowanie głowicy: Sprawdzamy stan poszczególnych elementów głowicy, np. wałka i uszczelniaczy zaworowych. Badamy szczelność głowicy i ewentualnie wyrównujemy ją szlifierką płaszczyznową.
11. Nakładamy nową uszczelkę pod głowicę, zwracając uwagę na oznaczenia kierunkowe. Nowa uszczelka musi być idealnie dopasowana do powierzchni bloku silnika, a wszystkie otwory prawidłowo spasowane.

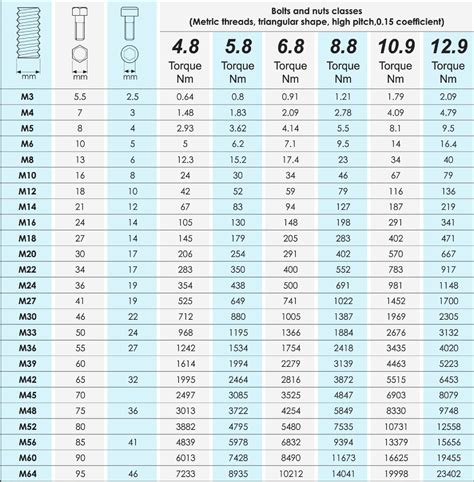

12. Przykręcamy głowicę za pomocą nowych śrub mocujących, zachowując odpowiedni moment dokręcania i kolejność.
13. Montujemy wszystkie zdemontowane wcześniej podzespoły i osłony.

Po zainstalowaniu nowej uszczelki należy przepłukać komorę spalania, układ olejowy i układ chłodzenia, aby zmniejszyć ryzyko przegrzania i przyspieszonego zużycia części. W początkowym okresie po naprawie należy unikać jazdy na wysokich obrotach, gdyż ekstremalne obciążenia utrudniają dotarcie nowej części.

Specyficzne problemy z uszczelką pod głowicą w ciągnikach 3-cylindrowych (np. C360-3p)

W ciągnikach 3-cylindrowych, takich jak C360-3p, częsta wymiana uszczelki pod głowicą, nawet po kapitalnym remoncie silnika, jest zgłaszanym problemem. Po remoncie, który obejmował honowanie, planowanie bloku, szlif wału i regenerację głowicy, uszczelka nadal może ulegać uszkodzeniu.

Możliwe przyczyny w ciągnikach C360-3p:

• Zbyt głęboko osadzone tuleje cylindrowe: W niektórych silnikach z lat produkcji, np. 1987, środkowy cylinder mógł być zbyt głęboko osadzony, co prowadziło do wydmuchiwania uszczelki. Jeśli blok był planowany, konieczna jest korekta wysokości tłoków. Nominalnie powinno być około -0.15 mm, choć niektórzy użytkownicy twierdzą, że "na zero" również działa.
• Niewłaściwe dociąganie głowicy: Niewłaściwy moment i kolejność dokręcania śrub może prowadzić do uszkodzenia uszczelki.
• Problemy z wałem korbowym: Pękanie wału korbowego, nawet po szlifie, może być związane z biciem promieniowym czopów przekraczającym dopuszczalne normy, lub złym wykonaniem zakończenia czopów wału (niewłaściwy promień przejścia lub chropowatość powierzchni).
• Zbyt wczesny kąt wtrysku: Może powodować częste awarie uszczelki pod głowicą i szybkie wyrabianie się panewek wału korbowego.
• Jakość planowania: Te silniki są bardzo wrażliwe nawet na minimalne niedokładności (rzędu 0,05 mm) planowania głowicy i bloku. Należy to sprawdzić listwą.
• Owalność otworu korbowodu pod panewkę: Jeśli po skręceniu korbowodu odpowiednim momentem pomiar czujnikiem zegarowym wykaże owalność, konieczna jest wymiana korbowodu lub jego precyzyjna obróbka.

Wskazówki dotyczące rozwiązania problemu w ciągnikach:

• Tuleje cylindrowe: Jeśli tuleje są za głęboko wciśnięte (wada fabryczna lub nieprawidłowy montaż), należy je skorygować. W przypadku zbyt głębokiego podtoczenia pod kołnierz tulei, uszczelka nie wytrzyma. Niektórzy mechanicy sugerują, aby tuleje były nieco wyżej niż korpus bloku (np. 2-3 mm), aby podczas dokręcania głowicy dopasowały się idealnie.
• Tłoki: Jeśli tłoki wystają nad płaszczyznę bloku, należy je stoczyć.
• Podkładki miedziane: Jeżeli nie pękają tuleje cylindrowe, można spróbować podłożyć podkładki miedziane pod tuleje i ponownie splanować blok.
• Wymiana szpilek i nakrętek: Sprawdzenie i wymiana szpilek oraz nakrętek mocujących głowicę jest zalecane.
• Jakość części: Kupując uszczelkę pod głowicę, trzeba wybierać oryginalną lub sprawdzoną. W silnikach D-240 (jak w MTZ-82) stosuje się teflonowe wkładki, które nie powinny być docinane.
• Obróbka bloku i tulei: Chcąc zrobić silnik raz a dobrze, zaleca się nie wciskać już obrobionych tulei, a surowych i dopiero obrabiać razem z blokiem.
• Ustawienie wolnych obrotów: Należy sprawdzić ustawienie wolnych obrotów, gdyż może to mieć wpływ na trwałość wału korbowego.

Częste pytania (FAQ)

Co trzeba wymienić przy wymianie głowicy?

W większości przypadków przy wymianie głowicy lub uszczelki trzeba dodatkowo wymienić: śruby głowicy, uszczelki kolektorów, pasek albo łańcuch rozrządu, pompę cieczy chłodzącej, filtr oleju oraz elementy towarzyszące, np. koła pasowego lub ślizgi. Ponadto należy wykonać: planowanie głowicy, płukanie układu chłodzącego z oleju, płukanie układu smarowania, a także wlanie nowego płynu chłodzącego i oleju silnikowego.

Jaki jest koszt wymiany uszczelki pod głowicą u mechanika?

Ostateczny koszt wymiany uszczelki pod głowicą jest mocno zróżnicowany. Średnia cena wynosi od 1000 zł do 2000 zł, w zależności od rodzaju silnika i cennika warsztatu. Rozbieżności wynikają ze specyfikacji silnika, trudności dostępu do napędu rozrządu, a także konieczności wykonania dodatkowych prac, takich jak planowanie głowicy, kontrola stanu prowadnic, uszczelniaczy wałków rozrządu i gniazd zaworowych. Koszt zależy również od ceny nowych części (od 70 zł za prostą uszczelkę do aut miejskich do 500 zł dla silników V8/V10) oraz renomy i lokalizacji warsztatu.

Ile czasu trwa wymiana uszczelki pod głowicą?

Wymiana uszczelki pod głowicą może zająć od 6 godzin do nawet kilku dni, w zależności od modelu pojazdu i zakresu dodatkowych prac.

Czy można jeździć z pękniętą uszczelką pod głowicą?

Teoretycznie wolno prowadzić pojazd z uszkodzoną uszczelką, jednak jest to stanowczo niezalecane. Nawet niewielkie pęknięcie może spowodować wyciek powietrza i paliwa lub zmieszanie się płynów silnikowych (wody i oleju). Wzrost temperatury w komorach może odkształcić części połączone z uszczelką lub spowodować poważniejsze problemy z powodu wycieku płynów i/lub erozji części. W konsekwencji dalsza jazda spowoduje utratę mocy jednostki napędowej, a nawet awarię części silnika lub jego zatarcia, co jest znacznie większym wydatkiem niż wymiana uszczelki. Zazwyczaj pojazd z taką usterką nie wytrzymuje dłużej niż miesiąc jazdy.

Jak zapobiegać uszkodzeniom uszczelki pod głowicą?

Uszczelka pod głowicą jest narażona na działanie wielu sił i substancji (płynu chłodniczego, oleju silnikowego) oraz ekstremalnych warunków panujących w komorze spalania. Aby zapobiec jej uszkodzeniu, należy dbać o silnik:

• Tankować paliwo zgodne z zaleceniami producenta.
• Nie ignorować zapalenia kontrolki „check engine”, która może sygnalizować np. spalanie stukowe.
• W silnikach wysokoprężnych regularnie kontrolować stan wtryskiwaczy i w razie konieczności je naprawiać lub wymieniać.
• Oszczędzać silnik, szczególnie kiedy jest zimny - nierozgrzane elementy, płyn chłodniczy i olej silnikowy nie osiągają w pełni swoich właściwości, co może prowadzić do przegrzania i niewystarczającego smarowania.
• Kontrolować jakość płynu chłodniczego i oleju silnikowego - wyeksploatowane ciecze tracą swoje właściwości i mogą przenosić zanieczyszczenia. Należy pamiętać o regularnej wymianie płynów wraz z filtrami, kontrolować ich poziom i szybko reagować na nieprawidłowości. Od czasu do czasu warto wyczyścić układ chłodzenia za pomocą specjalnej płukanki.
