Siłowniki obrotu pełnią funkcję „mięśni” ramienia koparkowego, umożliwiając jego precyzyjne przesuwanie na boki. Uszczelnienia wewnątrz tych elementów odpowiadają za utrzymanie ciśnienia oleju hydraulicznego niezbędnego do generowania siły roboczej. Nieszczelności w tym układzie prowadzą do utraty mocy oraz niepotrzebnych przestojów w pracy maszyny.
Diagnostyka nieszczelności
Przed przystąpieniem do naprawy należy dokładnie sprawdzić stan techniczny podzespołów. Nieszczelny siłownik obrotu często objawia się wyciekiem oleju w kierunku listwy zębatej. Kluczowe kroki diagnostyczne obejmują:
- Weryfikację gładzi cylindra i powierzchni tłoczyska: Należy szukać rys, zadziorów lub wżerów. Jeśli cylinder jest porysowany, skuteczne uszczelnienie może okazać się niemożliwe bez jego regeneracji.
- Ocenę stanu mechanicznego: Warto sprawdzić, czy zęby listwy oraz łożyska nie posiadają luzów lub uszkodzeń.
- Czystość układu: Nawet najmniejsze ziarenko piasku może trwale uszkodzić nowe uszczelnienia.
Procedura wymiany uszczelniaczy

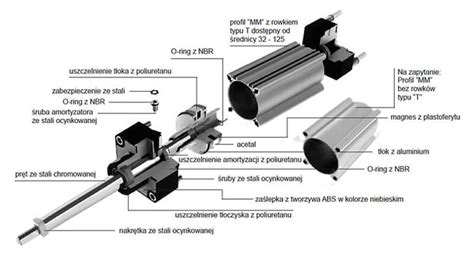

Proces demontażu i regeneracji wymaga precyzji. Poniżej przedstawiono standardowy schemat postępowania:
- Odkręć łyżkę w prawo na maksimum i ustaw ją na ziemi.
- Odłącz wąż hydrauliczny doprowadzony do cylindra obrotu.
- Odkręć nakrętkę końca cylindra przytrzymującą dekiel (w razie potrzeby użyj klucza hakowego).
- Zdejmij dekiel i usuń duży oring znajdujący się pod nim.
- Odkręć trzy śruby imbusowe przytrzymujące uszczelnienie.

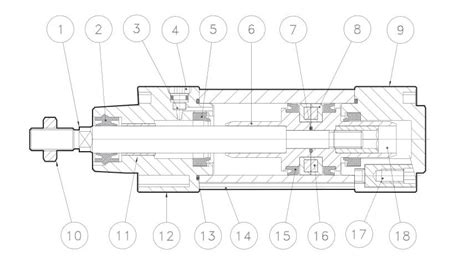

- Wyciągnij zawartość siłownika (tłok i uszczelnienia) ze środka. W przypadku trudności z wyjęciem tłoka, należy zachować ostrożność, aby nie uszkodzić trzpienia.
- Zamontuj nowy zestaw uszczelnień, smarując wszystkie elementy czystym olejem hydraulicznym.
Wskazówki techniczne i dobre praktyki
W trakcie prac serwisowych warto pamiętać o kilku istotnych kwestiach:
- Dobór części: W przypadku uszczelnień siłowników zaleca się stosowanie oryginałów lub certyfikowanych zestawów naprawczych (np. GX-AFTER). Zwróć uwagę, że producenci (jak CAT) wprowadzają modyfikacje - nowe uszczelniacze mogą różnić się konstrukcją od starych (np. brakiem pierścienia usztywniającego), mimo że są w pełni zamienne.
- Zastosowanie odpowiednich narzędzi: Unikaj używania ostrych, metalowych przedmiotów (np. śrubokrętów), które mogą naciąć strukturę nowej uszczelki.
- Konserwacja układu: Przed montażem zaleca się wymianę filtra hydraulicznego na nowy oraz stosowanie wyłącznie wysokiej jakości oleju hydraulicznego.
Rozwiercanie grzbietu cylindra – metoda podwórkowa
Jeśli po wymianie uszczelniaczy i tłoków olej nadal intensywnie wycieka, należy zweryfikować poprawność montażu pierścieni oraz sprawdzić stan innych elementów uszczelniających, w tym podkładki pod łożyskiem, której brak może być przyczyną wycieku smaru.
