Uszczelniacze hydrauliczne w koparko-ładowarkach: kompleksowy przewodnik

Układ hydrauliczny w koparko-ładowarce jest jednym z najważniejszych elementów, odpowiadających za jej prawidłowe funkcjonowanie. Podczas eksploatacji maszyny, układ hydrauliczny może ulec awarii, co wpływa na normalną pracę. Kluczowym elementem zapewniającym jego niezawodność są uszczelniacze hydrauliczne. Nazywane również „manszetami” lub „cylindrami hydraulicznymi”, są komponentami, które umożliwiają prawidłowe funkcjonowanie siłowników. Elementy te pozwalają uszczelnić przepływ oleju, sprawiając, że jego siła jest efektywnie wykorzystywana do ruchu tłoczyska. Uszczelnienia zapobiegają również wyciekom substancji roboczych na zewnątrz siłownika i w jego wnętrzu, co przekłada się na utrzymanie prawidłowych parametrów technicznych urządzenia, nawet w trudnych warunkach pracy, oraz zapobiega zatarciu pompy.

Znaczenie uszczelnień hydraulicznych

Uszczelniacze pełnią trzy kluczowe funkcje w układach hydraulicznych:

• Zapobieganie wyciekom: Chronią przed wyciekami płynów hydraulicznych i gazów, co jest niezbędne do utrzymania ciśnienia wewnątrz urządzeń.
• Ochrona przed zanieczyszczeniami: Zabezpieczają przed zanieczyszczeniami zewnętrznymi, co wydłuża żywotność sprzętu i minimalizuje ryzyko awarii.
• Redukcja tarcia: Zmniejszają tarcie między ruchomymi elementami, co obniża zużycie energii i wydłuża czas eksploatacji.

Budowa i działanie siłownika hydraulicznego

Siłownik hydrauliczny to urządzenie, które pozwala na sprawną i wydajną pracę. Zbudowany jest z cylindra, tłoka i tłoczyska. W jego wnętrzu znajduje się ciecz pod ciśnieniem, która, przechodząc przez komorę cylindra, naciska na tłok i wysuwa tłoczysko. Aby siłownik hydrauliczny mógł działać wydajnie i bezawaryjnie, jego konstrukcja powinna być hermetyczna. Od szczelności instalacji zależy, czy dane urządzenie będzie miało wystarczającą siłę pchającą i ciągnącą oraz czy będzie bezpieczne dla otoczenia. Dlatego tak ważne jest prawidłowe zabezpieczenie siłowników hydraulicznych przed wszelkiego typu wyciekami i nieszczelnościami.

Typowe usterki układu hydraulicznego i ich rozwiązania

Podczas użytkowania koparki układ hydrauliczny może działać nieprawidłowo, wpływając na normalną pracę maszyny. Poniżej przedstawiono typowe przyczyny usterek i rozwiązania:

1. Problemy z poziomem oleju hydraulicznego i chłodzeniem

• Przyczyny: Niewystarczająca ilość oleju hydraulicznego w pompie lub zbiorniku; zatkana chłodnica oleju hydraulicznego.
• Rozwiązania: Sprawdź, czy ilość oleju hydraulicznego jest wystarczająca i uzupełnij ją w odpowiednim czasie. Wyczyść chłodnicę oleju hydraulicznego, aby zapewnić jej normalne działanie.

2. Starzenie się lub uszkodzenie uszczelek

• Przyczyny: Uszczelka oleju hydraulicznego jest zestarzała lub uszkodzona; uszczelka cylindra hydraulicznego starzeje się lub jest uszkodzona.
• Rozwiązania: Wymieniaj na czas starzejące się lub uszkodzone uszczelki oleju hydraulicznego oraz uszczelki cylindrów hydraulicznych.

3. Uszkodzenia wewnętrznych elementów pompy hydraulicznej

• Przyczyny: Wewnętrzne elementy pompy hydraulicznej są uszkodzone lub zużyte.
• Rozwiązania: Wymienić uszkodzone lub zużyte elementy wewnętrzne pompy hydraulicznej.

4. Niewystarczający przepływ pompy hydraulicznej

• Przyczyny: Niewystarczający przepływ pompy hydraulicznej.
• Rozwiązania: Sprawdź, czy wydajność pompy hydraulicznej odpowiada wymaganiom.

W rzeczywistej pracy występuje wiele innych sytuacji i usterek w układzie hydraulicznym koparki, które należy przeanalizować w zależności od konkretnej sytuacji i podjąć w odpowiednim czasie odpowiednie środki konserwacyjne.

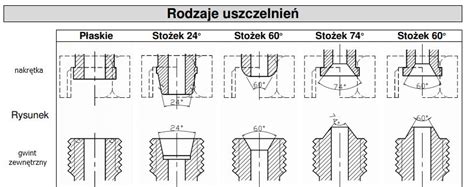

Rodzaje uszczelnień w siłownikach hydraulicznych

W siłownikach hydraulicznych używa się obszerne zestawy uszczelek technicznych, które ze względu na specyfikę oraz intensywność pracy instalacji hydraulicznych wymagają częstej wymiany. Aby utrzymać prawidłowe parametry pracy oraz zapobiec niekontrolowanym wyciekom, należy dobrać odpowiedni rodzaj uszczelki.

Podstawowa klasyfikacja uszczelnień:

• Uszczelnienia ruchowe - gwarantują nieprzepuszczalność pomiędzy elementami, które się poruszają.
• Uszczelnienia spoczynkowe - pozwalają zapewnić szczelność między elementami, które się nie poruszają.

Inne rodzaje uszczelnień:

• Uszczelnienia tłokowe - zapobiegają przeciekom płynu hydraulicznego między komorami siłownika. Oddzielają dwie komory robocze cylindra i zapewniają ich pełną szczelność. Dzięki nim medium hydrauliczne nie przedostaje się pomiędzy komorami, co pozwala tłokowi pracować płynnie, bez strat ciśnienia i spadku wydajności układu. Muszą charakteryzować się dużą odpornością na ciśnienie i tarcie.
  • Uszczelnienie tłoka siłownika hydraulicznego to niezwykle istotny element, który decyduje o szczelności, wydajności i żywotności całego układu hydraulicznego. Jego głównym zadaniem jest oddzielenie komór roboczych siłownika - tłokowej i powrotnej - tak, aby ciśnienie oleju mogło być utrzymane po obu stronach tłoka bez strat energii i wycieków. Dzięki temu siłownik może w pełni wykorzystać swoją moc i precyzyjnie reagować na ruchy sterujące.
  • W zależności od konstrukcji siłownika, stosuje się różne typy uszczelnień tłoka - pierścienie typu U, V, kompaktowe zestawy tłokowe, a także uszczelnienia symetryczne, które mogą pracować w obu kierunkach przepływu oleju. W połączeniu z pierścieniami prowadzącymi i pierścieniami oporowymi tworzą kompletny system uszczelniający, który stabilizuje tłok w cylindrze i zabezpiecza go przed zużyciem.
• Uszczelnienia dławicowe (np. TTI) - spełniają podobną funkcję do ich tłokowych odpowiedników, muszą działać jednak w cięższych warunkach pracy. Uszczelnienie TTI to wysokiej jakości element przeznaczony do pracy w siłownikach hydraulicznych, stosowany głównie jako uszczelnienie dławnicowe tłoczyska. Jego zadaniem jest zapewnienie pełnej szczelności pomiędzy ruchomym tłoczyskiem a nieruchomą częścią cylindra, dzięki czemu zapobiega wyciekom oleju hydraulicznego i utracie ciśnienia w układzie. Charakteryzuje się asymetryczną budową - posiada dwie wargi uszczelniające o różnym profilu. Warga zewnętrzna odpowiada za utrzymanie szczelności statycznej, natomiast warga wewnętrzna dba o szczelność dynamiczną, czyli podczas ruchu tłoczyska.
• Pierścienie prowadzące - są odporne na ścieranie i wykazują się samosmarowaniem. Ich zadaniem jest poprowadzenie tłoka w otworze cylindra i tłoczyska w głowicy cylindra, a także pochłonięcie potencjalnych sił poprzecznych. Uniemożliwiają również bezpośredni kontakt metalowych powierzchni.
• Pierścienie zgarniające - uszczelniają rowek oprawy tłoczyska przed przedostaniem się zanieczyszczeń do środka. Utrzymują poza cylindrem siłownika hydraulicznego zanieczyszczenia, takie jak pył i kurz. Są najbardziej narażone na zniszczenie, np. gdy karetka brodzi w urobku na przykład w piasku. Z drugiej strony zgarniacz dba o to, aby resztki filmu olejowego nie wydostawały się na zewnątrz w postaci kałuży oleju.
• Uszczelnienia obrotowe - chronią elementy maszyn, które poruszają się względem siebie.
• Pierścienie oporowe - wykorzystywane są w układach dynamicznych oraz statycznych, umieszcza się je np. w zaworach wysokociśnieniowych oraz cylindrach hydraulicznych.
• O-ringi - statyczne, zamknięte, okrągłe pierścienie uszczelniające o przekroju okrągłym. Są niezwykle uniwersalnym uszczelnieniem spoczynkowym, używanym w różnych urządzeniach, przede wszystkim w napędach i sterowaniach. Mogą pełnić funkcję samodzielnego uszczelniacza elementów urządzeń, jak i mogą być komponentem uszczelnień dwuelementowych.
• Pierścienie podporowe - stosowane z uszczelkami O-ring i służą jako podpora zapobiegająca wyciśnięciu uszczelki spowodowanemu nadmiernym ciśnieniem działającym na O-ring.
• Pierścienie typu V - umieszczone na wale obrotowym elastyczne uszczelnienia, które wywierają niewielki nacisk na powierzchnię współpracującą, powodując uszczelnienie na powierzchni styku.
• Uszczelnienia olejowe - uszczelnienia obrotowe odporne na wysokie temperatury i ciśnienia oraz szybkie ruchy. Zatrzymują olej przed wyciekiem i zanieczyszczenia na zewnątrz.
• Uszczelki wargowe - pełnią tę samą funkcję, co uszczelnienia tłoka, ale działają tylko w jednym kierunku.
• Uszczelnienia kompozytowe - podobnie jak uszczelnienia tłoka i uszczelki wargowe, uszczelnienia kompozytowe składają się z wielu części i pełnią różne funkcje w zależności od kształtu i zastosowania.
• Uszczelki łączone - składające się z części metalowej i gumowej, uszczelki łączone zakrywają łby śrub lub wkrętów, aby całkowicie uszczelnić zespół.

Zestaw uszczelnień siłownika hydraulicznego

Zestaw uszczelnień siłownika hydraulicznego to komplet elementów uszczelniających, które zabezpieczają wnętrze siłownika przed wyciekami płynu hydraulicznego oraz przedostawaniem się zanieczyszczeń do układu. Jego główną funkcją jest zapewnienie szczelności i prawidłowego działania siłownika, co przekłada się na jego trwałość, efektywność i niezawodność pracy. Uszczelnienia w siłowniku muszą wytrzymać wysokie ciśnienia, zmienne temperatury oraz intensywną eksploatację.

Materiały stosowane do produkcji uszczelniaczy

Materiały stosowane do produkcji uszczelniaczy do siłowników muszą spełniać określone wymogi, aby zapewnić trwałość i efektywność. Najpopularniejsze uszczelniacze to gumowe oraz z tworzywa sztucznego. Wybór materiału zależy od specyfikacji technicznych siłownika, takich jak średnica tłoka czy długość skoku oraz warunków pracy, takich jak temperatura czy ciśnienie.

• Uszczelki gumowe są elastyczne i odporne na ścieranie, co czyni je idealnymi w niskich temperaturach. O-ringi i x-ringi produkowane są z gumy o podwyższonej odporności na oleje i smary mineralne, niepalne ciecze hydrauliczne typu HSA i HSB.
• Silikon lub fluor - oba materiały wykazują się dużą odpornością na ścieranie.
• Elastomery - czyli tzw. gumy techniczne.
• Teflon (PTFE) - politetrafluoroetylenu.
• Polimery termoplastyczne (TPU) - materiały łączące właściwości tworzyw sztucznych oraz elastomerów.
• Poliuretan (PU) - często stosowany w uszczelnieniach tłoka i TTI, zapewnia wysoką odporność na ścieranie, działanie olejów hydraulicznych oraz temperaturę.

Uszczelnienia tłoka pracują w warunkach wysokiego ciśnienia i zmiennych temperatur, dlatego muszą być wykonane z materiałów o dużej odporności na ścieranie, odkształcenia i działanie oleju hydraulicznego. Najczęściej stosuje się uszczelniacze z poliuretanu (PU), gumy NBR lub materiałów kompozytowych, które zachowują elastyczność i szczelność nawet podczas intensywnej eksploatacji.

Zastosowanie uszczelniaczy siłowników hydraulicznych

Siłowniki hydrauliczne znajdują zastosowanie w układach hydraulicznych maszyn rolniczych (np. przyczepach z wywrotem), budowlanych (np. koparkach i koparko-ładowarkach) i leśnych, a także pojazdów. Służą one do wytwarzania mocy, która jest potrzebna do funkcjonowania całej konstrukcji. Koparki, koparko-ładowarki, czy wywrotki dzięki siłownikom hydraulicznym umożliwiają wykonywanie najcięższych prac budowlanych. Żeby instalacja hydrauliczna działała długo i efektywnie, powinna być właściwie uszczelniona.

Jak dobrać odpowiednie uszczelnienia do siłownika?

Ważne jest to, aby zdecydować się na odpowiedni typ uszczelki oraz jej materiał. Należy też uwzględnić przy wyborze takie cechy, jak rodzaj czynnika roboczego, prędkość pracy siłownika oraz wysokość ciśnienia układu. Trzeba pamiętać też o rozmiarach siłownika, dzięki czemu uszczelki będą odpowiednio dopasowane do cylindra. Istotny jest także rodzaj ruchu tłoka, a więc to, czy porusza się w dwie strony, czy też w jedną.

Kluczowe aspekty przy wyborze uszczelnień:

• Temperatura - medium roboczego oraz siłownika.
• Ciśnienie - w układzie hydraulicznym.
• Typ wykorzystywanej cieczy hydraulicznej.
• Zakres ruchów - tłoka.
• Geometria zabudowy.

W zależności od materiału można wybrać uszczelniacze standardowe, które wykonane są najczęściej z elastycznych materiałów, a przede wszystkim - gumy, lub modele z kompozytu, które wykazują się większą odpornością na temperatury oraz chemikalia.

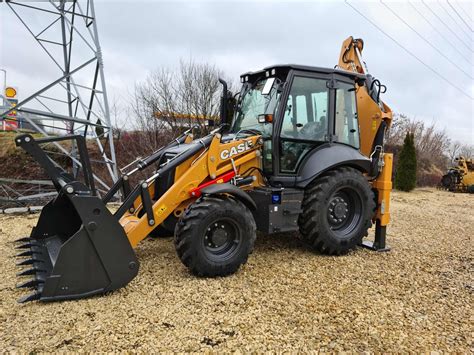

Wymiana uszczelnień hydroklap w koparko-ładowarkach (przykład CASE 580 SLE)

Jeśli posiadasz koparko-ładowarkę, na pewno prędzej czy później napotkasz problem w postaci cieknących uszczelnień hydroklap. Hydroklapy to nic innego jak „tłoczki” hydrauliczne jednostronnego działania. Czyli, wysuwają się, kiedy w układzie jest ciśnienie, a kiedy dopływ ciśnienia ustaje - chowają się. Najczęściej ulegają uszkodzeniu w pierwszej kolejności „zgarniacze” - czyli uszczelnienia odpowiedzialne za zgarnianie brudu, który mógłby uszkodzić powierzchnie cylindra, jak i uszczelnień. Z drugiej strony dbają o to, aby resztki filmu olejowego nie wydostawały się na zewnątrz w postaci kałuży oleju. Zgarniacz jest zawsze najbardziej narażony na zniszczenie, kiedy karetka brodzi w urobku, na przykład w piasku. Dwie dolne hydroklapy są najbardziej obciążone przez ramię koparki, jak i narażone na brud. To one w pierwszej kolejności ciekną. Jeśli zgarniacze przestaną spełniać swoją rolę, dochodzi do uszkodzenia samych zgarniaczy, jak i powierzchni cylindra, która zarysowuje się z czasem coraz bardziej, a uszczelnienia nie są w stanie dokładnie zamykać przestrzeni pomiędzy tłokiem a cylindrem.

Dokonując wymiany uszczelnień hydroklap supportu, niezależnie czy to jest Case, New Holland czy np. Terex, zawsze musimy dokładnie sprawdzić stan cylindrów. Jeśli zarysowania powierzchni są głębokie, nasza wymiana na nic się nie zda i szkoda naszego trudu. Pamiętać należy o zachowaniu czystości podczas prac montażowych. Nie należy używać ostrych przedmiotów, które mogłyby uszkodzić powierzchnię uszczelnień. Należy również zadbać o naoliwienie wszystkich uszczelnień przed montażem. Przy wkładaniu tłoka z uszczelnieniami im więcej oleju tym lepiej.

Jak zamontować nowe uszczelki w siłowniku?

Prawidłowy montaż nowych uszczelek jest kluczowy dla ich efektywności i trwałości:

1. Sprawdź, czy rowki na uszczelki są pozbawione zabrudzeń.
2. Posmaruj smarem nowe uszczelki - dzięki temu ich montaż będzie łatwiejszy, zapewnią one również większą efektywność działania.
3. Ostrożnie wprowadź nowe uszczelki do rowków, korzystając ze szczypiec lub pincety, dbając o to, aby nie naruszyć pozostałych części siłownika.
4. Korzystając ze śrubokrętów i kluczy, zmontuj siłownik hydrauliczny, tak aby właściwie ułożyć wszystkie elementy.
5. Podłącz siłownik do kontaktu oraz układu hydraulicznego, a następnie przetestuj, jak działa - dzięki temu zweryfikujesz, czy wymiana uszczelek została przeprowadzona prawidłowo.

Jak dbać o uszczelnienia - uszczelniacze do siłownika?

Aby nie doszło do awarii, konieczna jest regularna konserwacja uszczelnień. W ten sposób możesz zapewnić prawidłową pracę siłownikom:

• Systematycznie kontroluj stan uszczelek, zwracając uwagę na oznaki zużycia, np. pęknięcia.
• Czyść uszczelki i siłownik, aby uniknąć gromadzenia się brudu, który może wywoływać uszkodzenia.
• Używaj właściwych olejów hydraulicznych i smarów, które gwarantują odpowiednią pracę uszczelek oraz zabezpieczają je przed nadmiernym zużyciem.
• Regularnie kontroluj siłowniki, aby w porę identyfikować potencjalne problemy z uszczelkami i zapobiegać poważniejszym usterkom.

Jeśli zauważysz wyciek płynu hydraulicznego lub obniżenie siły roboczej maszyny, zdecydowanie warto je wymienić.

Uszczelniacze hydrauliczne w hamulcach

Siłowniki a hamulce hydrauliczne w ciągniku

Siłowniki hamulcowe hydrauliczne to proste urządzenia, które funkcjonują w układach hydraulicznych. Energia jest przekazywana na hamulce poprzez olej hydrauliczny posiadający odpowiednią gęstość. Następnie dochodzi do wtłaczania tej cieczy pod ciśnieniem do środka cylindra i napierania na tłok - dzięki temu ten się porusza.

Siłowniki a hamulce hydrauliczne w przyczepie

Siłowniki hamulcowe hydrauliczno-pneumatyczne do przyczep pozwalają dokładnie kontrolować proces hamowania w przyczepie. Przekazują one siły hamujące z układu hydraulicznego na elementy hamulcowe, dzięki czemu urządzenie może się zatrzymać. Elementy te konwertują energię hydrauliczną na mechaniczną, wytwarzając siłę, która dociska klocki hamulcowe do bębnów lub tarcz hamulcowych. W chwili, gdy operator wciska pedał hamulca, płyn hamulcowy pod wysokim ciśnieniem trafia do siłownika, co doprowadza do przesunięcia tłoka.

Dostępność uszczelnień i marek

Producenci tacy jak EXPARTO dostarczają kompleksowe rozwiązania producentom maszyn i dealerom sprzętu rolniczego, od części do pierwszego montażu, części zamiennych po hydraulikę i transmisję. Są w stanie zaprojektować, wyprodukować i dostarczyć praktycznie każdy zamiennik, cechuje ich dopasowanie, elastyczność i szybkość reakcji.

Uszczelnienia CVA produkowane są z wysokiej jakości materiałów, dostosowanych do zmiennych warunków pracy maszyny budowlanej. Wyselekcjonowane materiały, z których są wytwarzane, wykazują wysoką odporność na zużycie, zapewniając przy tym lepszą odporność na kompresję uszczelniającą. Wymiary uszczelnień marki CVA są ściśle utrzymywane w wąskich tolerancjach, aby zapewnić ich prawidłowe dopasowanie do powierzchni uszczelnianych. Pierścienie, uszczelki oraz o-ringi marki CVA są idealnym rozwiązaniem dla maszyn.

Istnieje wiele różnych typów uszczelnień hydraulicznych do koparko-ładowarek, a każde z nich ma wyjątkowe i niezbędne przeznaczenie. Dostępny jest szeroki asortyment uszczelnień do układów hydraulicznych w koparko-ładowarce, w tym m.in. O-ringi, pierścienie podporowe, pierścienie typu V, uszczelnienia olejowe, uszczelnienia tłoka, uszczelki wargowe, pierścienie prowadzące, zgarniacze, uszczelnienia kompozytowe oraz uszczelki łączone. Dostępne są uszczelnienia hydrauliczne do koparko-ładowarek renomowanych marek, takich jak Freudenberg, TotalSource oraz odpowiednie do koparko-ładowarek dowolnej marki i modelu, w tym: JCB, Case, Caterpillar, John Deere, Volvo, Bobcat, Kubota, Terex, Komatsu, Allis Chalmers, Belarus, Clark, Ditch Witch, Fermec, Hidromek, Hydrema, Liugong, Mahindra, Manitou, Sinoway, Terramite, Venieri, XCMG, Yanmar, YTO.
