Problemy z układem klimatyzacji (tzw. „klimatronikiem”) w koparkach JCB mogą prowadzić do znacznego dyskomfortu pracy operatora, a także sygnalizować poważniejsze usterki elektryczne lub mechaniczne. Poniższy artykuł szczegółowo omawia typowe awarie, ich diagnostykę oraz metody naprawy, bazując na doświadczeniach użytkowników.
Wprowadzenie do Problemów z Klimatronikiem JCB

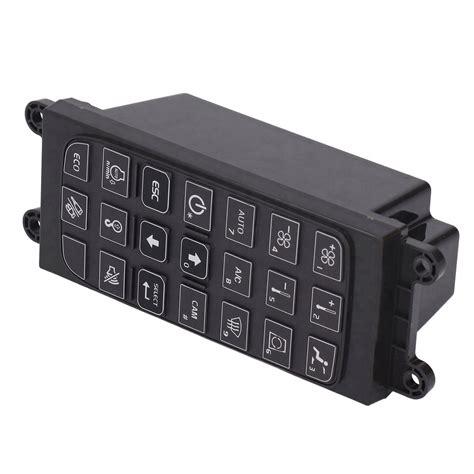

Jednym z często zgłaszanych problemów jest nieprawidłowe działanie panelu sterującego nagrzewnicą. Symptomy mogą obejmować ciągłe dmuchanie wentylatora na średnich obrotach natychmiast po włączeniu zapłonu, bez reakcji na zmiany ustawień na panelu sterującym. Mimo że sam panel może się włączać i wyświetlać parametry, zmiany te nie przekładają się na faktyczne działanie systemu. Zauważalnym paradoksem bywa uruchomienie klimatyzacji i chłodzenia po włączeniu panelu, z jednoczesnym lekkim spowolnieniem wentylatora. Po wyłączeniu panelu, klimatyzacja przestaje chłodzić, wentylator nieznacznie podnosi obroty, ale nadal pracuje, mimo iż panel jest wyłączony. Całkowite wyłączenie systemu następuje dopiero po wyjęciu bezpiecznika.
Diagnostyka Usterki: Zalanie Modułów Elektroniki
Przyczyna awarii: Nieszczelność układu odprowadzania wody
Bardzo często pierwotną przyczyną awarii jest zatkanie odpływu kondensatu z parownika klimatyzacji. Może to prowadzić do zalania wnętrza kabiny, szczególnie w tylnym, dolnym narożniku za fotelem operatorskim (siedząc na fotelu operatorskim, lewy dolny narożnik). Woda, przedostając się na przewody elektryczne lub elektronikę, może spowodować zwarcie i w konsekwencji uszkodzenie komponentów systemu. Nawet po dokładnym wysuszeniu zalanych obszarów, problem często nie ustępuje, co wskazuje na trwałe uszkodzenie elektryczne, np. wskutek przepalenia się elementu.
Potencjalne uszkodzenia komponentów
W kontekście opisywanych problemów, kluczowe elementy do sprawdzenia to:
- ATC CONTROL MODULE
- PWM Unit
PWM Unit, czyli moduł sterujący szerokością impulsu, jest często wskazywany jako najbardziej prawdopodobny winowajca, zwłaszcza jeśli w jego okolicy stwierdzono znaczną wilgoć.
Wymiana Uszkodzonych Komponentów
Lokalizacja i identyfikacja modułów
Moduły ATC CONTROL MODULE i PWM Unit zazwyczaj znajdują się wewnątrz nagrzewnicy. Aby się do nich dostać, konieczne jest rozkręcenie blach w kabinie. PWM Unit często ma wtyczkę 10- lub 12-pinową. W przypadku maszyn takich jak JCB JS220LC z 2007 roku, klimatronik może być identyczny, co ułatwia podmianę elementów.
Dostępność części i koszty
Dostępność części zamiennych do maszyn JCB może być wyzwaniem. Niektóre autoryzowane serwisy mogą informować, że dany moduł, np. PWM Unit, nie występuje samodzielnie w sprzedaży i jest dostępny tylko w komplecie z całą nagrzewnicą, co generuje koszt rzędu 5000 zł. Taka praktyka jest często postrzegana jako absurdalna i warto poszukać alternatywnych źródeł. Istnieją serwisy oferujące sam PWM Unit w znacznie niższej cenie, np. około 1350 zł netto. Należy jednak pamiętać, że z powodu zmian konstrukcyjnych, konieczna może być wymiana również wiązki elektrycznej lub kostki wraz z nowym modułem, co nieznacznie podnosi koszt (około 1300 zł netto za moduł z wiązką, w zależności od serwisu).
Kampanie serwisowe
Warto wiedzieć, że w przeszłości dla niektórych modeli koparek kołowych JCB serii JS (np. JS 145, 175) przeprowadzano kampanie serwisowe, w ramach których wymieniane były moduły klimatronika. Weryfikacja, czy dana maszyna była objęta taką kampanią, może być pomocna.
Rozwiązanie Problemu z Odpływem Wody
Metody udrażniania odpływu
Po wymianie uszkodzonych modułów, kluczowe jest rozwiązanie problemu z odpływem kondensatu. Dostęp do niego może być niezwykle trudny, ponieważ często znajduje się on bezpośrednio za nagrzewnicą, co wymaga demontażu dużej części kabiny (proces może zająć nawet jeden lub dwa dni). Tymczasowym rozwiązaniem może być wciśnięcie kawałka plastikowej rurki w gumowy wężyk odpływowy i odblokowanie go przez zasysanie powietrza. Wskazuje to na obecność zaworu zwrotnego, który działa tylko w jednym kierunku (nie da się wdmuchnąć powietrza, ale można zassać).
Zapobieganie przyszłym awariom
Aby zapobiec ponownemu zalaniu, należy regularnie monitorować drożność odpływu. Często problemem jest zagięcie wężyka odpływowego, zwłaszcza jeśli fabryczne wyjście nie jest skierowane w dół, a wężyk jest prowadzony w ten sposób. Zainstalowanie kolanka 90 stopni może znacznie poprawić przepływ. Jeśli odpływ nadal się zatyka, należy rozważyć dokładne oczyszczenie go, jednak wszelkie działania mechaniczne (np. wiercenie) w pobliżu zaworu zwrotnego wymagają ostrożności, aby nie uszkodzić wrażliwych elementów nagrzewnicy.
Instrukcja Obsługi Koparki Do Odbojówek
Dodatkowe Aspekty Serwisu Klimatyzacji
Gdzie szukać części zamiennych do JCB
Oprócz autoryzowanych serwisów, części do JCB można znaleźć u niezależnych dostawców, którzy często oferują atrakcyjniejsze ceny i szerszy asortyment. Warto korzystać z rekomendacji innych użytkowników na forach branżowych, a także z wyszukiwarek internetowych, wpisując frazy takie jak "części JCB", "serwis koparek JCB" czy "części zamienne JCB".

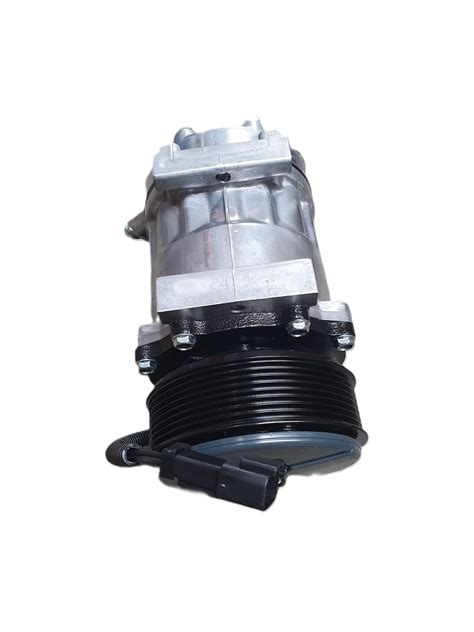

Ilość oleju w sprężarce klimatyzacji
Pytanie o ilość oleju w sprężarce klimatyzacji w modelach takich jak JCB 541-70 jest często zadawane. Dane mogą się różnić (od 135 ml do 207 ml), co może wynikać z różnic w konkretnych modelach maszyn lub konfiguracjach układu. Ważne jest, aby ustalić, czy podana ilość dotyczy wyłącznie samej sprężarki, czy całego układu klimatyzacji, a także zawsze odwoływać się do specyfikacji technicznej danej maszyny lub konsultować się z doświadczonym mechanikiem.
