Wibracyjny ubijak do ubijania to sprzęt do zagęszczania stosowany w budownictwie do rozbijania betonu, skał i innych materiałów. Urządzenia te są powszechnie stosowane w budownictwie drogowym. W tym artykule omówiono kilka wskazówek dotyczących rozwiązywania problemów z ubijakami do ubijania, które pomogą wykonać pracę szybko i sprawnie.
Podstawowe wskazówki dotyczące rozwiązywania problemów z ubijarką
Poniżej przedstawiono kilka najważniejszych wskazówek dotyczących rozwiązywania problemów z ubijarką:
1. Poziom paliwa i oleju
Pierwszą rzeczą, którą należy zrobić podczas rozwiązywania problemów z ubijarką, jest sprawdzenie poziomu paliwa i oleju. Jeśli poziom paliwa w zbiorniku jest niski, może to spowodować mniej wydajną pracę silnika, a nawet jego zgaśnięcie. Podobnie, jeśli poziom oleju jest zbyt niski, może to spowodować przegrzanie się silnika i ostatecznie doprowadzić do jego uszkodzenia. Należy zawsze używać świeżego oleju silnikowego, ponieważ stary olej będzie powodował tarcie i wymaga nasmarowania lub naoliwienia.
2. Filtr powietrza
Filtr powietrza jest jednym z podstawowych elementów ubijarki do benzyny. Zapobiega przedostawaniu się brudu i innych zanieczyszczeń do silnika i powodowaniu uszkodzeń. Z czasem filtr powietrza może się zatkać, co może spowodować mniej wydajną pracę silnika. Pamiętaj o regularnym sprawdzaniu filtra powietrza i wymianie go w razie potrzeby.
3. Wycieki
Wycieki to kolejny powszechny problem ubijaków. Wycieki mogą wystąpić w zbiorniku paliwa, zbiorniku oleju lub rurze wydechowej. Należy sprawdzić ubijak pod kątem oznak wycieków i naprawić je tak szybko, jak to możliwe.
4. Kompresja
Kompresję ubijaka należy sprawdzać regularnie. Jeśli kompresja jest zbyt niska, może to spowodować mniej wydajną pracę silnika, a nawet jego zgaśnięcie. Pamiętaj o okresowym sprawdzaniu redukcji i dostosowywaniu jej w razie potrzeby.
5. Paski napędowe
Paski są krytycznym elementem ubijaka udarowego, umożliwiającym silnikowi przenoszenie mocy na różne części urządzenia. Należy sprawdzić zagęszczarkę ubijaka pod kątem uszkodzeń w punktach połączeń pasków oraz oznak zużycia, a w razie potrzeby je wymienić.
6. Świeca zapłonowa
Świeca zapłonowa to kolejny krytyczny element ubijaka. Jeśli świeca zapłonowa jest zanieczyszczona lub zużyta, może to spowodować mniej wydajną pracę silnika, a nawet jego zgaśnięcie. Pamiętaj o regularnym sprawdzaniu świecy zapłonowej i wymianie jej w razie potrzeby.
7. Otwór wydechowy
Otwór wydechowy ubijaka może z czasem zostać zatkany przez brud i zanieczyszczenia. Może to spowodować, że silnik będzie pracował mniej wydajnie, a nawet zgaśnie. Należy regularnie sprawdzać otwór wydechowy i czyścić go w razie potrzeby.
8. Nadmierne wibracje i trzęsienie
Jeśli ubijak zaczyna nadmiernie wibrować podczas pracy, może być konieczne sprawdzenie punktu połączenia lub naoliwienie ubijaka. Jeśli ubijak zaczyna się trząść podczas pracy, należy sprawdzić styki połączeniowe.
Postępując zgodnie z tymi wskazówkami dotyczącymi rozwiązywania problemów z ubijarkami, można szybko zidentyfikować wszelkie problemy z urządzeniem i sprawnie wrócić do pracy. Jeśli jednak problemy nadal występują, zaleca się skontaktowanie z wykwalifikowanym mechanikiem lub producentem ubijaka.
Instrukcja uruchomienia Wacker Neuson BS50 2i i BS60 2i
Szczegółowe rozwiązywanie problemów z ubijakami Wacker
Ogólnie rzecz biorąc, głównym problemem, z jakim borykają się wykonawcy używający ubijarek udarowych, jest awaria silnika. Poniżej przedstawiono szczegółową listę działań naprawczych.
Silnik ubijaka nie uruchamia się lub gaśnie
Istnieje kilka powodów, dla których ubijak pneumatyczny lub ubijarka pneumatyczna mogą nie uruchomić się. Najczęstsze są problemy z silnikiem. Pierwszym krokiem jest sprawdzenie paliwa i oleju, aby upewnić się, że jest ich wystarczająco dużo. Często w silniku ubijaka pneumatycznego znajduje się czujnik niskiego poziomu oleju, więc jeśli w zbiorniku paliwa nie ma wystarczającej ilości oleju, ubijak pneumatyczny nie uruchomi się. Innym elementem, który należy sprawdzić, są świece zapłonowe. Jeśli rozrusznik ręczny jest pociągany wiele razy, a silnik nie uruchamia się, należy upewnić się, że świece zapłonowe są suche i działają. Jednym ze sposobów jest odkręcenie jednej ze świec zapłonowych i umieszczenie jej w cewce zapłonowej. Przytrzymaj świecę zapłonową przy metalu, jednocześnie kilka razy ciągnąc rozrusznik ręczny. Jeśli widzisz iskry, świeca działa prawidłowo. Jeśli silnik nie uruchamia się, sprawdź świece zapłonowe. Świece zapłonowe są zazwyczaj niedrogie i można je znaleźć w lokalnym sklepie. Należy również sprawdzić, czy zawór paliwa nie jest zamknięty.
Dlaczego ubijak nagle zatrzymuje się lub blokuje?
- Procedura rozruchu: Upewnij się, że operator prawidłowo wykonał procedurę rozruchu opisaną w instrukcji obsługi.
- Wyłącznik silnika: Upewnij się, że wyłącznik silnika jest ustawiony w pozycji „ON”.
- Zawór paliwa: Jeżeli zawór paliwa jest w pozycji „OFF”, przekręć go do pozycji „ON”.
- Naprawa dławika: Jeżeli dławik jest otwarty, zalecamy jego zamknięcie.
- Filtr powietrza: Sprawdź filtr powietrza pod kątem zatkanego brudu, co obniża wydajność silnika. Wyczyść lub wymień w razie potrzeby.
- Paliwo i olej: Aby uzyskać najlepsze osiągi, należy stosować olej napędowy 91-oktanowy i czyste paliwo 10W-30.
- Gaźnik: Wyczyść lub wymień gaźnik. Zanieczyszczenia można skutecznie usunąć za pomocą środka czyszczącego do gaźników. Rozważ również użycie środka czyszczącego Microsonic, aby skutecznie wyczyścić wszelkie osady lub nagromadzenia wewnątrz gaźnika.
Ubijak uruchamia się, ale silnik gaśnie
Wrażliwość silnika może mieć kilka przyczyn. Jeśli paliwo w ubijaku jest złej jakości, może to być przyczyną zatrzymania silnika z powodu zatkania. Zazwyczaj, jeśli pozostawisz benzynę w silniku zbyt długo, liczba oktanowa będzie spadać co miesiąc, co może prowadzić do lepkości i osadów. Regularnie wymieniaj olej i benzynę, aby temu zapobiec.
Inną przyczyną wyłączania się silnika może być zatkany filtr oleju. Ubijaki pracują w zakurzonych i brudnych warunkach, filtr oleju zwykle znajduje się między zbiornikiem paliwa a gaźnikiem, wymiana filtra oleju pomaga utrzymać paliwo w czystości. Jeśli silnik się wyłączy, inną przyczyną może być zatkany filtr powietrza. Ważne jest, aby często je wymieniać. Jeśli filtr jest zatkany, powietrze nie może przez niego przejść, a silnik nie będzie działał. W przypadku BISON i niektórych innych producentów ubijaki są wykonane z podwójnymi filtrami powietrza, co może zmniejszyć częstotliwość wymiany.
Silnik odpala, ale ubijak nie działa
Czasami silnik ubijarki działa prawidłowo, ale ubijak nie chce się uruchomić. Ubijak działa, powodując, że silnik obraca sprzęgło. Gdy sprzęgło osiągnie określone obroty, ubijak załączy się, a biegi ruszą, powodując podskakiwanie ubijaka. Gdy tak się stanie, pierwszą rzeczą, którą należy sprawdzić, jest sprzęgło. Jeśli sprzęgło zacznie wykazywać oznaki uszkodzenia, należy je natychmiast wymienić. W razie potrzeby wymień korbowód lub koło zębate wału korbowego. Następnie sprawdź niską wydajność silnika, utratę kompresji oraz zablokowanie portu wydechowego.
Silnik pracuje, ubijak pracuje niestabilnie
Jest to spowodowane głównie przez następujące aspekty, które można sprawdzić po kolei:
- Olej/smar na sprzęgle
- Złamana sprężyna
- Ubite szczęki na glebie
- Uszkodzony układ ubijania lub części skrzyni korbowej
- Zbyt wysoka prędkość robocza silnika
Ubijak zaczął wydawać dużo hałasu
Gdy korpus ubijaka jest niedosmarowany (co czasami się zdarza), koła zębate mogą się zużyć. Może to być szkodliwe dla maszyny ubijaka. Należy upewnić się, że ubijak jest prawidłowo nasmarowany. Dobrym środkiem smarnym jest 15W-40.
Manipulowanie wyciekiem oleju
Sprawdź miechy, aby zobaczyć, czy nie są przebite i czy należy je wymienić. Sprawdź również korek spustowy w silniku, upewnij się, że jest odpowiednio dokręcony. Poszukaj szczeliny powietrznej i zlokalizuj problem na podstawie wycieku oleju.
Problemy z silnikiem Wacker WM 100 - gromadzenie się paliwa w misce olejowej
Problem z silnikiem Wacker WM 100, gdzie paliwo zbiera się w misce olejowej (komorze korbowodowej) w znacznych ilościach, może być trudny do zdiagnozowania. Nawet po wymianie gaźnika na sprawny problem może nadal występować. Potencjalną przyczyną jest nieszczelny zawór ssący. Jeśli po nalaniu paliwa na głowicę od spodu paliwo przesącza się w kolektor ssący, zawór jest nieszczelny.
Możliwe jest, że w momencie sprężania część paliwa jest cofnięta do gaźnika i komory filtra powietrza, gdzie się gromadzi, a po zgaszeniu spływa przez gaźnik na tłok i do oleju. Zdarza się, że zaraz po zgaszeniu, po ściągnięciu węża łączącego filtr powietrza z gaźnikiem, wylewa się trochę paliwa, podczas gdy tam powinno być sucho. Takie spostrzeżenia wskazują na problem z zaworem ssącym lub gaźnikiem.
Wacker BS60: Wybór oleju do stopy ubijającej
Użytkownik poszukuje informacji na temat wyboru oleju SAE 10w/30 do stopy ubijającej skoczka Wacker BS60, który działa w różnych warunkach, w tym zimą. W odpowiedziach podkreślono, że olej powinien być wielosezonowy. Zalecane są oleje mineralne lub przekładniowo-hydrauliczne. Praktycy często stosują olej 15W-40, np. Shell Rimula, do silników Hatz, Yanmar, Honda, a także do chińskich silników (Lifan).
W przypadku stopy ubijającej, a nie silnika, sugerowano użycie oleju „przekładniowo-hydraulicznego”. Jednak zgodnie z dokumentacją, należy wlać olej silnikowy o odpowiedniej lepkości. Do zagęszczarek stosuje się olej silnikowy wysokiej jakości, który jest przeznaczony do pracy w trudnych warunkach. Często stosowanym olejem jest SAE 10W40 (Titan Cargo Maxx Fusch Diesel). Do ogólnego stosowania odpowiedni jest również olej półsyntetyczny SAE 10W30.
Ilość oleju wymaganego do wibratora zagęszczarki zależy od konkretnego modelu. Na przykład, dla zagęszczarek Wacker Neuson od modelu 4045 do 6555 zaleca się użycie 0,75 litra oleju (niezależnie od wersji Y czy H). Natomiast modele zagęszczarek Wacker od modelu 2540 do 3760 potrzebują 0,6 litra oleju.
Problemy z zagęszczarką Wacker BS 105 Y - silnik dusi się i gaśnie
Zagęszczarki Wacker BS 105 Y to popularne maszyny budowlane, które mogą ulec awarii. Jednym z najczęściej zgłaszanych problemów jest sytuacja, gdy silnik zagęszczarki odpala bez problemu i pracuje na wolnych obrotach, ale po dodaniu gazu zaczyna się dusić, spada z obrotów i gaśnie, nie osiągając wysokich obrotów.
Objawy problemu
Typowe objawy wskazujące na problem z silnikiem zagęszczarki to:
- Silnik łatwo zapala i stabilnie pracuje na biegu jałowym.
- Po dodaniu gazu silnik chwilowo przyspiesza, a następnie zaczyna się dusić.
- Obroty silnika spadają, a w skrajnych przypadkach maszyna gaśnie.
- Silnik nie jest w stanie osiągnąć wysokich obrotów.
Potencjalne przyczyny problemu
Istnieje kilka kluczowych elementów, które mogą być odpowiedzialne za opisane problemy z pracą silnika zagęszczarki:
1. Układ paliwowy - przytkany gaźnik
Najczęstszą przyczyną problemów z osiąganiem wysokich obrotów przez silnik spalinowy jest przytkany gaźnik. Zanieczyszczenia w układzie paliwowym mogą blokować swobodny przepływ paliwa, co prowadzi do niedoboru mieszanki paliwowo-powietrznej, a w konsekwencji do duszenia się silnika przy zwiększonym obciążeniu.
2. Układ zapłonowy - cewka zapłonowa i kondensator
Choć nie jest to tak częsta przyczyna jak problemy z gaźnikiem, warto rozważyć również usterki w układzie zapłonowym. Potencjalne przyczyny to:
- Cewka zapłonowa: Uszkodzona cewka może generować zbyt słabą iskrę, która nie jest w stanie prawidłowo zapalić mieszanki paliwowo-powietrznej przy wyższych obrotach.
- Kondensator: W niektórych przypadkach problemem może być uszkodzony kondensator, który jest integralną częścią układu zapłonowego.
3. Układ napędowy i smarowanie
Chociaż problem dotyczy silnika, warto również wykluczyć pewne kwestie związane z układem napędowym i smarowaniem, które mogą pośrednio wpływać na pracę silnika:
- Olej w stopie: Brak lub niewłaściwy poziom oleju teoretycznie może wpływać na pracę całego mechanizmu, choć bezpośredni związek z problemami z obrotami silnika jest mniej prawdopodobny.
- Układ napędzający: W rzadkich przypadkach problemy z układem napędzającym mogą dawać objawy podobne do problemów z silnikiem. Podniesienie maszyny do góry i dodanie gazu może pomóc w zdiagnozowaniu, czy problem leży w silniku, czy w mechanizmie przeniesienia napędu.
Metody diagnozy
Aby skutecznie zdiagnozować i usunąć usterkę, warto zastosować się do poniższych kroków:
Sprawdzenie gaźnika
Najpierw należy dokładnie sprawdzić stan gaźnika. Może to wymagać jego demontażu i dokładnego wyczyszczenia wszystkich kanałów i dysz. Warto również sprawdzić stan filtra paliwa.
Weryfikacja układu zapłonowego
Jeśli czyszczenie gaźnika nie przyniesie rezultatów, należy przejść do weryfikacji układu zapłonowego. Można to zrobić poprzez:
- Sprawdzenie stanu i jakości iskry generowanej przez świecę zapłonową.
- Weryfikację działania cewki zapłonowej (może wymagać specjalistycznego sprzętu lub wymiany na próbę).
- Kontrolę kondensatora, jeśli jest dostępny w danym modelu.
Test pod obciążeniem (lub symulacja)
Pomocne może być podniesienie zagęszczarki i dodanie gazu. Jeśli silnik wchodzi na obroty, problem może leżeć w układzie napędowym lub w sposobie przenoszenia obciążenia na podłoże. Jeśli problem nadal występuje, potwierdza to usterkę silnika.
Problemy z zagęszczarkami rewersyjnymi Wacker - brak jazdy w jednym kierunku
Problemy z zagęszczarkami rewersyjnymi, gdzie ubijarka chodzi tylko w jedną stronę (np. do tyłu), a w drugą stoi w miejscu, są dość często zgłaszane. Może być również tak, że aby ubijarka poruszała się do tyłu, trzeba ustawić dźwignię nie na samym końcu, ale lekko ją odchylić od normalnej pozycji, bo jak się da za daleko, to ubijarka staje w miejscu.
Potencjalne przyczyny i rozwiązania
- Sterowanie mechaniczne linką: Jeśli ubijarka sterowana jest mechanicznie linką, należy ją wyregulować albo przy manetce, albo przy samym wibratorze.
- Sterowanie hydrauliczne: Jeśli sterowanie jest hydrauliczne, problemem może być uszczelniacz w tłoku zmiany kierunku jazdy. Przy wibratorze jest dekiel z jednym przewodem hydraulicznym; należy go odkręcić, a w tulei dekla chodzi bolec z gumowym uszczelniaczem.
Wyciąganie tłoczka i montaż przeciwwag
Wyciągnięcie tłoczka może być trudne, ponieważ może być zabezpieczony segerem lub wymagać rozebrania wibratora. Co do kół zębatych (przeciwwag), powinny być na nich znaki; jeśli ich brak, przed rozebraniem należy je zaznaczyć. Przeciwwagi po wyciągnięciu wibratora i obróceniu go do góry dnem powinny wisieć swobodnie do dołu, a tłoczek powinien być wtedy na środku w pozycji neutralnej. Przeciwwagi muszą być na dole (odwrotnie niż na zdjęciu). Należy odkręcić te po lewej stronie i rozbić z łożyska, aby można było je ustawić. Uszczelnienie na tłoczku jest dobrze założone.
Aby ustawić przeciwwagi, należy ustawić je na dole, a tłoczek neutralnie, czyli na środku. Gdy jest na środku, przytrzymać przeciwwagę po prawej i wciskać tłoczek do środka - przeciwwaga powinna się obrócić o pół obrotu. W mniejszych zagęszczarkach przeciwwagi i pin powinny być na godzinie 12, w większych np. Bomag BPR 55/60, mogą być inne ustawienia.
Hydraulika rewersu
Jeśli zagęszczarka jedzie tylko do tyłu, w pierwszej kolejności należy sprawdzić hydraulikę rewersu (poziom oleju, działanie pompy). Rewers sterowany jest pinem połączonym tłoczkiem. W momencie jazdy w przód tłoczek wysuwa się pod ciśnieniem oleju, zmieniając kierunek jazdy. Do jazdy do tyłu hydraulika nie pompuje oleju pod tłoczek, tylko wchodzi w tryb przelewu, a za cofanie tłoka odpowiada sprężyna.
W przypadku problemów, gdy maszyna po remoncie płyty, łożysk i uszczelnień śmiga do przodu, ale do tyłu rusza i po chwili staje (lub wymaga mocnego dociskania rewersu), problem może leżeć w górnej części układu. Wymiana oleju na nowy i odpowietrzenie układu są podstawowymi krokami.
Konserwacja i serwis zagęszczarek
Zagęszczarka do gruntu to nie tylko urządzenie budowlane - to klucz do solidnych fundamentów, wytrzymałych dróg i stabilnych powierzchni. Maszyny zagęszczające są nieodłącznym elementem wielu projektów brukarskich i budowlanych.

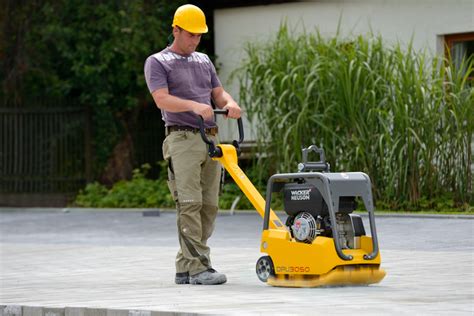

Rodzaje zagęszczarek i ich zastosowanie
- Do kostki brukowej: Warto postawić na zagęszczarkę w przedziale 100-300 kg. Do efektywnego przygotowania podbudowy zaleca się użycie zagęszczarki ciężkiej o wadze od 300 do 500 kg. Zagęszczarka 90 kg może sprawdzić się do ubijania kostki brukowej w miejscach, gdzie nie występuje duży nacisk, np. chodniki dla pieszych, opaski dookoła domu, ścieżki w ogrodzie.
- Do piasku: Do zagęszczania piasku, który jest luźnym materiałem, często używane są zagęszczarki o mniejszych rozmiarach, łatwe w obsłudze, w przedziale 60-100 kg.
- Zagęszczarki jednokierunkowe: Są lekkie (zazwyczaj do 130 kg), idealnie nadają się do lekkich prac, ubijania cienkich warstw, w miejscach, gdzie będą występować małe obciążenia. Dzięki prostej budowie są dużo tańsze od zagęszczarek rewersyjnych.
- Zagęszczarki rewersyjne: Są cięższe, ich waga zaczyna się od ok. 150 kg do 1000 kg. Są wykorzystywane do lekkich prac budowlanych, a także tych najcięższych, gdzie wymagana jest duża siła.
Wybór silnika: benzynowy czy diesel?
Wybór między zagęszczarką z silnikiem benzynowym a silnikiem diesla zależy od preferencji, warunków pracy oraz indywidualnych potrzeb. Diesel jest żywotniejszy, bardziej ekonomiczny i mniej pali.
Czujnik zagęszczania
Czujnik zagęszczania to elektroniczny wskaźnik poziomu zagęszczenia gruntu. Umieszczony jest najczęściej w tyle zagęszczarki, tak aby operator miał do niego łatwy dostęp. Zagęszczarka nie potrzebuje czujnika zagęszczania, ale niekiedy zleceniodawcy i inwestorzy projektu wymagają, aby urządzenie było wyposażone w czujnik zagęszczania.
Rozruch ręczny czy elektryczny?
W małych zagęszczarkach z silnikami benzynowymi stosuje się rozruch ręczny (manualny), który jest wystarczający i pozwala uniknąć dodatkowych opłat. Rozruch elektryczny (na kluczyk) jest wskazany w większych zagęszczarkach z dużymi silnikami lub w przypadku zagęszczarek z silnikiem diesla.
Przeglądy i dostępność części
Pierwszy przegląd lub serwis zagęszczarki najczęściej jest zalecany po około 30 motogodzinach (MTG) lub 6 miesiącach. Producenci różnych maszyn proponują różne rozwiązania, ale zazwyczaj jest to między 8 a 50 mth. Silniki są gotowe do pracy, nie trzeba docierać zagęszczarki. Większość popularnych części, takich jak filtry, świece zapłonowe, paski napędowe, amortyzatory, elementy wibracyjne czy oleje, zazwyczaj są szybko dostępne. Jeśli chodzi o części serwisowe do zagęszczarek Wacker, czas realizacji wynosi około 3-4 dni robocze. Z częściami do zagęszczarek innych producentów raczej też nie ma problemu, o ile nie mamy do czynienia z bardzo starą maszyną.
