Wprowadzenie do Walców Drogowych

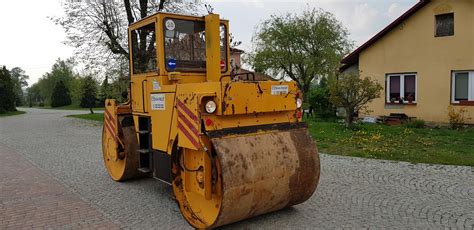

Zagęszczanie podłoża i asfaltu to klucz do trwałości dróg, a w tym procesie niezastąpiony jest walec drogowy. Walec drogowy to urządzenie mechaniczne, które wykorzystuje swoją masę i wibracje do zagęszczania podłoża. Jest to maszyna budowlana do prac ziemnych, służąca do zagęszczenia gruntu przy zachowaniu optymalnej elastyczności podłoża.
Walcowanie jest niezbędne przy budowie dróg, mostów, lotnisk i innych infrastruktur. Proces zagęszczania asfaltu i podłoża jest kluczowy dla uzyskania trwałej i stabilnej nawierzchni. Walce drogowe odgrywają istotną rolę w procesie budowlanym, wpływając bezpośrednio na jakość dróg oraz efektywność pracy.
Mechanizm Działania i Budowa Walca
Aby zrozumieć, jak działa walec drogowy, należy przyjrzeć się jego mechanizmowi pracy. Mechanizm pracy walca drogowego opiera się na zagęszczaniu materiału poprzez jego wałowanie. Podczas pracy, walec porusza się po nawierzchni, wywierając nacisk na podłoże. Współczesny walec drogowy to precyzyjne urządzenie do zagęszczania gruntu i warstw nawierzchni, które łączy masę własną, kontrolowane drgania oraz inteligentne sterowanie napędem.

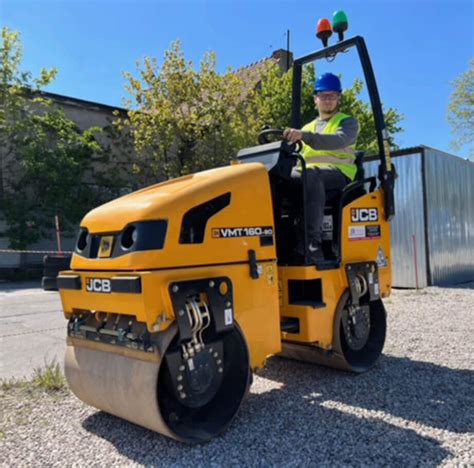

Walec drogowy działa poprzez zagęszczanie nawierzchni drogowych, takich jak asfalt czy grunt, przy użyciu ciężkich, stalowych lub gumowych walców. Najbardziej charakterystycznym elementem walca jest bęben stalowy (czasem dwa). Walec oddziałuje na podłoże w niektórych wypadkach aż do głębokości czterech metrów, co uwarunkowane jest jego masą własną. Działa to dzięki efektowi dynamicznego wspomagania statycznego, co w efekcie sprawia, że swobodnie opadające obciążniki wywierają znaczną siłę nacisku.
W walcach wibracyjnych w bębnie znajduje się wibrator (zespół z masą mimośrodową), który wytwarza drgania. W nowoczesnych konstrukcjach operator wybiera tryb pracy, a przy zagęszczaniu nie liczy się szybkość, tylko równa i powtarzalna praca. Walec to masa, a masa wymaga kontroli, dlatego stosowane są czujniki i blokady, gdyż zbyt szybka jazda oznacza brak czasu na ułożenie struktury.
Vlog#5 Jak zostać operatorem walca?
Podział i Rodzaje Walców Drogowych
Istnieją różne rodzaje walców drogowych, w tym walce statyczne, wibracyjne oraz kombinowane. Walce drogowe to maszyny drogowe, które służą do zagęszczania mas nawierzchniowych przy budowie dróg lub zagęszczają grunty w robotach ziemnych. Można spotkać różne podziały, np. ze względu na sprężystość wałów (stalowe i ogumione), jak i ich kształt (gładkie, okołkowane, siatkowe, kompaktory, tarczowe). Walce drogowe dzielimy również ze względu na liczbę i usytuowanie wałów, napęd oraz konstrukcję ramy.
Typy Walców ze Względu na Działanie
- Walce wibracyjne: Charakteryzują się zarówno oddziaływaniem statycznym, jak i dynamicznym, mogą zostać poddane drganiom nawet do 50 Hz. Wymagają większej mocy i dotyczą prac nawet na 2 metrach. Walce wibracyjne w dynamiczny sposób obciążają powierzchnię gruntu. Znajdują zastosowanie przy gruntach o dużym kącie natarcia wewnętrznego. Umożliwiają zwiększenie sił działających na podłoże i bardzo mocno wpływają na górną część podłoża. Stosowane są do podłoża sypkiego, takiego jak żwiry, rumosze czy pospółki.
- Walce statyczne: Bezpośrednio oddziałują na grunt jedynie własną masą i na niewielką głębokość. Charakteryzują się niewielką głębokością zagęszczania, znajdując zastosowanie głównie przy pracach wykończeniowych, aby uzyskać gładką i równą powierzchnię. Wykorzystuje się je również do dogęszczania górnych warstw nasypów, które zostały już zagęszczone przez walce wibracyjne. Do gruntów spoistych najlepiej sprawdzą się walce statyczne.
- Walce udarowe: To połączenie oddziaływania statycznego i uderzeniowego, gdzie siła nacisku powoduje swobodne opadanie obciążników. Są najrzadziej wykorzystywanymi walcami w pracach budowlanych czy drogowych.
Typy Walców ze Względu na Napęd
Oprócz tego można wskazać na walce o różnym napędzie, w tym m.in.:
- Walce sterowane z zewnątrz
- Walce prowadzone ręcznie
- Walce przyczepne (ciągnione): Podstawowy typ walca w kontekście niniejszej charakterystyki.
Charakterystyka Walca Drogowego Ciągnionego 8-Tonowego
Walec drogowy ciągniony, jako maszyna przyczepna, jest projektowany do pracy w połączeniu z innym pojazdem, który zapewnia siłę napędową. Jego główną zaletą jest efektywność w zagęszczaniu dużych powierzchni, często w początkowych fazach budowy. Aby walec drogowy był skuteczny, powinien posiadać szereg cech. Przede wszystkim musi mieć odpowiednią wielkość i masę, aby można go było łatwo przesuwać po drodze. Walce o masie około 8 ton są idealnym rozwiązaniem dla szerokiego zakresu zadań, od układania nawierzchni po budowę parkingów.
Parametry Techniczne Ciężkiego Walca (na przykładzie)
Przykładem nowoczesnego walca przeznaczonego do prac drogowych, charakteryzującego się znaczną masą, jest model o wysokiej wydajności. Taki walec zapewnia statyczny nacisk liniowy o wartości około 355 N/cm, z obciążeniem bębna wynoszącym około 7200 kg (co jest bliskie 8 tonom) oraz siłą zagęszczania na poziomie 180 kN. Charakteryzuje się dużą precyzją i bezpieczeństwem pracy, umożliwiając sprawną i precyzyjną pracę, stąd też jego powszechne zastosowanie podczas prac drogowych i budowlanych. Ten typ sprzętu doskonale poradzi sobie z trudnym podłożem i dotrze do różnych miejsc.
Zastosowanie i Wybór Walca
Walce drogowe są wykorzystywane w budownictwie do zagęszczania nawierzchni drogowych, budowy parkingów, placów oraz innych powierzchni. Idealnie sprawdzą się przy budowie dróg, ulic oraz tras rowerowych. Wybór odpowiedniego walca zależy od podłoża, które będzie przygotowywane, a typ walca powinien być dokładnie wybrany przez projektanta. W zależności od rodzaju podłoża dopasowywana jest optymalna maszyna do zagęszczenia gruntu. Można to zrobić za pomocą urządzeń wibrujących, ugniatających czy też ubijających.
Do podłoża sypkiego wykorzystywane są walce wibracyjne, a do gruntów spoistych najlepiej sprawdzą się walce statyczne. Ciężkie walce, takie jak 8-tonowe, są uniwersalne, co czyni je popularnym wyborem dla wielu klientów.
Znaczenie i Konserwacja Walców Drogowych
Walce drogowe zwiększają efektywność wałowania i zagęszczania nawierzchni. Dzięki nim praca przebiega szybciej, co ma znaczący wpływ na jakość dróg, zwłaszcza gdy mowa jest o bardzo dużych nawierzchniach. Użycie walca drogowego znacznie zwiększa efektywność pracy na placu budowy. Rozwój technologiczny nie ominął również walców drogowych; nowoczesne modele charakteryzują się nie tylko lepszą wydajnością, ale również większym komfortem pracy dla operatorów.
Aby zapewnić długą żywotność walca drogowego, należy regularnie przeprowadzać jego konserwację, sprawdzać stan techniczny oraz wykonywać niezbędne naprawy. Obsługa walca drogowego wymaga przestrzegania instrukcji obsługi oraz zasad bezpieczeństwa.
