Walec Drogowy: Budowa, Rodzaje i Zastosowanie

Walec drogowy to specjalistyczna maszyna budowlana, wykorzystywana głównie do zagęszczania gruntu, asfaltu oraz innych materiałów budowlanych. Odgrywa kluczową rolę w procesie budowy dróg, mostów, lotnisk i innych infrastruktur, zapewniając trwałe i stabilne nawierzchnie.

Zasada Działania Walca Drogowego

Mechanizm pracy walca drogowego opiera się na zagęszczaniu materiału poprzez jego wałowanie. Podczas pracy walec porusza się po nawierzchni, wywierając nacisk na podłoże. Zasada działania jest prosta - ciężki bęben przetacza się po podłożu, wykorzystując własną masę do zagęszczania materiału.

Wiele walców wykorzystuje również wibracje, generowane przez wbudowany silnik wibracyjny w bębnie. Wibracje te przemieszczają cząsteczki materiału, usuwając pęcherzyki powietrza i wodę z podłoża, co skutkuje jego utwardzeniem. Proces zagęszczania asfaltu i podłoża jest kluczowy dla uzyskania trwałej i stabilnej nawierzchni.

Podstawowe Komponenty Walca

Każdy walec drogowy składa się z kilku podstawowych komponentów:

• Silnik: Sercem maszyny jest silnik napędzający konstrukcję.
• Rama: Solidna stalowa struktura wytrzymująca ogromne obciążenia.
• Bęben/Koła: Najważniejszym elementem roboczym pozostaje bęben lub koła. W zależności od przeznaczenia może być gładki, ogumiony lub wyposażony w wypustki.

Rodzaje Walców Drogowych

Istnieją różne podziały walców drogowych ze względu na kryteria, takie jak sposób oddziaływania na podłoże, liczbę osi i bębnów, sprężystość i kształt wałów, konstrukcję ramy czy masę. W zależności od rodzaju pracy i podłoża, walce oferują szerokie możliwości zastosowań. Poniżej przedstawiono najczęściej używane typy:

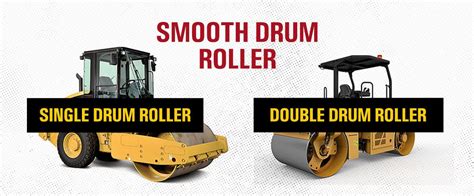

Walce Jednobębnowe (Walce z Pojedynczym Bębnem)

Walce drogowe z pojedynczym bębnem posiadają duży bęben z przodu i dwa tylne koła, co poprawia przyczepność i zwrotność. Taka konfiguracja sprawia, że są one wydajne w zagęszczaniu gleby i wszechstronne w różnych warunkach terenowych. Maszyny te mają stalowe bębny o średnicy od 47 do 84 cali, idealne do prac takich jak parkingi.

Zalety:

• Zwrotność: Niezwykle zwrotne dzięki swojej konstrukcji i zamontowanym z tyłu oponom pneumatycznym, co pozwala im poruszać się po nierównym terenie i stromych zboczach. Są skuteczniejsze w ciasnych przestrzeniach.
• Wszechstronność: Mogą pracować z różnymi materiałami, takimi jak glina, muł, błoto, żwir, wapień, piasek i inne niespoiste mieszanki.
• Faza przygotowawcza: Doskonale sprawdzają się w zagęszczaniu warstwy nośnej w fazie przygotowawczej projektu budowlanego.
• Rozmiar: Mogą być wyposażone w duże lub małe bębny, zapewniając elastyczność w projektach.

Wady:

• Niższa moc: Mają mniejszą moc zagęszczania niż walce dwubębnowe, szczególnie na asfalcie.
• Mała szerokość zagęszczania: Zagęszczają mniejszą powierzchnię w jednym przejściu.

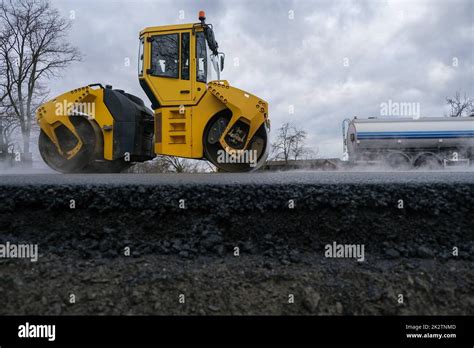

Walce Dwubębnowe (Walce Tandemowe)

Walec dwubębnowy, znany również jako walec tandemowy lub walec do asfaltu, posiada dwa stalowe bębny - jeden przedni, a drugi tylny - które skutecznie zagęszczają nawierzchnię drogi. Używany głównie do układania asfaltu, nadaje się do budowy dróg o nawierzchniach autostradowych, parkingów i dróg wielopasmowych. Walce te są dostępne w różnych szerokościach, od 36 do 84 cali, co pozwala na dostosowanie ich do różnych wielkości projektów.

Zalety:

• Lepsze zagęszczanie: Pracują jednocześnie z przednimi i tylnymi stalowymi bębnami, zapewniając mocne i równomierne zagęszczanie.
• Doskonałe do gleb lepkich: Skutecznie radzą sobie z glebami lepkimi, takimi jak glina i muł.

Wady:

• Słaba zwrotność: Bez opon charakteryzują się ograniczonym wsparciem i zwrotnością, mają problemy z nierównym terenem i stromymi zboczami.
• Przydatność w terenie: Nie są idealne do luźnego lub niestabilnego podłoża, najlepiej sprawdzają się na płaskich, stabilnych nawierzchniach.

Walce Wibracyjne

Walce wibracyjne, zwane również walcami drgającymi, łączą nacisk statyczny z drganiami generowanymi przez wibrator. Te impulsy znacząco zwiększają efektywność zagęszczania, zmieniając strukturę gruntu, zmniejszając tarcie między cząstkami i pozwalając im ułożyć się bardziej zwarto. Wibracje można dostosować w zależności od rodzaju zagęszczanego materiału.

Walce Statyczne

To najprostsza konstrukcja, działająca wyłącznie dzięki własnej masie. Ich działanie koncentruje się na płytkich warstwach, dlatego stosuje się je na końcowym etapie robót do wykańczania powierzchni.

Walce Pneumatyczne (Ogumione)

Walce pneumatyczne zamiast stalowych bębnów posiadają ogumione koła. Elastyczne opony nie uszkadzają świeżej nawierzchni i równomiernie rozkładają nacisk. Świetnie sprawdzają się przy robotach ziemnych, zagęszczaniu gruntu oraz wykańczaniu warstwy nawierzchniowej, szczególnie podłoża z pospólek, żwirów czy piasków, glin i iłów. Stosuje się je także podczas zagęszczania nawierzchni cementowych i bitumicznych, do wygładzania i zamykania warstw wiążących i ścieralnych.

Walce Kombinowane (Kombi)

Walce kombinowane łączą cechy różnych typów w jednej maszynie - najczęściej posiadają stalowy bęben wibracyjny z przodu i ogumioną oś z tyłu. Zapewniają jednocześnie dużą siłę zagęszczania oraz bardzo dobrą gęstość i uszczelnione wykończenie, co czyni je niezwykle wszechstronnymi. Są często stosowane w obróbce asfaltu, aby uzyskać równą i starannie wykończoną warstwę.

Walce z Kolcami (Okołkowane)

Posiadają bębny z wystającymi "kolcami", które wbijają się głęboko w ziemię. Jest to idealny sprzęt do zagęszczania gliny lub gruntów spoistych.

Mini Walce

Są to pomniejszone warianty klasycznych walców drogowych, charakteryzujące się szerokością roboczą uwałowania nieprzekraczającą 1,5 metra. Ważnymi cechami mini walców są niska waga oraz kompaktowe rozmiary, co ułatwia ich transport i umożliwia operowanie na niewielkich powierzchniach.

Kompaktory

To rozwiązanie wykorzystywane w miejscach wymagających zagęszczania oraz zgniatania, na przykład na wysypiskach śmieci. Maszyny te są zbudowane zazwyczaj z dwóch stalowych walców zagęszczających i ugniatających oraz trudnościeralnych zębów, pełniących rolę zgniatająco-zagęszczającą.

Jak Wybrać Odpowiedni Walec Drogowy?

Wybierając między walcami jedno- i dwubębnowymi oraz innymi typami, należy wziąć pod uwagę kilka kluczowych czynników:

1. Rodzaj gruntu/materiału: Walce jednobębnowe radzą sobie ze zróżnicowanym gruntem i nierównym terenem, podczas gdy walce dwubębnowe doskonale sprawdzają się w przypadku gruntów spoistych i asfaltu. Walce okołkowane są idealne do gliny i błota, a gładkie bębny do żwiru i asfaltu.
2. Wielkość projektu: Walce jednobębnowe sprawdzają się w przypadku małych projektów i etapów przygotowawczych, natomiast walce dwubębnowe idealnie nadają się do dużych prac brukarskich wymagających gładkiej nawierzchni.
3. Zwrotność: Walce jednobębnowe zapewniają lepszą zwrotność na trudnym terenie, natomiast walce dwubębnowe najlepiej sprawdzają się na płaskich, stabilnych nawierzchniach.
4. Szerokość i waga: Należy dopasować szerokość i wagę walca do zakresu projektu. Walce dwubębnowe pokrywają większe obszary i zapewniają lepsze zagęszczenie. Masa robocza to pierwszy parametr, określający ciężar maszyny gotowej do pracy. Wartości wahają się od kilkuset kilogramów po kilkanaście ton.
5. Parametry drgań: W przypadku maszyn wibracyjnych kluczowe są parametry drgań: częstotliwość oraz amplituda. Wysoka częstotliwość przy małej amplitudzie sprawdza się przy cienkich warstwach, niska z dużą amplitudą - przy głębokim zagęszczaniu.
6. Łatwość obsługi: Walce jednobębnowe są prostsze w obsłudze na nierównym terenie, natomiast walce dwubębnowe wymagają większej precyzji. Nowoczesne walce pozwalają płynnie regulować nacisk i prędkość jazdy. Część maszyn oferuje również systemy monitorujące stopień zagęszczenia w czasie rzeczywistym.

Producenci Walców Drogowych

Najpopularniejsi producenci walców drogowych to Dynapac, Bomag, Ammann, Hamm oraz BISON. Niemiecka firma Bomag ma ponad 60 lat doświadczenia w produkowaniu walców drogowych wibracyjnych oraz innego sprzętu do zagęszczania. Używane walce Bomag cieszą się bardzo dużym zainteresowaniem klientów, a najwięcej ogłoszeń dotyczy modeli wibracyjnych: walców dwubębnowych i walców jednobębnowych. Walce drogowe wibracyjne z systemem Variocontrol (wibrator kierunkowy) pozwalają dostosować amplitudę automatycznie lub ręcznie. Maszyny marki Bomag dostępne są z bębnami czterech rodzajów (gładki bęben, bęben okołkowany, bęben do kruszenia skał i bęben o przekroju wieloboku).

Konserwacja i Efektywność

Aby zapewnić długą żywotność walca drogowego, należy regularnie przeprowadzać jego konserwację, sprawdzać stan techniczny oraz wykonywać niezbędne naprawy. Użycie walca drogowego znacznie zwiększa efektywność pracy na placu budowy. Rozwój technologiczny nie ominął również walców drogowych. Nowoczesne modele charakteryzują się nie tylko lepszą wydajnością, ale również większym komfortem pracy dla operatorów, wyposażone w udogodnienia takie jak ogrzewanie czy klimatyzacja, a także oświetloną kabinę z dostępem do gniazd USB czy odtwarzaczem CD.
