Walce Drogowe: Rodzaje, Zastosowanie i Technologie Zagęszczania

Walce to sprzęt budowlany niezbędny dla profesjonalistów z branży budowlanej, robót publicznych i remontów. Są to niezastąpione maszyny, zarówno do robót drogowych, jak i różnego rodzaju prac ziemnych. Walec to urządzenie przeznaczone do zagęszczania różnych materiałów, takich jak gleba, asfalt lub żwir, zapewniające solidną i jednolitą podstawę dla placów budowy, dróg lub prac związanych z kształtowaniem krajobrazu.

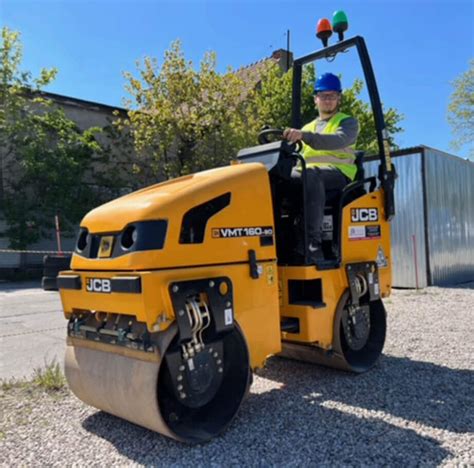

Zagęszczanie jest możliwe dzięki ciężkiemu walcowi, który wywiera znaczny nacisk na zagęszczaną powierzchnię, co skutkuje jej skuteczną i długotrwałą konsolidacją. Walec drogowy jest maszyną używaną do wyrównywania i kompaktowania nawierzchni. Z pomocą elementów roboczych maszyna jest w stanie zagęszczać poszczególne warstwy nawierzchni drogowej lub powierzchnię gruntu. Wał napędowy jest silnikiem, który przekazuje moc do koła napinającego, wykonującego ruch obrotowy. Podczas pracy walec drogowy wykonuje ruch obrotowy, dzięki czemu może rozprowadzać ciśnienie na całej powierzchni nawierzchni. W ten sposób można uzyskać lepsze poziomy i większy stopień kompaktacji materiału budowlanego. Walec drogowy może być wykorzystywany do tworzenia nowej nawierzchni lub jej remontu.

Kluczowe Obszary Zastosowań Walców Drogowych

Walce są powszechnie stosowane w wielu sektorach budownictwa i inżynierii lądowej. Do najważniejszych obszarów ich zastosowania należą:

• Budowa dróg i autostrad
• Tworzenie parkingów i torów
• Przygotowanie boisk sportowych
• Roboty ziemne i inżynieria lądowa
• Zagęszczanie podłoży pod budowę podjazdów, wiaduktów, a nawet obiektów budowlanych
• Wygładzanie oraz zamykanie warstw wiążących i ścieralnych
• Roboty związane z łataniem bruzd lub dziur w nawierzchni

Kryteria Wyboru i Podział Walców Drogowych

Istnieje wiele rodzajów walców drogowych, które różnią się głównie konstrukcją, przeznaczeniem i efektywnością zagęszczania. Aby wybrać odpowiedni sprzęt, należy wziąć pod uwagę takie parametry jak moc, typ walca (pojedynczy lub podwójny), masę maszyny oraz rodzaj zagęszczania (wibracyjne lub statyczne).

Podział ze względu na konstrukcję i mechanizm zagęszczania

Walce drogowe można podzielić ze względu na różne kryteria, między innymi:

• Sposób oddziaływania na podłoże: statyczne, wibracyjne, pneumatyczne (ogumione)
• Liczbę osi i bębnów/kół: jednobębnowe, dwubębnowe, ogumione
• Sprężystość i kształt wałów: gładkie, okołkowane, do kruszenia skał, o przekroju wieloboku
• Konstrukcję ramy: sztywna lub przegubowa
• Masę maszyny

Pod względem konstrukcji najczęściej wykorzystuje się walce dwuosiowe z ramą sztywną lub przegubową. Maszyny zwykle wyposażone są w jeden lub dwa bębny stalowe. Istnieją też walce ogumione, z rzędami kół zamiast jednolitych wałów, oraz modele kombinowane (tzw. kombi).

Wiele walców drogowych produkowanych jest przez niemiecką firmę Bomag, która ma ponad 60 lat doświadczenia w tej branży. Walce wibracyjne i inny sprzęt do zagęszczania, asfaltu i robót ziemnych od tego producenta cieszą się dużym zainteresowaniem na rynku.

Szczegółowe Rodzaje Walców Drogowych

Walce Dwubębnowe (Tandemowe)

Walce dwubębnowe, nazywane również walcami tandemowymi, to najczęściej wykorzystywane maszyny do zagęszczania asfaltu. Walce dwubębnowe, takie jak te marki Bomag, są wydajne, ekonomiczne i mogą być stosowane praktycznie do wszystkich nowoczesnych materiałów asfaltowych. Zastosowane w nich nowoczesne systemy wibracji zapewniają wyjątkowo szybkie i delikatne osiągnięcie odpowiedniej gęstości i wytrzymałości materiału. Gama tych maszyn jest bardzo szeroka: od lekkich, kompaktowych walców do asfaltu, po średniej klasy urządzenia oraz cięższe walce tandemowe z przegubowym układem kierowniczym lub z ławą skrętną.

Walce Jednobębnowe

Zgodnie z nazwą, walec jednobębnowy posiada tylko jeden bęben umieszczony na przedniej osi. Na tylnej osi ma z kolei parę zwykłych kół. Wyróżnia go wyjątkowa wszechstronność. W przeciwieństwie do maszyn tandemowych, walec jednobębnowy częściej niż do asfaltu jest wykorzystywany do różnego rodzaju prac ziemnych. Dzięki odpowiedniej masie własnej połączonej z nowoczesnymi technologiami wibracyjnymi, walce jednobębnowe, np. firmy Bomag, oferują bardzo dobre parametry zagęszczania, nawet przy materiałach o wysokim kącie tarcia wewnętrznego.

Walce Ogumione (Pneumatyczne)

Walce ogumione, zwane również pneumatycznymi, to szczególny rodzaj dwuosiowych pojazdów, które nie są wyposażone w klasyczne stalowe walce, tylko masywne koła. Elementy robocze takich pojazdów są ustawione naprzemiennie, dzięki czemu ślady poszczególnych kół zachodzą na siebie, gwarantując tym samym równomierne pokrycie opracowywanego obszaru. Chociaż większość wykonawców decyduje się na wykorzystanie maszyn z bębnami stalowymi, to w niektórych przypadkach modele z gumowymi oponami okazują się lepszym rozwiązaniem. Walce drogowe ogumione są szczególnie odpowiednie do zastosowań w trudnym terenie i na glebach spoistych. Odznaczają się wysokim komfortem pracy, łatwością obsługi i szybko reagującym sterownikiem jazdy, co przyczynia się do zwiększenia wydajności i produktywności na budowach dróg.

Skuteczność zagęszczania w przypadku walców na kołach ogumionych nie zależy tylko od zastosowanego obciążenia, ale także ciśnienia samych opon. Wartością tego parametru można swobodnie manipulować - w przypadku starszych modeli było to możliwe tylko manualnie, jednak dziś walce są często wyposażone w zautomatyzowane systemy. Z kolei do regulowania masy maszyny korzysta się z balastu w postaci metalowych obciążników (najczęściej betonowych, metalowych i żeliwnych) lub specjalnych pojemników, które wypełnia się wodą lub materiałami sypkimi, np. piaskiem.

System pneumatyczny pozwala na zdalną regulację ciśnienia w oponach. W efekcie operator może decydować o tym, jaka powierzchnia koła ma kontakt z gruntem, co z kolei przekłada się na grubość zagęszczanej warstwy. Opony, w przeciwieństwie do klasycznych stalowych wałów, zapewniają też lepszą penetrację statyczną materiału - w efekcie możliwe jest uzyskanie jeszcze większej gęstości mieszanki, co jest szczególnie pożądane w przypadku sztywniejszych mas. Elastyczność kół sprawia jednocześnie, że dochodzi do równomiernego przemieszczania się asfaltu we wszystkich kierunkach. Walce pneumatyczne są bardzo przydatne przy przeprowadzaniu robót związanych z łataniem bruzd lub dziur. Oś wyposażona w ogumione koła doskonale podąża za wszelkimi odkształceniami, dzięki czemu jest w stanie zanurzyć się w wyboju i znacznie dokładniej zagęścić obszar roboczy niż jakikolwiek bęben metalowy.

Walce Kombinowane (Kombi)

Walec typu kombi, czyli inaczej walec kombinowany, to opcja pośrednia pomiędzy walcami dwubębnowymi a ogumionymi. Jest to połączenie wibracyjnego walca dwubębnowego z gładkim stalowym bębnem z walcem drogowym ogumionym. Walce kombinowane są niezwykle wszechstronne, ponieważ zapewniają jednocześnie dużą siłę zagęszczania oraz bardzo dobrą gęstość i uszczelnione wykończenie. Walce tego typu zapewniają optymalne uszczelnienie oraz równomierne zagęszczenie asfaltu, zwłaszcza w przypadku mieszanek wrażliwych na zacieranie. Dodatkowe, opcjonalne osłony pozwalają zaś utrzymać temperaturę asfaltu przez dłuższy czas. Przykładem często ogłaszanego sprzętu w tej kategorii jest model Bomag BW 100 AC.

Walce Prowadzone (Kompaktowe)

Walce prowadzone to mniejsze maszyny, przeznaczone do prac wymagających precyzji lub na ograniczonych przestrzeniach. Są idealne do mniejszych prac w budownictwie drogowym, podczas kształtowania krajobrazu oraz przy pracach brukarskich, do zagęszczania asfaltu jak i gruntu.

Przykład walca prowadzonego i jego parametrów:

Typowy walec prowadzony jest wyposażony w bezstopniowy hydrauliczny układ napędowy. Posiada mały zwis boczny, dzięki czemu możliwe jest zagęszczanie przy ścianach i krawężnikach, a także solidną ramę ochronną z centralnym punktem podnoszenia. Przykładowe parametry techniczne takiego walca to:

• Silnik: 1-cylindrowy 4-suwowy silnik, OHV
• Paliwo: Benzyna
• Moc: 5,5 KM
• Pojemność silnika: 196 cm3
• Pojemność zbiornika paliwa: 3,6 l
• Rozruch: Ręczny, linka startu
• Szerokość robocza: 600 mm
• Częstotliwość: 72 Hz
• Siła odśrodkowa: 1350 kg / 13,5 kN
• Statyczne obciążenie liniowe: 4,4 kg/cm
• Prędkość robocza do przodu: 0 - 2,1 km/h
• Prędkość robocza do tyłu: 0 - 1,4 km/h
• Praca na pochyłościach: do 20°
• Zbiornik na wodę: 16 litrów
• Waga netto: 266 kg
• Masa robocza: 312 kg
• Poziom hałasu: 108 dB (A)

Nowoczesne Technologie Zagęszczania

Współczesne walce drogowe wykorzystują szereg innowacyjnych technologii, które zwiększają ich efektywność i wszechstronność:

• Wibracja vs Oscylacja: Nowoczesne walce, na przykład marki Bomag, coraz częściej wykorzystują oscylację zamiast tradycyjnej wibracji pionowej, co pozwala na delikatniejsze, ale równie skuteczne zagęszczanie.
• System Variocontrol: W walcach drogowych wibracyjnych z systemem Variocontrol (wibrator kierunkowy) możliwe jest automatyczne lub ręczne dostosowywanie amplitudy wibracji do potrzeb danego materiału.
• Różnorodne bębny: Maszyny wielu marek, w tym Bomag, są dostępne z bębnami czterech rodzajów: gładki bęben, bęben okołkowany, bęben do kruszenia skał i bęben o przekroju wieloboku, co pozwala na optymalne dopasowanie do rodzaju gruntu lub nawierzchni.
• Elastyczne balansowanie i regulacja ciśnienia opon: W przypadku walców ogumionych opony zapewniają lepszą przyczepność. Dzięki elastycznemu balansowaniu, w tym regulacji ciśnienia, można łatwiej dostosować maszynę do bieżących warunków pracy bez zmiany obciążenia.

Cechy Ważne dla Efektywności Walca Drogowego

Aby walec drogowy był skuteczny w budowie i utrzymaniu dróg, powinien posiadać szereg kluczowych cech:

• Odpowiednia wielkość i masa: Maszyna musi mieć odpowiednią wielkość i masę, aby można ją było łatwo przesuwać po drodze i zapewnić wystarczający nacisk.
• Mocny silnik: Niezbędny jest silnik o dużej mocy, który będzie w stanie napędzać walec z odpowiednią siłą, szczególnie podczas intensywnego zagęszczania.
• System regulacji ciśnienia: Walec powinien być wyposażony w system hydrauliczny lub pneumatyczny do regulacji ciśnienia na drodze. Dzięki temu można dostosować ciśnienie do rodzaju asfaltu, gruntu i warunków atmosferycznych, zapobiegając deformacjom.
• Zwrotność i bezawaryjność: Masy bitumiczne cechują się szybkim stygnięciem oraz twardnieniem, dlatego do ich zagęszczania potrzebne są maszyny zwrotne i bezawaryjne, zdolne do szybkiej zmiany kierunku wałowania bez grzęźnięcia w gorącej mieszance.

Ważne Aspekty Użytkowania i Specjalistyczne Zastosowania

• Zagęszczanie asfaltu: Do zagęszczania mas bitumicznych stosuje się niemal wyłącznie walce tandemowe (gładkie). Ważne, aby były wyposażone w sprawny system zraszania wodą, który zapobiega przyklejaniu się gorącego asfaltu do bębnów. Należy pamiętać, że jeżeli zaniedba się wybór odpowiedniej średnicy wału, a także nacisku liniowego, może dojść do niekontrolowanego przesuwania się mieszanki i powstawania deformacji w formie muld.
• Zastosowanie na kostce brukowej: Walce drogowe rzadko stosuje się bezpośrednio na kostkę brukową ze względu na ryzyko pęknięć i falowania. Do prac brukarskich znacznie lepszym wyborem są zagęszczarki płytowe z elastomerem.
