Współczesne maszyny do zagęszczania nawierzchni to zaawansowane urządzenia, które znacząco różnią się od swoich historycznych odpowiedników. Walce drogowe to maszyny budowlane służące do zagęszczania podłoża lub nawierzchni dróg, działające poprzez nacisk i ruch wałów, które ubijają materiał. Od wieków ludzie szukali sposobów na równomierne zagęszczanie gruntu - dziś tę rolę pełnią właśnie walce drogowe.
Charakterystyka i Działanie Walców Drogowych
Podstawowe zastosowania
Główne zadania walców drogowych to zagęszczanie gruntu, profilowanie terenu i utwardzanie warstw bitumicznych. W przeciwieństwie do spychaczy czy ładowarek, te urządzenia skupiają się na precyzyjnym dociskaniu materiału.
Budowa i zasada działania
Kluczowe parametry techniczne decydujące o skuteczności tych maszyn to nacisk liniowy oraz średnica wałów. Nowoczesne modele wyposażone są w silniki spalinowe lub hydrauliczne (o mocy 50-200 KM) oraz intuicyjne systemy sterowania. Nowoczesne rozwiązania konstrukcyjne obejmują napęd na wszystkie wały, co znacznie poprawia efektywność procesu. Sercem każdego walca jest układ napędowy, składający się z silnika, przekładni oraz sprzęgła hydrokinetycznego. Nowoczesne modele wykorzystują hydraulikę tłoczkową pracującą pod ciśnieniem do 350 bar. Wały mogą ważyć nawet 20 ton, a ich ciężar odgrywa kluczową rolę w procesie zagęszczania.
Praca walca przebiega w trzech etapach. Najpierw następuje wstępne profilowanie terenu, potem do akcji wkraczają wibratory udarowe (25-50 Hz). Dzięki temu każda warstwa osiąga optymalną gęstość. Kształt wałów również ma znaczenie; gładkie wały idealnie sprawdzają się przy końcowym wygładzaniu, natomiast modele z wypustkami (tzw. „owcze stopy”) są przeznaczone do gruntów spoistych.
Rodzaje walców drogowych

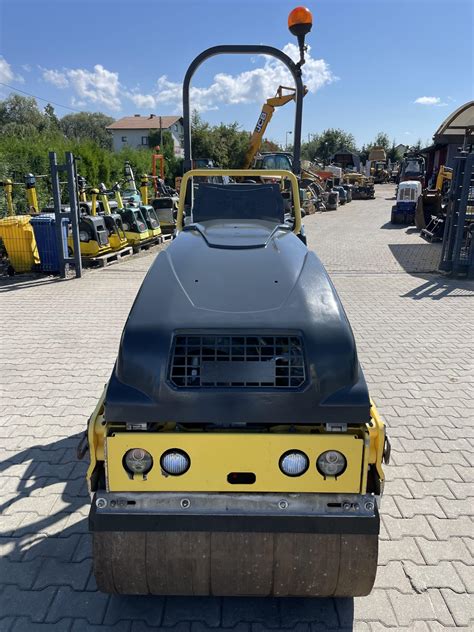

Na rynku dostępnych jest wiele typów maszyn do utwardzania podłoża, każda o unikalnych cechach. Profesjonaliści dysponują szerokim wachlarzem rozwiązań - od lekkich urządzeń ręcznych po ciężkie maszyny. Walce drogowe dzielimy m.in. na jedno- i dwuwałowe, ramowe, wibracyjne oraz statyczne:
- Modele tandemowe z dwoma wałami (układ 1-2) idealnie sprawdzają się przy pracach na asfalcie.
- W przypadku walców trójwałowych środkowy element pełni funkcję dociskową.
- Ramowe wersje przegubowe pozwalają na pracę na nierównym terenie, np. skarpach.
- Walce ze sztywną ramą oferują większą stabilność na płaskich powierzchniach.
- Urządzenia statyczne działają wyłącznie poprzez swój ciężar.
- Walce wibracyjne, np. Bomag BW 213, osiągają lepsze rezultaty na mieszankach mineralnych dzięki systemowi wibracji. Specjalistyczne walce drogowe, takie jak Dynapac CC900, oferują wymienne nakładki.
Znaczenie zagęszczania

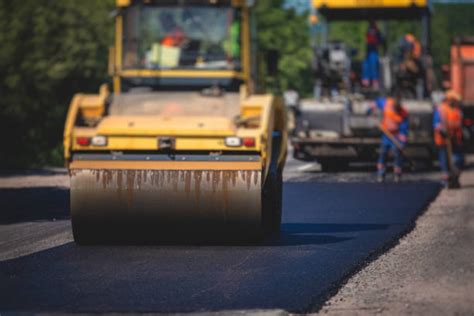

Prawidłowe walcowanie ma kluczowe znaczenie dla wytrzymałości nawierzchni. Badania pokazują, że właściwe zagęszczanie zmniejsza porowatość materiału o 15-25%. Kluczowe znaczenie ma także temperatura pracy; dla mieszanek bitumicznych optymalny zakres to 110-140°C. Nowoczesne walce są efektem postępu technologicznego, który znacząco poprawił efektywność prac drogowych. Przyszłość należy do autonomicznych maszyn wyposażonych w sztuczną inteligencję, a wybór odpowiedniego sprzętu zależy od skali projektu.
Systemy Elektryczne i Sterowania w Walcach Drogowych
Rola układu napędowego i sterowania
Walce drogowe, jako zaawansowane maszyny, polegają na skomplikowanych systemach elektrycznych i automatyki do sterowania różnymi funkcjami, takimi jak napęd, wibracja, systemy hydrauliczne czy oświetlenie. Układ napędowy, składający się z silnika, przekładni i sprzęgła, jest zarządzany przez systemy elektroniczne, które zapewniają optymalne parametry pracy.
Elementy Składowe Schematów Elektrycznych
W schematach elektrycznych walców drogowych, podobnie jak w innych maszynach przemysłowych, kluczową rolę odgrywają cewki w elektryce i automatyce. Stanowią one jedną z części przekaźników lub styczników, a także przekaźników specjalnych (np. czasowych, nadnapięciowych). Poniżej przedstawiono opisy i zastosowania symboli elektrycznych, które można znaleźć w schematach walców drogowych, zgodne z normą PE-EN 60617.
Ogólny symbol cewki przekaźnika/stycznika
Jest to najczęściej stosowany symbol cewki przekaźnika lub stycznika, niezależnie od napięcia zasilającego napęd (napięcie prądu stałego lub zmiennego).
Przekaźniki specjalne i ich funkcje
- Przekaźniki czasowe:
- Opóźnione załączenie (AI): Przełączenie (zwarcie styków) zestyku następuje po podaniu napięcia na cewkę przekaźnika czasowego i upłynięciu nastawionego czasu.
- Opóźnione rozłączenie (DI): Przełączenie (zwarcie styków) zestyku następuje od razu po podaniu napięcia na cewkę przekaźnika czasowego, ale rozłączenie następuje po upływie nastawionego czasu.
- Symetryczny impulsator (SW): Zwarcie zestyku jest natychmiastowe po podaniu napięcia zasilającego cewkę czasowego przekaźnika.
- Opóźnienie rozłączania z dodatkowym przyłączem START (BE): Po podaniu napięcia na cewkę przekaźnika i sygnału na przyłącze B1 (START) zestyk wyjściowy jest natychmiast zwierany.
- Przekaźniki impulsowe: Służą do przełączania stanu styków po każdym impulsie zasilającym cewkę.
- Przekaźniki migające: Umożliwiają cykliczne załączanie i rozłączanie z nastawioną częstotliwością.
- Przekaźniki polaryzowane (z podtrzymaniem): Po podaniu impulsu zasilania taki przekaźnik przełącza styki i pozostaje w tym stanie. Rozłączenie styków nastąpi dopiero po podaniu ponownego impulsu, ale z odwrotną polaryzacją.
- Przekaźniki z blokadą mechaniczną (bistabilne): Są to przekaźniki bistabilne, które utrzymują swój stan do momentu mechanicznego przełączenia.
- Przekaźniki funkcyjne: Na zaciski A1 i A2 stale podaje się napięcie, które służy do zasilania układu elektronicznego przekaźnika, a nie bezpośrednio do załączenia jego styków.
- Przekaźniki wyzwalane zmianą kierunku prądu: Wyzwalane przy wykryciu zmiany kierunku przepływu prądu, np. przy ładowaniu akumulatorów, gdy napięcie baterii staje się wyższe od napięcia prądnicy.
Zasilanie cewek (AC/DC)
Cewki mogą być zasilane napięciem stałym DC lub napięciem zmiennym AC. Istnieją również cewki z możliwością zasilania zarówno prądem stałym, jak i zmiennym. Specjalne symbole mogą być używane do oznaczenia, że cewka jest zasilana napięciem prądu stałego i jest niewrażliwa na napięcie prądu przemiennego, lub odwrotnie.
Ochrona przeciwprzepięciowa
- Warystor: Podłączony równolegle do cewki przekaźnika lub stycznika, stanowi ochronę przeciwprzepięciową, chroniąc urządzenie przed przepięciami i impulsami napięciowymi pojawiającymi się w sieci energetycznej. Zadziałanie warystora następuje, gdy napięcie między jego przyłączami przekroczy wartość graniczną.
- Dioda prostownicza: Dla cewek najlepszym i najtańszym rozwiązaniem dla ochrony przeciwprzepięciowej jest zastosowanie zwykłej diody prostowniczej podłączonej równolegle do cewki. Podczas zasilania cewki dioda jest spolaryzowana zaporowo. Przy odłączeniu cewki od zasilania dioda zaczyna przewodzić, powodując wzrost napięcia na cewce tylko o spadek napięcia na przewodzącej diodzie.
Wyłączniki termiczne
Elementem schematów elektrycznych jest symbol napędu, który zostaje wyzwolony termicznie. Jest to część symbolu wyłącznika silnikowego (potocznie „termika”). Wyzwalacz termiczny w wyłączniku silnikowym powoduje rozłączenie obwodu siłowego, np. odłącza zasilanie po przeciążeniu silnika.
Bezpieczeństwo Eksploatacji Walców Drogowych w Kontekście Elektryki
Zagrożenia związane z liniami elektroenergetycznymi
Praca walcem drogowym w pobliżu napowietrznych linii elektroenergetycznych wymaga zachowania szczególnej ostrożności ze względu na ryzyko porażenia prądem. W strefie niebezpiecznej pod napowietrznymi liniami elektroenergetycznymi nie wolno organizować stanowisk pracy, chyba że spełnione zostaną dodatkowe wymagania, takie jak odłączenie linii od napięcia i praca w strefie ograniczonej uziemieniami.
Bezpieczne odległości od linii energetycznych
Prawidłowa odległość od linii elektroenergetycznych jest kluczowa dla bezpieczeństwa operatora i maszyny:
- W odległości mierzonej w poziomie od skrajnych przewodów dla linii elektroenergetycznych o napięciu znamionowym nieprzekraczającym 1 kV dopuszczalna jest praca maszyną lub urządzeniem technicznym nie mniejszej niż 2 m.
- Dla linii elektroenergetycznych o napięciu znamionowym powyżej 1 kV, lecz nie przekraczającym 15 kV, bezpieczna odległość wynosi nie mniej niż 5 m.
- Dla linii elektroenergetycznych o napięciu znamionowym powyżej 15 kV, lecz nie przekraczającym 30 kV, dopuszczalna jest praca maszyną lub urządzeniem technicznym w odległości nie mniejszej niż 10 m.
- W przypadku napięcia powyżej 30 kV, lecz nie przekraczającym 110 kV, bezpieczna odległość wynosi nie mniej niż 15 m.
- Dla linii elektroenergetycznych o napięciu znamionowym powyżej 110 kV dopuszczalna jest praca maszyną lub urządzeniem technicznym w odległości nie mniejszej niż 30 m.
- Dla linii elektroenergetycznych o napięciu znamionowym 400 V, operator może podjąć pracę, jeśli odległość wynosi 5 m.
- Dla linii elektroenergetycznych o napięciu znamionowym 20 kV, operator może podjąć pracę, jeśli odległość wynosi 15 m.
- Dla linii elektroenergetycznych o napięciu znamionowym 400 kV, operator może podjąć pracę, jeśli odległość wynosi 50 m.
Prace w obszarze strefy niebezpiecznej (linia energetyczna napowietrzna wysokiego napięcia) mogą być prowadzone pod warunkiem, że odłączono linię od napięcia, praca jest wykonywana w strefie ograniczonej uziemieniami i co najmniej jedno uziemienie jest widoczne z miejsca wykonywania pracy. Podczas wykonywania robót niedopuszczalna jest praca pod czynnymi napowietrznymi liniami energetycznymi w odległości mniejszej niż to określają przepisy.
Inne aspekty bezpieczeństwa elektrycznego
Podczas ładowania akumulatorów dochodzi do wydzielania się gazu o właściwościach bardzo wybuchowych, co wymaga odpowiedniej wentylacji i zachowania środków ostrożności. Czynnościami zabronionymi podczas eksploatacji maszyn są dokonywanie zmian konstrukcyjnych oraz czyszczenie maszyny przy użyciu benzyny lub rozpuszczalników, których opary mogą tworzyć z powietrzem mieszaniny gazów palnych/wybuchowych.
Kwalifikacje i Szkolenia Operatorów Walców Drogowych
Egzamin na operatora walców drogowych klasy II
Egzamin na operatora walców drogowych klasy II składa się z dwóch części - teoretycznej oraz praktycznej, realizowanych w tym samym dniu. Część teoretyczna obejmuje test składający się z 20 do 30 pytań zamkniętych, z czterema opcjami odpowiedzi, na rozwiązanie którego przeznaczono 90 minut. Aby zdać egzamin teoretyczny, uczestnik musi uzyskać wynik pozytywny, odpowiadając poprawnie na co najmniej 75% pytań. Zakres tematyczny obejmuje budowę i działanie walców drogowych, zasady bezpiecznej eksploatacji maszyny, rodzaje nawierzchni i techniki ich zagęszczania, a także przepisy BHP oraz środki ochrony indywidualnej.
Wiedza o schematach elektrycznych jako element szkolenia
Kluczowe jest szkolenie operatorów, aby zapewnić bezpieczną i efektywną pracę z walcami drogowymi. Wiedza na temat podstawowych elementów schematów elektrycznych, takich jak cewki przekaźników i styczników, ich symbolika, zasady działania oraz stosowane zabezpieczenia, jest niezbędna do prawidłowej diagnostyki i eksploatacji maszyn. Zrozumienie tych elementów pozwala operatorom na lepsze zrozumienie działania maszyny oraz na identyfikację potencjalnych problemów technicznych związanych z systemem elektrycznym.
