Zagęszczanie podłoża i asfaltu to klucz do trwałości dróg, a w tym procesie niezastąpiony jest walec drogowy. Walec drogowy to urządzenie mechaniczne, które wykorzystuje swoją masę i wibracje do zagęszczania podłoża. Walcowanie jest niezbędne przy budowie dróg, mostów, lotnisk i innych infrastruktur. Walce drogowe odgrywają istotną rolę w procesie budowlanym, wpływając bezpośrednio na jakość dróg oraz efektywność pracy.
Zasada Działania Walca Drogowego

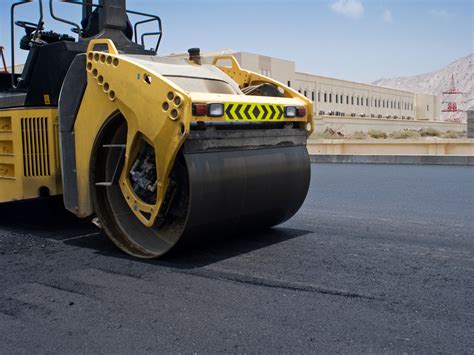

Aby zrozumieć, jak działa walec drogowy, należy przyjrzeć się jego mechanizmowi pracy. Mechanizm pracy walca drogowego opiera się na zagęszczaniu materiału poprzez jego wałowanie. Podczas pracy walec porusza się po nawierzchni, wywierając nacisk na podłoże. Walec drogowy działa poprzez zagęszczanie nawierzchni drogowych, takich jak asfalt czy grunt, przy użyciu ciężkich, stalowych lub gumowych walców. Działa poprzez nacisk i ruch wałów, które ubijają materiał, eliminując puste przestrzenie.
Proces zagęszczania asfaltu i podłoża jest kluczowy dla uzyskania trwałej i stabilnej nawierzchni. Co ciekawe, walec drogowy może działać na podłoże nawet do głębokości czterech metrów. Praca przebiega w trzech etapach: najpierw następuje wstępne profilowanie terenu, potem do akcji wkraczają wibratory udarowe (25-50 Hz). Dzięki temu każda warstwa osiąga optymalną gęstość.
Walec drogowy BOMAG BW 174 AD , 2012 rok + SIEWNIK

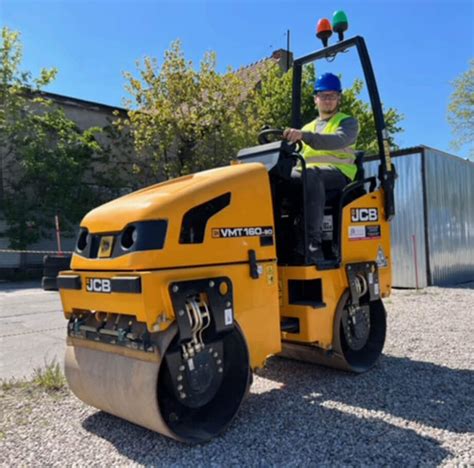

Budowa i Układ Napędowy Walca Drogowego
Współczesny walec drogowy to bardzo rozbudowane rozwiązanie, które znane jest już właściwie od czasów starożytnych. Przez wieki podstawowa konstrukcja walca oraz zasada jego działania pozostała taka sama: walec wyposażony jest w jeden lub więcej cylindrycznych wałów, których zadaniem jest dociążanie warstw gruntu.
Sercem każdego walca jest układ napędowy. Składa się on z silnika, przekładni oraz sprzęgła hydrokinetycznego. Nowoczesne modele wykorzystują hydraulikę tłoczkową pracującą pod ciśnieniem do 350 bar. Nowoczesne rozwiązania konstrukcyjne obejmują napęd na wszystkie wały, co znacznie poprawia efektywność procesu. Nowoczesne modele wyposażone są w silniki spalinowe lub hydrauliczne (50-200 KM) oraz intuicyjne systemy sterowania. Na przykład, walec napędzany jest przez 4-cylindrowy silnik z bezpośrednim wtryskiem, chłodzony płynem, turbo-diesel, spełniający normy UE co do emisji spalin.
Kluczowe parametry techniczne decydujące o skuteczności tych maszyn to nacisk liniowy oraz średnica wałów. Model XS122PD to przykład innowacyjnego walca, który zapewnia statyczny nacisk liniowy o wartości 355 N/cm, obciążenie bębna - 7200 kg oraz siłę zagęszczania - 180 kN.
Rodzaje Walców Drogowych i Ich Specyfika
Na rynku można znaleźć różne rodzaje walców drogowych. Ta różnorodność wynika z odmiennych kryteriów klasyfikacyjnych, takich jak sposób oddziaływania na podłoże, liczba osi i bębnów, sprężystość i kształt wałów, konstrukcję ramy czy masa.
Walce Statyczne
Walce statyczne to modele, które zagęszczają grunt na niewielką głębokość, oddziałując na podłoże wyłącznie własną masą. Urządzenia statyczne działają wyłącznie poprzez swój ciężar.
Walce Wibracyjne
Walce drogowe wibracyjne są najczęściej stosowane; używają wibratorów do generowania drgań, które przenoszą się na wały robocze. Walce drogowe wibracyjne z systemem Variocontrol (wibrator kierunkowy) pozwalają dostosować amplitudę automatycznie lub ręcznie. Dzięki odpowiedniej masie własnej połączonej z nowoczesnymi technologiami wibracyjnymi, walce jednobębnowe Bomag oferują bardzo dobre parametry zagęszczania, nawet przy materiałach o wysokim kącie tarcia wewnętrznego.
Walce Udarowe
Rzadziej wykorzystywane modele walców udarowych wytwarzają siłę nacisku poprzez swobodnie spadające obciążniki.
Klasyfikacja ze względu na konstrukcję i bębny
- Walce jednobębnowe: Zgodnie z nazwą, posiadają tylko jeden bęben umieszczony na przedniej osi. Na tylnej osi mają z kolei parę zwykłych kół. Wyróżnia je wyjątkowa wszechstronność; częściej niż do asfaltu są wykorzystywane do różnego rodzaju prac ziemnych.
- Walce dwubębnowe (tandemowe): To najczęściej wykorzystywane maszyny do asfaltu. Walce dwubębnowe są wydajne, ekonomiczne i mogą być stosowane praktycznie do wszystkich nowoczesnych materiałów asfaltowych. Zastosowano w nich też nowoczesne systemy wibracji, które wyjątkowo szybko i delikatnie zapewniają odpowiednią gęstość i wytrzymałość materiału.
- Walce ogumione: Posiadają rzędy kół zamiast jednolitych wałów. Opony zapewniają lepszą przyczepność. Poprzez elastyczne balansowanie, w tym regulację ciśnienia, można łatwiej dostosować maszynę do bieżących warunków pracy bez zmiany obciążenia. Walce drogowe ogumione są szczególnie odpowiednie do zastosowań w trudnym terenie i na glebach spoistych.
- Walce kombinowane (kombi): To opcja pośrednia, będąca połączeniem wibracyjnego walca dwubębnowego z gładkim stalowym bębnem i walcem drogowym ogumionym. Walce kombinowane są niezwykle wszechstronne, bo zapewniają jednocześnie dużą siłę zagęszczania oraz bardzo dobrą gęstość i uszczelnione wykończenie. Zapewniają optymalne uszczelnienie oraz równomierne zagęszczenie asfaltu, zwłaszcza w przypadku mieszanek wrażliwych na zacieranie.
Wały mogą ważyć nawet 20 ton, a ich ciężar odgrywa kluczową rolę w procesie zagęszczania. Kształt bębnów również ma znaczenie. Gładkie wały idealnie sprawdzają się przy końcowym wygładzaniu. Modele z wypustkami (tzw. okołkowane lub barany) są efektywne na gruntach spoistych. Maszyny marki Bomag dostępne są z bębnami czterech rodzajów: gładki bęben, bęben okołkowany, bęben do kruszenia skał i bęben o przekroju wieloboku.
Czynniki Wpływające na Efektywność Walcowania
Wszelkie niedokładności w przygotowaniu podłoża mogą skutkować przyspieszonym tempem zużywania się nawierzchni i spadkiem bezpieczeństwa prowadzenia. Badania pokazują, że prawidłowe walcowanie zmniejsza porowatość materiału o 15-25%. To przekłada się bezpośrednio na wytrzymałość nawierzchni. Walce drogowe są bardzo skuteczne w zagęszczaniu nawierzchni drogowych, co przekłada się na poprawę jakości i trwałości dróg.
Kluczowe znaczenie ma temperatura pracy. Dla mieszanek bitumicznych optymalny zakres to 110-140°C. Dodatkowe, opcjonalne osłony pozwalają utrzymać temperaturę asfaltu przez dłuższy czas.
Rozwój Technologiczny i Konserwacja
Rozwój technologiczny nie ominął walców drogowych. Nowoczesne modele charakteryzują się nie tylko lepszą wydajnością, ale również większym komfortem pracy dla operatorów. Współczesne maszyny do zagęszczania nawierzchni to zaawansowane urządzenia, które znacząco różnią się od swoich historycznych odpowiedników. Przyszłość należy do autonomicznych maszyn wyposażonych w sztuczną inteligencję.
Aby zapewnić długą żywotność walca drogowego, należy regularnie przeprowadzać jego konserwację, sprawdzać stan techniczny oraz wykonywać niezbędne naprawy. Obsługa walca drogowego wymaga przestrzegania instrukcji obsługi oraz zasad bezpieczeństwa. Aby legalnie obsługiwać walec, niezbędne są specjalne uprawnienia; kluczowe jest szkolenie operatorów.
