Walec drogowy – budowa, działanie, rodzaje i zastosowanie

Walec drogowy to specjalistyczna maszyna budowlana, należąca do grupy urządzeń do robót ziemnych. Służy do zagęszczania gruntu lub nawierzchni dróg, przyczyniając się do zwiększenia ich wodoodporności i nośności. Dzięki dużej sile oddziaływania na grunt, która może sięgać nawet 4 metrów głębokości (zależnie od modelu i masy własnej maszyny), oraz precyzji i bezpieczeństwu pracy, walce drogowe mają bardzo szerokie zastosowanie w budownictwie.

Zagęszczanie gruntu - klucz do trwałości konstrukcji

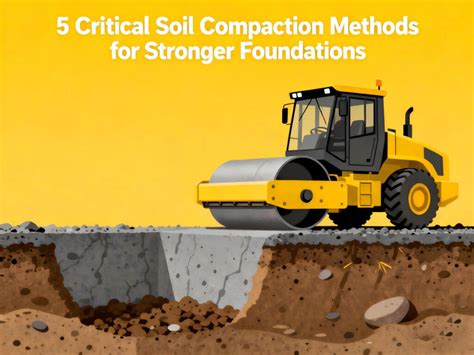

Mechaniczne zagęszczanie gruntu jest jednym z podstawowych elementów prac przygotowawczych pod inwestycje budowlane. Polega na zbliżeniu do siebie cząsteczek gruntu w celu usunięcia z ich porów powietrza i wody. Badania pokazują, że prawidłowe walcowanie zmniejsza porowatość materiału o 15-25%, co bezpośrednio przekłada się na wytrzymałość nawierzchni. Walec drogowy działa poprzez nacisk i ruch wałów, które ubijają materiał, co jest kluczowe dla utwardzenia i zagęszczenia nawierzchni. Nowoczesne technologie pozwalają maszynom do zagęszczania działać z niespotykaną dotąd precyzją, a praca przebiega w trzech etapach: wstępne profilowanie terenu, wibracje udarowe (25-50 Hz) dla optymalnej gęstości, a następnie wygładzanie.

Historia i ewolucja walców drogowych

Wzmianki o pierwszych niewielkich wałkach drogowych wykonanych z pnia drzew twardych, ciągniętych przez konie, pochodzą ze starożytności. W czasach nowożytnych historia wspomina o angielskich patentach Johna Shotbolte z 1619 roku, jednak na praktyczne zastosowanie walca konnego trzeba było poczekać kolejne 150 lat. Powrót do skutecznego wykorzystania walców drogowych jest ściśle związany z metodą budowania dróg bitych z kolejnych warstw tłuczonego kamienia ubijanego przez walce, pomysłu Pierre’a Tresageut - francuskiego inżyniera, pioniera budowy dróg.

Walce konne

W 1787 roku Louis Cessart zbudował konny żeliwny walec drogowy o szerokości 2,5 m, średnicy 0,9 m i masie 3,5 t. Konstrukcje wałów i technikę ich zastosowania udoskonalano przez ponad 100 lat. Składały się one zasadniczo z lanego bębna żelaznego, otwartego lub zamkniętego. Walce otwarte stanowiły grupę wałów lekkich, które można było dociążać kamieniami, zwiększając i regulując ich ciężar. Częściej używane były walce konne z bębnem zamkniętym, których ciężar również mógł być regulowany poprzez wypełnienie wodą lub piaskiem. Z doświadczeniem przyszła wiedza o zależności między ciężkością wału a jakością użytego materiału kamiennego oraz kolejności użytkowania wałów według ciężkości. Prace rozpoczynano typem lekkim, a w miarę postępu roboty używano coraz cięższych. Walce konne miały średnicę 1,2 - 1,6 m i szerokość 1,1 - 1,3 m. Siłą pociągową były konie, a praktyczna granica zaprzęgu dochodziła do 4 par koni, co dawało średnią szybkość ruchu od 0,5 - 0,75 m/s.

Walce parowe

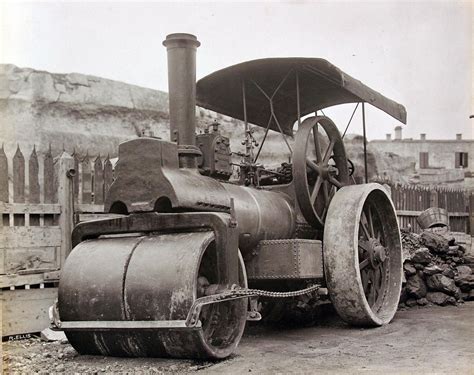

Choć Anglia uznawana jest za kolebkę maszyn parowych (pierwszy silnik parowy w 1842 roku), to pierwszy walec parowy narodził się w 1859 roku we Francji. Po kilku modyfikacjach, firma Gellerat et Cie w Paryżu rozpoczęła produkcję w 1864 roku. Napęd stanowił silnik o mocy 3,5 kW. W Anglii dopiero w 1865 roku firma „Aveling & Porter” podjęła próby konstrukcji walców, a dwa lata później rozpoczęła produkcję skutecznych modeli walców parowych. Pierwsze walce charakteryzowały się dwoma wałami o identycznych wymiarach, wahających się w granicach 1,4-1,5 m szerokości, 1,2-1,5 m średnicy i ciężarze urządzenia 17-24 t. Walce parowe osiągały prędkość 3-6 km/h. W Polsce konstrukcją i produkcją parowych urządzeń wałujących zajmowały się firmy takie jak H.Cegielski - Poznań, Warszawska Spółka Akcyjna Budowy Parowozów - Warszawa oraz Pierwsza Fabryka Lokomotyw w Chrzanowie.

Walce spalinowe

Po raz pierwszy do napędu walca zastosowano silnik spalinowy w 1902 roku w Anglii. Pojawienie się walców spalinowych zadośćuczyniło potrzebom, jednak jeszcze długo pozostawały one w cieniu walców parowych. Na początku napędzane były motorem wybuchowym, a następnie silnikiem Diesla. Wykazywały one wyższość nad walcami parowymi pod względem gotowości do pracy, tańszą i łatwiejszą obsługą oraz oszczędnością materiałów pędnych, zużywanych tylko w okresie pracy. Współczesne walce drogowe są znacznie bardziej zaawansowane, wyposażone w silniki spalinowe lub hydrauliczne (50-200 KM) oraz intuicyjne systemy sterowania.

Budowa i działanie współczesnego walca drogowego

Kluczowe parametry techniczne decydujące o skuteczności tych maszyn to nacisk liniowy oraz średnica wałów. Nowoczesne rozwiązania konstrukcyjne obejmują napęd na wszystkie wały, co znacznie poprawia efektywność procesu. Sercem każdego walca jest układ napędowy składający się z silnika, przekładni oraz sprzęgła hydrokinetycznego. Nowoczesne modele wykorzystują hydraulikę tłoczkową pracującą pod ciśnieniem do 350 bar. Wały mogą ważyć nawet 20 ton, a ich ciężar odgrywa kluczową rolę w procesie zagęszczania. Kształt wałów również ma znaczenie.

Rodzaje walców drogowych

Walce drogowe można podzielić ze względu na różne kryteria, takie jak sposób oddziaływania na podłoże, liczbę osi i bębnów, sprężystość i kształt wałów, konstrukcję ramy czy masę. Wyróżnia się kilka głównych typów:

Walce statyczne

• Oddziałują na grunt jedynie własną masą i na niewielką głębokość.
• Charakteryzują się niewielką głębokością zagęszczania.
• Stosowane głównie przy pracach wykończeniowych, do pozyskiwania gładkiej i równej powierzchni.
• Znajdują zastosowanie również przy dogęszczaniu górnych warstw nasypów, które zostały już zagęszczone przez walce wibracyjne.
• W zależności od rodzaju podłoża, do gruntów spoistych najlepiej sprawdzą się walce statyczne.

Walce wibracyjne

• Oddziałują na powierzchnie w sposób statyczny i dynamiczny jednocześnie.
• Mogą zostać poddane drganiom do 50 Hz, a głębokość ich oddziaływania na podłoże sięgać może nawet czterech metrów.
• Główną zaletą tej dynamicznej metody jest duży zasięg działania w głąb gruntu i uzyskanie podłoża odpornego na mróz, uszkodzenia mechaniczne, promieniowanie słoneczne oraz wilgoć.
• Stosowane są przy gruntach o dużym kącie natarcia wewnętrznego, umożliwiając zwiększenie sił działających na podłoże.
• Wymagają większej mocy.
• Do podłoża sypkiego wykorzystywane są walce wibracyjne.

Walce udarowe

• To połączenie oddziaływania statycznego i uderzeniowego.
• Siła nacisku powoduje swobodne opadanie obciążników.
• Są najrzadziej wykorzystywanymi walcami w pracach budowlanych i drogowych.

Inne typy walców drogowych

• Walce ogumione (pneumatyczne): Wyposażone są w ogumione koła, dzięki którym nie uszkadzają nawierzchni. Świetnie sprawdzają się przy robotach ziemnych, zagęszczaniu gruntu oraz wykańczaniu warstwy nawierzchniowej, zwłaszcza przy podłożach z pospółek, żwirów, piasków, glin i iłów. Stosowane są także podczas zagęszczania nawierzchni cementowych i bitumicznych do wygładzania i zamykania warstw wiążących i ścieralnych.
• Walce typu kombi (kombinowane): To opcja pośrednia, połączenie wibracyjnego walca dwubębnowego z gładkim stalowym bębnem i walcem drogowym ogumionym. Zapewniają jednocześnie dużą siłę zagęszczania oraz bardzo dobrą gęstość i uszczelnione wykończenie.
• Walce jednobębnowe: Posiadają tylko jeden bęben umieszczony na przedniej osi, na tylnej osi ma zaś parę zwykłych kół. Są wszechstronne, często wykorzystywane do różnego rodzaju prac ziemnych.
• Walce dwubębnowe (tandemowe): Najczęściej wykorzystywane maszyny do asfaltu, wydajne, ekonomiczne i mogą być stosowane praktycznie do wszystkich nowoczesnych materiałów asfaltowych.
• Mini walce: Pomniejszone warianty klasycznych walców drogowych, charakteryzujące się szerokością roboczą uwałowania nieprzekraczającą 1,5 metra. Stosuje się je w branży drogowej, budowlanej, remontowej czy komunalnej.
• Kompaktory: Wykorzystywane w miejscach wymagających zagęszczania oraz zgniatania, na przykład na wysypiskach śmieci. Zbudowane zazwyczaj z dwóch walców zagęszczających i ugniatających wykonanych ze stali, a także trudnościeralnych zębów.

Zastosowanie walców drogowych

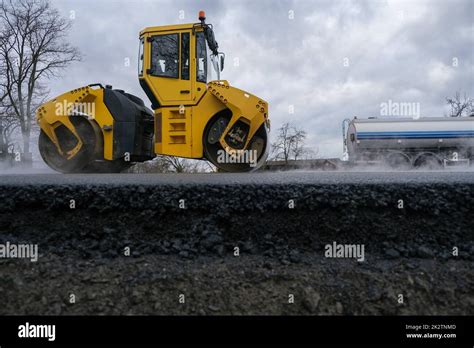

Walce drogowe wykorzystuje się nie tylko podczas prac drogowych (budowa i renowacja dróg, autostrad, parkingów, pasów startowych), ale także podczas kształtowania terenu, np. w ogrodnictwie, architekturze krajobrazu, budowie placów zabaw czy budowli hydrotechnicznych. Walce sprawdzają się przede wszystkim do zagęszczania gruntów oraz przy tworzeniu masy nawierzchniowej stosowanej przy budowie dróg.

Walec może oddziaływać na podłoże nawet do czterech metrów głębokości, w zależności od modelu maszyny i jej masy własnej. Ważne jest to, że przy zagęszczaniu konkretnego gruntu uzyskać można jego optymalną elastyczność, co jest możliwe przez osiągnięcie dowolnej amplitudy mierzonej od 0 do maksymalnej wartości, jaką może uzyskać wybrany walec.

Renomowani producenci walców drogowych

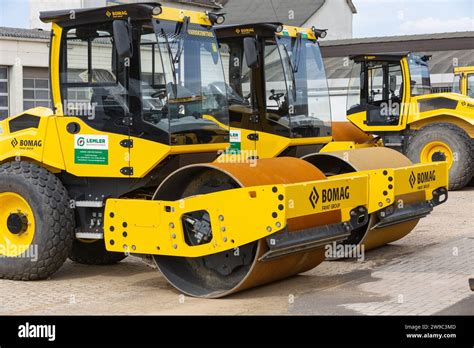

Jednym z czołowych producentów tych maszyn na świecie jest niemiecka firma Bomag, mająca ponad 60 lat doświadczenia w produkowaniu walców drogowych wibracyjnych i innego sprzętu do zagęszczania. Walce Bomag, w tym modele dwubębnowe, jednobębnowe, ogumione oraz typu kombi, cieszą się bardzo dużym zainteresowaniem klientów. Inni znani producenci to Dynapac, Ammann i Hamm.

Uprawnienia do obsługi walca drogowego

Aby legalnie obsługiwać walec drogowy, należy zdobyć odpowiednie uprawnienia. Wymaga to odbycia kursu/szkolenia, zakończonego egzaminami: teoretycznym, a następnie praktycznym. Kurs operatora walca przygotowuje do profesjonalnego nabycia kwalifikacji uprawniających do pracy w zawodzie operatora maszyn (do wszystkich rodzajów walca drogowego klasy III - pojemność do 2,5 m³). Szkolenie teoretyczne zapoznaje z wiedzą dotyczącą prawidłowej obsługi walca i właściwych zachowań podczas awarii, natomiast część praktyczna obejmuje budowę i sposób obsługi walca oraz testuje umiejętności uczestników jako kierowców takiej maszyny.
