Walce drogowe to niezbędne pojazdy przy budowie dróg oraz w trakcie przeprowadzania niektórych prac ziemnych. Chociaż większość wykonawców decyduje się na wykorzystanie maszyn z bębnami stalowymi, to w niektórych przypadkach lepszym rozwiązaniem okazują się modele z gumowymi oponami.

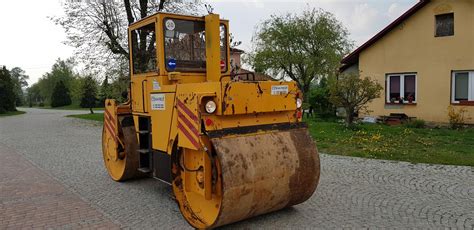

Walec drogowy to maszyna, która jest wyposażona w dwa cylindryczne walce, zwane wałami. Z pomocą tego elementu roboczego maszyna zagęszcza poszczególne warstwy nawierzchni drogowej lub powierzchnię gruntu. Aby sprzęt mógł należycie spełniać swoją rolę, jego parametry powinny być dopasowane do rodzaju obrabianego materiału. Zaniedbanie wyboru odpowiedniej średnicy wału lub nacisku liniowego może prowadzić do niekontrolowanego przesuwania się mieszanki i powstawania deformacji w formie muld.
Czym charakteryzują się walce ogumione?
Walce ogumione, zwane również pneumatycznymi, to szczególny rodzaj dwuosiowych pojazdów, które zamiast klasycznych stalowych walców mają masywne koła. Elementy robocze takich pojazdów są ustawione naprzemiennie, dzięki czemu ślady poszczególnych kół zachodzą na siebie, gwarantując równomierne pokrycie opracowywanego obszaru.
Mechanizm zagęszczania i regulacja parametrów
Skuteczność zagęszczania w przypadku walców na kołach ogumionych zależy nie tylko od zastosowanego obciążenia, ale także od ciśnienia samych opon. Wartością tego parametru można swobodnie manipulować: w starszych modelach było to możliwe tylko manualnie, jednak dziś walce są wyposażone w zautomatyzowane systemy, takie jak system pneumatyczny, który pozwala na zdalną regulację ciśnienia w oponach. W efekcie operator może decydować o tym, jaka powierzchnia koła ma kontakt z gruntem, co przekłada się na grubość zagęszczanej warstwy.
Do regulowania masy maszyny korzysta się z balastu w postaci metalowych obciążników (najczęściej betonowych, metalowych i żeliwnych) lub specjalnych pojemników, które wypełnia się wodą lub materiałami sypkimi. Opony, w przeciwieństwie do klasycznych stalowych wałów, zapewniają również lepszą penetrację statyczną materiału, co pozwala na uzyskanie jeszcze większej gęstości mieszanki, szczególnie pożądanej w przypadku sztywniejszych mas. Elastyczność kół sprawia jednocześnie, że dochodzi do równomiernego przemieszczania się asfaltu we wszystkich kierunkach.
Zastosowanie walców pneumatycznych
Walce pneumatyczne są szeroko wykorzystywane przy zagęszczaniu nawierzchni wykonanych z mieszanek mineralno-asfaltowych, betonowych, a także cementowych. Maszyny kołowo-ogumione sprawdzają się również przy wygładzaniu oraz zamykaniu warstw wiążących i ścieralnych. Są także z powodzeniem stosowane w czasie przeprowadzania robót ziemnych, gdzie z ich pomocą można zagęszczać podłoża pod budowę dróg, podjazdów, wiaduktów, a nawet obiektów budowlanych.
Masy bitumiczne cechują się szybkim stygnięciem i twardnieniem, dlatego do ich zagęszczania potrzebne są maszyny zwrotne i bezawaryjne. Walce drogowe są w stanie szybko zmieniać kierunek wałowania, a przełączanie kierunku jazdy następuje na tyle sprawnie, że pojazd nie grzęźnie w gorącej mieszance. Walce pneumatyczne są bardzo przydatne przy przeprowadzaniu robót związanych z łataniem bruzd lub dziur. Oś wyposażona w ogumione koła doskonale podąża za wszelkimi odkształceniami, dzięki czemu jest w stanie zanurzyć się w wyboju i znacznie dokładniej zagęścić obszar roboczy niż jakikolwiek bęben metalowy.
Walce pneumatyczne są idealne do zagęszczania gruntu stabilizowanego, gleb piaszczystych, kamieni kruszonych, betonu bitumicznego, betonu cementowego i innych spójnych i niespójnych materiałów w budownictwie nawierzchni drogowych. Są zazwyczaj używane do zagęszczania asfaltu i kruszyw.
Ogólne zasady działania walców drogowych
Walec drogowy działa za pomocą systemu zagęszczającego z funkcją wibracji, lub wyłącznie statycznie. Może używać napędu hydraulicznego lub elektrycznego, w zależności od używanego modelu. Większość walców wibracyjnych ma wibrator kołowy zainstalowany w gładkich bębnach kołowych. Szybki obrót walca drogowego w połączeniu z wibracjami tworzy siłę zagęszczającą, która może zagęszczać glebę, wysypisko śmieci, asfalt i wiele innych.
Głównym celem stosowania walca drogowego jest stworzenie solidniejszego i stabilniejszego fundamentu pod projekty. Gdy cząstki gleby lub asfaltu zostaną ściśnięte razem, aby ściśle się ze sobą upchać, zmniejsza się ryzyko przesunięcia, kruszenia się lub zapadania. W przypadku fundamentów ma to ogromne znaczenie dla stabilności budynku.
Prędkość pracy walca
Walec drogowy zazwyczaj porusza się z prędkością około 5 do 10 kilometrów na godzinę, ale może jechać szybciej lub wolniej w zależności od potrzeb projektu. Aby zapewnić płynną jazdę kierowcy, ważne jest, aby walec drogowy poruszał się ze stabilną prędkością. Podczas gdy mniejsze prędkości są niezbędne do wyrównania nawierzchni drogi, jeśli walec porusza się zbyt szybko, nie będzie w stanie skutecznie spłaszczyć nawierzchni drogi. Prędkość zagęszczania ma również wpływ na zagęszczane owoce.
Wymagania dotyczące zagęszczania są wyższe, gdy warstwa gleby jest grubsza, a prędkość jazdy jest wolniejsza. Wałowanie powinno rozpocząć się od niskiej prędkości, wraz ze stopniowym zagęszczaniem warstwy gleby prędkość stopniowo wzrasta. Na początku gleba jest stosunkowo luźna, a wytrzymałość jest niska, dlatego zaleca się najpierw lekkie dociskanie. Wraz ze wzrostem gęstości gleby nacisk walca drogowego stopniowo wzrasta. Dlatego podczas pchania i rozprowadzania materiału glebowego pojazdy mechaniczne powinny być równomiernie rozmieszczone na całej szerokości nasypu, tak aby wypełnienie mogło być równomiernie wstępnie obciążone.
Rodzaje walców drogowych
Walce drogowe to maszyny budowlane do prac ziemnych, służące do zagęszczenia gruntu przy zachowaniu optymalnej elastyczności podłoża. Ich głównymi częściami są: silnik, bęben, mechanizm kierowniczy i układ hamulcowy. Charakteryzują się dużą precyzją i bezpieczeństwem pracy. Ze względu na działanie, walce drogowe dzielimy na:
- Walce wibracyjne: to zarówno oddziaływanie statyczne, jak i dynamiczne, mogą zostać poddane drganiom nawet do 50 Hz. Są największymi maszynami do zagęszczania gruntu i utwardzania powierzchni. Główną zaletą tej dynamicznej metody jest duży zasięg działania w głąb gruntu i uzyskanie podłoża odpornego na mróz, uszkodzenia mechaniczne, promieniowanie słoneczne oraz wilgoć. Znajdują zastosowanie przy gruntach o dużym kącie natarcia wewnętrznego. Umożliwiają zwiększenie sił działających na podłoże. Bardzo mocno wpływają na górną część podłoża, dzięki czemu w kolejnych etapach może wystąpić konieczność zastosowania ugniatania walcami gumowymi lub gładkimi walcami statycznymi.
- Walce statyczne: bezpośrednio oddziałują na grunt jedynie własną masą i na niewielką głębokość. Charakteryzują się niewielką głębokością zagęszczania i posiadają ograniczone zastosowanie, zwykle są wykorzystywane do prac wykończeniowych. Ich głównym celem jest pozyskanie gładkiej i równej powierzchni, przy oddziaływaniu na niewielką głębokość podłoża. Znajdują również zastosowanie przy dogęszczaniu górnych warstw nasypów, które zostały już zagęszczone przez walce wibracyjne.
- Walce udarowe: to połączenie oddziaływania statycznego i uderzeniowego, siła nacisku powoduje swobodne opadanie obciążników. Są najrzadziej wykorzystywanymi walcami w pracach budowlanych czy też drogowych.
Inne typy walców obejmują:
- Walce gładko-kołowe (walcowe): są najprostszą formą walca drogowego, wykorzystującą konwencjonalny bęben cylindryczny. Większość z nich to walce jednobębnowe, choć istnieją też dwubębnowe.
- Walce z oponami gumowymi (pneumatyczne): zamiast tradycyjnych bębnów kołowych, zawierają wiele rzędów ciasno rozmieszczonych opon pneumatycznych zarówno z przodu, jak i z tyłu maszyny. Te opony są również przesunięte, aby wywierać nacisk zagęszczający na całej szerokości maszyny. Miękkie materiały i lekko zagęszczone gleby są idealne dla tych walców. Gumowe opony pokrywają 80% powierzchni opony i utrzymują stałe ciśnienie na całej szerokości opony.
- Walce typu owcze stopy, kratowe, ubijające i wyściełane walce wibracyjne bębnowe: stosowane do specyficznych rodzajów gruntów i zagęszczania.
- Walce jednobębnowe: przód ma masywny bęben, a tył ma wyjątkowe opony. Te opony są trwalsze i mogą zapobiec większości przebić.
- Walce tandemowe (1,5t-14t): są powszechnie używane w większości ogólnych prac budowlanych, do zagęszczania drobnoziarnistych gleb i asfaltu.
Wybór odpowiedniego walca drogowego
Mechaniczne zagęszczenie gruntu jest jednym z podstawowych elementów prac przygotowawczych pod inwestycje budowlane. Polega na zbliżeniu do siebie cząsteczek gruntu w celu usunięcia z ich porów powietrza i wody, co zwiększa wodoodporność i nośność gruntu. Wybór odpowiedniego walca zależy od podłoża, które będzie przygotowywane. W zależności od rodzaju podłoża dopasowywana jest optymalna maszyna do zagęszczenia gruntu - można to zrobić za pomocą urządzeń wibrujących, ugniatających czy też ubijających.
Do podłoża sypkiego wykorzystywane są walce wibracyjne, a do gruntów spoistych najlepiej sprawdzą się walce statyczne. Walce pneumatyczne są wszechstronne i mogą być stosowane w różnych projektach budowy dróg.
Kluczowe czynniki przy zakupie walca
- Typ silnika: Przed zakupem należy sprawdzić, czy walec drogowy ma silnik chłodzony cieczą czy powietrzem.
- Moc silnika i emisja spalin: Moc wytwarzana przez silnik i moc procesu zagęszczania nazywana jest mocą silnika walca drogowego. Mocne silniki zapewniają większą wydajność. Jednak przy wyborze maszyny budowlanej moc nie jest jedynym czynnikiem, który należy wziąć pod uwagę.
- Wymiary i szerokość bębna: Istnieją różne rozmiary bębnów i walców drogowych. Lokalizacja miejsca, rodzaj gleby i wielkość projektu to ważne czynniki przy podejmowaniu decyzji, jaki rozmiar bębna zastosować.
- Skuteczność zagęszczania: Każdy projekt budowlany wymaga solidnego fundamentu, który często jest określany przez możliwości zagęszczania walca drogowego. Firma powinna określić rodzaj gleby, która ma być zagęszczana (ziarnista - gleba, skała lub piasek, lub twarda/lepka) przed rozważeniem skuteczności zagęszczania walca drogowego.
Zastosowanie walców drogowych w różnych branżach
Walce drogowe są typem ciężkich urządzeń inżynieryjnych używanych do zagęszczania ziemi, żwiru, betonu lub asfaltu w budownictwie dróg i fundamentów. Technika wałowania zapewnia całkowite zagęszczenie fundamentów, co zapobiega wydostawaniu się materiałów. Dziś walce drogowe i inne produkty są bardzo poszukiwane przez klientów na całym świecie dzięki ich wydajności i niezawodności. Są one również używane w:
- Rolnictwie: Rolnicy odnoszą duże korzyści z walców drogowych.
- Przemyśle Gospodarki Odpadami: Branża gospodarki odpadami wykorzystuje walce drogowe na swoich wysypiskach. Na wysypiskach gromadzi się zazwyczaj duża ilość odpadów, aby zmaksymalizować przestrzeń, wysypiska wykorzystują zdolność zagęszczania walców drogowych do wyrównywania terenu.
- Przemyśle wydobywczym: Branża górnicza przyjęła zagęszczarki do swojego procesu ze względu na ich zdolność do tworzenia stabilnych ścieżek, co umożliwia bezpieczny i łatwy transport materiałów, sprzętu i personelu w miejscu pracy.
- Przemyśle budowlanym: Jest to jeden z największych użytkowników tego narzędzia.
Konserwacja i typowe problemy walców drogowych
Konserwacja walca drogowego obejmuje regularne kontrole, smarowanie ruchomych części, sprawdzanie i regulowanie poziomu płynów, czyszczenie maszyny i wymianę zużytych lub uszkodzonych podzespołów. Typowe problemy z walcami drogowymi obejmują wycieki z układu hydraulicznego, problemy z wibracjami bębna, awarie silnika i zużyte podzespoły.
Codzienne kontrole konserwacyjne
- Oględziny: Przeprowadzenie oględzin walca drogowego może pomóc w znalezieniu małych problemów, zanim spowodują poważniejsze awarie na placu budowy.
- Układ hydrauliczny: Zapewnienie, że układ hydrauliczny działa i jest konserwowany, ma kluczowe znaczenie dla ochrony inwestycji. Sprawdzenie przewodów hydraulicznych i ich połączeń pod kątem oznak uszkodzeń lub nieszczelności pomoże zwiększyć wydajność na miejscu pracy.
- Układ hamowania: Testy hamulców są jednymi z najważniejszych kontroli podczas codziennej inspekcji sprzętu budowlanego. Ważne jest przeprowadzenie obu typów testów hamulców: postojowego i roboczego.
- Układ kierowniczy: Układ kierowniczy walca drogowego to kolejny kluczowy układ, który należy sprawdzić podczas codziennych inspekcji sprzętu budowlanego, biorąc pod uwagę bezpieczeństwo placu budowy.
- System opon: W przypadku maszyn z pneumatycznymi rolkami do opon, ważne jest sprawdzanie poziomu środka uwalniającego w zbiorniku i upewnienie się, że układ natryskowy pompy wodnej działa prawidłowo. Jeśli układ pompy wodnej nie działa prawidłowo, na bębnach i oponach pojawi się podbierak.
- Uzupełnianie paliwa: Ważne jest, aby upewnić się, że zbiornik paliwa w rolce jest pełny przed wyjazdem na noc.
- Zbiornik na wodę: Wyciek płynu w zbiorniku na wodę może spowodować przywieranie materiałów do wałka i uczynić go bezużytecznym. Należy uważać na wszelkie osady w rurach i dyszach.
- Prawidłowa obsługa maszyn: Zapewnia, że maszyny będą zachowywać się w przewidywalny sposób i nie ulegną uszkodzeniu w nietypowych okolicznościach. Uszkodzenia spowodowane niewłaściwym użytkowaniem mogą być o wiele trudniejsze do naprawienia niż zużycie spowodowane regularnym użytkowaniem.
- Utrzymywanie bębna w czystości: Bęben jest najważniejszym aspektem walca, ponieważ bez niego maszyna nic nie robi.
Awaryjność układu wibracyjnego
Większość awarii układu wibracyjnego występuje w części mechanicznej, a głównym miejscem awarii jest koło wibracyjne. Uszkodzone jest sprzęgło łączące silnik wibracyjny z mimośrodem. Przede wszystkim pęka wał wielowypustowy łączący silnik wibracyjny ze sprzęgłem. Jest to bardzo rzadkie i zwykle pojawia się w nowych maszynach, spowodowane głównie poważnym odchyleniem współosiowości i pionowości elementów koła wibracyjnego lub wibracjami.
