Wałek Odbioru Mocy (WOM) ze sprzęgłem to specjalistyczny komponent, szeroko wykorzystywany w maszynach rolniczych i innych urządzeniach, który jest wyposażony w mechanizm sprzęgłowy. Jego głównym zadaniem jest efektywne i bezpieczne przenoszenie mocy z ciągnika na narzędzie robocze.
Podstawowa Konstrukcja i Zasada Działania
Czym jest Wałek Odbioru Mocy (WOM)?
Wałek Odbioru Mocy (WOM) to mechaniczne urządzenie służące do przenoszenia mocy z ciągnika lub innego pojazdu napędowego do różnorodnych maszyn rolniczych i przemysłowych. Moc jest przekazywana poprzez połączenie wałka napędowego ciągnika z wałkiem wejściowym maszyny za pomocą przegubów i łączników.

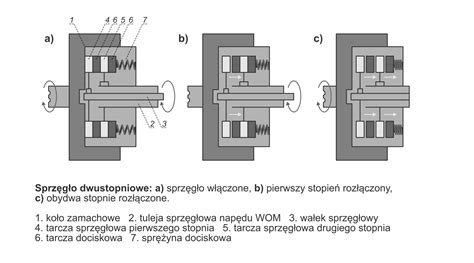

Budowa Wałka WOM ze Sprzęgłem
Wałek WOM ze sprzęgłem składa się z tradycyjnego wałka, który przenosi moc z traktora na narzędzie robocze, oraz z mechanizmu sprzęgłowego umieszczonego na wałku. Źródłem napędu wałka WOM zazwyczaj są specjalne zębatki znajdujące się na wale napędowym traktora, a moc przekazywana jest na narzędzie robocze za pomocą mechanizmu przekładni.
Funkcja Sprzęgła w Wałku WOM
Sprzęgło działa jako mechanizm zabezpieczający przed przeciążeniami. Jego zadaniem jest spowalnianie lub przerywanie przenoszenia napędu, kiedy zostaje przekroczona nominalna wartość momentu obrotowego. Napęd zostaje wtedy automatycznie rozłączony, aby zapobiec uszkodzeniu mechanizmu maszyny oraz samego wału. W ten sposób sprzęgło chroni zarówno napędzane urządzenie, jak i wał przed destrukcją.
Sprzęgło nadmiarowe WOM.
Charakterystyka Wałów Przegubowo-Teleskopowych ze Sprzęgłem
Wały przegubowo-teleskopowe ze sprzęgłem przenoszą moment obrotowy z ciągnika na maszynę rolniczą poprzez połączenie WOM (wału odbioru mocy ciągnika) i WPM (wału przyjęcia mocy maszyny). Są to istotne elementy w rolnictwie, które umożliwiają efektywne przekazywanie napędu. Wały te mogą przenosić momenty obrotowe do 5000 Nm i obracać się z prędkością do 1500 obr./min.
Najczęstszą przyczyną awarii wałów przegubowo-teleskopowych jest użycie nieodpowiedniego wału do napędu danego typu maszyny. Dlatego, w zależności od rodzaju maszyny i jej zapotrzebowania na moc, dobiera się wały z zabezpieczeniami w formie sprzęgieł.
Rodzaje Sprzęgieł w Wałach Przegubowo-Teleskopowych
Istnieje kilka podstawowych rodzajów sprzęgieł stosowanych w wałach przegubowo-teleskopowych, z których każdy pełni nieco inną funkcję zabezpieczającą:
- Sprzęgło z kołkiem ścinanym - zabezpiecza elementy przenoszące napęd z ciągnika do urządzenia. W przypadku przeciążenia przerywa przenoszenie momentu obrotowego do maszyny.
- Sprzęgło jednokierunkowe - odpowiedzialne jest za przenoszenie momentu obrotowego tylko w jednym kierunku. Jest montowane w wałach napędzających maszyny o dużym momencie bezwładności.
- Sprzęgło cierne - przenosi moment obrotowy bez całkowitego rozłączania napędu. W momencie przeciążenia, gdy krzywki pod wpływem oporu przekręcają się i ślizgają w rowku, napęd nie jest przekazywany, co chroni sprzęgło i maszynę przed uszkodzeniem, w przeciwieństwie do sprzęgieł grzechotkowych. Należy je regularnie wietrzyć, aby zapobiec korozji i sklejaniu się tarcz.
Dobór Wałków WOM do Maszyn Rolniczych
Właściwy dobór wałka WOM do maszyny jest podstawowym warunkiem jego prawidłowego funkcjonowania. Należy zwrócić uwagę na kilka kluczowych aspektów:
Moc i Moment Obrotowy
Ważnym parametrem wału przegubowo-teleskopowego jest maksymalna moc lub moment obrotowy, które mają być przenoszone na maszynę. Te informacje należy sprawdzić w instrukcjach obsługi maszyny. Moc ciągnika, który będzie wykorzystany, nie ma bezpośredniego znaczenia dla doboru wału.
- Dla sieczkarni polowych, bron wirnikowych czy pras zbierających, należy korzystać z wału o momencie nominalnym 400 lub 540 Nm.
- Dla zgrabiarek, przetrząsarek czy rozsiewaczy - wały o momencie 250 Nm.
Kąt Pracy i Rodzaj Przegubów
W przypadku, gdy wzajemne położenie wałków WOM i WPM może powodować złamanie przegubu do kąta 50° podczas pracy ciągłej oraz 80° podczas pracy chwilowej, stosuje się wały szerokokątne. Umożliwiają one przenoszenie napędu w sposób ciągły, bez konieczności wyłączania napędu na uwrociach.
- Dla maszyn zawieszanych można skorzystać z wałków o standardowych przegubach, gdzie kąt dla pracy ciągłej wynosi 25º.
- Dla urządzeń zaczepianych lepiej zastosować wałek szerokokątny.
- Przy małych odległościach traktora od maszyny, gdy powstaje większy kąt między osią wzdłużną maszyny i ciągnika a osią wzdłużną wału, zaleca się wałek z dwoma przegubami szerokokątnymi.
- Gdy odległość między maszyną a ciągnikiem jest większa, należy zastosować wałek posiadający jeden sześciokątny przegub, który zakłada się od strony maszyny.
Rodzaje Końcówek i Wypustów
Przy doborze wału przegubowo-teleskopowego należy zwrócić uwagę na rodzaj końcówek wystających z ciągnika i maszyny. Największą popularnością cieszy się króciec 6-frezowy, wykorzystywany m.in. w traktorach Ursus. Jeśli chce się maszynę podłączyć wałem o odmiennym rodzaju wypustów, stosuje się tzw. redukcje (sworznie z wypustami pasującymi do WOM ciągnika oraz specjalnym króćcem). W przypadku maszyn ciężkich, bardziej opłacalna jest wymiana widełek na krzyżaku wału lub wymiana końcówki w traktorze.
Bezpieczeństwo i Konserwacja
Podczas korzystania z wałka WOM, bardzo ważne jest przestrzeganie zasad bezpieczeństwa. Obracające się części wałka mogą stanowić poważne zagrożenie, dlatego zawsze należy używać osłon ochronnych i nigdy nie dotykać wałka podczas pracy. Stosowanie wału bez odpowiedniej osłony lub z osłoną, która uległa destrukcji, wiąże się z ryzykiem wypadku.
Aby wał przekaźnikowy był sprawny, należy go regularnie smarować i konserwować, włączając w to przeguby, sprzęgła i profilowane rury. Ważne jest również, aby odkładać wałek w odpowiednie miejsce, najlepiej na wsporniku.
W przypadku sprzęgła ciernego, aby zapobiec korozji i sklejaniu się tarcz, należy je regularnie przewietrzać. Przed poluzowaniem sprężyn dociskających, warto zapisać ich długość, co ułatwi przywrócenie sprzęgła do pierwotnej pozycji. W sprzęgłach ze sprężynami śrubowymi należy poluzować nakrętki sprężyn dociskających. W sprzęgłach z sprężyną talerzową dokręcenie nakrętek na pakiecie maksymalizuje siłę nacisku. Ważne jest, aby sprzęgło łatwo się ślizgało - po tych czynnościach należy na chwilę włączyć maszynę, aby komponent mógł się swobodnie ślizgać, co pozwoli oczyścić płytki z wilgoci i zanieczyszczeń.
