Wałki WOM i rozrzutniki obornika w rolnictwie

Wałki odbioru mocy (WOM) to kluczowe elementy pośredniczące w przekazywaniu napędu między ciągnikiem a maszyną napędzaną. Pełnią one rolę niezbędnego łącznika, zapewniając efektywną pracę sprzętu rolniczego. Funkcjonują również pod nazwami takimi jak „wały”, „wałki przegubowo-teleskopowe”, „wałki przekazu mocy”, „wałki przekaźnika mocy” czy „wałki przyjęcia mocy”. Ich prawidłowy dobór do maszyn rolniczych jest niezwykle istotny dla wydajności i bezpieczeństwa pracy.

Budowa i rodzaje wałów przegubowo-teleskopowych

Wały przegubowo-teleskopowe zbudowane są z szeregu elementów, które zapewniają ich funkcjonalność i trwałość. Do najważniejszych z nich należą:

• Łożyska - składające się z zewnętrznego i wewnętrznego pierścienia oraz rolek lub kulek, minimalizują tarcie i zużycie podczas obrotu wału.
• Przekładnie - umożliwiają zmianę prędkości obrotowej wału, co jest wykorzystywane w przypadku zbyt dużej lub zbyt niskiej prędkości silnika w stosunku do wymagań elementów napędzanych.
• Elementy mocujące - nakrętki i śrubki, które pozwalają stabilnie i bezpiecznie zamocować wał do ciągników oraz maszyn rolniczych.
• Sprzęgła - umożliwiają rozłączanie i łączenie wałów z innymi elementami, np. w celu konserwacji lub naprawy.
• Piasty wałów - zazwyczaj metalowe, o różnych kształtach i rozmiarach w zależności od zastosowania, łączą wał ze sprzęgłami, kołami zębatymi czy łożyskami.
• Koła zamachowe - zmniejszają wibracje, zwiększają stabilność pracy silnika i magazynują energię kinetyczną podczas jego pracy.

Podział wałków WOM

Wałki WOM można podzielić na kilka typów ze względu na ich konstrukcję profilu:

• Wałki frezowane - charakteryzują się frezowaną powierzchnią.
• Wałki na tzw. „cytrynę” - posiadają specyficzny kształt przypominający cytrynę.
• Wałki z rurą trójkątną - wyposażone w profilowaną rurę o kształcie zbliżonym do trójkąta.

Warto również dodać, że niektóre wałki WOM są obrabiane cieplnie (hartowane), co zwiększa ich wytrzymałość i żywotność.

Dobór wałów przegubowo-teleskopowych do maszyn rolniczych

Wybór odpowiedniego wału przegubowo-teleskopowego jest kluczowy dla bezpiecznej i efektywnej pracy maszyny rolniczej. Należy uwzględnić kilka istotnych parametrów.

Zwróć uwagę na moment obrotowy Nm

W pierwszej kolejności należy upewnić się, że moment obrotowy maszyny napędzanej oraz wału są zgodne. Połączenie wału z maszyną o większym zapotrzebowaniu na moment obrotowy jest błędem. Wałki WOM zazwyczaj pracują z prędkością od 540 do 1000 obrotów na minutę. Dobór wałka powinien być indywidualny dla każdej maszyny. Przykładowo, do kosiarki potrzebny jest zwykle wałek o prędkości 540 obr./min., a do dużych rozrzutników obornika - 1000 obr./min.

Weź pod uwagę konstrukcję wałków przegubowo-teleskopowych

Kolejną istotną kwestią jest konstrukcja wałków i rodzaj zastosowanych przegubów:

• Podstawowe wałki z przegubami krzyżykowymi - są ekonomiczne. Przenoszą napęd pod kątem 25 stopni pod dużym obciążeniem. Przy mniejszych prędkościach często pozwalają na pracę przy nachyleniu 45 stopni, np. w wozach paszowych. W przypadku maszyn zawieszanych, potrzebne są wałki o standardowych przegubach, gdzie kąt pracy ciągłej wynosi 25 stopni.
• Wałki z dwoma przegubami szerokokątnymi - polecane, gdy odległość między maszyną a ciągnikiem jest mała, a powstaje większy kąt między osią wzdłużną maszyny i wału.
• Wałki z jednym przegubem sześciokątnym - stosuje się, gdy odległość jest większa i nie występuje zjawisko silnego "łamania" maszyny. Taki wałek, zakładany od strony urządzenia, posiada podwójne, usytuowane obok siebie krzyżaki, co pozwala uzyskać większy kąt pracy. Wałki z jednym przegubem są popularniejsze od tych z dwoma.
• Wałki szerokokątne - sprawdzają się najlepiej w przypadku maszyn podczepianych, np. kosiarek rotacyjnych czy pras belujących.
• Homokinetyczny wał przegubowo-teleskopowy sześciokątny - może być z powodzeniem wykorzystywany na uwrociach, zapewniając bezpieczną pracę. Jest wyposażony w przegub, który połączony jest za pomocą koła z widełkami, co sprawia, że kąt między urządzeniem a ciągnikiem zostaje podzielony na połowę. Dzięki temu obie części wału (napędzająca i napędzana) pracują z identyczną prędkością kątową. Przegub homokinetyczny umożliwia chwilową pracę pod kątem do 80 stopni i często stosowany jest w opryskiwaczach. Informacje o parametrach wału do konkretnego urządzenia powinny być zawarte w jego instrukcji obsługi.

Uwzględnij długość wału

Na rynku dostępne są wały o znormalizowanej długości, pozwalającej na współpracę z różnorodnymi maszynami. Jeśli wał nie jest fabryczną częścią maszyny, należy przeprowadzić próbę jego długości. W przypadku maszyn zawieszanych, długość wału powinna być wystarczająca do połączenia ich z ciągnikami w najniższym położeniu roboczym, a jednocześnie pozwalać na podniesienie maszyny do najwyższego położenia transportowego. W maszynach przyczepianych wał musi umożliwiać odpowiednie wykonanie skrętu przez agregat.

Warto zaznaczyć, że do urządzeń takich jak zgrabiarki, przetrząsarki czy zawieszane rozsiewacze należy dobrać wały przenoszące nominalny moment 250 Nm. Z kolei przy maszynach typu sieczkarnie polowe, brony wirnikowe czy prasy zbierające, niezbędny jest wał o momencie nominalnym na poziomie 400 lub 540 Nm.

Pamiętaj o odpowiedniej końcówce

Dobór odpowiedniej końcówki wału jest równie ważny i wymaga zwrócenia uwagi na typ końcówek wystających z maszyny oraz ciągnika. Najpopularniejszy jest króciec sześciofrezowy (sześć wpustów na wale wielowypustowym), spotykany np. w traktorach Ursus. Wał należy dopasować także do różnych wypustów i średnic związanych z różnymi producentami i normami. Jeśli konieczne jest podłączenie maszyny o innym wypuście niż ten na ciągniku, można zastosować redukcję. Są to specjalnie zaprojektowane sworznie, wyposażone z jednej strony w wypusty do wałów przegubowo-teleskopowych ciągnika, a z drugiej w króciec dopasowany do WOM-u napędzającego maszynę. Należy jednak unikać takich "kombinacji" w przypadku maszyn ciężkich, gdzie zdecydowanie lepiej jest wymienić końcówkę w ciągniku lub zamienić widełki na krzyżaku wału. Stosowanie nieodpowiednich elementów może skutkować nieuzyskaniem odszkodowania w razie awarii lub wypadku.

W sytuacji, gdy zmieni się szerokość robocza maszyny, co wymaga większej mocy, należy wymienić wał na inny. Konieczne jest wówczas zwiększenie momentu obrotowego wału przy zachowaniu identycznej prędkości obrotowej. Najlepszym rozwiązaniem będzie zatem wał o większym momencie nominalnym.

Znaczenie osłon wału

Przy wyborze wału należy zwrócić uwagę na to, czy jest on wyposażony w osłony. Osłony ograniczają kontakt człowieka z ruchomymi elementami WOM-u. Brak osłony lub jej uszkodzenie stwarza ryzyko wypadku, nawet śmiertelnego, na skutek pochwycenia elementów garderoby lub ciała.

Rozrzutniki obornika: znaczenie i budowa

Rozrzutnik obornika odgrywa niezwykle istotną rolę w gospodarstwie rolnym, przyczyniając się do efektywnego zarządzania odpadami organicznymi oraz poprawy jakości gleby i plonów. Jest to specjalistyczna maszyna, zaprojektowana do rozprowadzania obornika - naturalnego nawozu pochodzącego z odchodów zwierzęcych - na polach uprawnych.

Rola w gospodarstwie rolnym

Jedną z kluczowych zalet rozrzutnika obornika jest równomierne rozprowadzanie tego cennego nawozu na powierzchni ziemi. Dzięki temu rolnicy mogą skorzystać z naturalnej siły nawozowej obornika, unikając jednocześnie nadmiernego stężenia substancji odżywczych w jednym miejscu, co mogłoby negatywnie wpłynąć na glebę i rośliny. Równomierne rozprowadzanie pozwala na optymalne wykorzystanie wartości odżywczej obornika i minimalizuje straty. Dodatkowo, ważną rolą rozrzutnika obornika jest poprawa struktury gleby. Obornik dostarcza nie tylko składników odżywczych, ale również substancji organicznej, która wpływa na zdrowie gleby, zwiększając jej zdolność do zatrzymywania wody, przepuszczalność i rezerwy składników odżywczych. Rozrzutnik może służyć również do nawożenia innymi nawozami naturalnymi, takimi jak kompost, torf czy nawozy zielone.

Konstrukcja i rodzaje adapterów

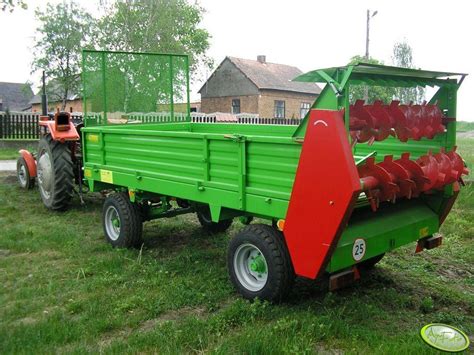

Typowy roztrząsacz obornika to skrzynia z przenośnikiem podłogowym (jednoosiowa lub dwuosiowa), która w tylnej części wyposażona jest w urządzenie rozdrabniające i rozrzucające obornik. Wał odbioru mocy (WOM) lub silnik hydrauliczny z hydrauliki pojazdu napędza tzw. adapter, czyli zespół noży zamocowany na specjalnych wałkach. Podczas pracy, ten zespół noży, obracając się, rozdrabnia i rozrzuca obornik po polu. Wyróżnia się dwa rodzaje adapterów:

• z wałami poziomymi,
• z wałami pionowymi.

Aby obornik przesuwał się w kierunku zespołu rozrzucającego, w rozrzutniku montuje się taśmę składającą się z listew napędzanych łańcuchem albo ścianki przesuwające się razem z podłogą. Najczęściej stosuje się napęd zależny od prędkości wałka odbioru mocy lub hydrauliczny napęd posuwu taśmy. Zdarza się jednak, że w celu zapewnienia równomierności rozrzucenia obornika łańcuch podajnika napędzany jest od kół jezdnych rozrzutnika.

Kluczowe aspekty wyboru rozrzutnika obornika

Wybierając rozrzutnik obornika, rolnik lub operator maszyny rolniczej musi wziąć pod uwagę kilka kluczowych czynników, aby zapewnić efektywną i bezawaryjną pracę.

Dopasowanie do mocy ciągnika i pojemności

Przede wszystkim należy upewnić się, że rozrzutnik będzie odpowiednio dopasowany do mocy i wydajności ciągnika. Ciągniki o mocy do 100 KM są często wykorzystywane do różnorodnych prac rolniczych, dlatego rozrzutnik powinien być wystarczająco wydajny, aby sprostać potrzebom w zakresie rozprowadzania nawozów, obornika lub innych materiałów organicznych. Kolejnym ważnym aspektem jest pojemność urządzenia. Należy wziąć pod uwagę objętość ładunku, jaką maszyna jest w stanie pomieścić, aby była odpowiednia do planowanych prac i ilości rozprowadzanego materiału.

Solidność, trwałość i kompatybilność z materiałami

Konstrukcja rozrzutnika obornika powinna odznaczać się solidnością i trwałością, aby wytrzymać obciążenia oraz działanie czynników atmosferycznych i trudnych warunków terenowych. Nie mniej ważne jest także dostosowanie maszyny do konkretnych rodzajów materiałów, jakie będą rozprowadzane. Rozrzutniki projektuje się z myślą o różnych typach nawozów, oborników czy innych substancji.

Popularne marki rozrzutników w Polsce

Rozrzutniki obornika to jedne z najczęściej wykorzystywanych maszyn w gospodarstwach rolnych. W Polsce dominują modele takich marek jak Metal-Fach, Cynkomet, Pronar, Ursus oraz Warfama. Ich popularność wynika z łatwości obsługi i szerokiej dostępności części zamiennych. Wiele starszych modeli, takich jak N-228 czy N-250, nadal pracuje w setkach gospodarstw i może być bez problemu regenerowanych. Nowsze konstrukcje oferują większą ładowność, szczelniejsze burty oraz hydraulicznie otwierane tylne ściany. Rolnicy cenią też możliwość podłączenia do układu hydraulicznego ciągnika i regulacji siły rozrzutu.

Konserwacja i części zamienne do rozrzutników

Regularna konserwacja i dostępność części zamiennych są kluczowe dla utrzymania rozrzutników obornika w pełnej sprawności i efektywności.

Naturalne zużycie elementów i kluczowe komponenty

Podczas regularnej pracy w trudnych warunkach polowych wiele elementów rozrzutnika obornika ulega naturalnemu zużyciu. Części mające bezpośredni kontakt z materiałem organicznym są najbardziej narażone na korozję, pęknięcia i deformacje. Inne komponenty cierpią z powodu obciążeń dynamicznych i drgań. Warto kontrolować stan:

• łańcuchów napędowych - odpowiadają za płynne przekazywanie energii i są narażone na duże obciążenia;
• kół zębatych i przekładni - istotne dla mechanizmu napędowego, ich sprawność ma bezpośredni wpływ na wydajność pracy maszyny;
• elementów hydraulicznych (pompy, zawory, siłowniki) - odpowiadają za sterowanie ruchami i siłami, ich właściwa konserwacja i regularna wymiana gwarantują płynne działanie układu hydraulicznego;
• noży i tarcz - bezpośrednio odpowiedzialne za równomierne rozprowadzanie materiałów;
• pasów napędowych, wału przekaźnika mocy i zabezpieczeń przeciążeniowych;
• uszczelek oraz podkładek gumowych - ich zniszczenie powoduje nieszczelności i utratę ciśnienia w układzie hydraulicznym.

Kontrola rozrzutnika przed sezonem

Przed rozpoczęciem sezonu nawożenia warto dokładnie sprawdzić stan techniczny rozrzutnika obornika. Konieczne jest obejrzenie przenośnika podłogowego - jego łańcuchy, listwy i ogniwa muszą być wolne od pęknięć oraz luzów. Mechanizmy napędowe powinny pracować płynnie i bez nadmiernych oporów. Ważne jest, aby nasmarować wszystkie punkty ruchome, sprawdzić poziom oleju w przekładni oraz stan uszczelnień hydraulicznych. Dodatkowo kluczowa jest kontrola wirników adaptera; wygięte łopatki lub nierówne obroty to sygnał, że konieczna jest wymiana lub wyważenie. Nie można zapominać o sprawności oświetlenia, zaczepu oraz zabezpieczeń przeciwpyłowych. Wszystkie luźne śruby i mocowania powinny zostać dokręcone.

Adaptery: serce układu rozrzutnika

Adaptery to serce układu rozrzutnika obornika, odpowiadają za rozdrobnienie i równomierne rozrzucenie materiału na powierzchni pola. Ich praca polega na rotacyjnym wyrzucaniu frakcji obornika za pomocą łopatek lub bijaków osadzonych na wałach napędzanych przez WOM. Zbyt duże opory, brak równowagi lub uszkodzone elementy robocze mogą prowadzić do awarii całego układu rozrzucającego. Wymiana adaptera to nie tylko kwestia wydajności, ale również bezpieczeństwa.

Znaczenie posiadania części zapasowych

Każdy sezon nawożenia wiąże się z ryzykiem awarii, dlatego warto wcześniej przygotować zestaw części zapasowych. Dzięki temu, w razie potrzeby, naprawa może odbyć się bez przestoju i konieczności oczekiwania na dostawę. Warto mieć pod ręką narzędzia umożliwiające szybki demontaż, smar techniczny oraz katalog części z numerami referencyjnymi. Dobrze przygotowany zapas przed sezonem daje pewność działania i komfort psychiczny w najbardziej pracowitych tygodniach. Dostępność nawet trudno dostępnych podzespołów i komponentów, takich jak sworzeń zaczepu rozrzutnika, tuleja korbowodu czy tarcza trójkątna, jest kluczowa dla szybkiego przywrócenia maszyny do pracy.
