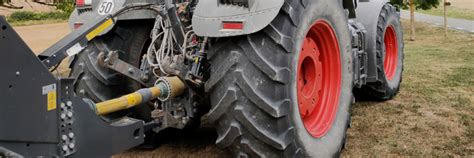

Wałek odbioru mocy (WOM), znany również jako wałek przekaźnika mocy (WPM), to fundamentalne urządzenie mechaniczne w nowoczesnym rolnictwie. Jego głównym zadaniem jest przekazywanie energii mechanicznej z silnika ciągnika do współpracującej maszyny, takiej jak pompa, prasa, kosiarka czy rozsiewacz nawozów. Jest to pośrednik pomiędzy elementem napędzającym a odbiornikiem energii.

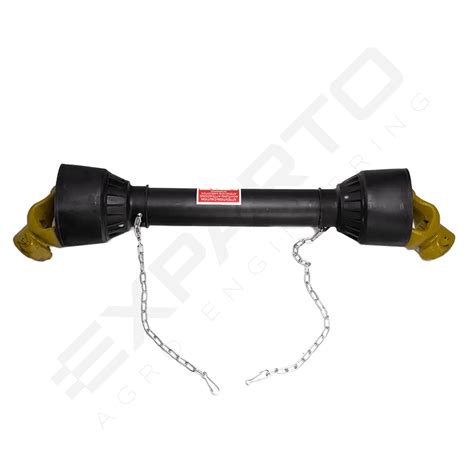

Czym jest wałek przegubowo-teleskopowy?
Wał przegubowo-teleskopowy to solidny element układu napędowego, który dzięki swojej konstrukcji pozwala na efektywne przenoszenie momentu obrotowego nawet w trudnych warunkach terenowych.
- Konstrukcja teleskopowa: Umożliwia zmianę długości wałka podczas pracy, co jest niezbędne przy pokonywaniu nierówności terenu.
- Profil frezowany: Gwarantuje idealne zazębienie współpracujących elementów, zapewniając równomierne i bezstratne przenoszenie mocy.
- Praca w trudnych warunkach: Wały te są projektowane do pracy przy dużych drganiach, zmiennym obciążeniu oraz w obecności zanieczyszczeń.
Jak dobrać wałek WOM do maszyny?
Doboru wałka nie należy pozostawiać przypadkowi. Niewłaściwe dopasowanie to najczęstsza przyczyna awarii. Przy wyborze należy kierować się następującymi parametrami:
| Parametr | Znaczenie |
|---|---|
| Moment obrotowy | Musi być zgodny z wymaganiami maszyny. Jeśli wałek ma mniejszy moment obrotowy niż urządzenie, nie będzie do niego pasował. |
| Długość wałka | Należy uwzględnić wzajemną odległość osi skrajnych krzyżaków w różnych pozycjach maszyny. |
| Rodzaj końcówek | Najpopularniejszy jest standard 1 3/8" z 6 zębami. W razie różnic stosuje się redukcje lub wymianę widełek na krzyżaku. |
Typy przegubów i kąty pracy
Konstrukcja wałka decyduje o jego funkcjonalności:
- Standardowe przeguby krzyżakowe: Przeznaczone do pracy pod kątem do 25 stopni przy dużym obciążeniu.
- Wały szerokokątne: Niezbędne, gdy kąt między osią ciągnika a maszyną przekracza standardowe wartości, umożliwiając pracę bez wyłączania napędu na uwrociach.
Bezpieczeństwo i zabezpieczenia przeciążeniowe
W celu ochrony napędzanego urządzenia oraz samego wału przed zniszczeniem stosuje się zabezpieczenia w formie sprzęgieł:
- Sprzęgło z kołkiem ścinanym: Przerywa napęd w momencie przeciążenia poprzez zerwanie elementu mechanicznego.
- Sprzęgło jednokierunkowe: Przenosi moment tylko w jednym kierunku, chroniąc układ przy maszynach o dużym momencie bezwładności.
- Sprzęgło cierne: Pozwala na poślizg przy przekroczeniu wartości nominalnej, co zapobiega uszkodzeniom mechanicznym.
Konserwacja i eksploatacja
Regularna obsługa jest kluczowa dla żywotności wałka. Podstawowe zasady obejmują:
- Czystość: Nigdy nie odkładaj wałka bezpośrednio na ziemię, gdzie może dostać się piasek, który niszczy sprzęgło i przeguby. Używaj dedykowanych wsporników lub łańcuchów zabezpieczających.
- Smarowanie: Należy regularnie smarować przeguby i sprzęgła zgodnie z zaleceniami producenta (częstotliwość może wynosić od 8 do 250 godzin pracy).
- Przegląd sprzęgła ciernego: Warto okresowo "przewietrzyć" sprzęgło, aby zapobiec sklejaniu się tarcz na skutek korozji i wilgoci.
- Osłony: Używanie wałka bez sprawnej osłony z tworzywa sztucznego jest skrajnie niebezpieczne i grozi pochwyceniem garderoby przez obracający się element.
