Wózki jezdniowe: Rodzaje, zastosowanie i wymagania kwalifikacyjne

Wózki jezdniowe to podstawowe pojazdy wykorzystywane w logistyce wewnętrznej. Znajdują zastosowanie w magazynach, zakładach przemysłowych i handlu, wszędzie tam, gdzie konieczne jest sprawne przenoszenie ciężkich ładunków. Dzięki różnym typom i odmianom można je dopasować do specyficznych warunków pracy. Są to mechaniczne pojazdy kołowe o napędzie silnikowym stosowane w transporcie bliskim i magazynowaniu, używane głównie do prac załadunkowych, transportowych i rozładunkowych.

Rodzaje wózków jezdniowych

Wózki jezdniowe można podzielić na różne typy, z których każdy ma swoje unikalne zastosowanie.

Wózki ciągnikowe

Wózki ciągnikowe, będące nieodłącznym elementem logistyki magazynowej, pełnią funkcję efektywnego środka transportu ładunków wewnątrz obiektów oraz znacząco przyczyniają się do podniesienia ogólnej wydajności operacyjnej. Są to wózki jezdniowe z napędem silnikowym, służące do ciągnięcia lub przeciągania. Najczęściej spotyka się odmianę dwuosiową, w której wózek ciągnie wagoniki lub przyczepki, stąd czasami potocznie nazywane są „pendolino” lub „ciuchcie”. Odmiana jednoosiowa służy do podczepiania i przesuwania, np. stalowych koszy na kółkach.

Dzięki szerokiemu spektrum uniwersalnych zastosowań oraz zróżnicowanym rodzajom napędu, te zaawansowane technologicznie maszyny potrafią sprostać wymaganiom nowoczesnych magazynów, oferując jednocześnie niskie koszty eksploatacji oraz umożliwiając sprawną obsługę wąskich przestrzeni. Ich wszechstronne zastosowanie nie ogranicza się jedynie do przewożenia palet, ale obejmuje również przemieszczanie ciężkich towarów, co zdecydowanie przyczynia się do zwiększenia wydajności oraz optymalizacji procesów składowania w różnych przedsiębiorstwach. Ciągniki elektryczne zdobywają coraz większą popularność w środowiskach magazynowych dzięki swojej ekologicznej naturze oraz wysokiej efektywności energetycznej.

Wózki unoszące

Wózki unoszące to popularne w zakładach produkcyjnych i magazynach urządzenia służące do poziomego transportu ładunków. Do przewożenia towaru służą najczęściej widły, zaś sam wózek kierowany jest przez obsługującego za pomocą dyszla. Wózki unoszące z napędem ręcznym wszystkich mechanizmów nazywane są potocznie paleciakami i nie wymagają dodatkowych uprawnień do obsługi (poza szkoleniem stanowiskowym). Inaczej wygląda sytuacja w przypadku paleciaków z mechanicznym (innym niż siła mięśni) napędem unoszenia, często choć nie zawsze wyposażonymi również w mechaniczny napęd jazdy (zazwyczaj silnik elektryczny).

Od wózków jezdniowych podnośnikowych wózki unoszące różnią się tym, że nie podnoszą ładunków, a jedynie unoszą je na wysokość nie większą niż 30 cm. Wózki tego typu umożliwiają transportowanie ładunków w poziomie, nie jest możliwe za ich pomocą stertowanie ładunków, czyli układanie jednego ładunku na drugim lub odkładanie ładunków na regały.

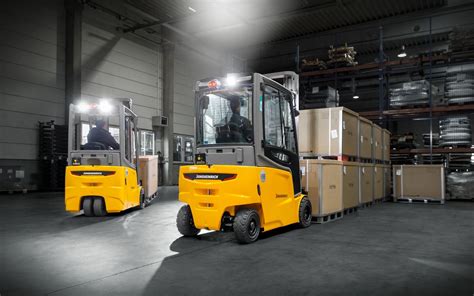

Wózki jezdniowe podnośnikowe (widłowe)

Wśród wózków jezdniowych dominującą grupą są wózki jezdniowe podnośnikowe, które służą przede wszystkim do podnoszenia ładunku, przenoszenia, składowania, układania w stosy, układania w gniazdach, obracania przy pomocy wideł lub innego osprzętu do manipulacji ładunkiem. Popularnie nazywane „żabami” jeżdżą m.in. w magazynach. Jest to kołowy pojazd mechaniczny o napędzie silnikowym. Mimo małych rozmiarów, jest w stanie udźwignąć nawet do kilkudziesięciu ton! Pierwsze modele powstały już w latach 20. XX wieku za sprawą firm Clark i Yale & Towne Manufacturing.

Konstrukcja wózka podnośnikowego

Podstawowe elementy konstrukcyjne wózka jezdniowego podnośnikowego to:

• Silnik: Stanowi serce wózka, zapewniając napęd i generując potrzebną moc do przemieszczania się. Może być elektryczny (sieciowy lub akumulatorowy), benzynowy lub diesel.
• Kabina operatora: W niej znajdują się kierownica, pedały i dźwignie, które umożliwiają sterowanie wózkiem wysokiego składowania.
• Pionowy maszt: Element, po którym poruszają się widły.
• Widły: W kształcie litery „L”, poruszane w pionie za pośrednictwem łańcucha. Możliwe jest też zastosowanie chwytników przystosowanych do transportu, np. bali.
• Krata ochronna: Zabezpiecza operatora przed zsunięciem się przewożonych elementów.

Rodzaje napędu w wózkach podnośnikowych

Wybór odpowiedniego modelu wózka zależy od specyfiki przedsiębiorstwa i warunków pracy.

• Wózki z mechanicznym napędem podnoszenia: Są to urządzenia służące do transportowania i podnoszenia różnego rodzaju ładunków w poziomie i pionie. Wyposażone są w napęd mechaniczny, który umożliwia podnoszenie towarów bez użycia układów elektrycznych. Mechanizm ten może opierać się m.in. na przekładniach, śrubach czy systemach hydraulicznych wspomaganych ręcznie lub przez silnik spalinowy. Ich największą zaletą jest trwałość, prosta konstrukcja oraz niskie koszty eksploatacji, a także niezależność od zasilania zewnętrznego. Są niezwykle praktyczne w miejscach, gdzie niezawodność oraz prostota obsługi mają kluczowe znaczenie.
• Wózki z elektrycznym napędem podnoszenia: Charakteryzują się cichą i ekologiczną pracą - nie emitują spalin i są bardzo łatwe w obsłudze. Świetnie sprawdzają się w zamkniętych przestrzeniach, takich jak hale produkcyjne czy magazyny z kontrolowaną atmosferą.
• Wózki spalinowe: Oferują dużą moc i doskonale nadają się do pracy na zewnątrz - nawet w trudnych warunkach terenowych. Niestety, generują hałas i spaliny, co czyni je mniej odpowiednimi do użytku wewnętrznego.

Typy wózków podnośnikowych

• Wózki podnośnikowe czołowe: Gdzie ładunek podnoszony z przodu wózka równoważy się z masą wózka.
• Wózki podnośnikowe z masztem wewnętrznym: Obejmujące warianty z masztem nieobejmującym ładunku, obejmującym ładunek (maszt stały) oraz widłowe.
• Wózki podnośnikowe platformowe z masztem wewnętrznym.
• Wózki podnośnikowe boczne (Reach Truck): Służą do transportu dużych, często nieporęcznych ładunków na wysokość przekraczającą wysokość samej kabiny wózka. Znajdują szerokie zastosowanie zwłaszcza w magazynach i centrach logistycznych.
• Wózki podnośnikowe czołowo-boczne (obustronne): Dostosowane do pobierania i składowania ładunku z obu stron kierunku jazdy.
• Wózki podnośnikowe bramowe: Rama i element podnoszący obejmują ładunek w trakcie podnoszenia, przemieszczania i składowania.
• Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem: Wózki specjalizowane, zwane też wózkami kompletacyjnymi.
• Wózki terenowe (ładowarka teleskopowa): Posiadają ramię ze zmiennym wysięgiem, które umożliwia łatwe przenoszenie nawet masywnych ładunków zarówno w pionie, jak i poziomie oraz manipulowanie nimi w przestrzeni. Wózek specjalizowany ze zmiennym wysięgiem posiada zdolność do pracy na trudnym terenie (np. na budowach), a to za sprawą napędu na 4 koła i terenowego ogumienia pneumatycznego.

Parametry techniczne wózków podnośnikowych

Przy wyborze odpowiedniego modelu wózka ciągnikowego lub podnośnikowego kluczowe jest dogłębne zbadanie jego parametrów technicznych.

• Udźwig nominalny wózka Q [kg]: Największa dopuszczalna masa ładunku, jaką wózek może podnieść na wysokość do 3300 mm, przy odległości środka ciężkości ładunku od czoła wideł określonej dla danego udźwigu nominalnego.
• Odległość środka ciężkości ładunku od czoła wideł C [mm].
• Prędkość jazdy z/bez ładunku [m/s].
• Prędkość podnoszenia z/bez ładunku [m/s].
• Prędkość opuszczania z/bez ładunku [m/s].
• Zdolność pokonywania wzniesień z/bez ładunku [%].
• Wysokość podnoszenia H [mm]: Odległość, na jaką wózek może podnieść ładunek, mierzona przy pionowo ustawionym mechanizmie podnoszenia od podłoża do górnej powierzchni poziomej wideł.
• Wysokość swobodnego podnoszenia h [mm]: Wysokość, na którą można podnieść widły bez zmiany wysokości masztu.

Wymiary

• Wysokość masztu w stanie złożonym h1 [mm].
• Wysokość wózka z najwyżej wysuniętym masztem h4 [mm].
• Wysokość wózka ze złożonym masztem h5 [mm].
• Kąt wychylenia masztu do przodu α [°].
• Kąt wychylenia masztu do tyłu ß [°].
• Odstęp osi kół y [mm].
• Szerokość wózka b [mm].
• Promień skrętu R [mm].
• Nacisk osi dla wózka z/bez ładunku na przód/tył [kg].
• Długość całkowita L [mm]: Od końca wideł do tylnej krawędzi przeciwwagi.
• Masa własna: Waga wózka z wyposażeniem i osprzętem, ale bez ładunku, bez operatora i bez źródła zasilania (akumulatora/paliwa).
• Masa robocza: Masa własna plus źródło zasilania (akumulatory/paliwo), bez ładunku i bez operatora.

Dozór techniczny i wymagania prawne

Urządzenia techniczne objęte dozorem technicznym to te, które ze względu na swoje przeznaczenie, wielkość lub specyfikę wymagają szczególnej uwagi w zakresie bezpieczeństwa. Dozór techniczny jest realizowany przez Urząd Dozoru Technicznego (UDT), który jest odpowiedzialny za kontrolę i certyfikację tych urządzeń.

Urządzenia podlegające dozorowi technicznemu

Wszystkie wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia podlegają dozorowi technicznemu. Jest to wózek z przymocowaną platformą, widłami lub innymi urządzeniami do manipulowania ładunkami, przystosowany do podnoszenia ładunku spaletyzowanego lub nie, na wysokość umożliwiającą składowanie i pobieranie ładunku, a także układanie w gniazdach i podejmowanie z gniazd. Przez napęd mechaniczny należy rozumieć wszelkie rodzaje napędu (spalinowy, elektryczny, hydrauliczny) nie wymagające bezpośredniego działania siły mięśni ludzkich podczas wykonywania czynności podnoszenia ładunku.

Podstawa prawna:

• Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu, wydane na podstawie art. 5 ust. 2 ustawy o dozorze technicznym.
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r.

Urządzenia niepodlegające dozorowi technicznemu (niebędące UTB)

W związku z powyższym wózki, które nie posiadają mechanizmu podnoszenia, nie podlegają przepisom o dozorze technicznym.

• Wózki platformowe (naładowne): Posiadają stałą platformę do przewożenia ładunków w transporcie wewnątrz zakładowym, ich główny parametr to ładowność.
• Wózki ciągnikowe (ciągnące/pchające): Służą do przeciągania/pchania podczepionych do nich pojazdów lub przyczep, ich główny parametr to siła uciągu.
• Wózki unoszące: Służą do uniesienia określonego ładunku tylko na określoną niewielką wysokość (do 30 cm), aby go przemieścić z jednego miejsca na drugie, ich główny parametr to udźwig.

Wymogi kwalifikacyjne dla operatorów

Dla operatorów wózków ciągnikowych i unoszących z napędem mechanicznym obowiązują konkretne wymogi. Wymogi te zostały określone w rozporządzeniu w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu wózków jezdniowych z napędem silnikowym z dnia 15 grudnia 2017 r. Zgodnie z nimi, operatorzy powinni posiadać zaświadczenie kwalifikacyjne do obsługi wózków jezdniowych uzyskane na podstawie przepisów w sprawie sposobu i trybu sprawdzania kwalifikacji wymaganych przy obsłudze i konserwacji urządzeń technicznych oraz sposobu i trybu przedłużania okresu ważności zaświadczeń kwalifikacyjnych (czyli uprawnienia do obsługi wózków wydane przez UDT, TDT lub WDT).

Aby stać się operatorem wózka jezdniowego podnośnikowego, należy spełnić kilka wymagań. Proces szkolenia obejmuje część teoretyczną i praktyczną, z naciskiem na bezpieczeństwo pracy. Operatorzy muszą również znać zasady BHP oraz umieć odczytywać sygnalizację i urządzenia pomiarowe wózka. Uzyskanie certyfikatu UDT jest niezbędne dla każdego operatora wózka widłowego, w tym wózków specjalizowanych. Proces ten obejmuje ukończenie kursu, który kończy się egzaminem państwowym pod patronatem Urzędu Dozoru Technicznego.

Trzy sposoby dopuszczania pracowników do obsługi wózków unoszących lub ciągnikowych

Warto rozważyć najważniejsze wady i zalety dopuszczania pracowników do obsługi wózków unoszących lub ciągnikowych.

1. Zaświadczenie o ukończeniu szkolenia potwierdzającego nabyte umiejętności:

   Coraz częściej firmy dochodzą do wniosku, że najbardziej optymalnym sposobem jest zorganizowanie szkolenia przez wyspecjalizowaną firmę (np. Well-Done.pl), organizującą szkolenie w oparciu o program opracowany lub zatwierdzony przez UDT. Szkolenie takie połączone jest z wewnętrznym egzaminem teoretycznym i praktycznym, po którym wystawiane są zaświadczenia o ukończeniu szkolenia z wynikiem pozytywnym. Szkolenie na wózki unoszące lub na wózki ciągnikowe jest krótsze niż to przygotowujące do egzaminu przed komisją UDT, ponieważ wg. wytycznych UDT powinno ono trwać 9 godzin dydaktycznych (co oznacza, że w praktyce można je zrealizować w maksymalnie 1 dzień). Szkolenia takie są realizowane szybko, sprawnie i poprawnie pod względem formalno-prawnym, często w atrakcyjnej formie aktywizującej uczestników.

2. Prawo jazdy:

   Na pierwszy rzut oka wydaje się to atrakcyjnym sposobem. Przepisy wyraźnie wskazują, że musi być to polskie prawo jazdy, co wyklucza dokumenty wystawione za granicą. Osoby posiadające polskie prawo jazdy mogą je utracić czasowo (np. zawieszenie za przekroczenie dopuszczalnej ilości punktów karnych) bądź permanentnie (odebranie) za naruszenie przepisów kodeksu drogowego. W takich przypadkach istnieje duże ryzyko, że osoba poddana takiej sankcji nie powiadomi o tym swojego pracodawcy, co naraża firmy korzystające z tej opcji na różnego rodzaju ryzyka.

3. Uprawnienia UDT:

   Dopuszczenie pracowników do obsługi wózków unoszących na podstawie posiadania przez nich zaświadczeń kwalifikacyjnych do obsługi wózków jezdniowych podnośnikowych (potocznie uprawnienia UDT) rodzi pewne niedogodności. Jest to proces dosyć długi, średnio trwa od 1 do nawet 2 miesięcy, ze względu na częściową realizację z Urzędem. Dobre przygotowanie do egzaminu to od 2 do nawet 4 dni szkoleniowych, w czasie których pracownicy są „odciągani” od bieżącej pracy. To wszystko przekłada się także na koszt szkolenia, do którego należy doliczyć opłatę egzaminacyjną wnoszoną na konto UDT. Często wózki unoszące obsługują pracownicy produkcyjni, którzy po prostu nie potrzebują uprawnień UDT, więc jest to w pewnym sensie opcja zakończona nadmiarowym i niepotrzebnym zakresem uprawnień, która jest też długa, kosztowna i niełatwa dla uczestników.

Bezpieczeństwo eksploatacji wózków jezdniowych

Bezpieczeństwo operacji związanych z wózkami jezdniowymi jest niezwykle istotne, gdyż ma bezpośredni wpływ zarówno na ochronę operatorów, jak i na integralność transportowanych ładunków. Wózki jezdniowe podnośnikowe, jako urządzenia techniczne, muszą spełniać określone normy bezpieczeństwa i być użytkowane zgodnie z zapisami instrukcji eksploatacji wózka.

Zasady bezpieczeństwa

• Każdy model wózka powinien być wyposażony w diagram udźwigu, uwzględniający wysokość podnoszenia ładunku i położenie środka ciężkości na widłach. Należy pamiętać o tym, że przy podniesionym ładunku wózek jest niestabilny i należy stale kontrolować położenie środka ciężkości, by nie dopuścić do jego przewrócenia. Ogranicznik udźwigu działa jako zabezpieczenie, zapobiegając przeciążeniu wózka. Nieprzestrzeganie wskazań diagramu udźwigu oraz zaleceń instrukcji eksploatacji wózka może prowadzić do niebezpiecznych sytuacji.
• Ładunek należy przewozić przy ustawieniu wideł 30 cm powyżej nawierzchni i maszcie przechylonym w stronę operatora.
• Dla operatorów wózków ciągnikowych obowiązują konkretne uprawnienia UDT, które są niezbędne do legalnej i bezpiecznej obsługi tego typu sprzętu.
• Książka operatora jest niezbędnym dokumentem, który każdy operator wózków ciągnikowych musi prowadzić.
• Prawidłowe użytkowanie wózków ciągnikowych podlega rygorystycznym przepisom oraz regulacjom, które mają na celu zapewnienie maksymalnego bezpieczeństwa zarówno operatorom, jak i innym pracownikom w miejscu pracy.
• Operatorzy muszą dokładnie zapoznać się z instrukcją obsługi wózka, aby prawidłowo korzystać z jego funkcji i uniknąć niebezpiecznych sytuacji.
• Wymagane jest posiadanie odpowiednich uprawnień oraz pozytywny wynik badań psychotechnicznych.
• Operatorzy muszą być przeszkoleni w zakresie obsługi wózków zasilanych gazem oraz wymiany butli gazowych.

Konserwacja i serwisowanie

Serwis i konserwacja wózków jezdniowych odgrywają kluczową rolę w zapewnieniu ich długotrwałej i niezawodnej eksploatacji. Regularne przeglądy techniczne oraz właściwa konserwacja zabezpieczają sprzęt przed awariami, znacznie wydłużając jego żywotność i tym samym redukując koszty eksploatacyjne w dłuższej perspektywie.

• Urząd Dozoru Technicznego (UDT) ustala regularność przeglądów konserwacyjnych, które muszą być wykonywane przez wykwalifikowanych specjalistów.
• Niewłaściwe ciśnienie w oponach może wpłynąć na stabilność i manewrowość wózka, dlatego regularne kontrolowanie ciśnienia jest kluczowe.
• Regularne przeglądy są kluczowe dla wykrywania usterek na wczesnym etapie, co zapobiega poważniejszym problemom z wózkami.
• Regularne przeglądy konserwacyjne obejmują wymianę części eksploatacyjnych, uzupełnianie oleju oraz wykonywanie niezbędnych napraw.

Typowe problemy techniczne

Techniczne problemy są nieuniknione w przypadku każdej maszyny. Uszkodzony przewód hydrauliczny zasilający może prowadzić do wycieków płynów oraz obniżenia wydajności wózka, co wymaga jego wymiany lub naprawy. Błędne podłączenie biegunów akumulatora może skutkować brakiem zasilania wózka. Ładowanie akumulatorów wózka rozwiązuje ten problem i przywraca wózek do pełnej funkcjonalności. Niesprawny układ hydrauliczny może objawiać się spadkiem mocy podnoszenia, co wymaga diagnostyki i ewentualnej wymiany elementów. Wadliwy układ hydrauliczny może prowadzić do zewnętrznego, niekontrolowanego opadania ładunku, co stanowi poważne zagrożenie dla bezpieczeństwa pracy. Utrzymanie układów hydraulicznych w dobrym stanie jest kluczowe dla zapewnienia optymalnej wydajności wózków.

Wpływ warunków pracy

Warunki pracy mają ogromny wpływ na eksploatację wózków jezdniowych podnośnikowych. Zmniejszona prędkość jazdy w trudnych warunkach, takich jak śliskie lub nierówne podłoże, może przyczynić się do wydłużenia czasu transportu, co wpływa na ogólną wydajność operacyjną i efektywność pracy. Zła jakość podłoża i nieodpowiednie warunki środowiskowe mogą prowadzić do szybszego zużycia komponentów wózka, w tym opon. Nieodpowiednie warunki środowiskowe mogą powodować pogorszenie warunków pracy operatora, wpływając na jego komfort i wydajność.

Aby zminimalizować negatywny wpływ warunków pracy na wózki, ważne jest, aby operatorzy regularnie sprawdzali stan techniczny maszyn i dostosowywali prędkość jazdy oraz sposób operowania do panujących warunków, a także byli świadomi wpływu różnych rodzajów ładunków na eksploatację wózków.

Nowoczesne trendy i wsparcie

W ostatnich latach na rynku wózków jezdniowych pojawiły się liczne innowacje technologiczne, które znacząco wpływają na ich konstrukcję oraz funkcjonalności, podnosząc tym samym standardy użytkowania i efektywności operacyjnej. Nowoczesne wózki są projektowane z myślą o ergonomii, co znacząco zwiększa komfort pracy operatorów i przyczynia się do zmniejszenia zmęczenia podczas długotrwałego użytkowania.

Na rynku dostępna jest szeroka gama typów wózków, co pozwala na ich dostosowanie do specyficznych potrzeb różnych branż i zastosowań. Wiele modeli wózków ciągnikowych różni się pod względem specyfikacji technicznych oraz przeznaczenia.

Współpraca z autoryzowanymi dealerami, takimi jak FLT Grupa (autoryzowany dealer wózków widłowych UniCarriers i Baoli), gwarantuje dostęp do najwyższej jakości usług serwisowych oraz szybkiej dostępności części zamiennych, co minimalizuje przestoje i zapewnia ciągłość operacji magazynowych.
