Węże i przewody hydrauliczne w maszynach – kompleksowy przewodnik

W nowoczesnych maszynach, takich jak rolnicze czy budowlane, hydraulika odgrywa fundamentalną rolę. Przewody hydrauliczne są istotnym elementem tych układów, odpowiadając za przesyłanie płynów hydraulicznych pod wysokim ciśnieniem. Pozwala to na sprawne działanie wielu mechanizmów, takich jak podnoszenie, przesuwanie czy obracanie.

Wysokiej jakości przewody są niezbędne do zapewnienia niezawodnej pracy zarówno ciągników, jak i maszyn towarzyszących, takich jak przyczepy rolnicze.

Rola przewodów hydraulicznych w maszynach rolniczych i budowlanych

Układy hydrauliczne są powszechnie stosowane w maszynach rolniczych i budowlanych, ponieważ oferują precyzyjne sterowanie oraz wysoką siłę, niezbędną do wykonywania wielu operacji. Przewody hydrauliczne do ciągników są kluczowe dla działania takich funkcji jak podnoszenie narzędzi rolniczych, sterowanie układem wspomagania kierownicy czy obsługa podnośników. Przewody te muszą wytrzymać ekstremalne warunki pracy, takie jak duże obciążenia, zmienne temperatury oraz kontakt z agresywnymi chemikaliami stosowanymi w rolnictwie.

W przyczepach rolniczych układy hydrauliczne są odpowiedzialne za mechanizmy wywrotu, co pozwala na sprawne rozładowanie materiałów. Przewody hydrauliczne do przyczep rolniczych muszą charakteryzować się wysoką odpornością na ciśnienie oraz uszkodzenia mechaniczne, aby zapewnić bezawaryjne działanie podczas intensywnej eksploatacji w polu.

Zastosowanie węży wysokociśnieniowych w różnych typach maszyn

Przewody wysokociśnieniowe znajdują zastosowanie w wielu typach maszyn, które wymagają niezawodnego przesyłania cieczy pod dużym ciśnieniem. Oto przykładowe maszyny, w których są one powszechnie stosowane:

• Koparki i ładowarki - przewody hydrauliczne zasilają ramiona robocze oraz inne elementy hydrauliczne, umożliwiając precyzyjne sterowanie.
• Dźwigi - używane do obsługi podnośników oraz wysięgników, które pracują pod wysokim obciążeniem i ciśnieniem.
• Kombajny i traktory - w maszynach rolniczych przewody wysokociśnieniowe napędzają komponenty hydrauliczne, jak np. siłowniki odpowiedzialne za ruch elementów roboczych.
• Prasy hydrauliczne - przewody hydrauliczne zasilają cylindry prasujące, generując bardzo wysokie ciśnienia niezbędne do obróbki materiałów.
• Podnośniki i wózki widłowe - przewody są wykorzystywane do podnoszenia i opuszczania ładunków, gwarantując stabilność i precyzję.
• Maszyny wiertnicze i platformy wiertnicze - przewody dostarczają moc do narzędzi wiertniczych, umożliwiając efektywne wiercenie w trudnych warunkach.
• Betoniarki i pompy do betonu - wykorzystywane do przesyłu mieszanki betonowej na duże odległości pod dużym ciśnieniem.
• Koparko-ładowarki i spycharki - przewody zasilają układy hydrauliczne odpowiedzialne za ruch lemieszy oraz innych elementów roboczych.
• Ciężarówki z wysięgnikami (np. HDS) - przewody hydrauliczne są kluczowe dla działania wysięgników, które podnoszą i przenoszą ciężkie ładunki.

Charakterystyka węży hydraulicznych

Wąż hydrauliczny to elastyczny przewód stosowany w układach hydrauliki siłowej do przesyłania płynów roboczych pod wysokim ciśnieniem. Węże hydrauliczne są elementami w systemach, gdzie wymagane są precyzyjne przesyły energii hydraulicznej, stąd też określamy je mianem węży do hydrauliki siłowej.

Gumowe węże hydrauliczne stosowane są w układach hydrauliki siłowej do przenoszenia mocy i sterowania. Podstawowym medium, do którego są przeznaczone, jest olej hydrauliczny. Ze względu na konstrukcję typowe gumowe węże hydrauliczne można podzielić na te z oplotami tekstylnymi oraz oplotami z drutu stalowego. Pracują w zakresie temperatur od -40 do +100°C i ciśnieniach roboczych do 420 bar.

Budowa węża hydraulicznego

Węże hydrauliczne składają się z kilku warstw:

• Warstwa wewnętrzna - odporna na działanie płynu roboczego, najczęściej wykonana z gumy syntetycznej.
• Warstwa wzmacniająca - zapewnia wytrzymałość na wysokie ciśnienia, wykonana z oplotu tekstylnego lub spirali stalowej.
• Powłoka zewnętrzna - chroni wąż przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi, jak ścieranie czy działanie warunków atmosferycznych.

Węże wysokociśnieniowe są przeznaczone do obsługi bardzo wysokich ciśnień. Są one wzmocnione drutem stalowym lub włóknem syntetycznym, aby zapewnić wytrzymałość i elastyczność.

Rodzaje węży ciśnieniowych

Istnieje wiele rodzajów węży ciśnieniowych, które są stosowane w różnych branżach i aplikacjach:

• Węże gumowe - szeroko stosowane w przemyśle, rolnictwie, motoryzacji. Są elastyczne, trwałe i mają dobrą odporność na oleje, paliwa, chemikalia.
• Węże termoplastyczne - wykonane z tworzyw sztucznych o dużej wytrzymałości (nylon, poliuretan, PVC). Są lekkie, elastyczne i charakteryzują się dobrą odpornością chemiczną.
• Węże teflonowe (PTFE) - wykorzystywane w aplikacjach wymagających odporności na wysokie temperatury, chemikalia i odczynniki. Są wyjątkowo gładkie.
• Węże paliwowe - specjalnie zaprojektowane do transportu paliw, olejów i substancji ropopochodnych. Odporne na działanie paliw, olejów, ozonu i warunków atmosferycznych.

Węże hydrauliczne bandażowane posiadają chropowatą, teksturowaną powierzchnię zewnętrzną, która jest często wykorzystywana w warunkach, gdzie wymagana jest zwiększona odporność na uszkodzenia mechaniczne. Struktura bandażowana sprawia, że węże te są mniej podatne na ścieranie oraz otarcia, co czyni je idealnym rozwiązaniem w trudnych warunkach środowiskowych, takich jak budownictwo, rolnictwo oraz przemysł ciężki.

Kolejnym typem są węże gładkie, zwane także smooth cover, które mają równą i gładką powierzchnię zewnętrzną. Tego typu węże charakteryzują się mniejszym oporem podczas przeciągania oraz łatwiejszym czyszczeniem, co sprawia, że są popularne w miejscach, gdzie wąż może być narażony na działanie zanieczyszczeń i potrzebuje częstszego czyszczenia. Gładka powierzchnia również minimalizuje ryzyko gromadzenia się zabrudzeń i jest mniej podatna na osadzanie się kurzu oraz pyłów.

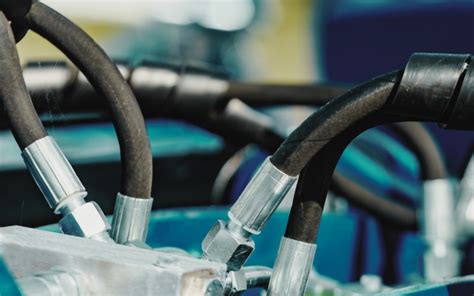

Węże Komatsu

Węże Komatsu to elastyczne przewody stosowane w układach hydraulicznych, paliwowych, chłodniczych i pneumatycznych maszyn budowlanych. Najczęściej stosuje się:

• Węże hydrauliczne z oplotem stalowym do transportu oleju pod wysokim ciśnieniem.
• Węże paliwowe do stabilnego doprowadzania paliwa.
• Węże chłodnicze odprowadzające ciepło z silnika.
• Węże powietrzne, które wspierają układy pneumatyczne i hamulcowe.

Węże Komatsu wykonywane są z gumy technicznej, polimerów lub kompozytów wzmocnionych stalowym lub tekstylnym oplotem. Dzięki temu wytrzymują wysokie ciśnienia, działanie olejów i paliw oraz uszkodzenia mechaniczne. Pęknięcia, nieszczelności, wycieki oleju czy spadki ciśnienia to sygnały, że wąż wymaga natychmiastowej wymiany. Regularna wymiana węży to gwarancja niezawodności całego układu. W ofercie dostępne są zamienniki węży Komatsu pasujące do wielu modeli koparek, spycharek i ładowarek. Produkty charakteryzują się wysoką odpornością na obciążenia i objęte są gwarancją.

Jak dobrać odpowiednie przewody hydrauliczne do maszyn?

Dobór właściwych przewodów hydraulicznych do maszyn zależy od kilku czynników, które warto wziąć pod uwagę, aby zapewnić długotrwałą i bezawaryjną eksploatację układów hydraulicznych:

• Ciśnienie robocze - przewody muszą być dostosowane do ciśnienia panującego w układzie hydraulicznym danej maszyny.
• Rodzaj płynu hydraulicznego - niektóre przewody są bardziej odporne na konkretne rodzaje płynów, co zapewnia ich dłuższą żywotność. Aby prawidłowo dobrać wąż do konkretnego zadania, można posłużyć się tabelą odporności chemicznej materiałów, z jakich wykonane są węże.
• Temperatura pracy - układy hydrauliczne mogą pracować w ekstremalnych warunkach temperaturowych, dlatego przewody powinny być dostosowane do tych warunków.

Odpowiedni dobór węża do ciśnienia roboczego jest kluczowy, aby zapewnić bezpieczeństwo i niezawodność systemu hydraulicznego, minimalizując ryzyko uszkodzeń i przedłużając żywotność instalacji.

Średnica nominalna węża (DN)

Jednym z podstawowych parametrów, na które należy zwrócić uwagę przy wyborze węża, jest jego średnica nominalna, oznaczana symbolem DN (z francuskiego Diamètre Nominal). Średnica nominalna (DN) to umowna wartość określająca średnicę wewnętrzną węża. W praktyce, DN jest często podawane w milimetrach i odpowiada przybliżonej średnicy wewnętrznej węża. Na przykład: DN 6 odpowiada średnicy około 6 mm, DN 12 to około 12 mm.

Warto zauważyć, że węże hydrauliczne są często produkowane zgodnie z określonymi normami, które określają ich wymiary w calach. Jednak w systemie metrycznym, zwłaszcza w Europie, powszechnie stosuje się oznaczenia DN w milimetrach. Dostępne są różnorodne rozmiary, takie jak: wąż hydrauliczny 1/4 cala, wąż hydrauliczny 5/16 cala, 3/8 cala, wąż 1/2 cala, wąż hydrauliczny 3/4 cala oraz wąż hydrauliczny 1 cal. Dzięki tej różnorodności można precyzyjnie dopasować produkt do konkretnych potrzeb technicznych.

Mniejsze średnice, takie jak wąż hydrauliczny DN 06 mm, świetnie sprawdzają się w układach sterowania, sekcjach rozdzielaczy i przy zasilaniu niewielkich siłowników. Średnice pośrednie, np. wąż hydrauliczny DN 10 mm czy wąż hydrauliczny DN 12 mm, to najczęściej stosowane rozwiązania w standardowych instalacjach maszyn mobilnych. Dostępne są również większe średnice, takie jak wąż hydrauliczny DN 16 mm, DN 19 mm i DN 25 mm, przeznaczone do głównych linii roboczych i większych przepływów w cięższych maszynach.

Normy i oznaczenia na wężach hydraulicznych

Wszystkie przewody hydrauliczne, zarówno te przeznaczone do niskiego, średniego, jak i wysokiego ciśnienia, powinny być oznaczone w sposób trwały na zewnętrznej części węża. Najczęściej spotykane oznaczenia to:

• Nazwa producenta/marka węża
• Ciśnienie robocze
• Średnica wewnętrzna węża
• Norma
• Data produkcji (rok, kwartał lub miesiąc)

Każdy wąż hydrauliczny posiada oznaczenia, które dostarczają istotnych informacji na jego temat. Do najważniejszych należą:

• Producent i nazwa handlowa: Informują o wytwórcy oraz konkretnym modelu węża.
• Typ węża i liczba oplotów: Oznaczenia takie jak 1SN, 2SN, 4SP czy 4SH wskazują na konstrukcję węża oraz liczbę warstw wzmacniających. Na przykład, 1SN to wąż z jednym oplotem stalowym, a 4SP to wąż czterooplotowy przeznaczony do wysokich ciśnień.
• Normy wykonania węża: Węże spełniają określone standardy, takie jak EN 853 dla węży jedno- i dwuoplotowych czy EN 857 dla węży o zwiększonej elastyczności. Norma SAE 100R dotyczy specyfikacji technicznych i wymagań dla węży hydraulicznych stosowanych w układach hydrauliki siłowej. Norma SAE 100R dzieli się na różne typy węży, w zależności od ich konstrukcji i specyfikacji technicznych. Przykładowo, SAE 100R4 to węże do niskiego ciśnienia.
• Średnica wewnętrzna (DN): Podawana w milimetrach, np. DN16 oznacza średnicę wewnętrzną 16 mm.

Ciśnienie robocze węży hydraulicznych to maksymalne ciśnienie, przy którym wąż może bezpiecznie pracować przez długi czas. Ciśnienie węży różni się w zależności od jego średnicy i wzmocnienia (ilości oplotów).

Przyczyny zużycia przewodów hydraulicznych i zapobieganie

Podczas eksploatacji maszyn przewody hydrauliczne są narażone na liczne czynniki, które mogą przyspieszać ich zużycie. Należy zwrócić uwagę na kilka najczęściej występujących przyczyn uszkodzeń przewodów:

• Przeciążenie ciśnieniem - przewody, które nie są dostosowane do odpowiedniego ciśnienia, mogą ulec uszkodzeniu lub pęknięciu.
• Zanieczyszczenia w układzie - obecność brudu lub zanieczyszczeń w płynie hydraulicznym może prowadzić do zwiększonego zużycia wnętrza przewodów.
• Uszkodzenia mechaniczne - przewody hydrauliczne do maszyn rolniczych są narażone na uderzenia, przetarcia i inne uszkodzenia wynikające z pracy w trudnym terenie.

Aby uniknąć kosztownych napraw, zaleca się regularną kontrolę stanu przewodów oraz wymianę tych, które noszą ślady zużycia lub uszkodzeń.

Zakup przewodów hydraulicznych: węże na metry i gotowe przewody

Przewody hydrauliczne na metry to rozwiązanie wybierane wszędzie tam, gdzie liczy się elastyczność doboru długości, pełna kontrola nad jakością oraz możliwość precyzyjnego dopasowania węża do konkretnej instalacji. W ofercie dostępne są węże hydrauliczne sprzedawane z metra, przeznaczone do dalszego zakuwania końcówkami zgodnie z wymaganiami danej aplikacji. To standard stosowany w profesjonalnych serwisach hydrauliki siłowej, warsztatach oraz zakładach produkcyjnych. Kupując przewody hydrauliczne na metry, użytkownik otrzymuje dokładnie taką ilość węża, jakiej potrzebuje, bez kompromisów i bez konieczności stosowania zbędnych połączeń.

W ofercie można znaleźć profesjonalne węże hydrauliczne 2SN oraz gotowe przewody hydrauliczne zakuwane na wymiar. Oferowany jest wąż hydrauliczny do oleju z podwójnym oplotem stalowym (typ 2SN), przeznaczony do pracy w układach wysokociśnieniowych w maszynach budowlanych, rolniczych, przemysłowych i transportowych. Dostępne są zarówno same węże hydrauliczne na metry, jak i kompletne przewody hydrauliczne z zakutymi końcówkami.

Węże 2SN zgodne z EN 853 / SAE J517 100R2AT to standard w hydraulice siłowej - sprawdzają się jako wąż do oleju hydraulicznego, wąż do roztworów wodnych oraz wąż do sprężonego powietrza (w odpowiednich zakresach temperatur). W asortymencie znajdują się węże hydrauliczne 2SN w najpopularniejszych rozmiarach.

Węże hydrauliczne 2SN PREMIUM HDR można zamawiać jako: wąż na metry (cięty zgodnie z życzeniem klienta) lub jako gotowy przewód hydrauliczny zakuty na prasie. W ofercie dostępne są przewody z końcówkami: 2x GZ (gwint zewnętrzny), 2x GW (gwint wewnętrzny), a także przewody zakute z jednej strony GW, a z drugiej strony GZ. Zakucie maszynowe na prasie hydraulicznej zapewnia powtarzalną jakość, szczelność i bezpieczeństwo użytkowania. Dobierając wąż hydrauliczny 2SN (DN 06, DN 10, DN 12, DN 16, DN 19 czy DN 25 mm) z odpowiednią konfiguracją końcówek (GW, GZ lub GW/GZ), otrzymujesz kompletny przewód gotowy do montażu, bez konieczności dodatkowego zaciskania na miejscu.
