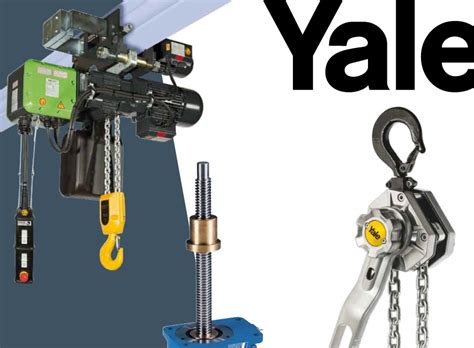

W świecie, w którym liczy się niezawodność, trwałość i bezpieczeństwo pracy, wciągniki ręczne Yale to synonim jakości. Od ponad wieku firma Yale dostarcza rozwiązania do podnoszenia i przemieszczania ładunków, które spełniają najwyższe standardy techniczne. Yale to jedna z najbardziej rozpoznawalnych marek w branży urządzeń dźwignicowych na świecie. Yale specjalizuje się w produkcji wciągników ręcznych, wciągników łańcuchowych, podnośników dźwigniowych oraz innego sprzętu dźwigowego. Wciągniki ręczne Yale są znane z trwałości, niezawodności i precyzji działania.
Wciągarki Linowe Ręczne Yale Pfaff S (S 20 i S 24)
Wciągarka linowa ręczna Yale Pfaff S 20 i S 24 jest funkcjonalnym urządzeniem napędowym, które może być wykorzystywane do podnoszenia, obracania i przemieszczania rozmaitych ładunków na placu budowy. Współpracuje z elementami maszyn takimi jak bębny linowe, siłowniki obrotowe i koła łańcuchowe.
Charakterystyka i Zastosowanie
- Podnośnik linowy ręczny charakteryzuje się przełożeniem 20:1 oraz osią wyjścia ustawioną prostopadle do osi napędowej.
- Jest też wyjątkowo prosty w użytkowaniu, a ze względu na konstrukcję i parametry pracy, może być bez wysiłku obsługiwany przez jedną osobę.
- Podnośnik linowy ręczny jest urządzeniem uniwersalnym.
- Jego prosta konstrukcja oraz szczelna zabudowa wrażliwych elementów mechanizmu sprawiają, że doskonale sprawdzi się podczas pracy wewnątrz i na zewnątrz budynku.
Konstrukcja i Bezpieczeństwo
Dużym atutem urządzenia jest wspomniana wcześniej szczelna obudowa - żeliwna lub wykonana z ciśnieniowo odlewanego aluminium - zamontowana na specjalnym wsporniku. W efekcie podnośnik linowy ręczny jest odporny na zatarcie, co gwarantuje płynną pracę przy stałym oporze korby 11 daN. Reduktor składa się z obrabianego maszynowo koła ślimakowego z brązu fosforowego i hartowanego wałka ślimakowego z łożyskami ze spieków teflonowych.
Łatwość Użytkowania i Transportu
- Ręczny wciągnik linowy Pfaff S może być obsługiwany przez jednego pracownika, nawet jeśli za jego pomocą przemieszcza się spore ciężary.
- Podnośnik linowy ręczny charakteryzuje się też kompaktową konstrukcją, dzięki której jest łatwy i wygodny do transportu oraz montażu w miejscu pracy.
- Jest też bezpieczny w eksploatacji dzięki wyposażeniu w mechanizm samoblokujący.
- Wciągarka Pfaff S jest urządzeniem zaliczanym do transportu bliskiego, jednak jako jedna z nielicznych nie wymaga rejestracji w UDT.
Wciągniki Linowe Ręczne Yale Yaletrack
Wciągnik ręczny linowy Yaletrack - YALE to urządzenia wielofunkcyjne służące do ciągnięcia, opuszczania, podnoszenia lub napinania różnych elementów. Umożliwiają one bezpieczną pracę na długich odcinkach lin, oferując udźwigi od 800,0 kg do 3200,0 kg.
Kluczowe Cechy i Funkcje
Charakteryzuje je solidność wykonania, niezawodna praca i mała waga dzięki lekkiej aluminiowej obudowie. Cechuje je prosta konstrukcja, która nie wymaga konserwacji. Wciągniki posiadają wymienny sworzeń przeciwprzeciążeniowy, który łatwo jest wymienić. Wciągniki ręczne linowe w standardzie posiadają 15-metrową linę z hakiem, z możliwością wykonania dowolnych długości lin oraz ich zakończeń na życzenie.
Dodatkowo, urządzenia te są przenośne i bezpiecznie pracują na dużych odległościach. Obudowa wykonana jest z wysokiej jakości aluminium, co zapewnia niewielką wagę i niezniszczalność. Posiadają dużej powierzchni podwójne uchwyty oraz bezserwisowe ramiona przesuwu, pracujące w jednej linii z liną. Możliwe jest również ich użycie jako transport pasażerski.
Szczegółowe rozwiązania konstrukcyjne i bezpieczeństwa:
- Stabilność: Stabilność Yaletracku zapewnia gładka, duża podpora podłogowa zarówno w poziomej, jak i pionowej pozycji roboczej.
- Ergonomia: Dźwignia podawania liny i dźwignia zwijania na jednym poziomie umożliwiają wąską konstrukcję i gwarantują centryczny przepływ mocy.
- Zabezpieczenie przed przeciążeniem: Zapewnione za pomocą kołka ścinanego w dźwigni posuwu. Trzpienie rezerwowe znajdują się w uchwycie dźwigni ręcznej lub w uchwycie do przenoszenia i można je wymieniać przy pełnym obciążeniu, tj. bez odciążania liny ciągnącej.
- Łatwe wprowadzanie liny: Proste uruchomienie dźwigni otwierającej szczęki umożliwia łatwe wprowadzenie liny.
- Specjalistyczna lina stalowa: Wykorzystywana jest specjalna lina stalowa z rdzeniem stalowym i 6 splotkami - z których jedna jest kolorowa - zaciśnięta na jednym końcu z hakiem zabezpieczającym i zwężana na drugim, co ułatwia wkładanie liny.
- Ochrona liny: Odporne na zużycie, równoległe pary szczęk zaciskowych o dużej powierzchni chronią linę ciągnącą nawet przy równomiernym obciążeniu powierzchniowym.
Dane Techniczne Yale Yaletrack
Każda wciągarka Yaletrack jest fabrycznie testowana na przeciążenia. Urządzenia są dostarczane z certyfikatem kontroli z numerem seryjnym urządzenia oraz instrukcją obsługi zawierającą deklarację producenta.
Tabela udźwigów i wymagań siłowych:
| Typ | Nr katalogowy | Udźwig (kg) | Wymagana siła (daN) | Długość dźwigni (mm) | Średnica liny (mm) | Masa*) (kg) |
|---|---|---|---|---|---|---|
| Y 08 | 1303.051811 | 800,0 | 24,0 | 800 | 8,4 | 7,0 |
| Y 16 | 1303.051828 | 1600,0 | 30,0 | 790,0/1190,0 | 11,5 | 14,0 |
| Y 32 | 1303.078870 | 3200,0 | 50,0 | 790,0/1190,0 | 16,0 | 21,0 |
*)bez liny
Tabela wymiarów:
| Typ/Wymiary | L (mm) | H (mm) | H1 (mm) | B (mm) | B1 (mm) |
|---|---|---|---|---|---|
| Y 08 | 430,0 | 168,0 | 240,0 | 60,0 | - |
| Y 16 | 545,0 | 190,0 | 270,0 | 72,0 | 97,0 |
| Y 32 | 680,0 | 230,0 | 330,0 | 91,0 | 110,0 |
Wyposażenie Dodatkowe Yaletrack:
- pojemnik blaszany,
- dodatkowe cięgno,
- bęben do nawijania liny,
- zakończenie hakiem z zabezpieczeniem.
Dlaczego Warto Wybrać Ręczne Wciągniki Linowe Yale?
- Korpusy wciągników są wykonane z wysokogatunkowej stali, odpornej na uszkodzenia mechaniczne.
- Wszystkie urządzenia spełniają surowe normy europejskie.
- Wciągniki ręczne Yale to inwestycja w niezawodność i bezpieczeństwo.
- Yale to marka, której można zaufać. Jeśli zależy Ci na trwałości, bezpieczeństwie i profesjonalnym wsparciu, wybór ręcznego wciągnika Yale to doskonała decyzja.
