Wentylator Chłodnicy w Ciągniku Rolniczym: Budowa, Rodzaje i Działanie

Wentylator chłodnicy pełni bardzo istotną funkcję w procesie schładzania silnika, odgrywając kluczową rolę w utrzymaniu optymalnej temperatury jednostki napędowej w ciągnikach rolniczych. Zapobiega jego przegrzaniu, co jest niezwykle ważne, zwłaszcza w warunkach intensywnej pracy polowej lub na biegu jałowym. Niesprawność tego elementu może prowadzić do przegrzania silnika, uszkodzenia uszczelki pod głowicą, a nawet zatarcia jednostki napędowej. Wentylator wspomaga chłodnicę w sytuacji, kiedy nie jest ona w stanie samodzielnie poradzić sobie z ilością ciepła generowanego przez jednostkę napędową.

Zasada Działania Wentylatora Chłodnicy

Wentylator chłodnicy działa automatycznie, włączając się w momencie, gdy temperatura płynu chłodzącego osiąga krytyczny poziom. Jego głównym zadaniem jest wymuszanie przepływu powietrza przez żebra chłodnicy, co wspomaga odprowadzanie ciepła z płynu chłodzącego i utrzymuje optymalną temperaturę pracy silnika. Najczęściej włącza się na postoju, kiedy temperatura płynu chłodniczego na biegu jałowym wzrasta (np. w upalne dni) lub po zakończeniu jazdy i zgaszeniu pojazdu. Po odpowiednim ostudzeniu płynu chłodniczego urządzenie się wyłącza.

W większości pojazdów wentylator chłodnicy uruchamia się, gdy temperatura silnika osiągnie poziom około 90 stopni Celsjusza. Zdarzają się jednak modele, w których włącza się dopiero przy temperaturze o dziesięć stopni wyższej. Uruchomienie pracy wentylatora następuje także wtedy, gdy włączymy klimatyzację (jeśli ciągnik jest w nią wyposażony).

Rodzaje Wentylatorów Chłodnicy

W ciągnikach rolniczych, podobnie jak w innych pojazdach, można spotkać różne typy wentylatorów chłodnicy, które pełnią podobne, ale nieco różniące się funkcje.

Typy Wentylatorów pod względem położenia

• Pchający (pusher) - montowany przed chłodnicą, gdzie powietrze kierowane jest w kierunku tzw. żeberek chłodnicy. Świeże powietrze wpada przez kratkę, a następnie jest przepychane przez rdzeń chłodnicy i wypychane z tyłu chłodnicy.
• Ciągnący (puller) - montowany za chłodnicą. W tym przypadku strumień powietrza kierowany jest w stronę jednostki napędowej, zasysając powietrze przez chłodnicę.

Typy Wentylatorów pod względem napędu

Choć wentylator chłodnicy wydaje się prostym urządzeniem, wyróżniamy jego następujące rodzaje napędu:

• Wentylator o napędzie elektrycznym - zostaje wprawiony w ruch poprzez silnik elektryczny i jednocześnie jego praca jest niezależna od pracy jednostki napędowej. Za poprawne działanie odpowiada czujnik umieszczony np. w chłodnicy. Jest on sterowany czujnikiem temperatury, który monitoruje poziom ciepła w płynie chłodzącym. Gdy temperatura przekracza określony próg, na przykład 93°C, czujnik zamyka obwód, co uruchamia silnik wentylatora. Wentylatory elektryczne są popularne w nowoczesnych pojazdach ze względu na ich efektywność energetyczną. Działają tylko wtedy, gdy jest to konieczne, co pozwala na oszczędność paliwa i zmniejszenie obciążenia silnika. Po osiągnięciu odpowiedniej temperatury wentylator automatycznie się wyłącza.
• Wentylator o napędzie mechanicznym (wiskozowy) - oznacza to, że wentylator napędzany jest paskiem osprzętu i zamontowany np. na napędzie od pompy wody lub na kole pasowym. W tym typie napędu stosuje się sprzęgło wiskotyczne, które zaczyna działać w momencie zwiększania temperatury, co wprawia w ruch łopatki wentylatora (tzw. śmigło). Sprzęgło wiskotyczne reguluje ich działanie, angażując wentylator tylko wtedy, gdy temperatura płynu chłodzącego osiąga określony poziom, co pozwala na oszczędność energii. Spotykane jest także rozwiązanie, w którym śmigło zamontowane jest na wale napędowym silnika hydraulicznego, często w pojazdach z hydraulicznym wspomaganiem kierownicy.

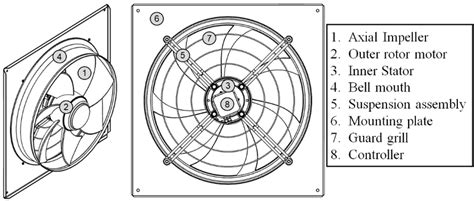

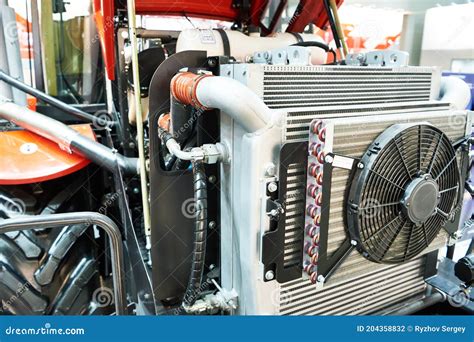

Elementy Konstrukcyjne Wentylatora Chłodnicy

Kluczowe elementy wentylatora chłodnicy to:

• Łopaty wentylatora: To one odpowiadają za rzeczywiste przemieszczanie powietrza. Kształt, liczba, kąt nachylenia i materiał wykonania łopat mają decydujący wpływ na wydajność wentylatora (przepływ powietrza) oraz generowany hałas. Nowoczesne łopaty są często projektowane z wykorzystaniem zaawansowanych technik aerodynamiki. Łopaty są najczęściej wykonane z wytrzymałych tworzyw sztucznych, odpornych na wysokie temperatury i uszkodzenia mechaniczne.
• Silnik elektryczny: W przypadku wentylatorów elektrycznych, sercem układu jest silnik elektryczny. Jego moc, trwałość i odporność na warunki pracy (wilgoć, wysoka temperatura) są kluczowe. Muszą być przystosowane do pracy w trudnym środowisku komory silnika i do długotrwałej eksploatacji.
• Osłony i ramki (shrouds): Pełnią podwójną funkcję: zapewniają bezpieczeństwo, chroniąc przed kontaktem z obracającymi się łopatami, oraz kierują przepływ powietrza, zapewniając jego maksymalne i równomierne przechodzenie przez powierzchnię chłodnicy.
• Czujniki i moduły sterujące: W nowoczesnych systemach wentylatory nie działają w sposób ciągły. Ich pracą sterują czujniki temperatury (np. płynu chłodzącego, powietrza w klimatyzacji) oraz moduły sterujące. Elementy te odpowiadają za precyzyjne włączanie i wyłączanie wentylatora, a także za regulację jego prędkości obrotowej w zależności od aktualnego zapotrzebowania.

Sterowanie Wentylatorem Chłodnicy

W zależności od konstrukcji pojazdu, wentylator może być sterowany:

• Mechanicznie (sprzęgło wiskotyczne - coraz rzadziej stosowane).
• Elektromechanicznie - poprzez czujnik temperatury i przekaźnik.
• Elektronicznie - za pomocą sygnałów z modułu ECM/PCM, często z modulacją PWM.

W nowoczesnych pojazdach sterowanie odbywa się dynamicznie, w oparciu o dane z wielu czujników (temperatura cieczy, obciążenie silnika, prędkość pojazdu, włączona klimatyzacja). Wentylator chłodzący silnik jest sterowany temperaturą i działa tylko w razie potrzeby. Wszystkie silniki mają preferowaną temperaturę roboczą, która wymaga okresu nagrzewania, aby działała ze szczytową wydajnością. Wentylatory chłodnicy są bardzo wydajne i są w stanie zapewnić natychmiastowe rezultaty, jeśli są prawidłowo podłączone.

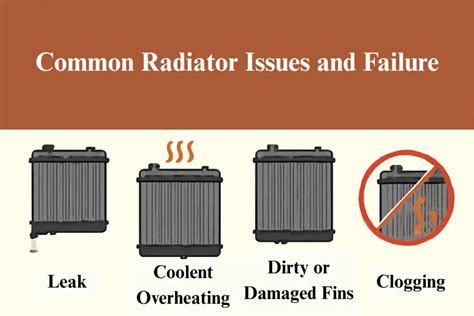

Objawy i Przyczyny Awarii Wentylatora Chłodnicy

Możemy wyszczególnić kilka różnych objawów uszkodzonego wentylatora chłodnicy:

• Głośna praca wentylatora - może wskazywać na zużycie łożysk lub inne mechaniczne uszkodzenia.
• Zbyt częste uruchamianie wentylatora, kiedy silnik jest zimny - najczęściej jest to wynikiem uszkodzenia czujnika temperatury płynu chłodniczego.
• Niewłączający się wentylator w sytuacjach, kiedy jego uruchomienie powinno być kwestią oczywistą (np. wysoka temperatura płynu chłodzącego) - może prowadzić do przegrzewania silnika.
• Ciągła praca wentylatora - powoduje niedogrzanie płynu chłodniczego, co w konsekwencji przekłada się na przyspieszone zużycie jednostki napędowej.
• Nieregularna praca wentylatora.

Najczęściej awarie wentylatora chłodnicy związane są z usterkami jego poszczególnych elementów. Należą do nich:

• Zatarte łożysko wentylatora.
• Spalony silnik elektryczny, który napędza wentylator.
• Uszkodzone łopatki.
• Uszkodzone sprzęgło wentylatora (w przypadku wentylatorów mechanicznych).
• Uszkodzona instalacja elektryczna, przekaźniki, bezpieczniki, termowłącznik lub moduł wentylatora.
• Zbyt niska ilość płynu chłodniczego, co powoduje wytworzenie się powietrza w układzie (czujnik temperatury nie jest wtedy w stanie poprawnie odczytywać danych dotyczących temperatury płynu).

Błędy w sterowniku silnika (DTC) związane z obwodem wentylatora również mogą sygnalizować problem.

Diagnostyka i Konserwacja

Diagnostyka wentylatora powinna obejmować pomiar napięcia zasilania, kontrolę sygnału PWM oraz testy aktywacyjne przez interfejs diagnostyczny. Aby zapewnić prawidłowe działanie wentylatora chłodnicy i uniknąć awarii, ważne jest regularne przeprowadzanie kilku prostych czynności konserwacyjnych:

1. Kontrola poziomu płynu chłodzącego: Należy regularnie sprawdzać poziom płynu chłodzącego, aby upewnić się, że wentylator ma odpowiednie warunki do pracy. Niski poziom płynu może prowadzić do przegrzewania silnika, co z kolei może uszkodzić wentylator.
2. Czyszczenie chłodnicy i wentylatora: Zanieczyszczenia takie jak kurz, liście, owady czy błoto mogą osadzać się na łopatach wentylatora i żeberkach chłodnicy, ograniczając przepływ powietrza i zmniejszając efektywność chłodzenia. Regularne czyszczenie jest kluczowe.
3. Monitorowanie czujników temperatury: Warto również monitorować działanie czujników temperatury, które sterują wentylatorem, aby upewnić się, że działają poprawnie.

Wczesne rozpoznanie objawów problemów z wentylatorem może uratować silnik przed poważnym uszkodzeniem.

Wymiana Wentylatora Chłodnicy

Wentylatory chłodnicy są bez problemu dostępne na rynku. Ceny różnią się w zależności od modelu ciągnika. Wymiana wentylatora lub jego elementów, choć wydaje się skomplikowana, jest często możliwa do przeprowadzenia samodzielnie, jeśli posiada się podstawowe narzędzia i wiedzę techniczną. Przed przystąpieniem do pracy należy bezwzględnie odłączyć akumulator, aby uniknąć przypadkowego uruchomienia wentylatora. Upewnij się, że silnik jest zimny i przygotuj niezbędne narzędzia. Lokalizacja wentylatora może różnić się w zależności od modelu pojazdu (zazwyczaj za chłodnicą lub przed nią).

Nowoczesne Rozwiązania

W miarę jak technologia motoryzacyjna się rozwija, wentylatory chłodnicy również stają się coraz bardziej zaawansowane. Nowoczesne systemy zarządzania temperaturą wykorzystują sztuczną inteligencję i algorytmy uczenia maszynowego, aby optymalizować działanie wentylatorów w czasie rzeczywistym. Co więcej, czujniki zdalnego monitorowania mogą dostarczać kierowcom informacji o stanie wentylatora i systemu chłodzenia. Dzięki aplikacjom mobilnym, użytkownicy mogą na bieżąco śledzić temperaturę silnika i otrzymywać powiadomienia o potencjalnych problemach, co pozwala na szybką reakcję i uniknięcie poważniejszych usterek.
