Wibracje w ciągnikach rolniczych: przyczyny, skutki i rozwiązania

Wibracje w ciągnikach rolniczych to powszechny problem, który może mieć wiele źródeł, od drobnych niedopasowań po poważne awarie mechaniczne. Mogą one występować zarówno na biegu jałowym, jak i podczas jazdy, przy niskich oraz wysokich obrotach, znacząco wpływając na komfort pracy operatora i żywotność maszyny. Rozpoznanie przyczyn i zastosowanie odpowiednich rozwiązań jest kluczowe dla prawidłowego funkcjonowania ciągnika.

Przyczyny wibracji silnika

Problemy z wałem korbowym i układem korbowo-tłokowym

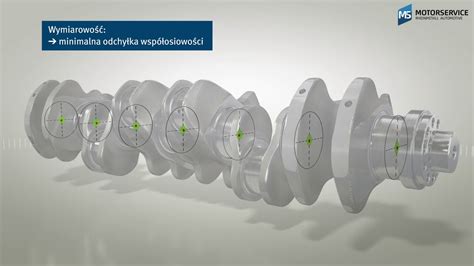

Jedną z najczęstszych przyczyn drgań silnika jest niewyważenie wału korbowego. Nawet po szlifowaniu wału, konieczne jest jego ponowne wyważenie. Zaniedbanie tego etapu może prowadzić do silnych wibracji, co potwierdzają przypadki, gdzie do przeciwwagi wału trzeba było dospawać dodatkowy kawałek metalu, aby osiągnąć prawidłowe wyważenie. Można zamontować nowy wał i panewki bez osiowania, jednak podczas montażu należy zwracać uwagę, czy nic się nie zacina.

Innymi przyczynami drgań mogą być:

• Tłoki w nieodpowiedniej grupie wagowej - różnice w masie tłoków mogą zakłócać równowagę dynamiczną silnika.
• Różnica w wadze korbowodów - podobnie jak w przypadku tłoków, waga korbowodów ma kluczowe znaczenie. Zdarzały się przypadki, gdzie w silniku C325 jeden korbowód był nominalny, a drugi po pierwszym szlifie, co prowadziło do problemów.
• Niewłaściwy dobór elementów - fabrycznie przeciwwagi na wale są dopierane z uwzględnieniem masy całego zespołu: tłoka, panewki, korbowodu, sworznia i pierścieni. Przy seryjnej produkcji nie ma problemu z odpowiednim doborem, jednak podczas naprawy z użyciem części zamiennych, należy zwrócić uwagę na ich zgodność.

W jednym z opisanych przypadków, po rozłożeniu silnika okazało się, że jeden korbowód był od C330, a drugi jakiś nadwymiarowy, co jednoznacznie wskazywało na problem z masą.

Problemy z układem rozrządu i zasilania

Nieprawidłowości w tych układach również mogą powodować wibracje:

• Przestawiony wałek wyrównoważający - jeśli ktoś rozbierał rozrząd, mógł przestawić wałek, mimo że na kołach są oznaczenia (literki), które ułatwiają prawidłowy montaż.
• Niewłaściwie ustawiona lub uszkodzona pompa wtryskowa - może prowadzić do nieprawidłowego momentu zapłonu lub różnic w dawce paliwa.
• Zapieczona końcówka wtryskiwacza - powoduje, że zapłon nie następuje w odpowiednim momencie, co zaburza równomierną pracę silnika.
• Niewłaściwy montaż tłoków - w dyskusji dotyczącej ciągnika Władimirec T25A2, użytkownicy wskazywali, że wibracje mogą być spowodowane błędnym montażem tłoków.
• Luźne koło zamachowe - również może być przyczyną drgań.
• Wymiana tłoków na inne modele - stare tłoki miały 4 pierścienie, a nowe mają ich 5, co może wpływać na działanie silnika i wywoływać wibracje, jeśli nie zostaną odpowiednio dopasowane.

Rola i problemy z kołem pasowym

Co to jest koło pasowe i jego rodzaje

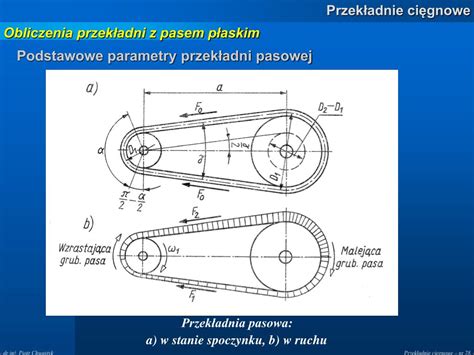

Koło pasowe to kluczowy element przekładni pasowych, który przenosi ruch obrotowy między wałami urządzeń. W maszynach rolniczych odpowiada za napędzanie podzespołów takich jak pompy czy alternatory. Dodatkowo, jego zadaniem jest tłumienie naprężeń i wibracji wynikających z pracy silnika. Koło pasowe składa się z wieńca i piasty. Wyróżnia się trzy główne typy:

• Koła płaskie - stosowane w prostych układach, nie wymagających dużych prędkości ani mocy. Są łatwe w montażu, ale mają ograniczoną wydajność.
• Koła zębate - precyzyjnie przenoszą ruch i umożliwiają osiąganie wysokich prędkości obrotowych.
• Koła klinowe - najbardziej wszechstronne, łączące zalety kół płaskich i zębatych, zapewniające dużą moc przenoszenia i stabilną pracę.

Oprócz tego, koła pasowe dzieli się na:

• Klasyczne koło pasowe - posiada gumową lub elastomerową wkładkę, której zadaniem jest wchłanianie drgań wału korbowego.
• Koło pasowe z tłumikiem drgań skrętnych (TVDC) - zbudowane jest z wyważarki harmonicznej i izolatora drgań, które pochłaniają i izolują wibracje powstające w pomocniczym napędzie pasowym.

Objawy zużytego koła pasowego

Uszkodzone koło pasowe może objawiać się na wiele sposobów:

• Wibrujący silnik - to pierwszy i najbardziej wyraźny symptom, odczuwalny podczas prowadzenia pojazdu.
• Nieodpowiednia praca rozrządu - zerwane lub osłabione połączenie między elementami metalowymi a gumowym pierścieniem może prowadzić do przesunięcia znaczników rozrządu. Niewspółosiowość znaków można łatwo zauważyć stroboskopem.
• Uszkodzony alternator - koło pasowe dostarcza energię do alternatora; jego awaria uniemożliwia produkcję prądu.
• Nieregularna praca na biegu jałowym - zbyt duży ruch w części tłumiącej koła pasowego powoduje nieregularną pracę silnika na biegu jałowym.
• Skręcanie się pasów i zdarte krawędzie paska - wyraźne objawy uszkodzenia.
• Wyraźny pisk - piskliwy dźwięk podczas obrotu, którego nie można wyeliminować regulacją napięcia paska.
• Za duży ruch napinacza - wibracje przenoszone na napinacz, powodujące jego "trzepotanie".
• Inne objawy - zwiększenie temperatury kół, stukanie, metaliczne odgłosy ze skrzyni biegów, uszkodzenia jej elementów (np. kół zębatych) oraz innych podzespołów silnika na skutek ciągłych wibracji.

Przyczyny awarii koła pasowego

Najczęściej spotykane przyczyny uszkodzeń koła pasowego to:

• Ciepło - wibracje przekształcane w ciepło przez elementy elastomerowe tłumika, co prowadzi do wzrostu temperatury elastomeru i ponownego procesu wulkanizacji. Zbyt duże wibracje mogą być efektem nieudanego wtrysku.
• Drgania, zanieczyszczenia i wilgoć - koło pasowe ma niwelować drgania, ale samo może ulec uszkodzeniom mechanicznym (wyszczerbienia, nierówności). Wilgoć i zanieczyszczenia powodują rdzewienie.
• Wycieki płynów eksploatacyjnych - olej i inne płyny z nieszczelnej uszczelki wału korbowego mogą zanieczyścić gumowe lub elastomerowe podzespoły tłumika, prowadząc do jego uszkodzenia.
• Pękanie pierścieni bezwładnościowych - może doprowadzić do oddzielenia pierścienia od zespołu tłumika i zniszczenia kolejnych elementów, np. chłodnicy.
• Nieodpowiedni pas - zbyt ciasny pas obciąża elementy napędu i tłumik harmoniczny, zwiększając obciążenie i dostarczając więcej energii cieplnej, co może doprowadzić do stopienia elastomeru.
• Nieodpowiedni montaż - montaż tłumika młotkiem lub ponowne użycie śrub do dociśnięcia tłumika do wału korbowego może zniszczyć wewnętrzne podzespoły.
• Nieodpowiedni demontaż - niewłaściwe narzędzia lub naciskanie na zewnętrzny pierścień młotkiem podczas demontażu mogą uszkodzić koło pasowe.

W przypadku wystąpienia powyższych objawów, zalecana jest wymiana koła pasowego. Specjalistyczne firmy, takie jak Exparto, oferują kompleksowe rozwiązania w zakresie części zamiennych i hydrauliki dla maszyn rolniczych, projektując, produkując i dostarczając zamienniki.

Problemy z oponami jako źródło wibracji

Wibracje od ogumienia rolniczego

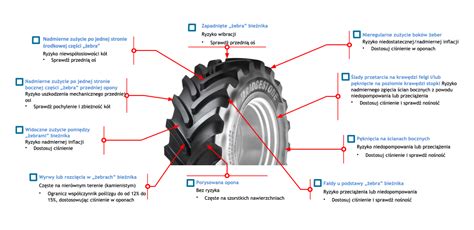

Wibracje w maszynach rolniczych mogą również mieć źródło w oponach. Naturalne drgania związane z kształtem klocków bieżnika są zazwyczaj nieznaczne, jednak w pewnych warunkach mogą stać się problematyczne i odczuwalne w kabinie. Ogumienie rolnicze ma znacznie mocniej wyrzeźbioną powierzchnię niż opony innych kategorii.

Przyczyny wibracji związanych z oponami

• Wzmocnienie rezonansowe - kiedy rytm drgań opony i drgań naturalnych układu napędowego jest taki sam, dochodzi do wzmocnienia, które może generować rezonans i przyspieszać częstotliwość wibracji.
• Wada konstrukcyjna opony (jajowatość) - opona może posiadać wadę konstrukcyjną objawiającą się lekko owalnym kształtem. Jajowatość fabrycznie nowej opony wynosi zazwyczaj około 2 mm. Niekiedy taka wada może być skorygowana na specjalnym urządzeniu do pomiaru i korekty kształtu ogumienia. Opony wysokiej jakości, takie jak FIRESTONE, są poddawane rygorystycznym kontrolom i produkowane z trwałych materiałów, co minimalizuje ryzyko takich wad.
• Deformacja felgi - niektóre rodzaje felg, zwłaszcza te ze spawaną podstawą obręczy, mogą mieć lekko owalny kształt, co powoduje wibracje podczas jazdy. Sprzedawcy opon dysponują narzędziami do pomiaru punktu szczytowego i bazowego felgi, co pozwala określić stopień deformacji. W przypadku felg składających się z kilku elementów, należy sprawdzić centrowanie ich połączeń.
• Nieprawidłowy montaż opon - opony, które nie są poprawnie zamontowane (np. niewystarczająco nasmarowana stopka, która nie weszła całkowicie w obręcz) mogą powodować drgania. Podczas demontażu należy sprawdzić stopkę opony pod kątem uszkodzeń lub deformacji.
• Wadliwe ustawienie kół - wada rozstawu kół może powodować drgania, które narastają wraz z przyspieszeniem. Codzienna praca naraża koła ciągnika na wiele obciążeń, takich jak koleiny, nierówności terenu i nadmierny moment obrotowy.

Rozwiązania problemów z oponami

• Sprawdzenie koncentryczności - aby stwierdzić wadę fabryczną opony, należy zlecić sprawdzenie koncentryczności specjaliście z odpowiednim sprzętem.
• Centrowanie - w przypadku wystąpienia nieprawidłowości, należy poluzować śruby i dostosować centrowanie.
• Pomiar kształtu opony i felgi - sprzedawcy opon mają narzędzia do pomiaru promienia koła i owalności.
• Profesjonalny montaż i demontaż - stosowanie prawidłowych procedur i smarowania podczas montażu, a także ostrożny demontaż, aby nie uszkodzić stopki opony.

Skutki długotrwałych wibracji dla zdrowia operatora

Drgania w środowisku pracy rolniczej, pochodzące głównie z ciągników rolniczych, pilarek łańcuchowych i wiertarek, mogą prowadzić do poważnych konsekwencji zdrowotnych. Skutkiem narażenia człowieka na długotrwałe oddziaływanie drgań o różnych częstotliwościach jest zespół wibracyjny.

Wpływ drgań na organizm

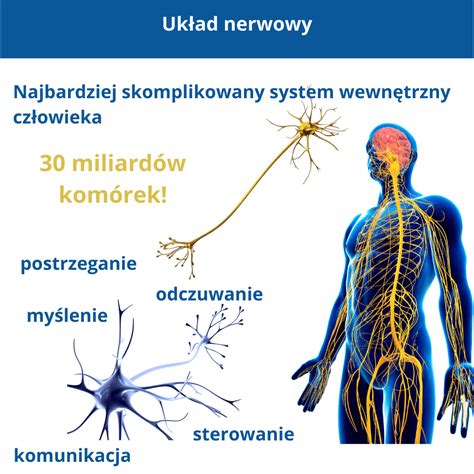

Drgania oddziałują na człowieka miejscowo (np. poprzez dłonie lub ręce), ale mogą również przenosić się na podłoże i oddziaływać na cały organizm. Najbardziej wrażliwe na drgania są układ nerwowy i krwionośny. Mogą one prowadzić do:

• Napadowych zaburzeń przepływu krwi w palcach rąk (postać naczyniowo-nerwowa zespołu wibracyjnego).
• Nieodwracalnych zmian w kościach i stawach (szczególnie drgania o częstotliwości 20-40 Hz).
• Uszkodzenia struktury mięśni, ścięgien i więzadeł.

Zapobieganie i ochrona

Aby zminimalizować negatywne skutki wibracji, zaleca się:

• Przyjmowanie odpowiedniej pozycji ciała podczas pracy.
• Unikanie stale powtarzających się ruchów.
• Unikanie zaciskania dłoni na narzędziu pracy z dużą siłą.
• Regularne, kilkuminutowe przerwy w pracy, zwłaszcza przy częstych wibracjach.
• Stosowanie rękawic antywibracyjnych, które najlepiej tłumią drgania o dużych częstotliwościach.
• Postęp techniczny i rozwój maszyn konstruowanych w taki sposób, by ograniczyć przenoszenie drgań na operatora.
