Automatyczne wiertnice samobieżne: Przegląd i zastosowania

Wiertnice automatyczne samobieżne to zaawansowane urządzenia inżynieryjne, zaprojektowane do efektywnego i precyzyjnego wykonywania różnego rodzaju odwiertów w gruncie. Ich mobilność i autonomiczność sprawiają, że są niezastąpione w wielu sektorach, od budownictwa i geotechniki po instalacje infrastrukturalne.

Rodzaje wiertnic samobieżnych i ich zastosowania

Rynek oferuje szeroką gamę wiertnic samobieżnych, różniących się konstrukcją, przeznaczeniem i możliwościami. Poniżej przedstawiamy wybrane typy i modele, które wyróżniają się swoją funkcjonalnością i wydajnością.

Wiertnice samochodowe

Jednym z typowych przykładów jest wiertnica samochodowa H25SI, zamontowana na podwoziu samochodu IVECO Daily 4x4 55S18W. Służy ona do wykonywania pionowych robót wiertniczych następującymi metodami:

• wiercenie obrotowe ślimakiem ciągłym,
• wiercenie obrotowe ślimakiem ciągłym z jednoczesnym rurowaniem wykonywanego otworu,
• wiercenie udarowe narzędziami udarowymi (szlamówkami) z wykorzystaniem mechanizmu szarpakowego oraz wciągarki hydraulicznej z jednoczesnym rurowaniem wykonywanego otworu,
• wiercenie płuczkowe z prawym obiegiem płuczki wiertniczej.

Napęd główny pomp hydraulicznych wiertnicy może pochodzić z oddzielnego agregatu hydraulicznego z silnikiem spalinowym, zamontowanym za kabiną samochodu, lub z silnika samochodu IVECO za pośrednictwem dwóch przystawek odbioru mocy. Wiertnica może być skompletowana według indywidualnych potrzeb użytkownika maszyny.

Dane techniczne H25SI

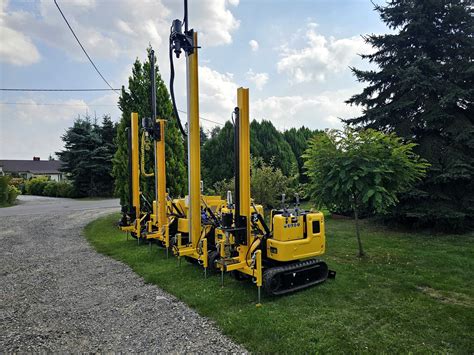

Wiertnice gąsienicowe

Wiertnica GTB 2000 to w pełni hydrauliczne, samobieżne urządzenie na stalowej ramie. Przeznaczona jest do wierceń obrotowych, wierceń szlamówką, wierceń płuczkowych, wierceń z użyciem hydraulicznego młota udarowego (RKS) oraz do sondowań dynamicznych DPL-DPSH (SPT).

Standardowe wyposażenie obejmuje:

• Gumowe gąsienice Hinowa 20G, o długości 1740 mm i szerokości łańcucha 250 mm.
• Cztery nogi hydrauliczne z rozkładanymi podstawami: dwie w przedniej części (z możliwością przesuwania w poziomie) i dwie w tylnej części ramy, z możliwością uniesienia.
• Maszt z zaciskiem hydraulicznym do unoszenia rur wiertniczych, z bocznymi prowadnicami rolkowymi, mocowany i zabezpieczany wzmocnionymi śrubami bocznymi. Maszt posiada możliwość pochylania przy pomocy siłownika hydraulicznego, regulowaną wysokość oraz napinacz łańcucha. Posuw roboczy wynosi 3,45 m.
• System napędowy łańcuchowy, wzmocniony (dwa silniki hydrauliczne), z łańcuchem rolkowym typu Triplex, o udźwigu maksymalnym 30 kN i nacisku zależnym od wagi wiertnicy.

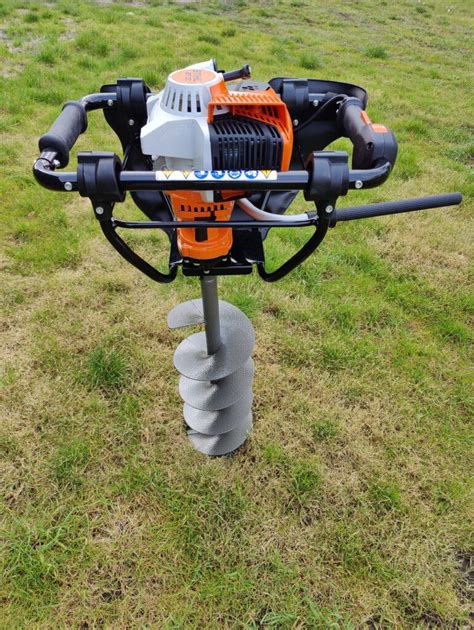

Spalinowe wiertnice i otwornice do ziemi

Spalinowe wiertnice do ziemi Blue Bird są przeznaczone do przygotowania otworów pod palowanie, zalesianie, sadzenie drzew owocowych oraz budowanie ogrodzeń. Świrdry do ziemi są niezbędne w gospodarstwach rolnych, sadowniczych, szkółkach, leśnictwie, a także na placach budowy.

Innym rozwiązaniem jest wibracyjna otwornica do ziemi od Blue Bird Industries Italy. Jej jednostką napędową jest dwusuwowy silnik spalinowy, pracujący na mieszance 1:50, skonstruowany i wyprodukowany we Włoszech. Głowica robocza to innowacyjne rozwiązanie inżynierów Blue Birda - głowica w kształcie prostopadłościanu o wymiarach 77x77x90 cm wykonuje czysty otwór. Otwornica do gleby znajduje zastosowanie w pracach budowlanych, konstrukcyjnych oraz w gospodarstwach rolnych.

Wiertnice do horyzontalnych przewiertów sterowanych (HDD)

Horyzontalne przewierty sterowane (HDD) to nowoczesny kierunek w bezwykopowej budowie infrastruktury podziemnej. Wiertnice HDD charakteryzują się dużą mocą, precyzją i wydajnością, będąc niezawodnymi i ekonomicznymi rozwiązaniami do instalacji sieci i rurociągów.

Modele Vermeer S3

Wiertnica D10x15 S3 oferuje większą moc i wydajność niż jej poprzedniczka, model D9x13 S3. To niezawodne i ekonomiczne rozwiązanie do małych instalacji serwisowych, stworzone, aby zwiększyć produktywność, umożliwiając szybsze przechodzenie od jednego zadania do drugiego.

Kolejny model generacji wiertnic S3 - D20x22 S3 - charakteryzuje się większą mocą, zwiększoną prędkością, wszechstronnością i precyzyjną kontrolą. Korzystny stosunek możliwości do ceny D20x22 S3 zapewnia znaczny wzrost mocy i prędkości w porównaniu zarówno do konkurentów, jak i do swojego poprzednika - D16x20 Series II.

Wiertnica horyzontalna Vermeer D24G4 to solidna, nowoczesna maszyna przeznaczona do realizacji przewiertów w zróżnicowanych warunkach gruntowych. Urządzenie zapewnia siłę pchania i ciągnięcia na poziomie 24 700 lbs (110 kN), co przekłada się na wyjątkową skuteczność w pracy z długimi i wymagającymi odcinkami. Sercem maszyny jest silnik CAT® C3.6 o mocy 100 KM (74 kW), spełniający aktualne normy emisji spalin Tier 4 Final / Stage V, co czyni urządzenie przyjaznym dla środowiska i ekonomicznym w eksploatacji. Maszyna wyposażona została w automatyczny system załadunku żerdzi (Automated Rod Exchange), standardowy zestaw systemów bezpieczeństwa, oświetlenie robocze oraz układ kotwiczenia.

Wiertnica horyzontalna Vermeer D23x30 DR seria3 to zupełnie nowe urządzenie w gamie wiertnic Vermeer’a z możliwością wiercenia w skale. Szybkość działania, prostota oraz niski poziom hałasu to parametry, które stały się wyznacznikami całej gamy wiertnic Vermeer S3. Maszyna dysponuje siłą ciągu i pchania rzędu 10 880 kg oraz momentem osiągającym ponad 4000 Nm. Na pokładzie znalazło się również miejsce dla pompy płuczkowej o wydajności maksymalnej 132 l/min. Maszyna ta, wyposażona w 100-konny silnik Deutz’a spełniający normę Tier IV Final Stage V, emituje hałas na poziomie uszu operatora nieprzekraczający wartość 80 dB(A). Całość została opakowana w zgrabne osłony umożliwiające nieograniczony dostęp do każdego elementu maszyny oraz wagę nieprzekraczającą 7,5 tony bez kabiny. W opcji z kabiną waga urządzenia to niecałe 8 ton.

Wiertnica horyzontalna Vermeer D24x40 Seria 3 doskonale sprawdza się we wszystkich zastosowaniach wiertniczych, nawet na najbardziej wymagającym placu budowy. Jednostka zasilana jest silnikiem wysokoprężnym o mocy 125 KM. Model silnika 4045 jest dostarczany przez renomowanego amerykańskiego producenta - John Deere. Spełnia normy emisji spalin Tier IV Final (EU Stage V). Dzięki wydajnej jednostce napędowej, wiertnica uzyskuje 5695 Nm momentu obrotowego wrzeciona i prawie 13 ton siły ciągu i pchania. Wysoki moment obrotowy i siła ciągu maszyny wspomagana jest przez wbudowaną pompę płuczkową o wydajności maksymalnej 189 l/min.

Następca uznanej i cenionej wiertnicy D36x50 seria II, Vermeer D40x55 S3, to najlepsza wiertnica w swojej klasie. Uzyskiwana siła pchania/ciągnięcia o wartości 40 000 lb (177,9 kN) i moment obrotowy 5500 ft-lb (7457 Nm) stanowi wzrost możliwości wiertnicy o 10% w stosunku do swojej poprzedniczki. Maksymalizacja wydajności maszyny nastąpiła przy zastosowaniu jednostki napędowej, jaką stanowi silnik John Deere 4045HF275 o mocy 140 KM.

Horyzontalna wiertnica sterowana Vermeer D40x55DR S3 Navigator® zapewnia doskonałą wydajność w szerokim zakresie warunków gruntowych - od twardej, średniej i miękkiej skały po glinę, piasek oraz iły. Budowa wiertnicy oparta jest o technologię podwójnej żerdzi, która wykorzystuje wewnętrzną żerdź, aby zapewnić moment obrotowy dla koronki wiertniczej, podczas gdy zewnętrzna żerdź służy do sterowania przewodem wiertniczym oraz dostarczania momentu obrotowego na potrzeby rozwiercania otworu. Ta kombinacja pozwala na efektywne wiercenie i rozwiercanie w strukturach skalnych. Jednostka zasilana jest silnikiem wysokoprężnym o mocy 140 KM.

Przy projektowaniu wiertnicy horyzontalnej Vermeer D60x90 przyświecała idea, aby zapewnić większą wydajność na mniejszej przestrzeni. Zasilana przez 202-konny silnik CATERPILAR C7.1, spełniający normy Tier IV (Stage V), zapewnia siły pchania i ciągnięcia do 27,2 tony oraz moment obrotowy do wartości ponad 12 000 Nm. Wiertnica Vermeer D60x90 może zostać skonfigurowana do indywidualnych potrzeb i preferencji każdego użytkownika poprzez wybór całej gamy opcji, w tym średnicy żerdzi, systemu kotwienia, klimatyzowanej kabiny czy dodatkowego wyświetlacza operatora. Posiada podajnik żerdzi, zainspirowany sprawdzonym rozwiązaniem, pozwalający na sprawną wymianę żerdzi i znacznie skracający cykl pracy. Ponadto wiertnica jest wyposażona w system szybkiej zmiany kosza żerdzi.

Wiertnica horyzontalna Vermeer D100x140 oferuje moc nie do zastąpienia. Zasilana 275-konnym silnikiem CATERPILAR Tier 4 Final (Stage V), D100x140 wytwarza imponującą siłę pchania i ciągnięcia osiągającą wartość 45,36 ton. Wiertnica może być wyposażona w żerdzie o długości 4,6 m lub 6,1 m o grubości 3,5″. Zastosowanie otwartych imadeł pozwala na stałą kontrolę procesu skręcania i rozkręcania żerdzi oraz na odkręcanie dużych narzędzi wiertniczych. W standardzie otrzymujesz dwa wyświetlacze LCD wyświetlające parametry pracy maszyny oraz informacje z lokalizatora DCI.

W pełni elektryczna horyzontalna wiertnica sterowana Vermeer D120E o sile uciągu 120 ton została stworzona głównie z myślą o wymagającym rynku europejskim, pod względem ekologii oraz możliwości transportu kołowego. Moment obrotowy do 110 kNm zapewnia możliwości wiercenia otworów o dużych średnicach, porównywalne z większymi wiertnicami typu maxi rig. Bezpośredni, elektryczny napęd zapewnia reaktywność, sterowalność i skalowalność dla wysokich wymagań specjalnych projektów, a także pozwala na dokładne sterowanie nad siłą, prędkością i pozycją za pomocą dokładnych danych rejestracji parametrów eksploatacyjnych. Intuicyjny interfejs człowiek-maszyna (HMI) w połączeniu ze sterowaniem pojemnościowym najnowszej generacji czyni przewiert cyfrowym doświadczeniem. Potężne imadło poruszające się po całej długości łoża dysponuje 220 kNm momentem zrywającym połączenie oraz 110 kNm momentem skręcającym i umożliwia zastosowanie rur wiertniczych o średnicy zewnętrznej do 7.625 cali.

Horyzontalna wiertnica sterowana Vermeer D220x500 S3 obsługuje instalacje wodociągowe i użyteczności publicznej o dużej średnicy na obszarach miejskich, a także wymagające długie instalacje rurociągowe. Możliwość stosowania rur wiertniczych o długości 9,1 m lub 6,1 m redukuje liczbę skręceń, co jest optymalną konfiguracją do wykonywania prac z rurociągami. Posiada zintegrowany podajnik żerdzi z instalacją sondy kablowej wraz z pomostem na całej długości łoża.

Horyzontalna wiertnica sterowana Vermeer D550 przoduje w klasie wiertnic o sile ciągu 550 000 funtów (249 475,8 kg) z imponującym momentem obrotowym 100 000 stóp-funtów (135 581,8 Nm) przy niskim poziomie hałasu podczas pracy. Ta najnowsza generacja wiertnic oferuje zaawansowaną telematykę i inteligentną technologię pokładową, które zapewniają operatorowi i personelowi zdalnemu informacje dotyczące wierceń i diagnostyki w czasie rzeczywistym, co maksymalizuje wydajność operacyjną i produktywność. Wiertnica ta jest wyposażona w hydrauliczną przekładnię, która zapewnia stałą, bardzo małą prędkość podczas pracy w trudnych, szczególnie w twardych skałach.

Należy pamiętać, że wszystkie informacje o produkcie i specyfikacje mogą ulec zmianie i mogą zawierać opcjonalne lub specyficzne dla danego regionu akcesoria lub komponenty. Rzeczywiste funkcje maszyn, opcje, specyfikacje i dostępność produktów mogą się różnić. W celu uzyskania aktualnych informacji, skonsultuj się z dealerem.

Wiertnica HDD TERRA-JET DJ 20

TERRA-JET DJ 20 to horyzontalna wiertnica sterowana, idealny wybór dla tych, którzy potrzebują dużej mocy i wydajności w maszynie o kompaktowych rozmiarach. Wyposażona w silnik wysokoprężny HATZ (Euro Stage 5) o mocy 75 KM, ta maszyna zapewnia do 9 ton siły ciągu i pchania, 2840 Nm momentu obrotowego i maksymalną prędkość wrzeciona 228 obr/min. Dodatkowo posiada zabudowaną pompę płuczkową FMC o wydajności 95 l/min (70 bar). Zalecany zakres pracy to rozwiercanie do 335 mm (rura 250 mm) na długość przewiertu do 200 m.

Cechy wyróżniające TERRA-JET DJ 20:

• Kompaktowa i wydajna: Niewielkie gabaryty (mieści się we wjazdach o szerokości 1,65 metra) zapewniają łatwość manewrowania w ciasnych przestrzeniach, a niski poziom hałasu zapewnia ciszę w miejscu pracy, dzięki czemu jest to doskonała wiertnica do użytku zarówno w miastach, jak i na obszarach wiejskich. Krótki czas konfiguracji pozwala na wysoką produktywność i łatwy transport między miejscami pracy. Sterowana zdalnie, zapewnia optymalną prędkość i bezpieczeństwo.
• Wychylna komfortowa kabina ze zintegrowanym oświetleniem LED: Przestronną kabinę można wychylać automatycznie za pomocą siłownika w zakresie do 60°, co zapewnia najwyższy komfort i wygodę przez cały dzień pracy. Posiada również oświetlenie LED, umożliwiające pracę w ciemniejszych warunkach.
• Chłodnica oleju na zewnątrz: Innowacyjna konstrukcja zewnętrznej chłodnicy oleju umiejscowiona z tyłu wiertnicy zapewnia stały dostęp świeżego, chłodnego powietrza, a termostat aktywuje się w temperaturach powyżej 50°C (120°F).
• Podwozie gąsienicowe: Dzięki gumowym gąsienicom sprzęt ten oferuje niezachwianą stabilność i jest w stanie poradzić sobie w najtrudniejszym terenie.
• Inteligentny system wspomagania wiercenia (IDA): Systemy wsparcia wiercenia, takie jak kontrola siły ciągu, tryb rzeźbienia (łyżeczkowania) i kontrola prędkości wiercenia, zapewniają wydajny i bezstresowy proces. Zaawansowany system sterowania CLP pozwala na dostosowanie wszystkich systemów wspomagających wiercenie do optymalnych parametrów rzeczywistych warunków podziemnego środowiska.
• Najwyższe standardy jakości szwajcarskiej produkcji: Wszystkie komponenty TERRA-JET spełniają najwyższe standardy jakości w branży budowy maszyn wiertniczych. Są metryczne i ogólnie dostępne na rynku europejskim. Podstawową obsługę serwisową można wykonać w miejscu pracy. Model DJ 20 jest wyposażony w odchylaną pokrywę zapewniającą łatwy dostęp w celu konserwacji i serwisowania maszyny.
• Stworzona z myślą o wydajności: Zapewnia szybką i wydajną pracę dzięki 3-metrowym żerdziom wiertniczym. Pojemność magazynu żerdzi to aż 40 sztuk, co daje 120 metrów przewodu żerdziowego dostępnego na maszynie, zapewniając długą nieprzerwaną pracę. Bezpieczny chwilowy promień gięcia żerdzi 25 m pozwala na łatwą nawigację wokół istniejącej infrastruktury użytkowej pod powierzchnią ziemi.
• Zębata listwa napędowa: Wydajny i mocny układ napędowy jest zasilany przez dwa silniki hydrauliczne z przekładniami, co pozwala na niezawodne pchanie sań wrzeciona. Para silników obrotowych generuje pokaźny moment obrotowy dla zapewnienia skuteczności wiercenia.
• Wysokiej wydajności pompa płuczkowa (FMC): Wbudowana wysokociśnieniowa pompa FMC zapewnia wydajność płuczki wiertniczej na poziomie 95 l/min, co pozwala na wiercenie w trudnych warunkach gruntowych.

Kategorie wiertnic do gruntu

Wiertnice do gruntu dzielimy na kilka kategorii, w zależności od ich przeznaczenia i sposobu pracy. Poniżej przedstawiono główne kategorie:

• Wiertnice geotechniczne: Urządzenia wykorzystywane głównie do przeprowadzania badań geotechnicznych oraz wykonywania odwiertów na potrzeby fundamentów, badań gruntów czy sondowania dynamicznego. Stosuje się je w projektach budowlanych, które wymagają dokładnego sprawdzenia właściwości geotechnicznych gruntu. Przykładem jest samojezdna wiertnica WSM-80 Mini Geolog A czy WGB Mini Geolog B na podwoziu gąsienicowym.
• Wiertnice poziome: Służą do wykonywania odwiertów w poziomie, co jest szczególnie przydatne w przypadku wierceń pod instalacje takie jak kable czy rury, w tym dla przemysłu gazowego, wodociągowego czy kanalizacyjnego. Znajdują szerokie zastosowanie w budowie infrastruktury, szczególnie przy budowie dróg, gdzie konieczne jest wykonywanie odwiertów pod przesyłki mediów. Do tej grupy należą wiertnice elektryczne WPH-200, WPH-250, WPH-300, WPH-350 oraz WPH-400.
• Wiertnice do studni głębinowych i pomp ciepła: Specjalistyczne maszyny wykorzystywane głównie do wykonywania odwiertów na potrzeby instalacji geotermalnych oraz budowy studni. Umożliwiają głębokie wiercenia, niezbędne w przypadku systemów grzewczych wykorzystujących energię geotermalną czy do instalacji studni.
• Wiertnice do HDS (Hydraulicznych Dźwigów Samochodowych): Specjalistyczne maszyny wykorzystywane w budownictwie, infrastrukturze, a także przy pracach ziemnych. Są przeznaczone do użytku w terenie trudnym, gdzie konieczne jest wykorzystanie dźwigu do transportu i obsługi wiertnicy. Przykłady to WPK-3, WPK-4, WPK-10.
• Wiertnice pionowe do koparek: Maszyny, które są montowane na koparkach i umożliwiają wykonywanie odwiertów w pionie. Dzięki nim możliwe jest wykonywanie precyzyjnych odwiertów w miejscach trudnych do dostępu, szczególnie w terenie, w którym standardowe wiertnice mogłyby nie poradzić sobie z dużą głębokością czy skomplikowanym ukształtowaniem terenu. Stosuje się je w projektach wymagających odwiertów pod dużym ciśnieniem i dużych głębokościach, takich jak fundamenty pod duże konstrukcje, ale także przy instalacjach energetycznych, wodociągowych i kanalizacyjnych.
• Maszty wiertnicze: Urządzenia wykorzystywane głównie w pracy z wiertnicami do świdrów oraz igłofiltrow, które wymagają specjalistycznej infrastruktury do podtrzymywania wiertnicy. Wśród masztów wiertniczych wyróżnia się np. MW-100, przeznaczony do masztów wiertniczych do świdrów, oraz MW-100P do igłofiltrow. Znajdują zastosowanie wszędzie tam, gdzie konieczne jest głębokie wiercenie z wysoką precyzją i stabilnością.

Jak wybrać odpowiednią wiertnicę do gruntu?

Wybór odpowiedniej wiertnicy do gruntu może zrobić ogromną różnicę w szybkości i jakości pracy. Niezależnie od tego, czy chcesz wiercić studnię, zainstalować pompę ciepła, czy zrobić badania gruntu przed budową - dobrze dobrany sprzęt to połowa sukcesu. Zanim zdecydujesz się na zakup lub wynajem, warto zastanowić się nad kilkoma istotnymi kwestiami.

1. Przeznaczenie prac

Najważniejsze to zastanowić się, jakie prace chcesz wykonać. Jeśli planujesz badania geotechniczne gruntu przed budową domu, lepiej sprawdzi się lekka, precyzyjna wiertnica. Ale gdy chcesz wiercić studnie głębinowe albo instalować pompy ciepła, będziesz potrzebować mocniejszego sprzętu, który poradzi sobie z głębszymi odwiertami.

2. Mobilność i teren pracy

Kolejna sprawa to mobilność wiertnicy. Masz dużo miejsca na placu budowy? W takim razie możesz postawić na większy model na ciężarówce. Ale jeśli pracujesz w trudnym terenie, na przykład w lesie, na nierównym gruncie czy w ciasnych przestrzeniach, lepszym wyborem będzie wiertnica na gąsienicach albo mniejsza, montowana na przyczepie. Ważne, żeby łatwo było ją przetransportować i ustawić w miejscu pracy.

3. Parametry techniczne i funkcje dodatkowe

Na koniec parametry techniczne - niby oczywiste, ale łatwo to przeoczyć. Zwróć uwagę na moc silnika, prędkość wiercenia i możliwość regulacji. Czasem warto wybrać model z dodatkowymi funkcjami, jak automatyczne podawanie wiertła czy system chłodzenia - to naprawdę ułatwia życie, zwłaszcza przy dłuższych pracach.

4. Serwis i wsparcie

No i nie zapominaj o serwisie. Wiertnica to inwestycja, więc dobrze mieć pewność, że w razie awarii szybko dostaniesz części zamienne albo pomoc techniczną.

Przykładowe modele wiertnic do różnych zastosowań

Poniżej przedstawiamy kilka modeli, które wyróżniają się na rynku swoją jakością, niezawodnością i wszechstronnością, odpowiadając na różne potrzeby:

1. WSM-80 Mini Geolog A: To kompaktowa, samojezdna wiertnica geotechniczna, idealna do wykonywania badań gruntu i lekkich prac wiertniczych.
2. Wiertnice poziome (np. WPH-200): To niezawodne urządzenia do wykonywania odwiertów pod instalacje, takie jak rurociągi, gazociągi czy przewody elektryczne. Dzięki napędowi elektrycznemu praca z nimi jest cicha i ekologiczna, co jest dużym plusem w obszarach miejskich. Kompaktowy design pozwala na wygodną obsługę nawet w ciasnych przestrzeniach.
3. WPAD 220: To potężna wiertnica zamontowana na samochodzie ciężarowym, która doskonale sprawdzi się przy głębokich odwiertach. To idealne rozwiązanie do wiercenia studni głębinowych i instalacji pomp ciepła. Dzięki montażowi na pojeździe, maszyna jest mobilna i łatwa do przemieszczania między lokalizacjami.
4. WPK-3: To wiertnica pionowa przeznaczona do montażu na koparkach. To świetny wybór, jeśli potrzebujesz wszechstronnego sprzętu do wiercenia otworów w trudnych warunkach terenowych. Jej konstrukcja pozwala na łatwe przystosowanie do różnych typów koparek, co czyni ją uniwersalnym rozwiązaniem na placu budowy.
5. Maszt wiertniczy MW-100: To solidna konstrukcja przeznaczona do współpracy ze świdrami. Umożliwia stabilne i precyzyjne wiercenie, nawet na dużych głębokościach. To doskonałe narzędzie do prac geotechnicznych, odwodnieniowych oraz przy budowie fundamentów.
